NEXERO PULSE 4218 360 kV
NEXERO PULSE 4218 360 kV to bezszczotkowy silnik UAV / FPV przeznaczony do większych platform zasilanych pakietami 6S–10S LiPo. Konstrukcja została przygotowana do współpracy ze śmigłami 13–15 cali. Model oferuje moc maksymalną 1546 W, prąd szczytowy 50 A oraz konfigurację dostosowaną do cięższych platform wielowirnikowych i innych wymagających zastosowań UAV.

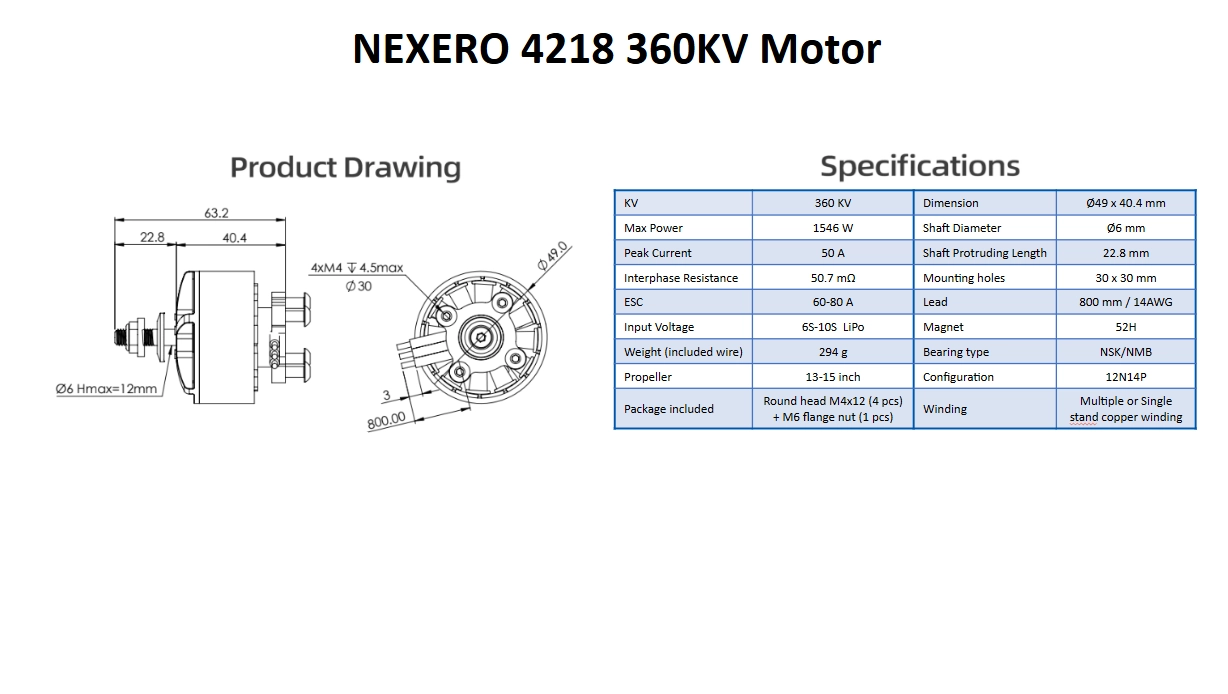

Rysunek techniczny i specyfikacja konstrukcyjna
Pierwsza grafika z prezentacji pokazuje pełny rysunek techniczny oraz podstawowe parametry konstrukcyjne. Korpus silnika ma wymiary Ø49 × 40,4 mm, a całkowity wymiar wzdłuż osi wynosi 63,2 mm.
Silnik wykorzystuje wał Ø6 mm, którego wystająca część ma długość 22,8 mm. Rozstaw otworów montażowych wynosi 30 × 30 mm, a mocowanie przewidziano dla 4 × M4.
Przewody mają długość 800 mm i przekrój 14 AWG. Masa modelu wraz z przewodami wynosi 294 g.
Dane testowe dla dwóch konfiguracji napięcia

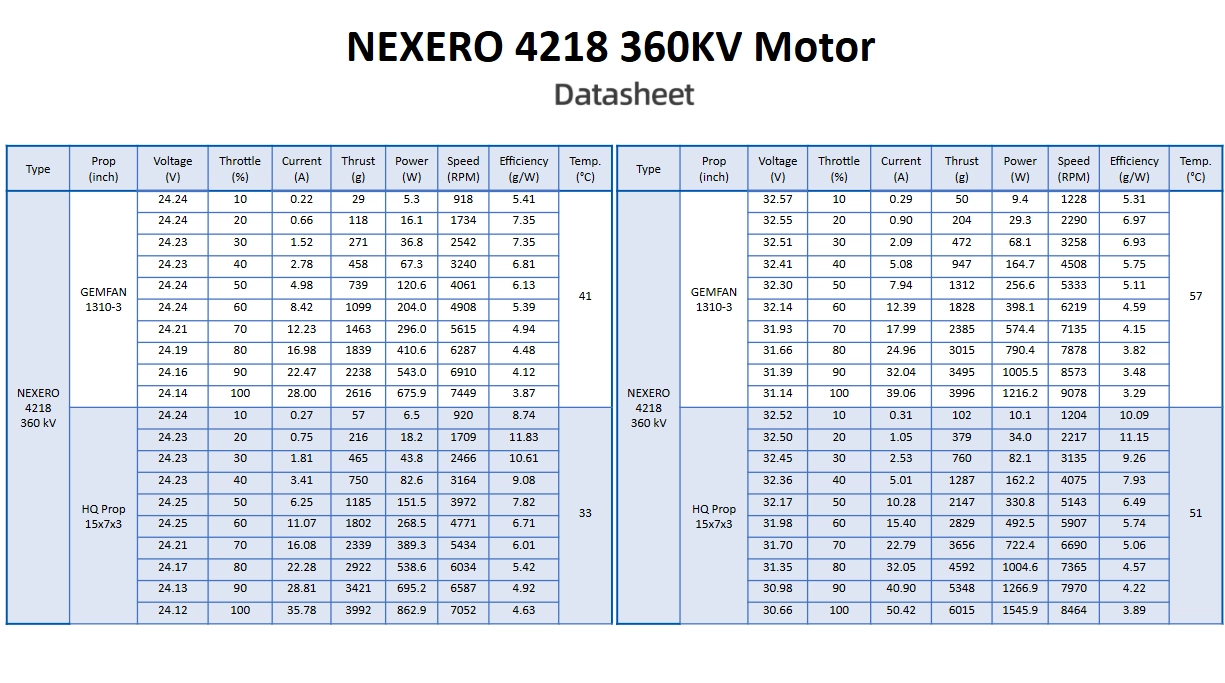

Datasheet obejmuje pomiary dla śmigieł Gemfan 1310-3 oraz HQ Prop 15x7x3 przy napięciu około 24 V oraz 32 V.
Przy konfiguracji HQ Prop 15x7x3 / 32 V i 100% przepustnicy uzyskano 6015 g ciągu, pobór 50,42 A, moc 1545,9 W oraz prędkość 8464 RPM.
Dla Gemfan 1310-3 / 32 V przy 100% przepustnicy zmierzono 3996 g ciągu przy poborze 39,06 A.

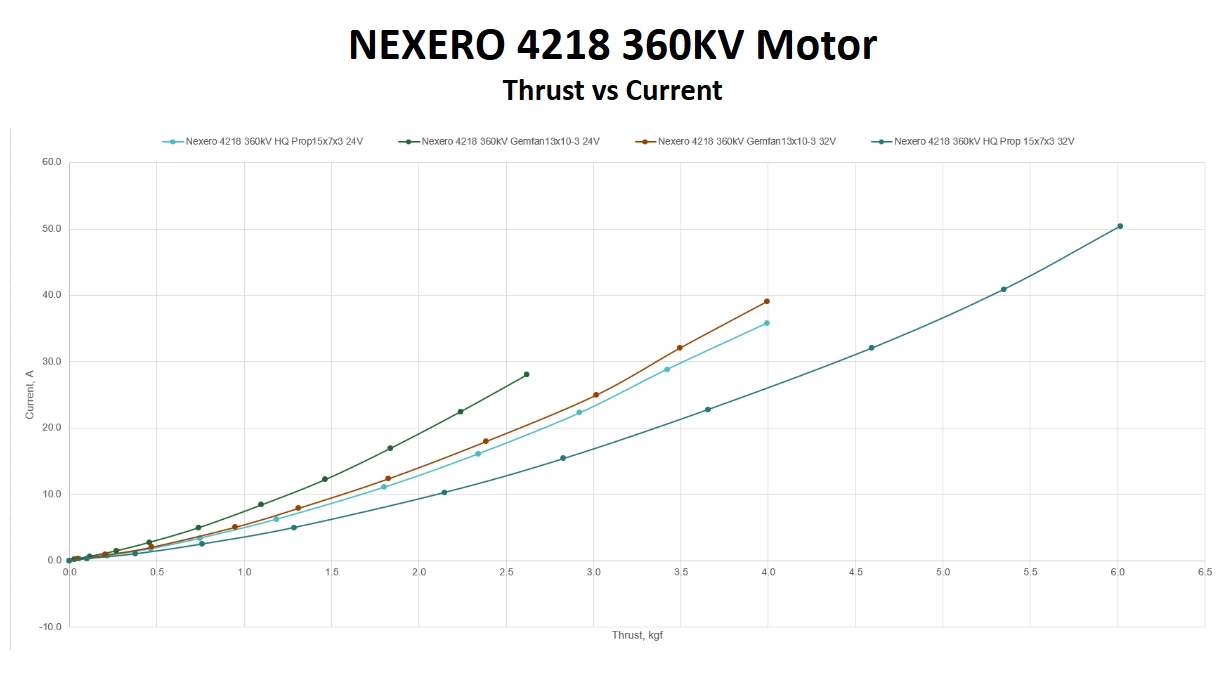

Ciąg a pobór prądu
Wykres Thrust vs Current porównuje cztery konfiguracje testowe: oba śmigła przy napięciu około 24 V i 32 V.
Wraz ze wzrostem generowanego ciągu rośnie pobór prądu. Najwyższy zmierzony ciąg w zestawieniu osiąga HQ Prop 15x7x3 przy 32 V, przekraczając 6 kgf.
Wykres ułatwia dobór konfiguracji do dostępnego regulatora ESC oraz zakładanego zakresu obciążeń.

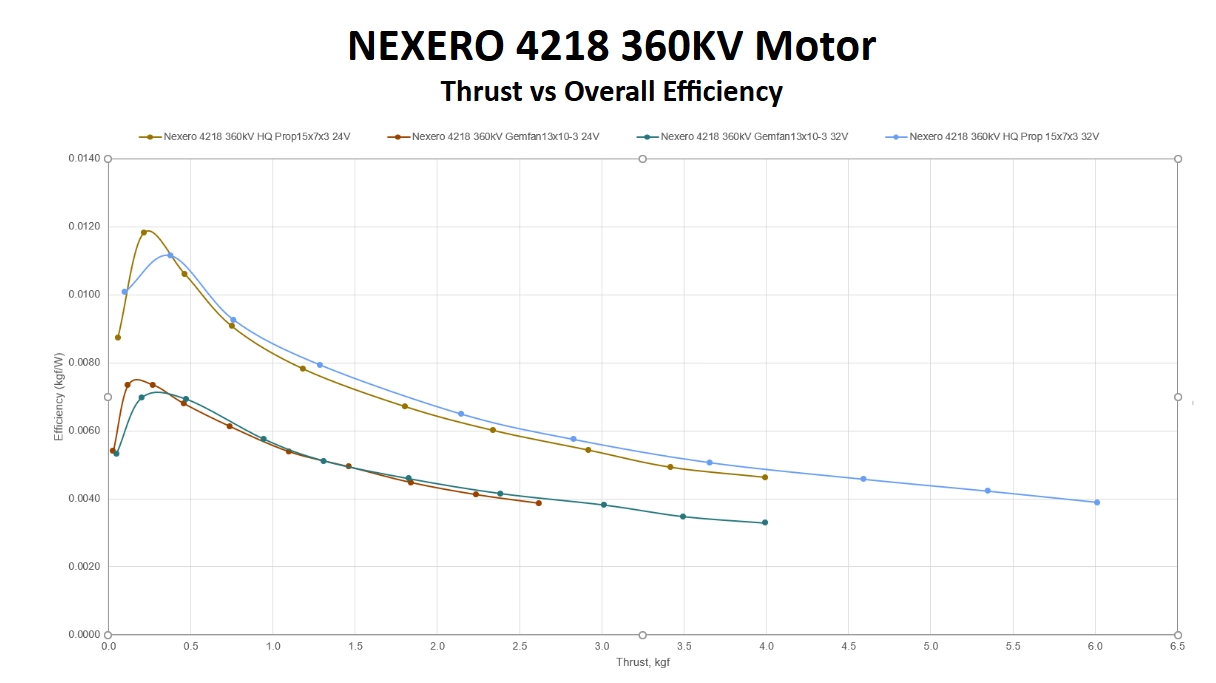

Sprawność względem ciągu
Wykres Overall Efficiency vs Thrust przedstawia zmianę sprawności wraz ze wzrostem generowanego ciągu dla wszystkich czterech konfiguracji testowych.
Najwyższą sprawność w niższym zakresie obciążenia osiąga konfiguracja HQ Prop 15x7x3. Wraz ze wzrostem ciągu sprawność stopniowo maleje.
Zestawienie pomaga ocenić kompromis pomiędzy maksymalnym ciągiem a efektywnym wykorzystaniem dostępnej mocy.
Najważniejsze cechy produktu
- Typ: bezszczotkowy silnik UAV / FPV
- kV: 360 kV
- Zasilanie: 6S–10S LiPo
- Obsługiwane śmigła: 13–15 cali
- Moc maksymalna: 1546 W
- Prąd szczytowy: 50 A
- Rezystancja międzyfazowa: 50,7 mΩ
- ESC: 60–80 A
- Konfiguracja: 12N14P
- Magnesy: 52H
- Łożyska: NSK/NMB
- Średnica wału: 6 mm
- Rozstaw otworów montażowych: 30 × 30 mm (4 × M4)
- Przewody: 800 mm / 14 AWG
- Masa z przewodami: 294 g
- Zestaw: 4 × śruba M4 × 12 z łbem okrągłym + 1 × nakrętka kołnierzowa M6
Specyfikacja
| Model | NEXERO PULSE 4218 360 kV |
| Producent | NEXERO |
| Seria | PULSE |
| Typ | Bezszczotkowy silnik UAV / FPV |
| kV | 360 kV |
| Zasilanie | 6S–10S LiPo |
| Śmigła | 13–15 cali |
| Moc maksymalna | 1546 W |
| Prąd szczytowy | 50 A |
| Rezystancja międzyfazowa | 50,7 mΩ |
| ESC | 60–80 A |
| Wymiary | Ø49 × 40,4 mm |
| Całkowity wymiar wzdłuż osi | 63,2 mm |
| Średnica wału | Ø6 mm |
| Długość wystającej części wału | 22,8 mm |
| Otwory montażowe | 30 × 30 mm, 4 × M4 |
| Magnes | 52H |
| Łożyska | NSK/NMB |
| Konfiguracja | 12N14P |
| Uzwojenie | Multiple or Single stand copper winding |
| Przewody | 800 mm / 14 AWG |
| Masa z przewodami | 294 g |
