NEXERO PULSE 4214 660kV
Bezszczotkowy silnik UAV / FPV przeznaczony do większych platform wielowirnikowych, konstrukcji VTOL oraz systemów UAV wymagających wysokiego zapasu ciągu. Model współpracuje z pakietami 6S–8S LiPo oraz śmigłami 12–14 cali.

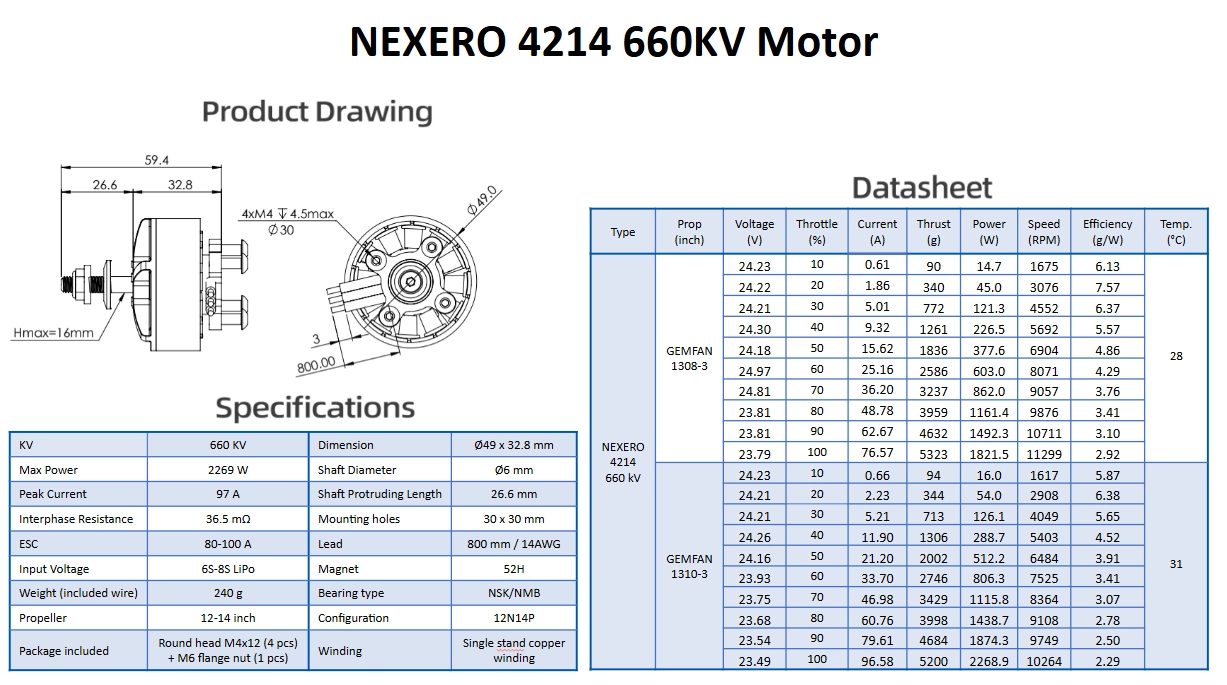

Rysunek techniczny i dane katalogowe
Grafika z prezentacji łączy rysunek techniczny, tabelę specyfikacji oraz datasheet pomiarowy. Dzięki temu w jednym miejscu można sprawdzić najważniejsze parametry konstrukcyjne i robocze modelu 4214 660kV.
Silnik ma wymiary Ø49 × 32,8 mm, wał o średnicy 6 mm oraz wystającą część wału o długości 26,6 mm. Rozstaw otworów montażowych wynosi 30 × 30 mm, a przewody mają długość 800 mm w standardzie 14 AWG.
W tabeli producent podaje także kluczowe dane użytkowe: maksymalna moc 2269 W, prąd szczytowy 97 A, zasilanie 6S–8S LiPo, obsługę śmigieł 12–14 cali oraz masę 240 g z przewodami.

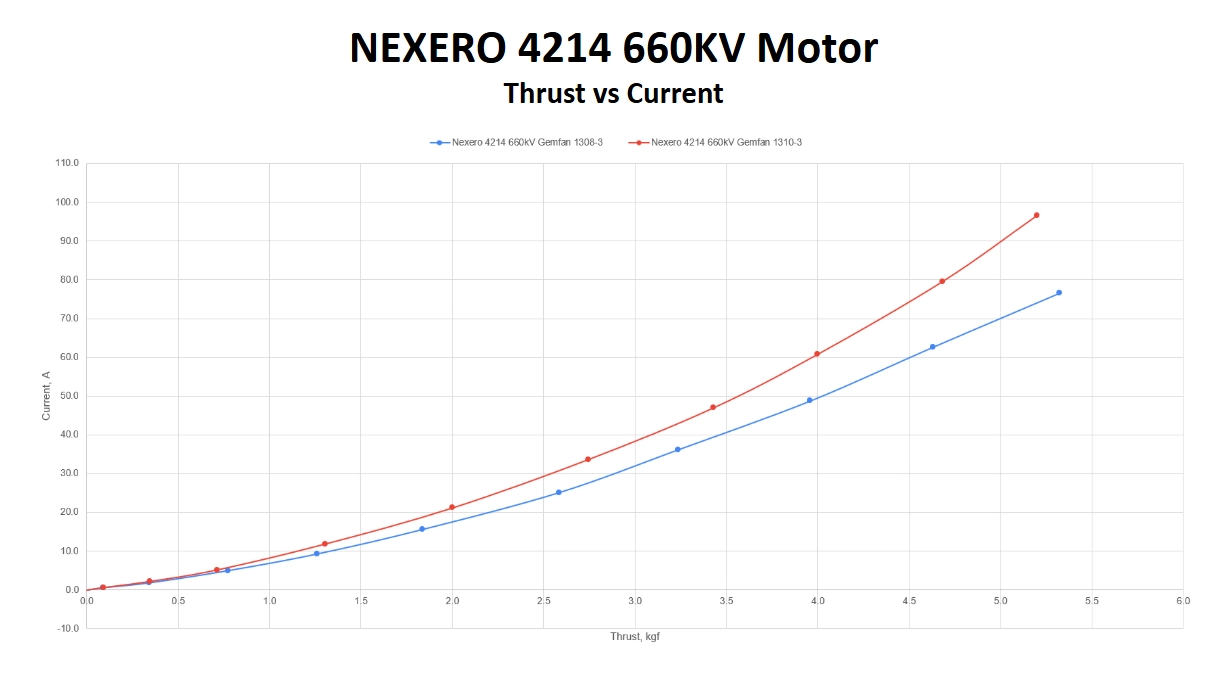

Charakterystyka ciągu i poboru prądu
Wykres Thrust vs Current pokazuje zależność pomiędzy generowanym ciągiem a poborem prądu dla dwóch konfiguracji ze śmigłami Gemfan 1308-3 oraz Gemfan 1310-3.
Dla śmigła Gemfan 1308-3 silnik osiąga do 5323 g ciągu przy prądzie 76,57 A. W przypadku Gemfan 1310-3 maksymalny zarejestrowany ciąg wynosi 5200 g, a pobór prądu rośnie do 96,58 A.
W praktyce wykres ułatwia ocenę, jak zmienia się obciążenie układu napędowego wraz ze wzrostem ciągu i pomaga dobrać odpowiednią konfigurację śmigła do założeń platformy.

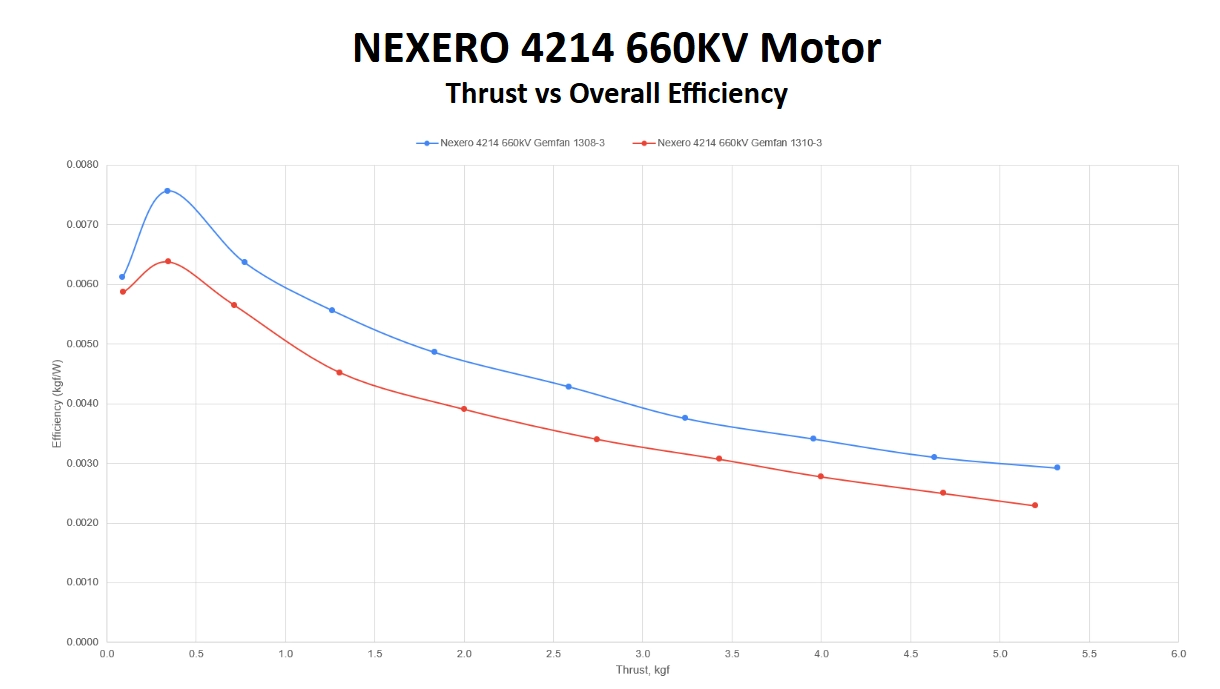

Sprawność w funkcji ciągu
Wykres Thrust vs Overall Efficiency prezentuje zmianę sprawności wraz ze wzrostem ciągu dla tych samych dwóch konfiguracji śmigieł. To przydatne zestawienie podczas projektowania napędu pod kątem efektywności energetycznej.
Na niższych wartościach ciągu sprawność utrzymuje się na wyższym poziomie, natomiast wraz ze wzrostem obciążenia stopniowo maleje. Z porównania wynika również, że konfiguracja ze śmigłem Gemfan 1308-3 osiąga wyższe wartości sprawności niż Gemfan 1310-3 w całym pokazanym zakresie.
Takie dane pomagają dobrać konfigurację nie tylko pod maksymalny ciąg, ale także pod realną efektywność pracy całego układu napędowego.
Najważniejsze cechy produktu
- Typ: bezszczotkowy silnik UAV / FPV
- kV: 660 kV
- Zasilanie: 6S–8S LiPo
- Obsługiwane śmigła: 12–14 cali
- Maksymalna moc: 2269 W
- Prąd szczytowy: 97 A
- Rekomendowany ESC: 80–100 A
- Konfiguracja: 12N14P
- Magnesy: 52H
- Łożyska: NSK/NMB
- Średnica wału: 6 mm
- Rozstaw otworów montażowych: 30 × 30 mm
- Przewody: 800 mm / 14 AWG
- Masa z przewodami: 240 g
- Zestaw: 4 × śruba M4 × 12 + 1 × nakrętka kołnierzowa M6
Specyfikacja
| Model | NEXERO PULSE 4214 660kV |
| Typ | Bezszczotkowy silnik UAV / FPV |
| kV | 660 kV |
| Maksymalna moc | 2269 W |
| Prąd szczytowy | 97 A |
| Rezystancja międzyfazowa | 36,5 mΩ |
| ESC | 80–100 A |
| Zasilanie | 6S–8S LiPo |
| Masa (z przewodami) | 240 g |
| Śmigła | 12–14 inch |
| Wymiary | Ø49 × 32,8 mm |
| Średnica wału | Ø6 mm |
| Długość wystającej części wału | 26,6 mm |
| Otwory montażowe | 30 × 30 mm |
| Przewody | 800 mm / 14 AWG |
| Magnesy | 52H |
| Łożyska | NSK/NMB |
| Konfiguracja | 12N14P |
| Uzwojenie | Single stand copper winding |
Specyfikacja Silnik NEXERO 4214 660kV FPV
