NEXERO PULSE 3115 900kV

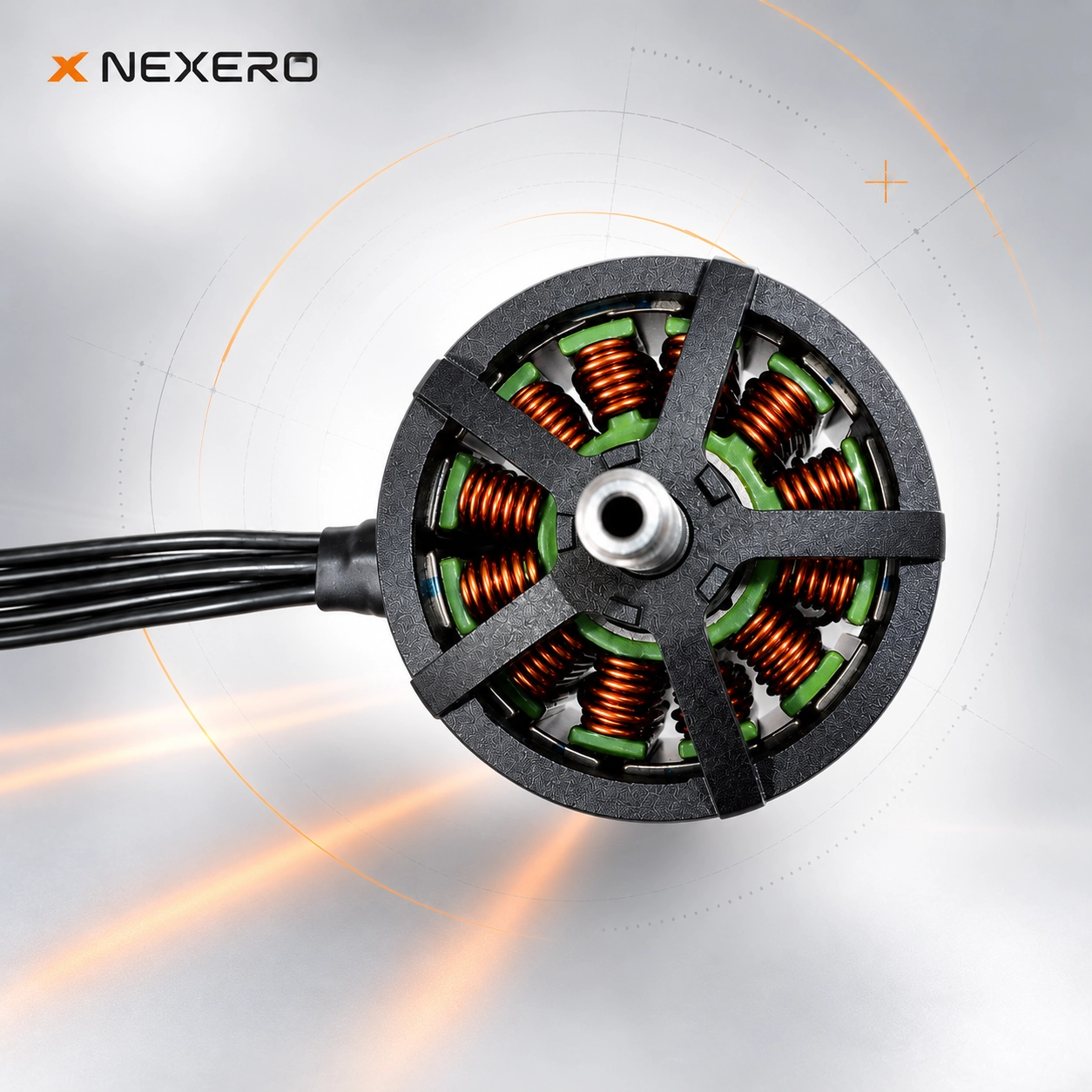

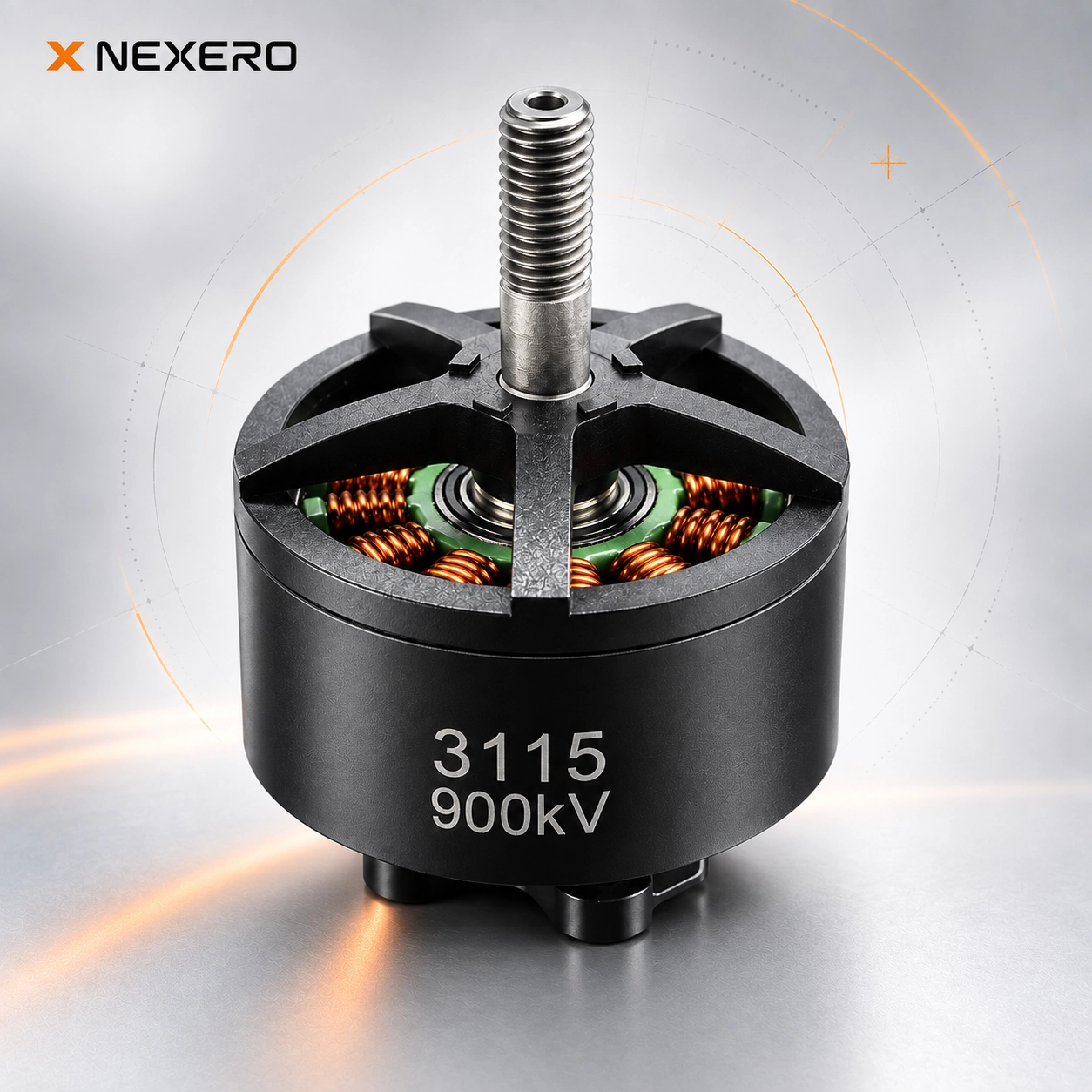

NEXERO PULSE 3115 900kV to bezszczotkowy silnik FPV / UAV przeznaczony do platform zasilanych pakietami 6S LiPo oraz śmigłami 8–10 cali. Model został przygotowany do konfiguracji wymagających wysokiej dynamiki napędu, stabilnej pracy pod obciążeniem i kompaktowej konstrukcji.

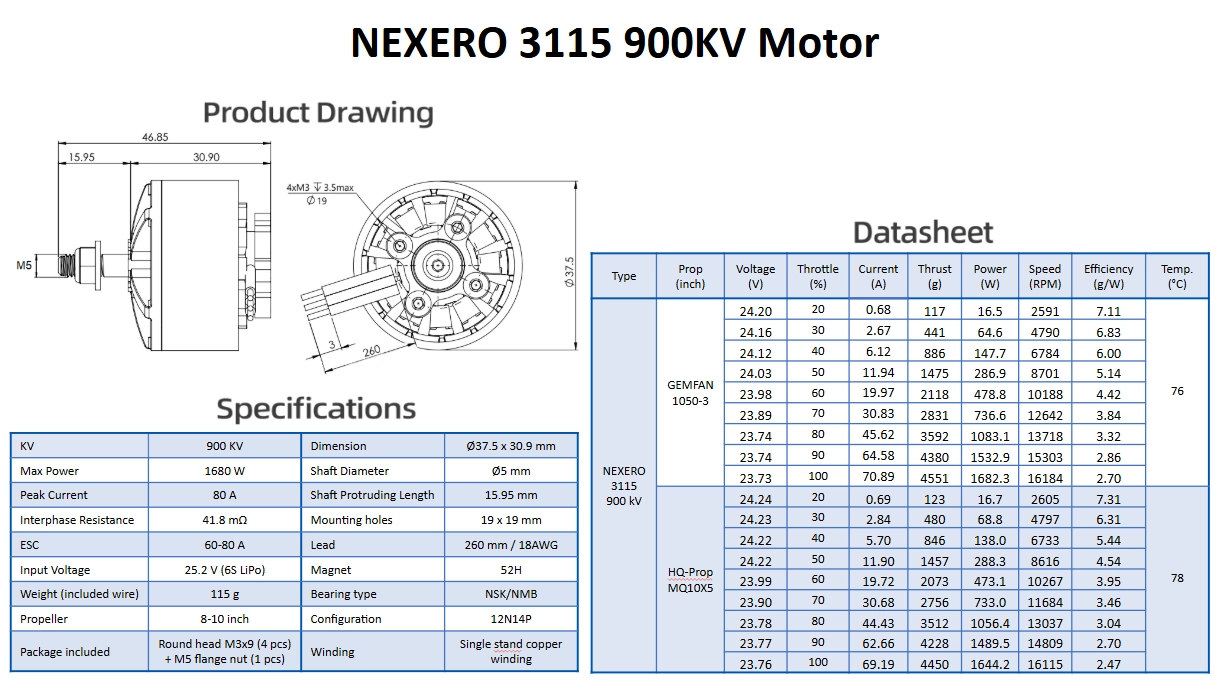

Rysunek techniczny, specyfikacja i datasheet
Pierwsza grafika z prezentacji łączy rysunek techniczny, specyfikację konstrukcyjną oraz tabelę danych pomiarowych. Dzięki temu w jednym miejscu można sprawdzić najważniejsze informacje dotyczące wymiarów, montażu i parametrów pracy modelu 3115 900kV.
Silnik ma wymiary Ø37,5 × 30,9 mm, wał o średnicy 5 mm oraz wystającą część wału o długości 15,95 mm. Rozstaw otworów montażowych wynosi 19 × 19 mm, a przewody mają długość 260 mm i przekrój 18 AWG.
Producent podaje moc maksymalną 1680 W, prąd szczytowy 80 A, zasilanie 25,2 V / 6S LiPo, obsługę śmigieł 8–10 cali oraz masę 115 g wraz z przewodami.
Ciąg a pobór prądu

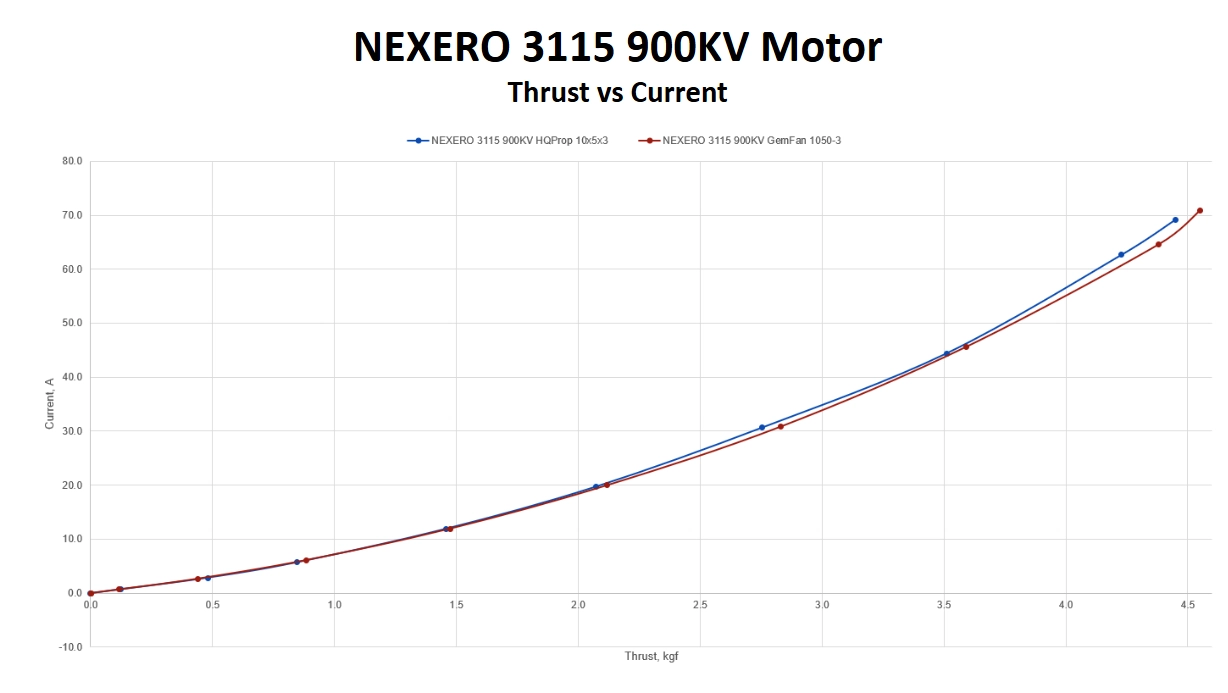

Wykres Thrust vs Current porównuje charakterystykę silnika dla śmigieł HQProp 10x5x3 oraz GemFan 1050-3. Wraz ze wzrostem generowanego ciągu rośnie pobór prądu, a przebieg obu krzywych pozostaje do siebie zbliżony.
Dla GemFan 1050-3 przy 100% przepustnicy zmierzono 4551 g ciągu przy poborze 70,89 A. Dla HQ-Prop MQ10X5 uzyskano 4450 g ciągu przy poborze 69,19 A.
Takie zestawienie ułatwia ocenę obciążenia regulatora ESC oraz wybór śmigła pod zakładany zakres ciągu.
Sprawność względem ciągu

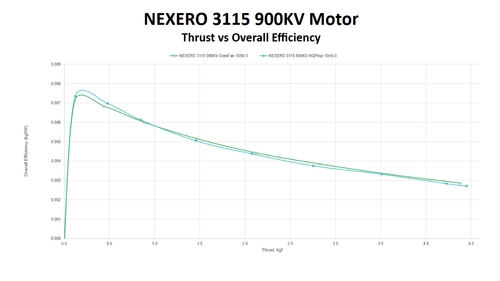

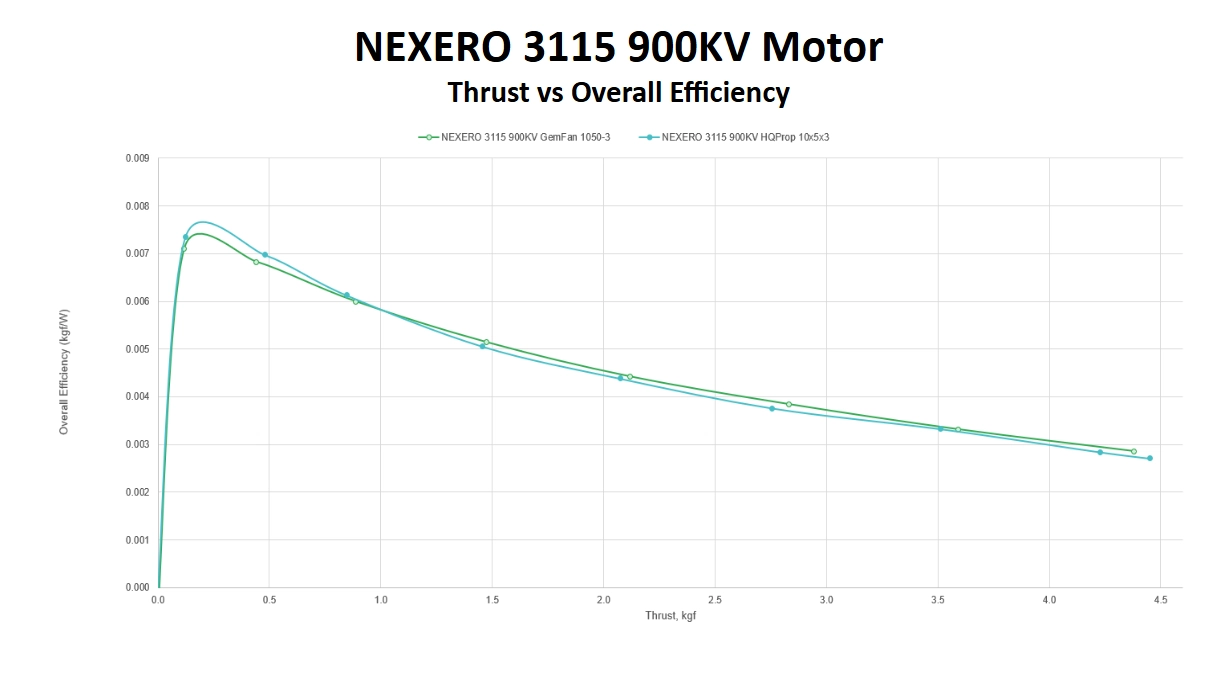

Wykres Thrust vs Overall Efficiency pokazuje zmianę sprawności wraz ze wzrostem ciągu dla obu testowanych konfiguracji śmigieł.
Najwyższe wartości sprawności pojawiają się przy niższym obciążeniu, a następnie stopniowo maleją wraz ze wzrostem ciągu. Charakterystyki obu śmigieł są zbliżone, dzięki czemu wykres pozwala porównać ich efektywność w szerokim zakresie pracy.
To szczególnie przydatne przy projektowaniu platformy, w której ważny jest kompromis pomiędzy maksymalnym ciągiem a zużyciem dostępnej mocy.
Najważniejsze cechy produktu
- Typ: bezszczotkowy silnik FPV / UAV
- kV: 900 kV
- Zasilanie: 25,2 V / 6S LiPo
- Obsługiwane śmigła: 8–10 cali
- Moc maksymalna: 1680 W
- Prąd szczytowy: 80 A
- Rezystancja międzyfazowa: 41,8 mΩ
- ESC: 60–80 A
- Konfiguracja: 12N14P
- Magnesy: 52H
- Łożyska: NSK/NMB
- Średnica wału: 5 mm
- Rozstaw otworów montażowych: 19 × 19 mm
- Przewody: 260 mm / 18 AWG
- Masa z przewodami: 115 g
- Zestaw: 4 × śruba M3 × 9 + 1 × nakrętka kołnierzowa M5
Specyfikacja
| Model | NEXERO PULSE 3115 900kV |
| Typ | Bezszczotkowy silnik FPV / UAV |
| kV | 900 kV |
| Maksymalna moc | 1680 W |
| Prąd szczytowy | 80 A |
| Rezystancja międzyfazowa | 41,8 mΩ |
| ESC | 60–80 A |
| Zasilanie | 25,2 V / 6S LiPo |
| Masa z przewodami | 115 g |
| Śmigła | 8–10 cali |
| Wymiary | Ø37,5 × 30,9 mm |
| Średnica wału | Ø5 mm |
| Długość wystającej części wału | 15,95 mm |
| Otwory montażowe | 19 × 19 mm |
| Przewody | 260 mm / 18 AWG |
| Magnesy | 52H |
| Łożyska | NSK/NMB |
| Konfiguracja | 12N14P |
| Uzwojenie | Single stand copper winding |
