Kontroler lotu BetaFPV F722 35A AIO ICM42688 V2

Kontroler lotu BetaFPV F722 35A AIO ICM42688 V2

F722 35A AIO Brushless Flight Controller to wyjątkowo niezawodny kontroler lotu, zaprojektowany z myślą o zaawansowanych potrzebach FPV. Wyposażony w chip F722, zapewnia doskonałą wydajność i wysoką prędkość przetwarzania, co przekłada się na stabilny i płynny lot w różnych warunkach. Dzięki 6-pinowemu portowi plug&play, kontroler umożliwia łatwe połączenie z HD Digital VTX bez lutowania, co upraszcza montaż i oszczędza czas. Kontroler obsługuje napięcie wejściowe do 6S, co pozwala na pełne wykorzystanie możliwości wyścigowych dronów FPV, zapewniając doskonałą moc i wydajność w wymagających lotach wyścigowych. F722 35A AIO to idealny wybór dla pilotów szukających zaawansowanego, niezawodnego rozwiązania w systemach FPV.

Specyfikacja FC

• Produkt: F722 35A AIO Kontroler lotu bezszczotkowy

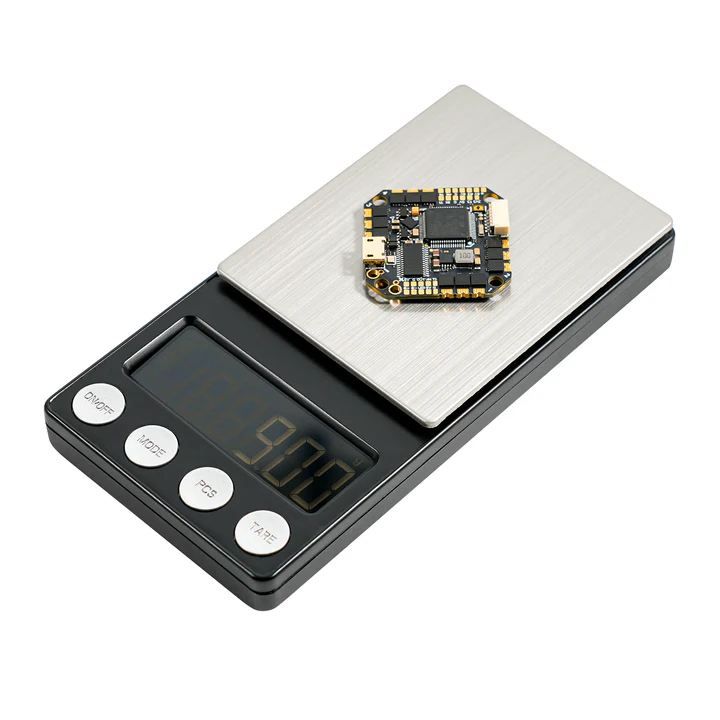

• Waga: 7,06 g ( BLHeli_S) / 9,00 g (BLHeli_32)
• Procesor: STM32F722RET6
• Rozmiar otworu montażowego: 26mm*26mm
• Wersja oprogramowania: Betaflight_4.3.0_STM32F7X2
• OSD: Wbudowane OSD BetaFlight (układ OSD: AT7456E )
• Obsługa programowalnych diod LED, takich jak WS2812 itp.
• Wbudowany czujnik prądu
• Blackbox: 16 MB (wersja 2 z BLHeli_32 ESC w zestawie)

Specyfikacja ESC

• Obsługa sygnału: PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
• Odbiornik: obsługuje odbiorniki Frsky XM/XM+/Futaba/Flysky/DSMX/TBS Crossfire (wymaga zewnętrznego połączenia)
• Napięcie wejściowe: 2S-6S Lipo
• Prąd ciągły: 35A
• Prąd szczytowy: 40A
• Oprogramowanie układowe regulatora: BLUEJAY G_H_30_48_v0.16 (BLHeli_S) / BETAFPV_35A_V2_BLHeli_32_Multi_32_9 (BLHeli_32)
• Wskaźniki: Wskaźnik zasilania (czerwony) / Wskaźnik FC (niebieski)
• Pojemność: CS|5*10*13mm|470μF|35V
• Złącze: 80mm 14AWG kabel silikonowy z XT60
• Zalecane silniki: seria 14XX, seria 15XX, seria 16XX, seria 18XX, seria 2 0XX

Oprogramowanie układowe BLHeli_32 ESC

F722 35A AIO FC ma dwie płyty z różnymi wersjami ESC do wyboru. Płyta V2 wykorzystuje AT32F421G8U7 MCU, 32-bitowy układ ESC, z oprogramowaniem układowym BLHeli_32 ESC. To oprogramowanie układowe obsługuje częstotliwość PWM do 128k, zapewniając szybszą prędkość przetwarzania i odblokowując więcej funkcji dla lotu.

Dowiedz się więcej o żyroskopie ICM42688

Wersja F722 FC ICM42688 ma takie same pole lutownicze i układ jak BMI270, z wyjątkiem układu żyroskopowego. Poza tym można również znaleźć różnicę w ustawieniach Betaflight.

Żyroskop ICM42688 obsługuje częstotliwość aktualizacji żyroskopu 8,00 kHz, w porównaniu z żyroskopem BMI270, który obsługuje 3,20 kHz. Przy użyciu baterii 6S żyroskop ICM42688 ma dobrą wydajność.

Stopień między żyroskopem ICM42688 a BMI270 jest różny. Podczas konfigurowania wersji F722 FC ICM42688 stopień żyroskopu powinien być ustawiony na CW270°.

Schemat dla F722 35A AIO FC

Na poniższym zdjęciu widać górną część przednią modułu F722 35A AIO Brushless FC. (Zarówno płytki V1, jak i V2 mają takie same pola lutownicze i porty złączy.)

Na poniższym zdjęciu widać dolną część przednią modułu F722  35A AIO Brushless  FC. (Zarówno płytki V1, jak i V2 mają takie same pola lutownicze i porty złączy.)

Na spodzie płytki znajdują się 2 diody LED wskazujące stan, w tym dioda LED FC (niebieska) i dioda LED zasilania FC (czerwona). Stan diod LED dla płytek V1 i V2 jest taki sam.

Jak podłączyć zewnętrzny RX&VTX

Aby podłączyć zewnętrzne RX&VTX, zapoznaj się z poniższym schematem. Płytki F722 35A AIO V1 i V2 mają takie same pola lutownicze i porty połączeniowe.
