Rama BETAFPV Pavo Femto z uchwytem DJI O4 Air Unit – szara przezroczysta
Lekka i wytrzymała konstrukcja do dronów FPV

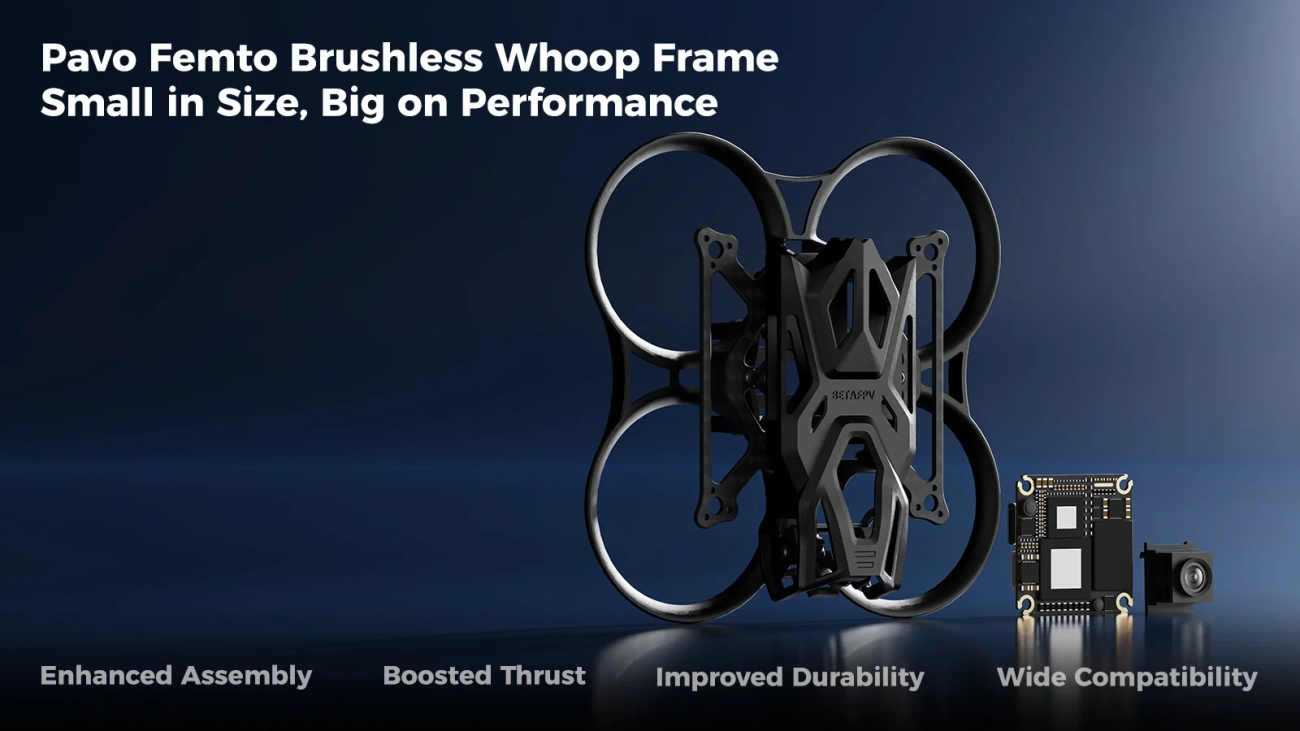

BETAFPV Pavo Femto Brushless Whoop Frame to kompaktowa rama przeznaczona do budowy dronów FPV z systemem DJI O4 Air Unit. Wersja szara przezroczysta łączy niewielką masę z wytrzymałą konstrukcją, przygotowaną do dynamicznych lotów i filmowania z perspektywy FPV.
Rama posiada rozstaw osi 75 mm, płytę z włókna węglowego o grubości 2 mm oraz kanał ochronny śmigieł wykonany z odpornego na uderzenia materiału PA12.
Ulepszone połączenie osłony Whoop z płytą konstrukcyjną, dodatkowe wsporniki i wzmocniony uchwyt DJI O4 Air Unit zapewniają solidną podstawę do montażu podzespołów.
Około 4% większy ciąg dzięki aerodynamice
Kanał Whoop został zaprojektowany z wykorzystaniem rozwiązań inspirowanych dyszami silników rakietowych. Odpowiednio dobrana wysokość i grubość osłony optymalizują przepływ powietrza wokół śmigieł.
Według danych producenta konstrukcja pozwala uzyskać około 4% większy ciąg, poprawiając efektywność układu napędowego przy zachowaniu kompaktowych wymiarów.
Rozwiązanie wspiera zwrotność drona oraz precyzyjne wykonywanie manewrów podczas lotów FPV.
Ulepszony system montażu
W ramie Pavo Femto udoskonalono połączenie płyty z włókna węglowego z kanałem ochronnym śmigieł. Dodatkowe wsporniki i elementy pozycjonujące pomagają w prawidłowym dopasowaniu części podczas składania drona.
Przemyślana konstrukcja ogranicza ryzyko poluzowania elementów oraz ułatwia dostęp do podzespołów podczas montażu i konserwacji.
Rozstaw otworów montażowych kontrolera lotu wynosi 25,5 × 25,5 mm, a mocowanie silników wykorzystuje układ 3 × M1.4 na okręgu Ø6,6 mm.

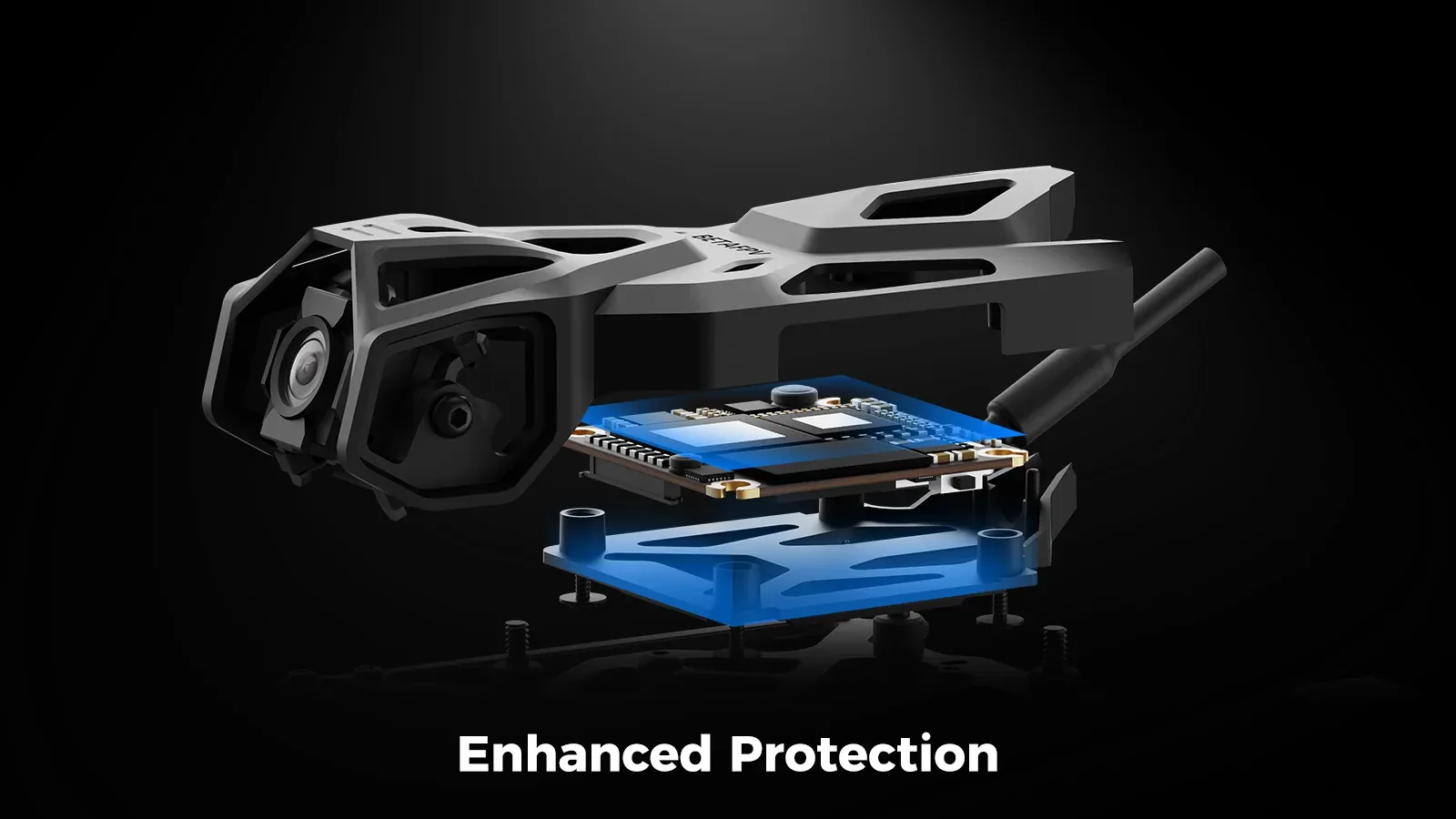

Większa ochrona DJI O4 Air Unit
Uchwyt DJI O4 Air Unit posiada wzmocnioną strukturę ochronną przeznaczoną do zabezpieczenia płytki elektronicznej modułu transmisji obrazu przed uszkodzeniami mechanicznymi.
W zestawie znajdują się również gumowe elementy amortyzujące przeznaczone do kontrolera lotu, uchwytu O4 Air Unit i kamery. Pomagają one ograniczać przenoszenie drgań z układu napędowego na zamontowane podzespoły.
Sam uchwyt O4 Air Unit jest kompatybilny z konstrukcjami Pavo Femto, Pavo Pico i Pavo20. Nie oznacza to zamienności całych ram tych modeli.

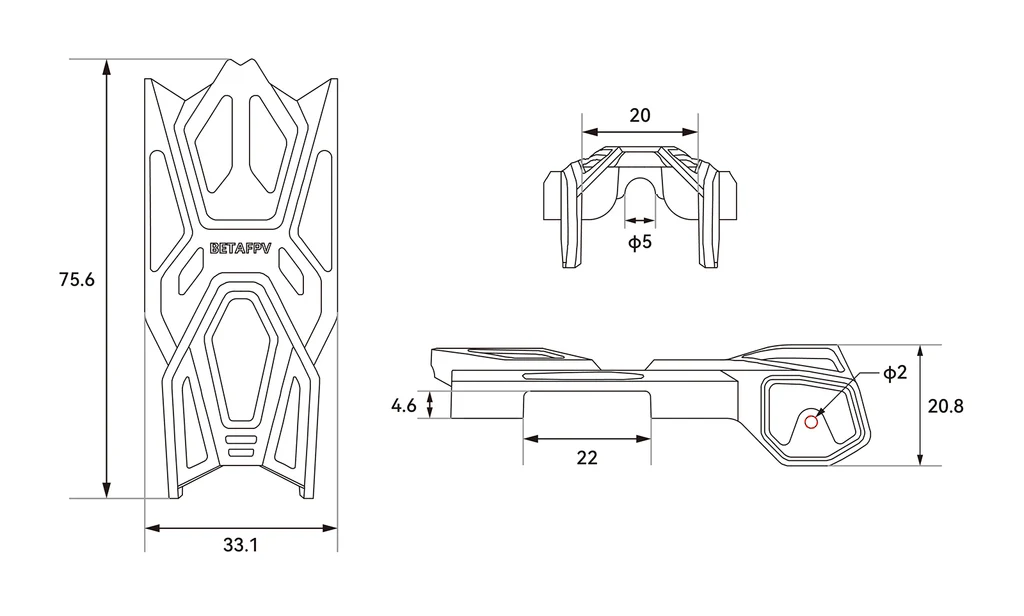

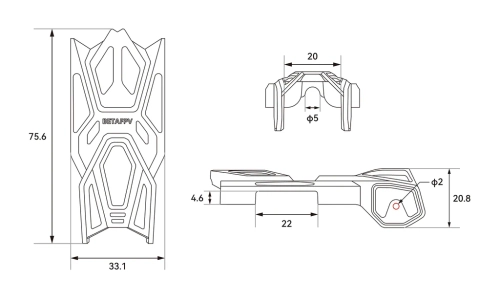

Schemat mocowania DJI O4 Air Unit
Schemat techniczny ułatwia sprawdzenie wymiarów uchwytu oraz zaplanowanie montażu kamery i systemu transmisji obrazu.
Specyfikacja techniczna
| Producent | BETAFPV |
| Model | Pavo Femto Brushless Whoop Frame |
| Rodzaj produktu | Rama FPV z uchwytem HD VTX |
| Kolor | Szary przezroczysty |
| Rozstaw osi | 75 mm |
| Materiał kanału Whoop | PA12 |
| Materiał płyty konstrukcyjnej | Włókno węglowe |
| Grubość płyty z włókna węglowego | 2 mm |
| Masa kanału Whoop | 8,64 g |
| Masa ramy | 22,16 g |
| Rozstaw mocowania kontrolera lotu | 25,5 × 25,5 mm |
| Mocowanie silników | 3 × M1.4, rozstaw Ø6,6 mm |
| Przeznaczenie uchwytu VTX | DJI O4 Air Unit |
| Materiał uchwytu O4 Air Unit | PA |
| Masa uchwytu O4 Air Unit | 6,05 g |
| Rozstaw mocowania kamery | 20 mm |
| Kompatybilność uchwytu O4 Air Unit | Pavo Femto, Pavo Pico, Pavo20 |
Zawartość opakowania
- Płyta konstrukcyjna Whoop z włókna węglowego – 1 szt.
- Osłona śmigieł Whoop – 1 szt.
- Osłona uchwytu DJI O4 Air Unit – 1 szt.
- Dolna płyta uchwytu DJI O4 Air Unit – 1 szt.
- Uchwyt kamery DJI O4 – 1 szt.
- Amortyzowany uchwyt kamery DJI O4 – 1 szt.
- Antena VTX 5,8 GHz – 1 szt.
- Gumowe amortyzatory kontrolera lotu, 8 mm – 6 szt.
- Gumowe amortyzatory uchwytu O4 Air Unit, 6,6 mm – 6 szt.
- Podkładki amortyzujące O4 Air Unit – 6 szt.
- Gumowe amortyzatory kamery O4 – 6 szt.
- Śruby imbusowe z łbem cylindrycznym M2 × 10 mm – 6 szt.
- Śruby imbusowe z łbem stożkowym M2 × 14 mm – 4 szt.
- Śruby imbusowe z łbem stożkowym M2 × 4 mm – 4 szt.
- Śruby samogwintujące M1.4 × 5 mm – 6 szt.
Zestaw obejmuje elementy ramy, uchwyt DJI O4 Air Unit oraz akcesoria montażowe. Nie obejmuje modułu DJI O4 Air Unit, kontrolera lotu, silników, śmigieł ani akumulatora.
