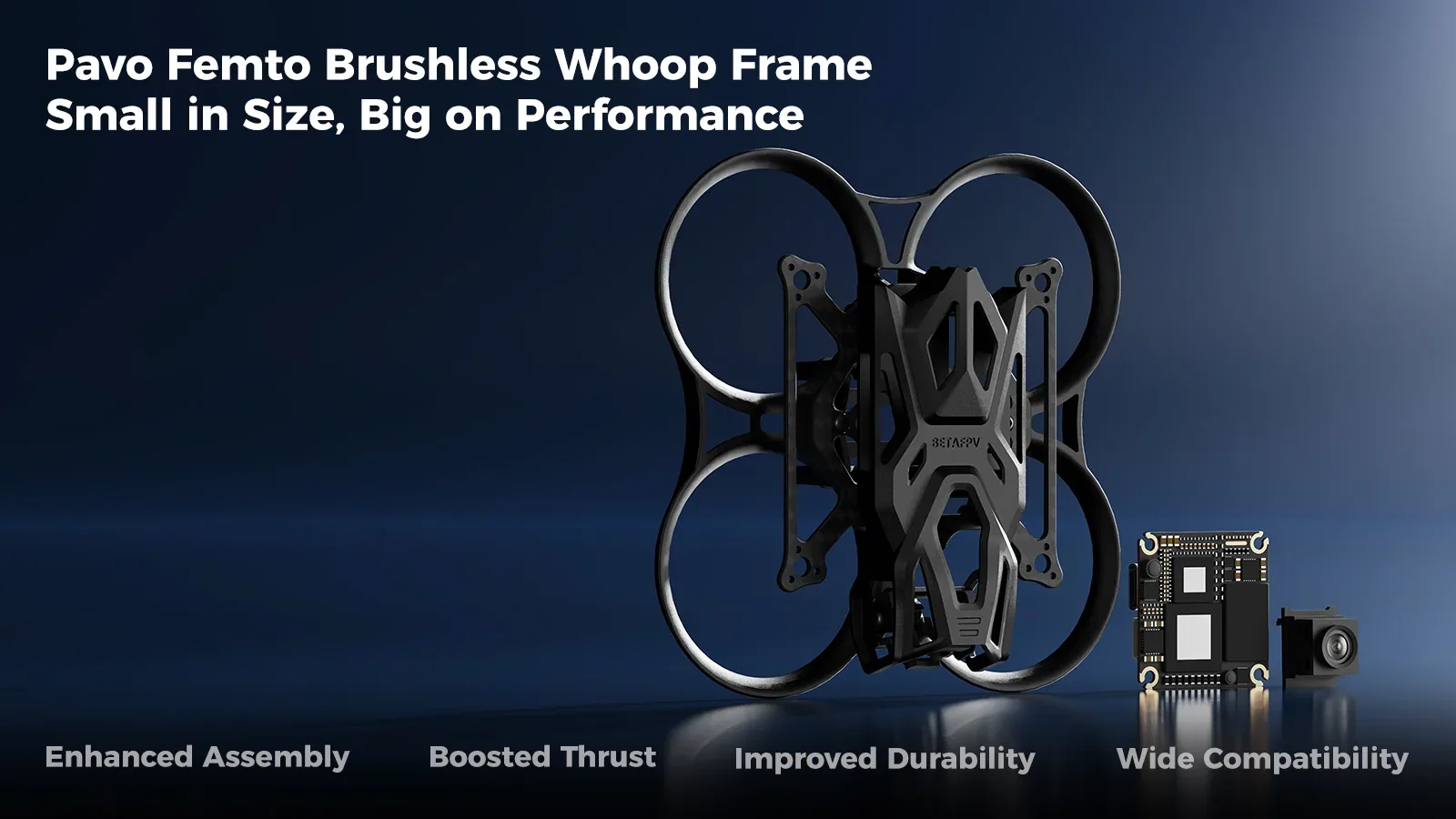

Rama BETAFPV Pavo Femto z uchwytem DJI O4 Air Unit – czarna
Lekka i wytrzymała konstrukcja do dronów FPV
BETAFPV Pavo Femto Brushless Whoop Frame to kompaktowa rama przeznaczona do budowy dronów FPV z cyfrowym systemem transmisji obrazu DJI O4 Air Unit. Łączy niewielkie wymiary z wytrzymałą konstrukcją, opracowaną z myślą o dynamicznym lataniu i filmowaniu z perspektywy FPV.
Rama posiada rozstaw osi 75 mm i wykorzystuje płytę z włókna węglowego o grubości 2 mm oraz osłonę śmigieł wykonaną z odpornego na uderzenia materiału PA12.
Zoptymalizowane połączenie kanału Whoop z płytą konstrukcyjną oraz dodatkowe elementy wzmacniające zapewniają pewne mocowanie podzespołów. W zestawie znajduje się również uchwyt przygotowany do montażu jednostki DJI O4 Air Unit.

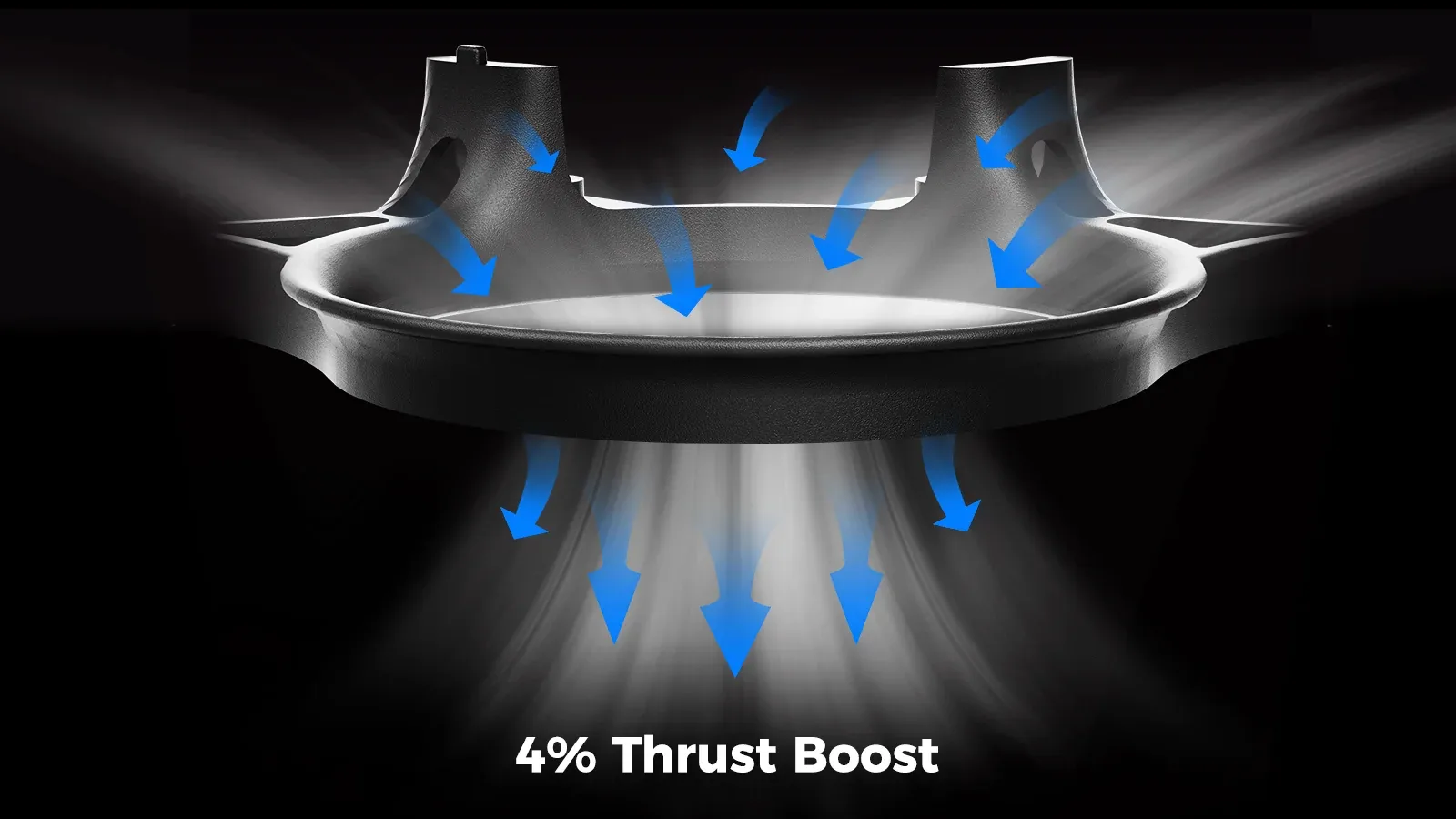

Zoptymalizowana aerodynamika – do 4% większy ciąg
Konstrukcja kanału Whoop została opracowana z wykorzystaniem rozwiązań aerodynamicznych inspirowanych dyszami silników rakietowych. Odpowiednio dobrana wysokość i grubość osłony pozwalają usprawnić przepływ powietrza wokół śmigieł.
Według danych producenta zoptymalizowany kształt kanału umożliwia uzyskanie około 4% większego ciągu w porównaniu z wcześniejszą konstrukcją.
Rozwiązanie pozwala lepiej wykorzystać możliwości układu napędowego przy zachowaniu niewielkich wymiarów ramy, co ma znaczenie podczas szybkich manewrów i precyzyjnych lotów FPV.

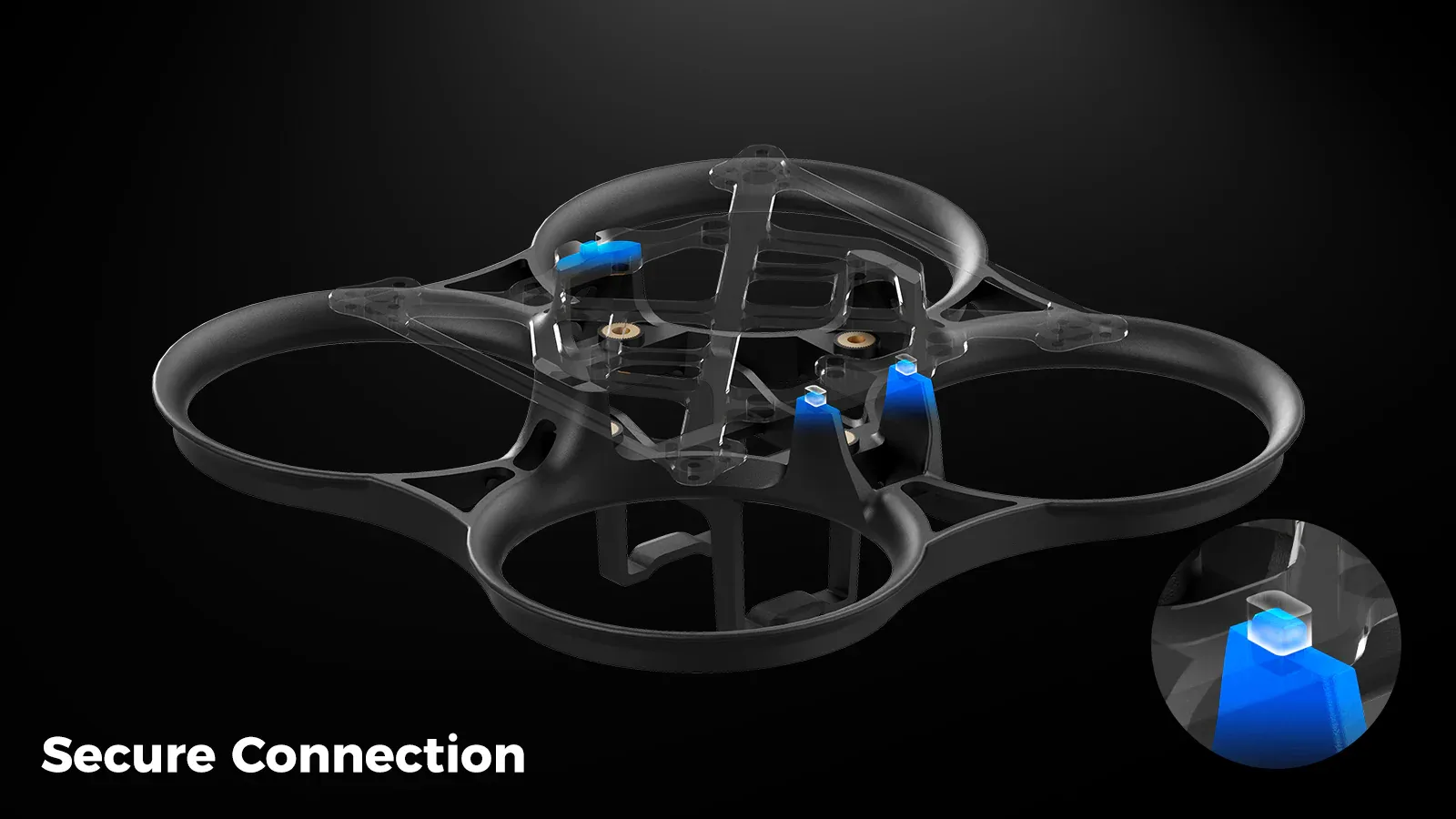

Pewny montaż i lepsza ochrona podzespołów
W ramie Pavo Femto udoskonalono sposób połączenia płyty z włókna węglowego z kanałem ochronnym śmigieł. Dodatkowe wsporniki i elementy ustalające ułatwiają prawidłowe dopasowanie części podczas montażu.
Uchwyt DJI O4 Air Unit otrzymał wzmocnioną strukturę ochronną, zaprojektowaną w celu lepszego zabezpieczenia płytki elektronicznej modułu transmisji przed uszkodzeniami mechanicznymi.
Modułowa konstrukcja pozwala na wygodniejszy montaż podzespołów oraz ich demontaż podczas konserwacji lub naprawy drona.
Mocowanie DJI O4 Air Unit z amortyzacją drgań
Dołączony uchwyt umożliwia zamontowanie jednostki transmisji obrazu DJI O4 Air Unit oraz jej kamery. Konstrukcja posiada elementy amortyzujące, które pomagają ograniczać przenoszenie drgań z ramy na system wideo.
W zestawie znajdują się gumowe kulki i podkładki amortyzujące przeznaczone do kontrolera lotu, uchwytu O4 Air Unit oraz kamery. Rozwiązanie wspomaga stabilność mocowania podczas pracy układu napędowego.
Uchwyt O4 Air Unit jest również kompatybilny z konstrukcjami BETAFPV Pavo Pico i Pavo20. Kompatybilność dotyczy uchwytu, a nie całej ramy Pavo Femto.

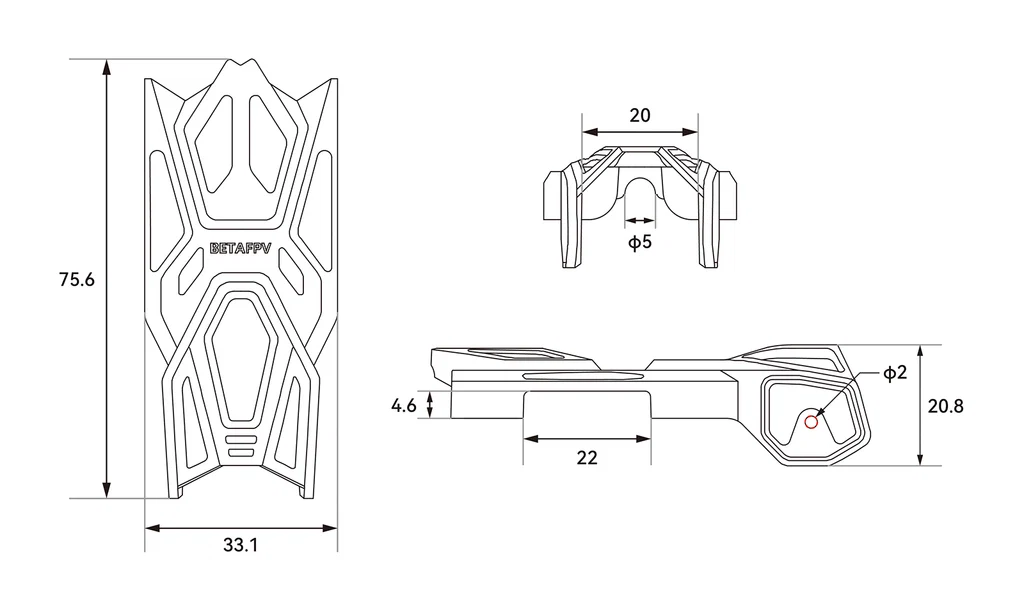

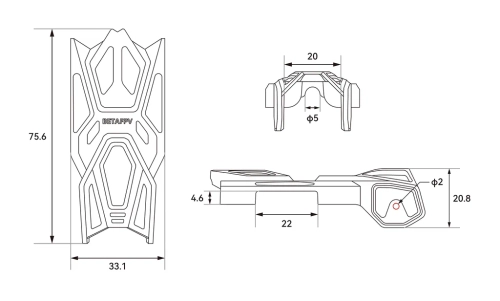

Wymiary uchwytu DJI O4 Air Unit
Poniższy schemat przedstawia wymiary mocowania DJI O4 Air Unit, ułatwiając dobór kompatybilnych elementów podczas składania drona.
Specyfikacja techniczna
| Producent | BETAFPV |
| Model | Pavo Femto Brushless Whoop Frame |
| Rodzaj produktu | Rama drona FPV z uchwytem HD VTX |
| Kolor | Czarny |
| Rozstaw osi | 75 mm |
| Materiał kanału Whoop | PA12 |
| Materiał płyty konstrukcyjnej | Włókno węglowe |
| Grubość płyty z włókna węglowego | 2 mm |
| Masa kanału Whoop | 8,64 g |
| Masa ramy | 22,16 g |
| Rozstaw mocowania kontrolera lotu | 25,5 × 25,5 mm |
| Mocowanie silników | 3 × M1.4, rozstaw Ø6,6 mm |
| Przeznaczenie uchwytu VTX | DJI O4 Air Unit |
| Materiał uchwytu O4 Air Unit | PA |
| Masa uchwytu O4 Air Unit | 6,05 g |
| Rozstaw mocowania kamery | 20 mm |
| Kompatybilność uchwytu O4 Air Unit | Pavo Femto, Pavo Pico, Pavo20 |
Zawartość opakowania
- Płyta konstrukcyjna Whoop z włókna węglowego – 1 szt.
- Osłona śmigieł Whoop – 1 szt.
- Osłona uchwytu DJI O4 Air Unit – 1 szt.
- Dolna płyta uchwytu DJI O4 Air Unit – 1 szt.
- Uchwyt kamery DJI O4 – 1 szt.
- Amortyzowany uchwyt kamery DJI O4 – 1 szt.
- Antena VTX 5,8 GHz – 1 szt.
- Gumowe amortyzatory kontrolera lotu, 8 mm – 6 szt.
- Gumowe amortyzatory uchwytu O4 Air Unit, 6,6 mm – 6 szt.
- Podkładki amortyzujące O4 Air Unit – 6 szt.
- Gumowe amortyzatory kamery O4 – 6 szt.
- Śruby imbusowe z łbem cylindrycznym M2 × 10 mm – 6 szt.
- Śruby imbusowe z łbem stożkowym M2 × 14 mm – 4 szt.
- Śruby imbusowe z łbem stożkowym M2 × 4 mm – 4 szt.
- Śruby samogwintujące M1.4 × 5 mm – 6 szt.
Zestaw obejmuje elementy ramy, uchwyt DJI O4 Air Unit oraz akcesoria montażowe. Nie obejmuje samego modułu DJI O4 Air Unit, kontrolera lotu, silników, śmigieł ani akumulatora.
