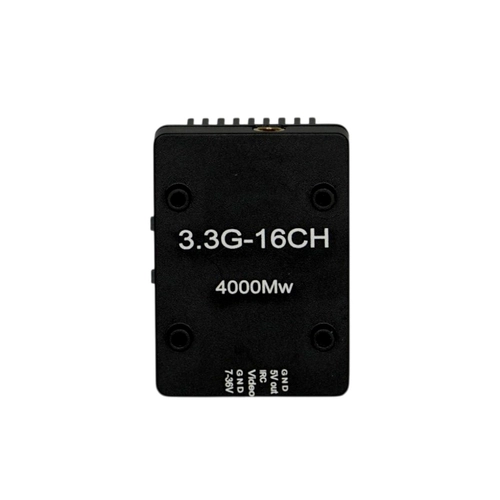

Kimpok Nadajnik analogowy KP-T3340B
Serwis dronów
Wypożyczalnia
Pewność
Zaufanie
Lokalny magazyn i salon
Gwarancja
Kimpok KP-T3340B to analogowy nadajnik obrazu VTX 3.3 GHz o mocy 4 W, przeznaczony do zestawów FPV wymagających mocnej transmisji, stabilnego sygnału i pracy w paśmie innym niż standardowe 5.8 GHz. Model obsługuje 16 kanałów w dwóch pasmach, oferuje tryb PIT, interakcję przez protokół IRC Tramp oraz szeroki zakres zasilania 7-36 V.
Nadajnik analogowy Kimpok KP-T3340B sprawdzi się w projektach FPV, gdzie ważne są większa rezerwa mocy, kompatybilność z kamerą analogową CVBS i prosta obsługa za pomocą przycisków oraz diod LED. Zastosowane chłodzenie aktywne wspiera pracę modułu przy wysokiej mocy, a dołączone anteny i przewody ułatwiają przygotowanie kompletnego zestawu do montażu.
Moc 4 W i tryb PIT do konfiguracji nadajnika
Kimpok KP-T3340B oferuje moc wyjściową na poziomie 4 W, czyli 36 dBm, co pozwala uzyskać silniejszy sygnał w wymagających konfiguracjach FPV. Nadajnik może pracować w trybie wysokiej mocy lub w trybie PIT, który jest przydatny podczas konfiguracji sprzętu, testów i pracy w pobliżu odbiornika.
- Moc 4 W - wysoka moc nadawania do zastosowań wymagających mocniejszej transmisji analogowej.
- Tryb PIT - tryb niskiej emisji do bezpieczniejszej konfiguracji przed lotem.
- Przełączanie mocy przyciskiem - szybka zmiana między trybem PIT i wysoką mocą.
- Pamięć trybu pracy - nadajnik zapamiętuje ustawienie trybu PIT po wyłączeniu zasilania.
- Sygnalizacja czerwoną diodą - włączona dioda oznacza pracę w trybie maksymalnej mocy.
Pasmo 3.3 GHz i 16 kanałów transmisji
Nadajnik analogowy KP-T3340B pracuje w paśmie 3.3 GHz i udostępnia 16 kanałów podzielonych na dwa pasma: Band A oraz Band B. Taki układ ułatwia dobranie częstotliwości do odbiornika oraz dopasowanie transmisji do konkretnej konfiguracji FPV.
Domyślne ustawienie fabryczne to Band A, kanał 1, czyli 3330 MHz. Zielona dioda odpowiada za Band A, a niebieska za Band B. Liczba mignięć diody wskazuje wybrany kanał, dzięki czemu można szybko sprawdzić aktualną częstotliwość bez dodatkowego oprogramowania.
| Pasmo | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|---|---|---|---|---|---|---|---|---|
| Band A | 3330 MHz | 3350 MHz | 3370 MHz | 3390 MHz | 3410 MHz | 3430 MHz | 3450 MHz | 3470 MHz |
| Band B | 3170 MHz | 3190 MHz | 3210 MHz | 3230 MHz | 3250 MHz | 3270 MHz | 3290 MHz | 3310 MHz |
IRC Tramp i prosta obsługa przyciskami
Kimpok KP-T3340B obsługuje protokół IRC Tramp, co pozwala zintegrować nadajnik z kontrolerem lotu i wygodniej zarządzać ustawieniami w bardziej rozbudowanych systemach FPV. Moduł można obsługiwać także bezpośrednio przyciskami na obudowie, co przydaje się podczas szybkiej konfiguracji w terenie.
- Przycisk A - zmiana pasma Band A / Band B oraz przełączanie kanałów.
- Krótkie naciśnięcie przycisku A - zmiana częstotliwości w obrębie wybranego pasma.
- Długie naciśnięcie przycisku A - przełączanie między Band A i Band B.
- Przycisk B - przełączanie między wysoką mocą a trybem PIT.
- Diody LED - informują o aktualnym paśmie, kanale i trybie mocy.
Taki sposób sterowania jest czytelny i praktyczny. Zielone mignięcia wskazują kanał w paśmie A, a niebieskie mignięcia wskazują kanał w paśmie B. Dzięki temu użytkownik może szybko ustawić nadajnik bez podłączania komputera.
Szerokie zasilanie, wyjście 5 V i obsługa kamery CVBS
Nadajnik analogowy Kimpok KP-T3340B pracuje z napięciem wejściowym 7-36 V. Producent zaleca, aby nie używać urządzenia skrajnie blisko limitów napięcia, tylko dobierać zasilanie możliwie blisko środka zakresu. Moduł posiada również wyjście 5 V, które może zostać wykorzystane do zasilania kompatybilnego elementu instalacji.
Wejście wideo obsługuje sygnał analogowy CVBS lub VIDEO 1 Vp-p, co pozwala podłączyć typową kamerę analogową FPV. Złącze 6-pin porządkuje przewody odpowiedzialne za zasilanie, masę, wideo, wyjście 5 V oraz linię Tramp.
| Model | Kimpok KP-T3340B |
|---|---|
| Typ produktu | Nadajnik analogowy VTX FPV 3.3 GHz |
| Moc wyjściowa | 4 W, 36 dBm |
| Tryby pracy | PIT / wysoka moc |
| Liczba kanałów | 16 kanałów |
| Pasma | Band A / Band B |
| Napięcie wejściowe | 7-36 V |
| Pobór prądu | 0,85 A w trybie wysokiej mocy, 0,25 A w trybie niskiej mocy |
| Wyjście zasilania | 5 V OUT |
| Wejście wideo | CVBS analog camera / VIDEO input 1 Vp-p |
| Protokół | IRC Tramp |
| Złącze antenowe | MMCX przez przewód przedłużający |
| Zalecana antena | Zakres 3.3-3.5 GHz, SWR poniżej 1,5 |
| Temperatura pracy | Od -30°C do 85°C |
| Wilgotność pracy | 10-95% |
| Temperatura przechowywania | Od -40°C do 90°C |
Skład zestawu i najważniejsze zalecenia użytkowania
W komplecie znajdują się elementy potrzebne do podstawowego montażu nadajnika w zestawie FPV. Dołączone anteny i okablowanie ułatwiają przygotowanie instalacji, jednak przed uruchomieniem należy zawsze sprawdzić zgodność częstotliwości, poprawność podłączenia przewodów oraz jakość połączenia antenowego.
- Nadajnik analogowy Kimpok KP-T3340B VTX 3.3 GHz 4 W - 1 szt.
- Przewód połączeniowy - 1 szt.
- Przewód antenowy / przedłużenie MMCX - 1 szt.
- Antena do nadajnika 3.3 GHz - 1 szt.
- Antena odbiorcza 3.3 GHz - 1 szt.
Przed włączeniem nadajnika zawsze podłącz odpowiednią antenę. Antena powinna pracować w zakresie 3.3-3.5 GHz i mieć współczynnik fali stojącej poniżej 1,5. Nie uruchamiaj VTX bez anteny, ponieważ może to doprowadzić do uszkodzenia modułu. Nadajnik może się nagrzewać, dlatego zadbaj o wentylację i nie dotykaj go bezpośrednio po pracy z wysoką mocą.
