DJI Zenmuse P1 + Care Enterprise

Kamera DJI Zenmuse P1

DJI P1 to wysokowydajna, wszechstronna kamera nakierowana na geodezję wyprodukowana przez DJI. P1 zintegrował pełnoklatkowy 45-megapikselowy CMOS z opcjami obiektywu 24 mm, 35 mm i 50 mm oraz 3-osiowy stabilizowany gimbal. W połączeniu z platformą M300 RTK i DJI Terra, DJI P1 zapewnia wydajne i precyzyjne rozwiązanie fotogrametrii lotniczej dla klientów korporacyjnych. Ponad 5-10 razy bardziej wydajny w porównaniu z Phantom 4 RTK w misjach mapowania orto i ukośnego.

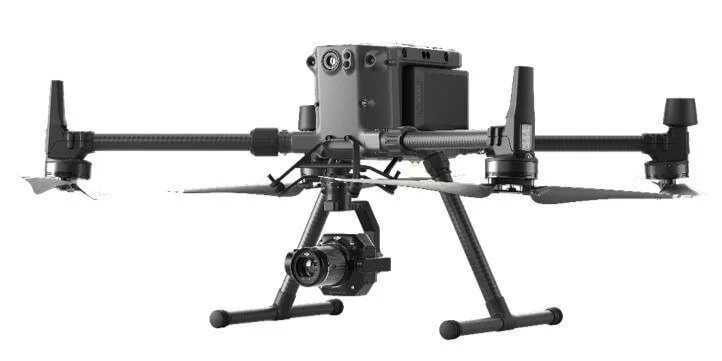

 Kamera jest kompatybilna tylko z dronem DJI Matrice 300 RTK

Najważniejsze zalety kamery P1:

• Pełno klatkowa matryca CMOS o rozdzielczości 45 megapikseli
• Rozmiar piksela 4,4um
• Interwał zdjęć - 0,7 s
• TimeSync 2.0: Synchronizuj kontroler lotu, RTK, gimbal i kamerę w ciągu milisekund

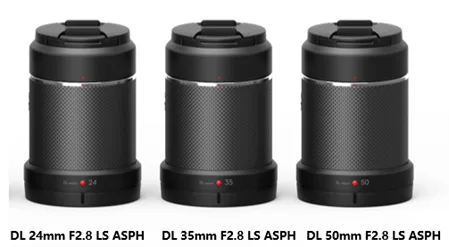

Wiele obiektywów do wyboru w Zenmuse P1

Obiektyw 35 mm jest odpowiednia dla większości scenariuszy mapowania. Gdyby wysokość operacyjna UAV musiała być wyższa przy zachowaniu tej samej rozdzielczości, użytkownik miałby również opcję obiektywu 50 mm. Podobnie obiektyw 24 mm byłby dostępny do lotów na niższych wysokościach.

Mechaniczna migawka globalna, czas otwarcia migawki 1 / 2000s

TimeSync 2.0: Synchronizacja na poziomie milisekund z kamerą, gimbalem, kontrolerem lotu i modułem RTK

Obsługuje opcje obiektywów DJI DL 24 mm, 35 mm i 50 mm

Odległość próbkowania gruntu przy różnych opcjach obiektywu:

24 mm: GSD = H / 55

35 mm: GSD = H / 80

50 mm: GSD = H / 120

P4R dla porównania: GSD=H/36.5

Kamera do drona do mapowania 3D

• Smart Oblique Capture pozwala P1 osiągnąć porównywalną wydajność w misjach ukośnego mapowania w porównaniu do ukośnych ładunków z pięcioma soczewkami.
• Wzór ruchu wahadłowego: Kiedy P1 wykonuje misję ukośną w pięciu kierunkach, wychyla się w 5 kierunkach pod kątem -60 stopni, gdy znajduje się w obszarze krawędzi, przechwytuje tylko obrazy wewnątrz obszaru roboczego.
• Wysoka wydajność działania ukośnego: Podczas lotu gimbal P1 wykonuje strzelanie pod wieloma kątami, co znacznie poprawia wydajność pracy ukośnej w kamerze z jednym obiektywem. Obszar operacyjny z P1 może osiągnąć 7,5 kilometra kwadratowego w ciągu zaledwie jednego dnia.[1]
• Niezbędne robienie zdjęć: tylko zdjęcia niezbędne do budowy są robione na krawędziach mapowania, co zwiększy wydajność przetwarzania końcowego o 20% [2] -50% [3]。
• Porównanie z ukośnym obciążeniem z pięcioma soczewkami: mniej zdjęć wymaga wykonania
• W porównaniu z ładunkiem pojedynczej kamery: wyższa wydajność w misjach ukośnych

Przy założeniach:

• [1] 3cm GSD, with front overlap ratio: 75% and side overlap ratio: 65%
• [2]1.5Km2surveying area, flight height 200m
• [3] 0.5Km2Surveying aera, flight height 200m

Nowy system zarządzania danymi z kamery

Intuicyjny, prosty i inteligentny przepływ pracy w fotogrametrii. Wszystko w jednym miejscu przechowywania obrazów, danych GNSS i plików dziennika. Odpowiednie parametry kamery, parametry UAV, które obejmują również aktualny stan RTK, są automatycznie zapisywane w metadanych obrazu. Automatycznie wygenerowany folder danych pomiarowych według nazwy misji i czasu.

Wartości dla użytkownika ：

• Łatwość użycia: Nie będzie sytuacji, w której zdjęcie nie będzie odpowiadać danym POS, co może potencjalnie spowodować bezużyteczny zestaw danych.
• Wysoce zorganizowany: nie ma potrzeby weryfikowania i organizowania danych obrazu POS, nie ma potrzeby ręcznego modyfikowania zestawów danych.
• Wysoce zintegrowany: informacje takie jak pozycja kamery, pozycja orientacji są zapisywane w przechwyconym obrazie. Rekonstrukcja z DJI Terra polega po prostu na zaimportowaniu jednego folderu i rozpoczęciu procesu.

Raport z badań terenowych

• Raport z pracy w terenie: Po zakończeniu misji lotniczej generowany jest raport z inspekcji w terenie, aby szybko uzyskać informacje, takie jak lokalizacja zdjęcia, liczba zdjęć, status pozycji RTK i dokładność lokalizacji, tak aby pilot mógł potwierdzić jakość danych terenowych na miejscu.
• Mapowanie w czasie rzeczywistym: Pracując z DJI Terra w celu mapowania w czasie rzeczywistym, mapa zostanie wygenerowana podczas lotu, co otrzymujesz w locie
• System zarządzania stanem ładunku: rejestruje całkowity czas użytkowania ładunku, rejestruje czasy użycia migawki mechanicznej i obrotu przegubu Cardana oraz dostarcza historycznego dziennika anomalii / błędów systemu i sugestii dotyczących konserwacji produktu.

Żywotność migawki P1 szacuje się na 100 000 razy, konserwacja jest wymagana po 100 000 razy.

Wiele misji możliwych jest do wykonania dzięki DJI Zenmuse P1

• Ortofotomapa 2D - Na scenie operacji ortofoto na dużą skalę, wysoce zintegrowany system, brak GCP i wysoka wydajność zbierania danych, spełniająca katastralne standardy dokładności 1:500 i 1:1000
• Ukośne 3D - Dane obrazu ukośnego pod wieloma kątami przechwycone do modelowania 3D są dostarczane wydajnie i zwięźle, co może być szeroko stosowane w wielu branżach, takich jak planowanie urbanistyczne, geodezja katastralna, dowództwo bezpieczeństwa itp., Pomagając w realistycznym 3D i budowaniu inteligentnych miast.
• Szczegółowa rekonstrukcja - W bezpiecznej odległości od placu można skutecznie uzyskać obrazy danych o wysokiej rozdzielczości, aby w wysokim stopniu przywrócić drobną teksturę, strukturę i właściwości gruntu i obiektów. Może być szeroko stosowany w rekonstrukcji precyzyjnych budynków, ochronie starożytnych budynków / zabytków kultury, inżynierii ochrony wody i badaniach geologicznych itp.
• Rekonstrukcja w czasie rzeczywistym - Połącz z DJI Terra, aby uzyskać w czasie rzeczywistym informacje geograficzne o dużym obszarze, aby pomóc miejscom ratowniczym

Parametry kamery Zenmuse P1
