Kalibracja IMU drona – jak to zrobić?
Choć niektórzy użytkownicy traktują kalibrację jako „nudny obowiązek”, warto mieć na uwadze, że regularna kalibracja ma realny wpływ na bezpieczeństwo i przewidywalność operacji, a także na jakość nagranego materiału. Kalibracja systemów drona jest kluczowa dla stabilności i precyzji lotu. Pominięcie tego kroku może powodować problemy w ruchu drona, obrazie lub pracy urządzenia. Drony mogą mieć trudności z utrzymywaniem stabilności, wykonywaniem manewrów czy powrotem do punktu startu, jeśli systemy nie są regularnie kalibrowane – warto zapoznać się z najważniejszymi informacjami na ten temat.
Kalibracja – podstawy i przygotowanie
Przed rozpoczęciem całej procedury warto zadbać o właściwe przygotowanie. Aby przeprowadzić kalibrację, należy umieścić drona na idealnie płaskiej powierzchni i w stabilnym środowisku. Oprócz tego należy odłączyć wszelkie dodatkowe akcesoria, które mogłyby wpłynąć na pomiary. Przed lotem warto też sprawdzić śmigła, silniki i obecność zabrudzeń na gimbalu. Regularne czyszczenie i konserwacja gimbala są zalecane, aby uniknąć problemów z jego działaniem, takich jak niestabilność obrazu. Kalibracja IMU jest kluczowa dla stabilności drona i powinna być wykonana po rozpakowaniu drona lub po dłuższym okresie nieużywania.
Regularna kalibracja – kiedy i dlaczego?
Warto zaznaczyć, że regularna kalibracja to nie tylko dobra praktyka – to niezbędny wymóg do utrzymania sprawności urządzenia. Kalibracja czujników powinna być przeprowadzana po każdej aktualizacji oprogramowania. Warto też skalibrować drona, gdy zmieniasz lokalizację, gdy pojawiają się komunikaty o błędach, a także po uderzeniu lub po dłuższym transporcie. Kalibrację kompasu należy wykonać w nowym miejscu lub gdy dron dryfuje.
Częstą przyczyną potrzeby kalibracji są aktualizacje oprogramowania – mogą one wprowadzać zmiany w firmware, które wpływają na działanie systemów nawigacji drona. Zmiany temperatury lub obecność dużych metalowych przedmiotów w pobliżu również mogą wymusić potrzebę ponownej kalibracji.

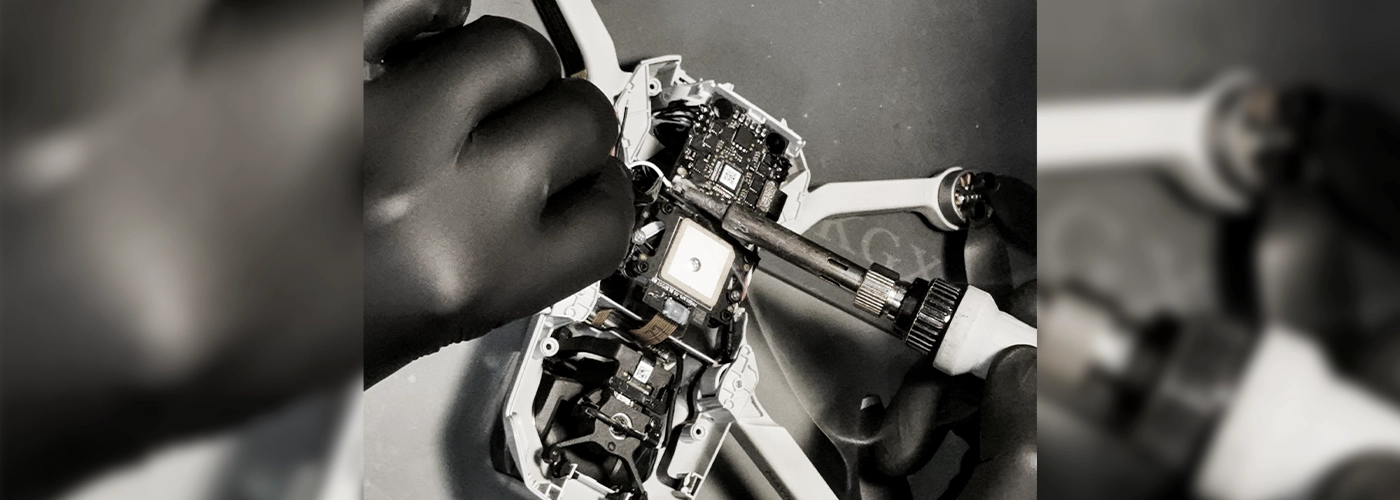

Inertial Measurement Unit, czyli IMU – co to jest i dlaczego ma znaczenie?
W temacie kalibracji można często spotkać się ze skrótem „IMU”. Co to oznacza? Jego pełne brzmienie to „Inertial Measurement Unit”, co można przetłumaczyć jako „inercyjne (bezwładne) urządzenie pomiarowe”. Jest to określenie na zestaw akcelerometrów i żyroskopów mierzących przyspieszenie i rotację urządzenia. Internal Measurement Unit jest zatem sercem układu stabilizacji. Kalibracja IMU jest kluczowa dla stabilności drona, ponieważ gimbal czerpie dane z IMU, a jego błędna kalibracja może prowadzić do problemów z obrazem.
Po czym można poznać niepoprawne działanie IMU lub niewłaściwie przeprowadzoną kalibrację? Istnieje kilka czynników, które wskazują na problemy na tym polu. Najczęściej są to:
- dryf podczas lotu,
- niestabilne zawisanie
- trudności w powrocie do punktu startu.
Drony wyposażone w systemy wizyjne mogą mieć problemy z utrzymaniem właściwej wysokości, jeśli czujniki te nie są prawidłowo skalibrowane.

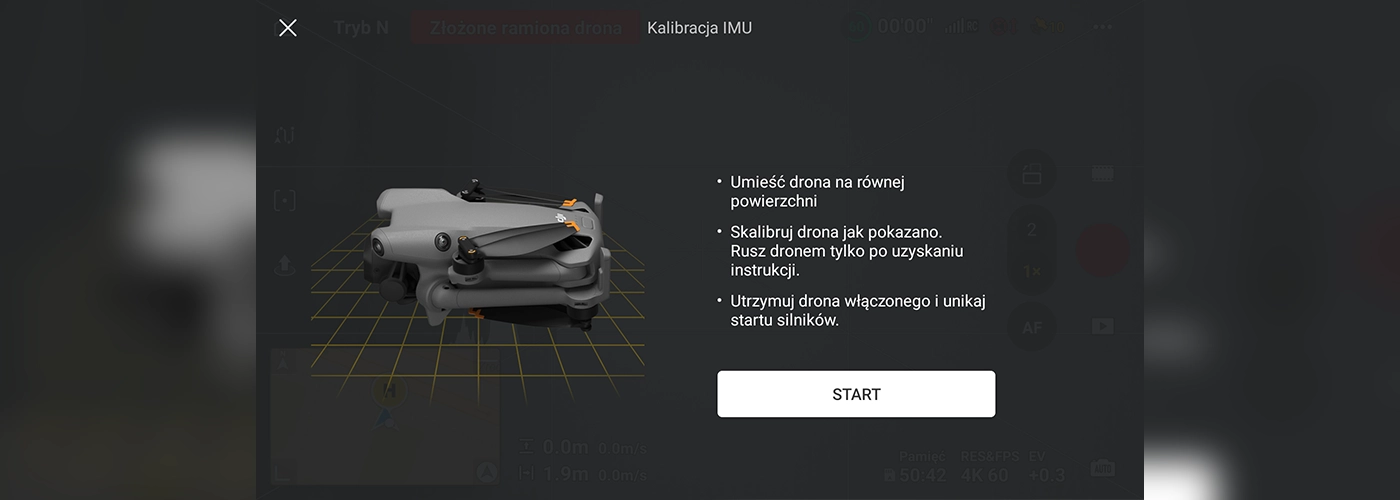

Kalibracja drona IMU – poradnik krok po kroku
Kalibracja IMU obejmuje obracanie drona na płaskiej powierzchni, nie poruszając nim podczas tego procesu. Przebieg całego procesu jest dość prosty, jednak potrzebna jest pewna doza cierpliwości:
Ustaw drona na płaskiej, równej powierzchni. Unikaj metalowych przedmiotów i innych źródeł zakłóceń w pobliżu.
Na ekranie smartfona (jeśli obsługujesz drona z poziomu aplikacji) lub kontrolera (dla dronów wyposażonych w pilot z ekranem) wybierz opcję kalibracji IMU. Czasami można spotkać się także z pełnym zapisem skrótu lub oznaczeniem tej funkcji po prostu jako „kalibracja”.
Postępuj zgodnie z poleceniami, które mogą się różnić w zależności od modelu drona. Zwykle wymagane jest wykonanie obrotów w kilku osiach i pozostawienie drona nieruchomo przez czas trwania pomiaru.
Po zakończeniu pozostaw drona na miejscu. Przed wykonaniem pierwszego lotu testowego należy odczekać kilka minut, aby czujniki się ustabilizowały.
Warto także pamiętać, że niewłaściwe działanie drona nie zawsze musi wynikać z braku poprawnej kalibracji. Przyczyną mogą być też uszkodzenia mechaniczne, a nawet zmiany temperatury. Duże wahania temperatury mogą wymagać powtórzenia kalibracji. Jeśli również po kalibracji zauważasz wibracje czy nietypowe zachowania w locie, należy sprawdzić stan śmigieł i silników – w ostateczności pozostaje także możliwość zakupu nowego drona.

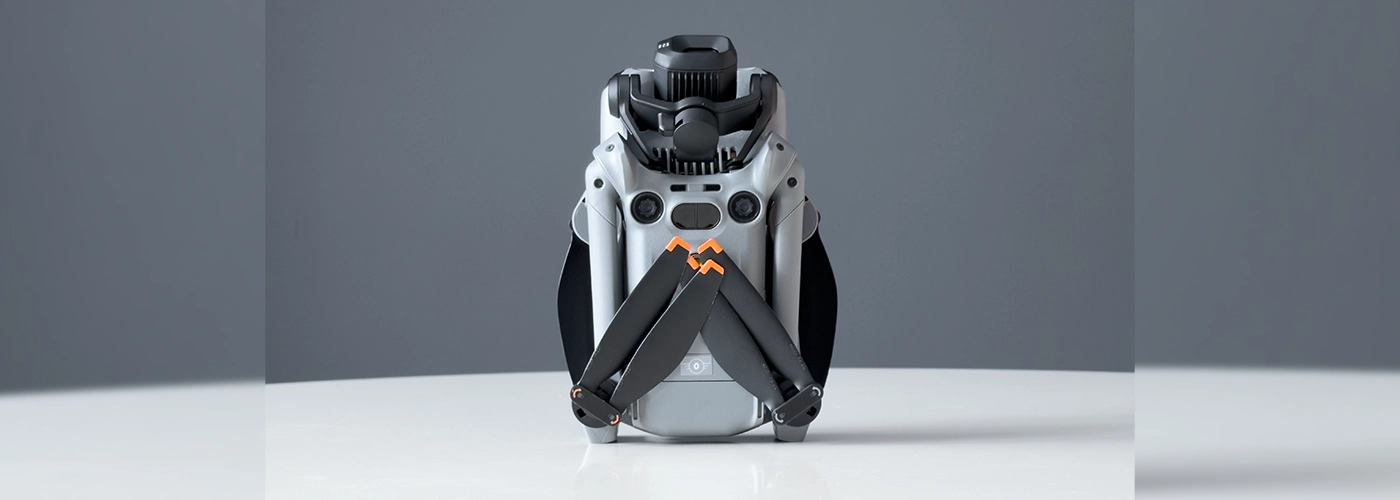

Kalibracja gimbala i kamer, czyli prosty sposób, by dron działał lepiej
Warto wiedzieć, że kalibracja IMU nie jest jedynym rodzajem kalibracji dostępnym w dronach. Urządzenia firm takich jak DJI oferują też opcję kalibracji gimbala i kamer. Objawy sugerujące konieczność kalibracji gimbala obejmują krzywy horyzont i drgania obrazu – niekiedy zdarza się także, że biorą się one właśnie z niewłaściwej kalibracji IMU. Jeśli jednak to sam gimbal jest problemem, jego kalibracja wymaga umieszczenia drona na płaskiej powierzchni i uruchomienia automatycznej lub manualnej kalibracji. Aby to zrobić:
usuń osłonę gimbala, sprawdź, czy nie ma taśmy lub innych przedmiotów blokujących gimbal;
w aplikacji wybierz kalibrację gimbala i pozwól systemowi przeprowadzić cykl.
Jeśli automatyczna procedura nie rozwiąże problemu, możesz próbować manualnego ustawienia lub skontaktować się z serwisem. Warto także zaznaczyć, że kalibracja czujników wizyjnych powinna być przeprowadzona w dobrze oświetlonym pomieszczeniu, bogatym w szczegóły, by algorytmy wizji miały większą szansę na wykrycie punktów odniesienia.
