System transmisji obrazu DJI O4 Unit

System transmisji obrazu DJI O4 Air Unit – 4K/60FPS

DJI O4 Air Unit – cyfrowa transmisja FPV w kompaktowym wydaniu

DJI O4 Air Unit, nazywany również DJI O4 Unit, to cyfrowy system transmisji wideo dla konstrukcji FPV. W jednym zestawie łączy niewielki moduł transmisji, kamerę z sensorem CMOS 1/2 cala oraz antenę. Dzięki temu możesz zbudować własnego drona z podglądem Full HD i nagrywaniem 4K bez potrzeby montowania drugiej kamery sportowej. DJI O4 Air Unit powstał z myślą o pilotach, którzy cenią niską masę, precyzyjne sterowanie i dobrą jakość transmisji wideo.

Wersja standardowa DJI O4 Air Unit waży około 8,2 g razem z kamerą, ale bez uchwytu obiektywu i anteny. To ważna zaleta przy budowaniu niewielkich dronów, zwłaszcza z ramami 2-calowymi i mniejszymi. Moduł DJI O4 Air Unit może służyć zarówno do nauki FPV, jak i do dynamicznego freestyle oraz treningów wyścigowych. Dodatkową zaletą jest wbudowana pamięć 23 GB przeznaczona na nagrania.

Wybierając DJI O4 Air Unit, otrzymujesz system transmisji obrazu zaprojektowany do integracji z kontrolerem lotu, a nie gotowego do startu drona. Potrzebne są osobno rama, napęd, zasilanie, kompatybilne gogle FPV oraz odpowiedni sposób sterowania. To rozwiązanie dla osób budujących lub modernizujących własną konstrukcję.

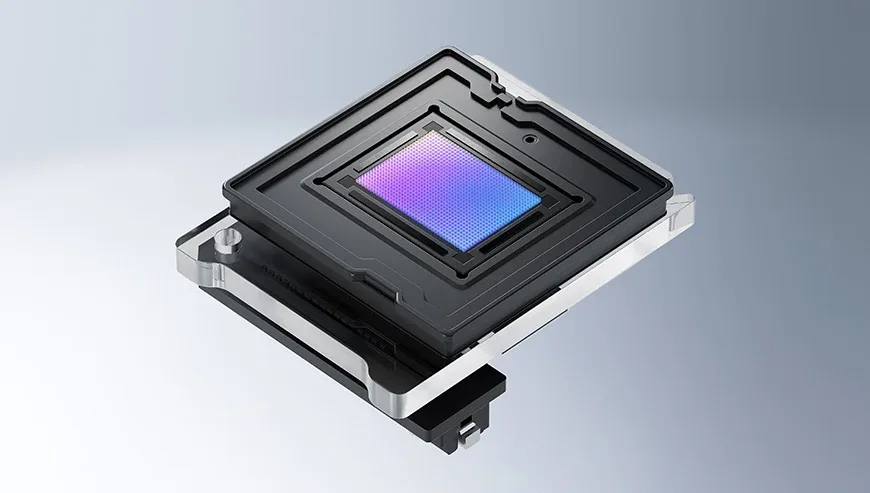

Obraz 4K/60FPS i kamera CMOS 1/2 cala

Sercem DJI O4 Air Unit jest kamera z matrycą CMOS 1/2 cala, która zapisuje materiał w jakości 4K przy maksymalnie 60 klatkach na sekundę. Kąt widzenia 117,6° pomaga uchwycić szeroką perspektywę lotu, a ogniskowa odpowiadająca 14 mm pozwala uzyskać charakterystyczny obraz FPV. DJI O4 Air Unit obsługuje nagrywanie 4K zarówno w proporcjach 16:9, jak i 4:3, dzięki czemu materiał można dopasować do późniejszego montażu.

W praktyce transmisja wideo do gogli i nagrywanie filmu to dwie oddzielne funkcje. Podgląd na żywo oferuje rozdzielczość 1080p do 100 kl./s, natomiast zapis na urządzeniu może odbywać się w 4K/60FPS. Wysoka częstotliwość obrazu podczas sterowania pozwala lepiej odczytywać ruch drona, a szczegółowe nagranie daje większą elastyczność przy montażu. DJI O4 Air Unit zapisuje filmy w formacie MP4, z maksymalnym bitrate do 100 Mb/s.

Standardowy DJI O4 Unit zapewnia tryb kolorów Normal. Jeżeli zależy Ci na nagrywaniu 4K/120FPS, szerszym polu widzenia 155° i 10-bitowym D-Log M, sprawdź odrębny DJI O4 Air Unit Pro. Nie są to parametry podstawowego DJI O4 Air Unit, dlatego warto dobrać wersję do realnych potrzeb filmowych.

DJI O4 – stabilny podgląd na żywo i niskie opóźnienie

Cyfrowy system DJI O4 umożliwia przesyłanie obrazu 1080p przy 30, 50, 60 lub 100 kl./s. Zastosowanie kodeka H.265 pozwala uzyskać czytelny obraz przy efektywnej transmisji wideo. Jakość transmisji wideo ma znaczenie podczas przelotów blisko przeszkód, szybkich nawrotów i precyzyjnych manewrów, kiedy pilot musi szybko oceniać położenie drona.

Minimalne opóźnienie w konfiguracji z DJI Goggles 3 i wybranym trybem Racing wynosi około 20 ms przy 1080p/100FPS. W parze z DJI Goggles N3 minimalne opóźnienie to około 24 ms. Są to wartości uzyskane w testach producenta w otwartej przestrzeni bez zakłóceń; rzeczywiste wyniki zależą od otoczenia, ustawień i używanych gogli. Najniższe opóźnienie nie jest gwarantowane w każdej sytuacji.

Maksymalny zasięg transmisji wideo DJI O4 Air Unit dla standardu CE wynosi 6 km przy współpracy z DJI Goggles 3 lub DJI Goggles N3. Parametr określa testowy maksymalny zasięg komunikacji, a nie dopuszczalny dystans lotu. Rzeczywisty maksymalny zasięg zależy między innymi od przeszkód, zakłóceń, instalacji anteny i przepisów obowiązujących na danym obszarze.

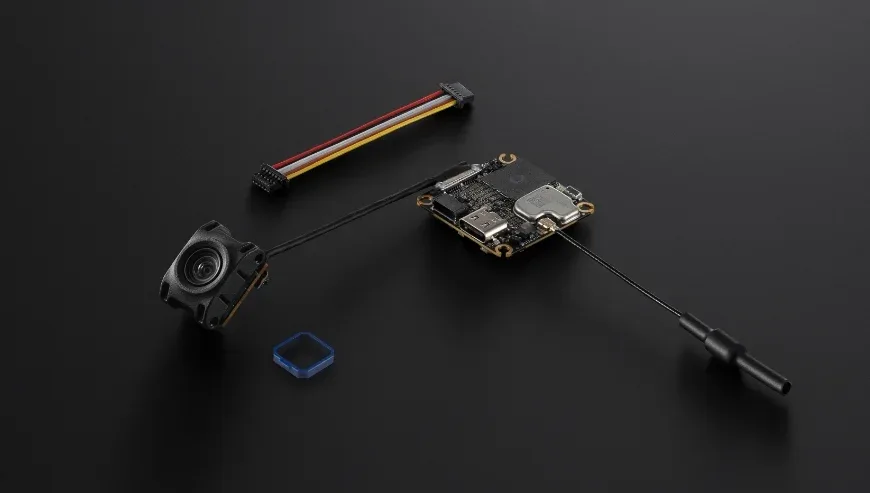

Tryb Racing do szybkich lotów FPV

DJI O4 Air Unit oferuje tryb Racing, który został opracowany z myślą o szybkich lotach i treningach na torze. Przy wybranym trybie Racing system ustawia obraz na 1080p/100FPS i przełącza kanał transmisji wideo na ręczny wybór. Ułatwia to planowanie kanałów podczas spotkań kilku pilotów. Funkcja wymaga gogli DJI Goggles 3 lub DJI Goggles N3.

Tryb Racing wspiera loty nawet ośmiu odpowiednio skonfigurowanych dronów jednocześnie, z właściwym rozdzieleniem kanałów i przestrzeganiem lokalnych ograniczeń częstotliwości. W środowisku, gdzie działają także urządzenia analogowej transmisji wideo, należy zadbać o dobór częstotliwości i odstęp pomiędzy stanowiskami. Samo włączenie trybu Racing nie zastępuje planowania bezpiecznego lotu.

Dla osób, które preferują bardziej filmowe ujęcia, DJI O4 Air Unit pozostaje uniwersalnym rozwiązaniem. Zależnie od stylu latania możesz wykorzystywać system do spokojnego rejestrowania krajobrazów, agresywnego freestyle lub treningu wyścigowego. Dynamiczny lot nie musi oznaczać rezygnacji z jakości obrazu w goglach.

RockSteady 3.0+ i późniejsza stabilizacja Gyroflow

Elektroniczna stabilizacja obrazu RockSteady 3.0+ pomaga redukować drgania na materiałach rejestrowanych podczas lotu. Technologia RockSteady przydaje się szczególnie podczas szybkich zmian kierunku, gdy dron pracuje pod dużym obciążeniem. Efekt stabilizacji zależy także od odpowiedniego zamocowania kamery i ograniczenia wibracji samej konstrukcji.

DJI O4 Air Unit pozwala również przygotować nagrania do późniejszej stabilizacji wideo offline w programie Gyroflow. Aby materiały zostały poprawnie rozpoznane, przed lotem wyłącz stabilizację elektroniczną EIS i ustaw pole widzenia kamery na Wide. Włączenie RockSteady ogranicza wybór pola widzenia do Standard. Warto przetestować ustawienia przed wykonaniem ważnego ujęcia.

Dzięki temu moduł DJI O4 Air Unit sprawdzi się u pilotów poszukujących wysokiej jakości obrazu zarówno bezpośrednio po locie, jak i w bardziej rozbudowanym procesie postprodukcji. Funkcja stabilizacji wyłączona nie oznacza, że obraz zostanie automatycznie wygładzony — późniejsza stabilizacja wideo wymaga obróbki w zewnętrznym programie.

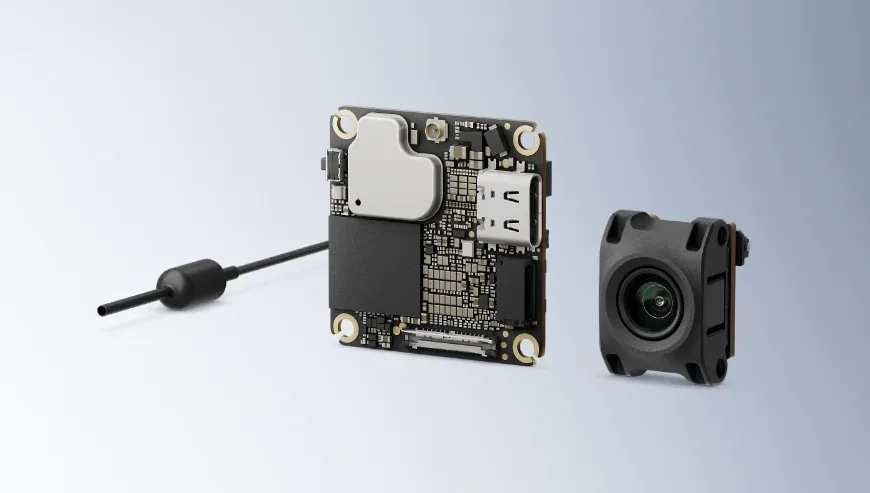

Kompatybilne gogle DJI i aparatury sterujące

DJI O4 Air Unit współpracuje z różnymi modelami gogli FPV. Oficjalnie wspierane zestawienia obejmują DJI Goggles 3 i DJI Goggles N3 z kontrolerem DJI FPV Remote Controller 3, a także DJI Goggles 2 lub DJI Goggles Integra z DJI FPV Remote Controller 2. Właściwe połączenie urządzeń jest ważne zarówno dla podglądu transmisji wideo, jak i sterowania dronem.

Aby korzystać z aparatury DJI FPV, oprogramowanie kontrolera lotu musi zostać skonfigurowane do obsługi protokołu SBUS. DJI O4 Air Unit może też współpracować z niezależnym odbiornikiem RC, jeśli korzystasz z nadajnika innego producenta i zgodnego systemu sterowania. Sam moduł nie zastępuje kontrolera lotu, silników ani odbiornika wymaganych w danej konfiguracji.

Przed zakupem zweryfikuj firmware urządzeń i listę obsługiwanych połączeń. DJI Goggles Integra i DJI Goggles 2 działają z inną generacją aparatury niż DJI Goggles 3. Takie rozróżnienie pozwala uniknąć zakupów akcesoriów, które nie utworzą zgodnego zestawu.

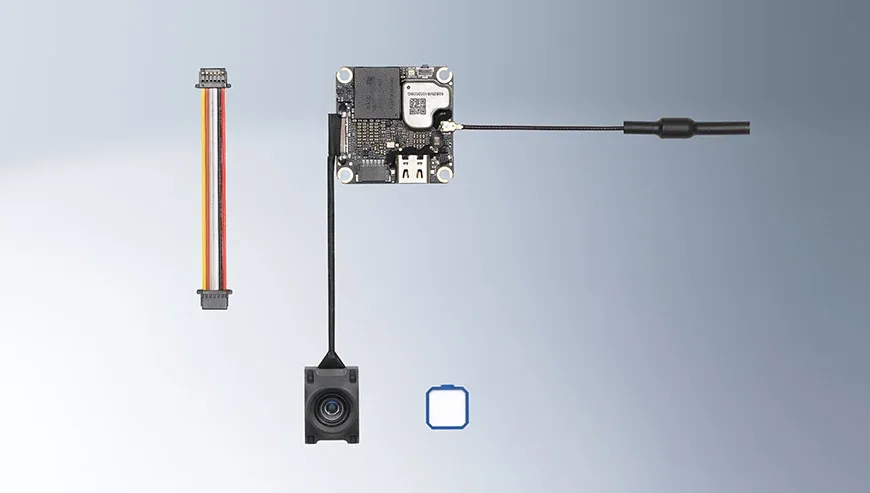

Betaflight OSD, Canvas Mode i integracja z kontrolerem lotu

DJI O4 Air Unit obsługuje kontrolery lotu pracujące z Betaflight 4.3.0 lub nowszym. Dzięki temu na ekranie gogli można prezentować ważne informacje dotyczące pracy drona. Tryb Canvas oraz Betaflight OSD pozwalają swobodnie dostosować układ ekranu do preferowanego sposobu latania, m.in. przez wyświetlanie danych potrzebnych podczas treningu.

Przy montażu trzeba poprawnie połączyć przewody sygnałowe i zasilanie. Schemat połączeń zależy od konkretnego kontrolera lotu: jego oznaczenia TX i RX należy sprawdzić w instrukcji płytki oraz w dokumentacji DJI O4 Air Unit. Nie należy zgadywać kolejności przewodów ani podłączać napięcia wyższego niż dopuszczone w specyfikacji.

Zaawansowani użytkownicy mogą konfigurować prezentowane informacje w Betaflight, ale nie wszystkie funkcje są dostępne bez prawidłowej konfiguracji urządzeń. Po instalacji warto sprawdzić działanie podglądu, kanałów sterowania i OSD jeszcze przed zamontowaniem śmigieł.

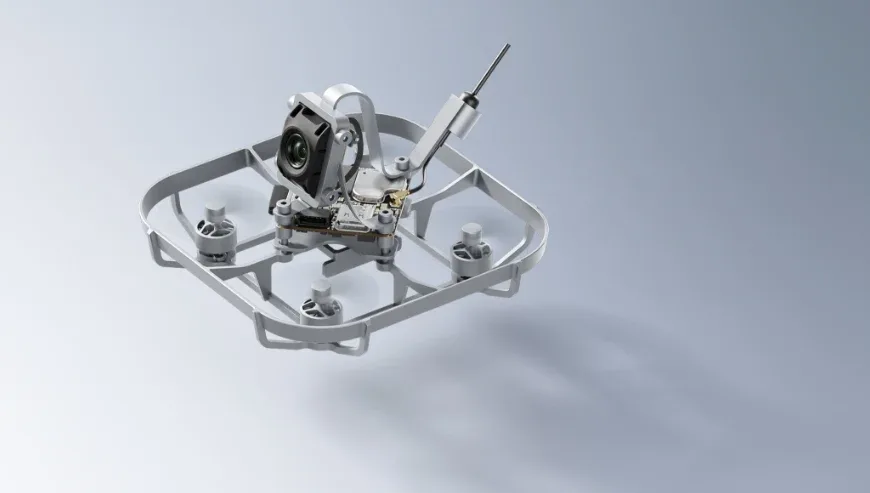

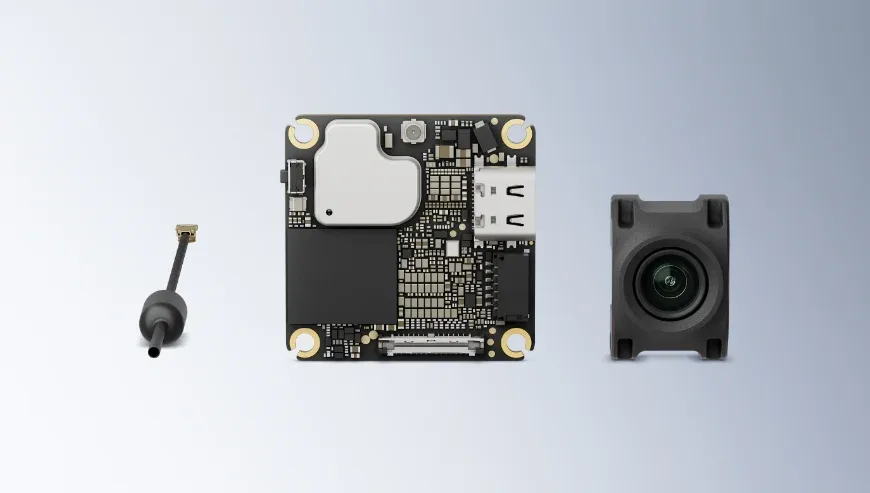

Niewielka masa i montaż w dronie FPV

Wymiary modułu transmisji DJI O4 Air Unit wynoszą 30 × 30 × 6 mm, a masa modułu z kamerą około 8,2 g bez uchwytu obiektywu i anteny. Kabel koncentryczny kamery ma 50 mm długości, podobnie jak przewód 3 w 1. Dzięki zwartej formie moduł DJI O4 Air Unit może być dobrym wyborem do ciasnych konstrukcji.

DJI rekomenduje DJI O4 Air Unit szczególnie do ram o przekątnej 2 cali i mniejszych, ale ostateczna możliwość montażu zależy od geometrii ramy, mocowania kamery i przestrzeni na antenę. Montaż powinien zapewnić ochronę kabla koncentrycznego i odpowiednie chłodzenie. Moduł transmisji obrazu emituje ciepło, dlatego unikaj blokowania otworów wentylacyjnych.

Przed pierwszym lotem sprawdź mechaniczne zabezpieczenie kamery, odległość od śmigieł i swobodę prowadzenia przewodów. Mały rozmiar nie oznacza odporności na uderzenia bez dodatkowej ochrony. Dobrze wykonany montaż wspiera niezawodną transmisję i ogranicza ryzyko uszkodzeń.

Pamięć 23 GB i zapis bez kart microSD

DJI O4 Air Unit wyposażono we wbudowaną pamięć 23 GB. Nagrywanie odbywa się bezpośrednio w module, więc nie musisz montować dodatkowych kamer tylko po to, aby uzyskać plik wideo 4K. Jest to przydatne w niewielkich dronach, gdzie każdy gram ma znaczenie.

Standardowa wersja DJI O4 Air Unit nie obsługuje kart microSD. Nie należy więc szukać dla niej listy zalecanych kart microSD ani zakładać, że nośnik można rozszerzyć po zakupie. Przed dłuższą sesją skopiuj nagrania i sprawdź dostępne miejsce, aby nie utracić możliwości zapisu kolejnych filmów.

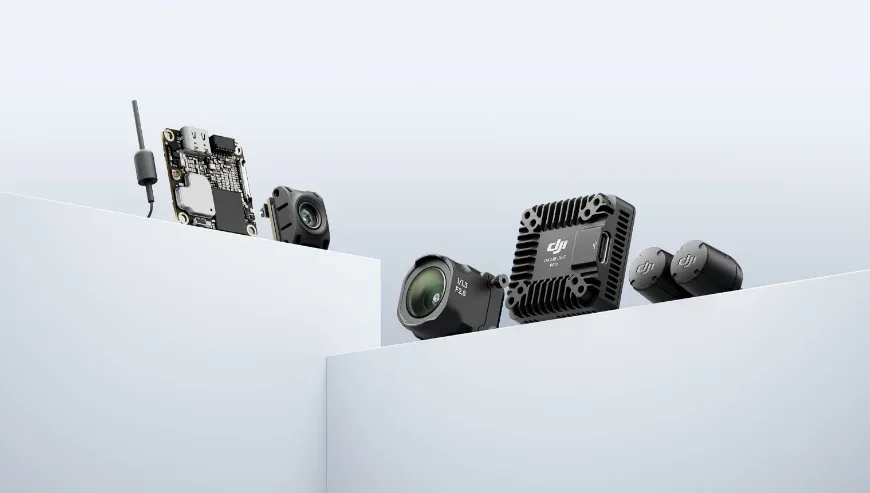

DJI O4 Air Unit czy O4 Air Unit Pro – co wybrać?

DJI O4 Air Unit i DJI O4 Air Unit Pro należą do tej samej rodziny, ale odpowiadają na odmienne potrzeby. Podstawowy DJI O4 Unit waży około 8,2 g z kamerą (bez uchwytu i anteny), nagrywa do 4K/60FPS, ma matrycę CMOS 1/2 cala i zasięg transmisji wideo do 6 km w standardzie CE. To rozwiązanie szczególnie atrakcyjne dla lekkich i niewielkich konstrukcji FPV.

DJI O4 Air Unit Pro wykorzystuje większy sensor 1/1,3 cala, pozwala nagrywać do 4K/120FPS i oferuje tryb kolorów 10-bit D-Log M. Wspiera też szerszy kąt widzenia do 155° przy określonych ustawieniach. DJI O4 Air Unit Pro jest większy, cięższy i rekomendowany do konstrukcji od 3 cali. Jego maksymalny testowy zasięg wideo w CE to 8 km z kompatybilnymi goglami.

Najniższe opóźnienie wersji Pro z DJI Goggles 3 w trybie Racing to 15 ms, a standardowego DJI O4 Air Unit – 20 ms. Nie należy przypisywać liczb 15 ms i 4K/120FPS standardowemu modelowi. Wybór zależy od miejsca w ramie, masy całego drona oraz oczekiwanego sposobu rejestrowania materiałów.

Uruchomienie, konfiguracja i bezpieczeństwo

Przed aktywacją DJI O4 Air Unit zapoznaj się z instrukcją producenta, wymaganiami oprogramowania oraz procedurą łączenia z goglami. Po prawidłowym podłączeniu i uruchomieniu należy wykonać wymagane parowanie oraz ewentualną aktywację przy użyciu aktualnego narzędzia DJI. Konkretny przebieg może się różnić zależnie od wersji oprogramowania.

Podczas konfiguracji kontrolera lotu upewnij się, że zasilanie mieści się w zakresie 3,7–13,2 V. W trakcie testów na stole zapewnij przepływ powietrza; nie zostawiaj długo włączonego modułu bez chłodzenia. Zawsze wykonuj testy silników bez śmigieł. To podstawowe środki bezpieczeństwa przy budowie własnego drona FPV.

W przypadku problemów z obrazem sprawdź połączenia, wersje firmware, poprawność parowania i ustawienia regionalne. Nie zwiększaj mocy nadajnika ponad limity obowiązujące w kraju użytkowania. Jeśli diagnoza wymaga wsparcia, skorzystaj z dokumentacji lub pomocy technicznej DJI.

Najważniejsze cechy DJI O4 Air Unit

DJI O4 Air Unit oferuje połączenie kompaktowych wymiarów, kamery 4K, cyfrowego podglądu Full HD i integracji z popularnymi kontrolerami lotu. To rozwiązanie dla osób, którym zależy na jakości transmisji wideo i niskiej masie całego zestawu. Najważniejsze funkcje przedstawiono poniżej.

• Cyfrowy podgląd 1080p do 100 kl./s.
• Nagrywanie 4K do 60 kl./s i pamięć wewnętrzna 23 GB.
• Masa około 8,2 g bez uchwytu obiektywu i anteny.
• RockSteady 3.0+ i możliwość stabilizacji w Gyroflow.
• Racing Mode oraz Betaflight OSD/Canvas.
• Wsparcie DJI Goggles 3, N3, 2 i Integra w zgodnych konfiguracjach.

FAQ – pytania o DJI O4 Unit

Czym jest DJI O4 Air Unit? To moduł kamery i cyfrowej transmisji wideo, który montuje się w dronie FPV; nie jest samodzielnym dronem. Pozwala widzieć obraz na żywo w kompatybilnych goglach i nagrywać wideo na pamięć wbudowaną.

Czy DJI O4 Air Unit obsługuje tryb Manual? Tryb Manual dotyczy sposobu sterowania dronem i jego kontrolera lotu; sam moduł transmisji nie zapewnia trybu lotu. DJI O4 Air Unit oferuje natomiast tryb Racing dla konfiguracji transmisji wideo.

Czy DJI O4 Unit potrzebuje karty microSD? Nie. Podstawowa wersja ma 23 GB pamięci i nie obsługuje kart microSD. Czy działa z DJI Goggles Integra? Tak, w obsługiwanej konfiguracji; przy sterowaniu aparaturą DJI jest to DJI FPV Remote Controller 2.

Jaka jest cena DJI O4 Air Unit? Aktualną cenę i dostępność sprawdź na karcie produktu MEGADRON. Cena może ulegać zmianie, dlatego nie podajemy jej na stałe w opisie. Czy zasięg do 6 km oznacza, że można tyle odlecieć? Nie – to laboratoryjna wartość maksymalnej komunikacji w standardzie CE, nie zalecany ani prawnie dozwolony dystans lotu.

Jak dobrać DJI O4 Unit do własnego projektu FPV?

Najpierw sprawdź ilość miejsca w ramie. Standardowy DJI O4 Air Unit ma niewielką kamerę, ale trzeba jeszcze wyznaczyć trasę dla przewodu koncentrycznego, przewodu 3 w 1 i anteny. Nie wystarczy porównać samych wymiarów modułu transmisji z rysunkiem ramy. Oceń też sposób mocowania kamery, kąt pochylenia, miejsce na złącza i chłodzenie. W praktyce prawidłowa instalacja wpływa zarówno na trwałość, jak i jakość transmisji wideo.

Następnie sprawdź zasilanie kontrolera lotu i kompatybilność sygnałów. DJI O4 Air Unit potrzebuje odpowiedniego napięcia i poprawnego połączenia z elektroniką drona. W przypadku używania oddzielnej aparatury i odbiornika ELRS lub innego systemu radio trzeba zaplanować także ich montaż. Gogle odbierają obraz, ale nie zastąpią niezależnego toru sterowania, jeśli w Twoim zestawie to on odpowiada za komendy pilota.

Na koniec określ priorytet: masa, szczegółowość nagrań czy parametry transmisji. Gdy budujesz kompaktowego whoopa lub drona treningowego, standardowy DJI O4 Unit może być rozsądnym kompromisem. Jeśli przygotowujesz większą konstrukcję do profesjonalnego filmowania, rozważ DJI O4 Air Unit Pro. W obu przypadkach zweryfikuj warunki korzystania z pasm radiowych i zgodność firmware przed pierwszym lotem.

Specyfikacja techniczna DJI O4 Air Unit

Zawartość opakowania

• DJI O4 Air Unit – moduł transmisji × 1
• DJI O4 Air Unit – kamera × 1
• Antena × 1
• Przewód 3 w 1 × 1
