Rama dla BetaFPV Pavo20 Pro II | (czarna)

BetaFPV / Pavo20 Pro II / O4 Air Unit Pro Frame / 01090034_6

Rama dla BetaFPV Pavo20 Pro II | czarna

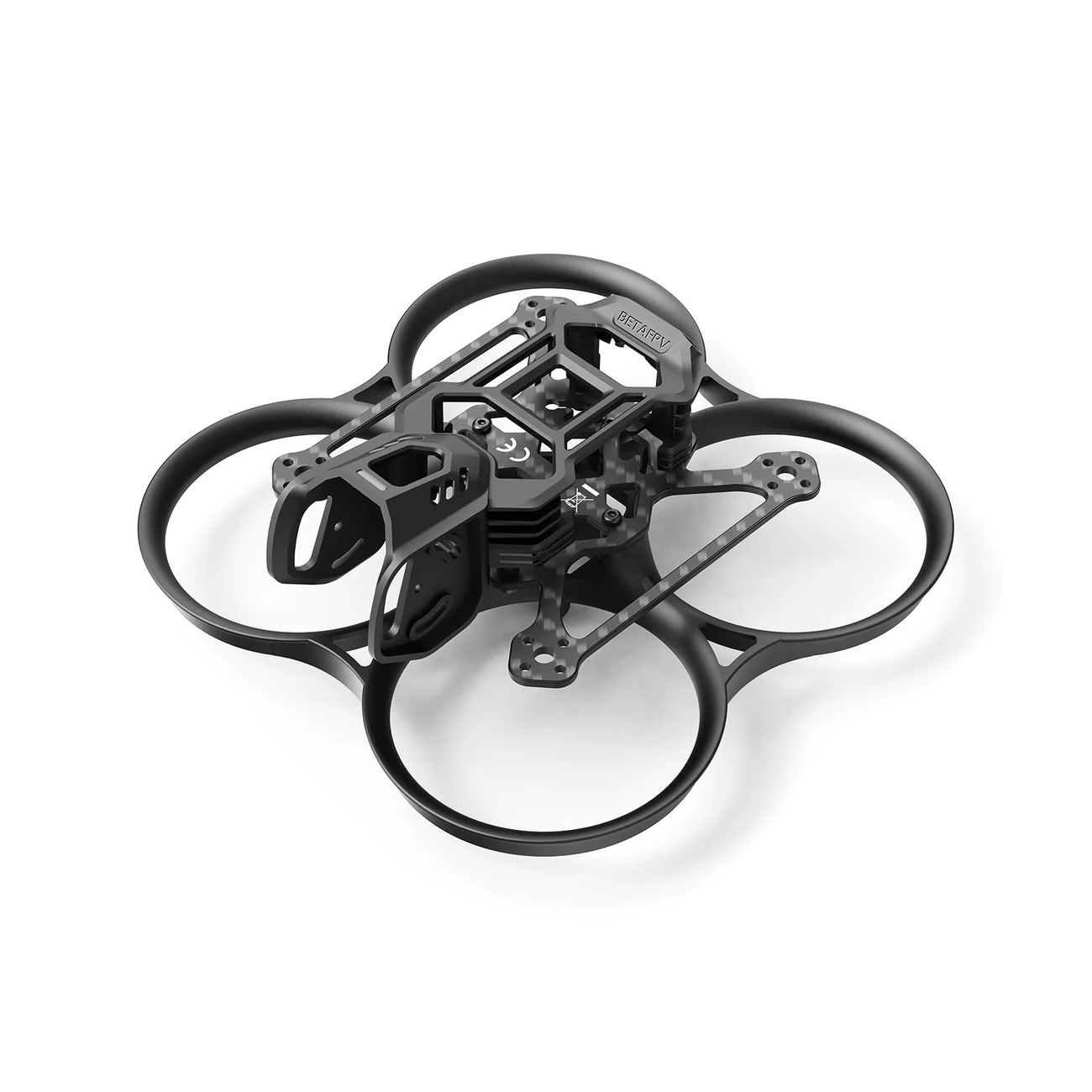

BetaFPV Pavo20 Pro II Brushless Whoop Frame to czarna rama przeznaczona do cinewhoopa 2.2″ Pavo20 Pro II. Konstrukcja została przygotowana jako wersja O4 Air Unit Pro Frame i obejmuje płytę górną, kanał whoop duct oraz uchwyt dla systemu DJI O4 Air Unit Pro.

Rama jest przeznaczona do budowy lub serwisowej wymiany platformy Pavo20 Pro II, szczególnie w konfiguracjach FPV wykorzystujących DJI O4 Air Unit Pro, DJI O4 Wide Air Unit lub DJI O4 Air Unit.

Konstrukcja dla cinewhoopa 2.2″ Pavo20 Pro II

Rama została zaprojektowana specjalnie dla platformy Pavo20 Pro II o rozstawie osi 93,9 mm. Producent zastosował konstrukcję typu whoop z kanałami ochronnymi, dzięki czemu rama łączy sztywność potrzebną w locie FPV z ochroną śmigieł charakterystyczną dla cinewhoopów.

Wersja O4 Air Unit Pro Frame zawiera czarną płytę górną, czarny kanał whoop duct oraz uchwyt O4 Air Unit Pro, co pozwala przygotować kompletną bazę pod konfigurację Pavo20 Pro II.

Montaż na 4 śruby i zwiększona sztywność

BetaFPV zastosował system montażu oparty na 4 śrubach, osadzonych nakrętkach i podpartej strukturze. Rozwiązanie ogranicza liczbę czynności montażowych oraz zapewnia pewne połączenie elementów ramy.

Formowana wtryskowo konstrukcja wykorzystuje trzy prowadzone punkty montażowe, które pomagają w prawidłowym ustawieniu płyty karbonowej i ograniczają ugięcia platformy.

Kanały PA12/PP i poprawiona aerodynamika

Rama wykorzystuje materiały PA12/PP oraz pogrubione kanały whoop duct. Producent wskazuje na konstrukcję odporną na uderzenia, wzmocniony przekrój kanałów oraz dłuższą żywotność elementów narażonych na kontakt z przeszkodami.

Kanały zostały zaprojektowane z myślą o dynamice przepływu powietrza. Według producenta taka konstrukcja może zapewnić wzrost ciągu o 8–11% względem rozwiązań bez kanałów.

Kompatybilność z systemami DJI O4

Przeprojektowana płyta karbonowa rozszerza kompatybilność ramy z popularnymi systemami HD VTX. Rama obsługuje DJI O4 Air Unit Pro, DJI O4 Wide Air Unit oraz DJI O4 Air Unit.

To rozwiązanie pozwala zbudować Pavo20 Pro II w konfiguracji nastawionej na nagrania HD, zachowując konstrukcję dopasowaną do niewielkiej platformy 2.2″.

Uchwyt O4 Air Unit Pro z regulacją kamery

W zestawie znajduje się uchwyt O4 Air Unit Pro. Producent zastosował panel ochronny kamery, podwójne otwory mocujące oraz regulację pochylenia kamery w zakresie 0–40°.

Uchwyt przewiduje również dostęp do filtra ND oraz mocowania anten ustawione pod kątem 30°. Konstrukcja jest składana z użyciem 8 półgwintowanych śrub i została zaprojektowana z myślą o stabilnym montażu systemu wideo.

Tłumienie drgań i mocowanie akumulatora

Rama wykorzystuje rozwiązanie gumowych elementów tłumiących z serii Pavo. System ma ograniczać przenoszenie drgań na elektronikę oraz układ HD, wspierając stabilniejszy obraz podczas lotu.

Producent zastosował otwarty system paska akumulatora oraz boczny slot ograniczający przesuwanie pakietu. Rozwiązanie zostało przygotowane z myślą o pewnym trzymaniu baterii podczas dynamicznych manewrów.

Mocowania GPS i buzzer bracket

W zestawie producent przewidział elementy montażowe dla GPS i buzzera. Rama zawiera dwa uchwyty GPS: 22 × 22 mm oraz 14 × 17 mm, a także uchwyt buzzera.

BetaFPV podaje kompatybilność uchwytów GPS z większością modułów 12x oraz 18x, co pozwala przygotować konfigurację pod funkcje nawigacyjne i łatwiejsze odnajdywanie modelu po lądowaniu.
