Odbiornik BetaFPV ELRS Lite RX 2.4GHz - Flat V1.1

Odbiornik BetaFPV ELRS Lite RX 2.4GHz - Flat V1.1

Odbiornik BETAFPV Lite oparty jest na projekcie ExpressLRS, otwartym źródle linku RC do zastosowań w modelach RC. Celem ExpressLRS jest uzyskanie jak najlepszej wydajności połączenia zarówno pod względem prędkości, opóźnienia, jak i zasięgu. Dzięki temu ExpressLRS jest jednym z najszybszych dostępnych połączeń RC, oferując jednocześnie długozasięgowe możliwości.

Nano RX czy Lite RX

Jaka jest główna różnica między odbiornikiem Nano a Lite?

Odbiornik Nano (wersja 2.4G) jest pierwszym i (na razie) jedynym odbiornikiem z wzmacniaczem mocy (PA+LNA). Posiada wyjście telemetrii 100mW i lepszą czułość przy dłuższym zasięgu. Odbiornik Lite nie posiada wzmacniacza PA/LNA, więc moc telemetrii wynosi 17mW, co jest wynikiem chipu RF SX1280.

Oprócz tego, odbiornik Nano wyposażony jest w zewnętrzną antenę dipolową typu T. Odbiornik Lite ma wbudowaną antenę ceramiczną SMD, która teoretycznie nie oferuje tak dużego zasięgu.

Zalecamy odbiornik Nano, jeśli miejsce na dronie jest wystarczające. Na dronach typu whoop o rozmiarze 65-85mm, które mają ograniczoną przestrzeń i muszą być lekkie, lepszym wyborem jest odbiornik Lite.

Antena wieżowa czy antena płaska

Nowy odbiornik Lite z anteną płaską charakteryzuje się bardzo cienką płytką o grubości 3mm i wadze 0,53g, co wymaga mniejszej przestrzeni montażowej w dronach o ograniczonej przestrzeni. Ponadto, solidna antena płaska bez nieregularnych części jest w stanie wytrzymać upadki, dzięki czemu odbiornik jest mniej podatny na uszkodzenia.

Bez względu na to, czy wybierzesz antenę wieżową, czy płaską, obie wersje dobrze sprawdzają się w kontroli, zasięgu i stabilności, zapewniając świetne doświadczenia z lotu. Poniższa tabela przedstawia podstawowe informacje o obu antenach. Widać, że obie anteny mają prawie identyczną wydajność pod względem wzmocnienia. Jednak efektywność anteny płaskiej jest lepsza niż anteny wieżowej. Mimo to, zarówno antena wieżowa, jak i płaska V1.1 osiągają zasięg około 600 metrów w tych samych warunkach.

Antena płaska V1.0 i V1.1

Antena płaska V1.1 odbiornika ELRS Lite pojawia się ponownie. Problemy z zasięgiem i failsafe w okolicach 100 metrów zostały rozwiązane w porównaniu do wersji V1.0. Teraz odbiornik z anteną płaską V1.1 może osiągnąć zasięg 600 metrów przy użyciu anteny BETAFPV Moxon TX (używając modułu TX BETAFPV Nano).

Wcześniej, antena płaska V1.0 prowadziła do failsafe w okolicach 100 metrów z RSSI wynoszącym -95dBm, co nie osiągało oczekiwanego zasięgu w porównaniu do wersji beta. Niemniej jednak, świetnie sprawdzała się w zamkniętych przestrzeniach do wyścigów i lotów typu whoop.

Jeśli kupiłeś ten odbiornik przed marcem 2022 roku i napotkałeś problemy, zwrócimy Ci pieniądze lub wyślemy nowy model, który rozwiązuje problemy z zasięgiem.

Proszę, skontaktuj się z nami wysyłając e-mail na adres support@betafpv.com, a nasz zespół wsparcia pomoże Ci.

Odbiorniki BETAFPV ExpressLRS

Wybór odpowiedniego odbiornika do latania dronem FPV lub innymi modelami RC jest bardzo ważny. Odbiorniki BETAFPV ExpressLRS, w tym ELRS Lite, Nano, Micro oraz najnowszy SuperD, doskonale spełniają wymagania pilotów podczas latania FPV.

Antena Płaska V1.0 i V1.1

Odbiornik ELRS Lite z anteną płaską V1.1 wraca do Ciebie. Problemy z zasięgiem i failsafe w okolicach 100 metrów zostały rozwiązane w porównaniu do wersji V1.0. Teraz odbiornik z anteną płaską V1.1 może osiągnąć zasięg 600 metrów przy użyciu anteny BETAFPV Moxon TX (używając modułu TX BETAFPV Nano).

Wcześniej, antena płaska V1.0 prowadziła do failsafe w okolicach 100 metrów z wartością RSSI wynoszącą -95dBm, co nie osiągało oczekiwanego zasięgu w porównaniu do wersji beta. Niemniej jednak świetnie sprawdzała się w zamkniętych przestrzeniach do wyścigów i lotów typu whoop.

Odbiorniki BETAFPV ExpressLRS

Wybór odpowiedniego odbiornika do latania dronem FPV lub innymi modelami RC jest bardzo ważny. Odbiorniki BETAFPV ExpressLRS, w tym ELRS Lite, Nano, Micro oraz najnowszy SuperD, doskonale spełniają wymagania pilotów podczas latania FPV.

Specyfikacja

• Waga: 0.47g (z anteną ceramiczną Tower SMD), 0.53g (z anteną ceramiczną Flat SMD)
• Rozmiar: 10mm*10mm*6mm (Tower), 11mm*10mm*3mm (Flat)
• MCU: ESP8285
• Moc telemetrii: 17mW
• Pasmo częstotliwości (wersja odbiornika Nano 2.4G): 2.4GHz ISM
• Napięcie wejściowe: 5V
• Antena: Zintegrowana antena ceramiczna SMD

Diagram

Diagram odbiornika Lite z anteną wieżową wersji 2.4G, jak pokazano poniżej.

Diagram odbiornika Lite z anteną płaską wersji 2.4G, jak pokazano poniżej.

Uwaga: Obecna wersja oprogramowania odbiornika Lite z anteną wieżową lub anteną płaską v1.1 produkowaną przez naszą firmę to ELRS 3.3.0; Zespół innowacyjny ELRS oficjalnie wydał wersję 3.3.0. Jeśli chcesz zainstalować oficjalne oprogramowanie ELRS, pobierz najnowszy ExpressLRS-Configurator lub zapoznaj się z naszym podręcznikiem dotyczącym aktualizacji. Znacząco, moduł TX i odbiornik muszą być w tej samej wersji ELRS, w przeciwnym razie częstotliwość nie będzie mogła się poprawnie dopasować.

Dowiedz się więcej o ExpressLRS

ExpressLRS to open-source'owy link RC przeznaczony do aplikacji RC. Każdy może znaleźć ten projekt na Github lub dołączyć do dyskusji w grupie na Facebooku.

ExpressLRS oparty jest na sprzęcie Semtech Lora SX127x lub SX1280 dla odbiornika (RX) i nadajnika (TX). Ma na celu osiągnięcie najlepszej możliwej wydajności łącza pod względem prędkości, opóźnienia i zasięgu. Na 900 MHz wspierane jest maksymalnie 200 Hz częstotliwości pakietów. Na 2.4 GHz wspierane jest obecnie 500Hz przy użyciu specjalnej wersji OpenTX. To sprawia, że ExpressLRS jest jednym z najszybszych dostępnych łączy RC, oferując jednocześnie doskonały zasięg.

Coraz więcej dostawców zaczyna wspierać protokół radiowy ExpressLRS w różnych częściach, takich jak nadajnik radiowy z ELRS w standardzie, drony z wbudowanym odbiornikiem ELRS, moduł TX ELRS do gniazda JR lub Nano. Zespół BETAFPV bierze udział w tym projekcie, dostarczając szereg komponentów ExpressLRS.

Konfiguracja i Parowanie

ExpressLRS używa protokołu szeregowego Crossfire (znanego również jako protokół CRSF) do komunikacji między odbiornikiem a płytą kontrolera lotu. Upewnij się, że Twoja płyta kontrolera lotu obsługuje protokół CRSF. Następnie, używając kontrolera lotu z oprogramowaniem Betaflight, pokażemy, jak ustawić protokół CRSF.

Połączenie między odbiornikiem ELRS Lite a płytą FC przedstawiono poniżej.

Włącz odpowiedni UART (np. UART3 poniżej) jako Serial Rx w zakładce "Ports" w Betaflight Configurator.

W zakładce "Configuration", wybierz "Serial-based receiver" w panelu "Receiver", a następnie wybierz "CRSF" jako protokół. Telemetria jest opcjonalna i spowoduje zmniejszenie częstotliwości aktualizacji drążków z powodu używania tych slotów na telemetrię.

Odbiornik Lite jest wyposażony w oficjalną wersję protokołu V2.0.0 i nie zawiera frazy parowania. Odbiornik Lite może wejść w tryb parowania przez trzykrotne włączenie/wyłączenie zasilania.

• Podłącz odbiornik Lite i odłącz go trzy razy;
• Upewnij się, że dioda LED miga szybko dwukrotnie, co oznacza, że odbiornik jest w trybie parowania;
• Upewnij się, że moduł TX lub nadajnik radiowy wszedł w tryb parowania, wysyłając sygnał parowania;
• Jeśli odbiornik ma stałe światło, oznacza to, że jest sparowany.

Uwaga: Parowanie raz i odbiornik przechowa informacje o parowaniu. Po ponownym zasileniu połączenie automatycznie się nawiąże.

Uwaga: Jeśli ponownie zaktualizujesz oprogramowanie odbiornika z własną frazą parowania, upewnij się, że moduł TX ma tę samą frazę parowania. W tej sytuacji moduł TX i odbiornik połączą się automatycznie.

FAQ

Pobierz podręcznik użytkownika odbiornika BETAFPV ELRS Nano.

Rekomendujemy ExpressLRS Recovery Dongle do przywracania odbiornika po awarii.

Biorąc pod uwagę klientów, którzy latają dronami typu whoop w pomieszczeniach lub na krótkim zasięgu, poniżej 100m, odbiornik Lite z anteną płaską V1.0 będzie kompatybilny z ich potrzebami. Jeśli chcesz latać dronami na długim zasięgu, wybierz antenę wieżową lub antenę płaską V1.1.

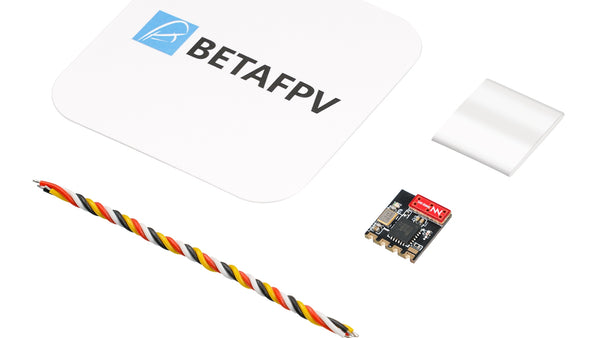

Opakowanie

• 1 * odbiornik BETAFPV ELRS Lite (antena płaska V1.1)
• 2 * zapasowe rurki termokurczliwe
• 4 * 30awg przewody silikonowe (1 czarny, 1 czerwony, 1 biały, 1 żółty)
