Nadajnik BetaFPV SuperG Nano (szary)

Nadajnik BetaFPV SuperG Nano (szary)

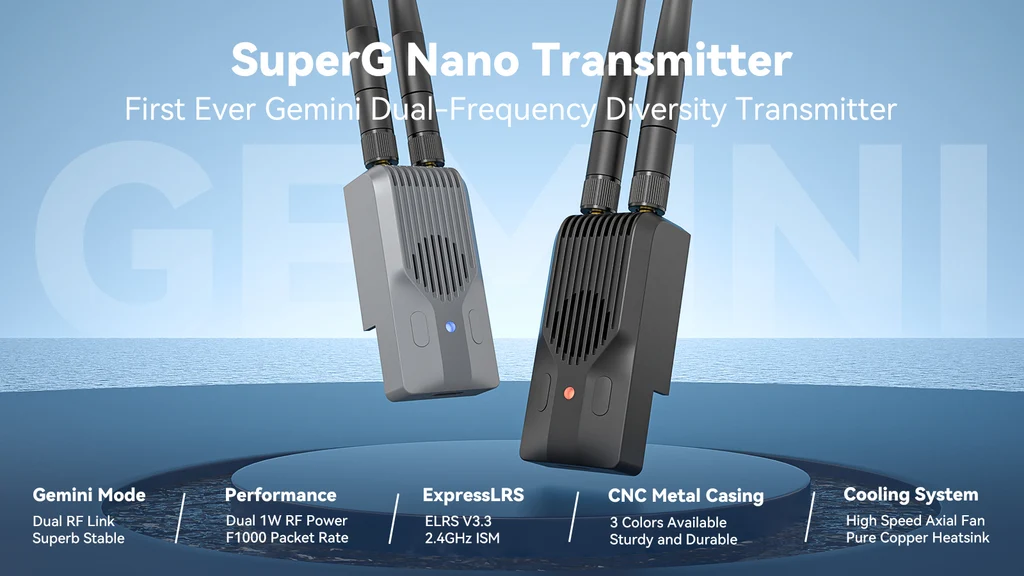

Bazując na ELRS V3.3 i we współpracy z zespołem deweloperów ELRS, powstał pierwszy w historii Gemini Dual-Frequency Diversity Transmitter! Obecnie nadajnik SuperG Nano może być w pełni aktywowany, aby osiągnąć najlepszą jakość połączenia, współpracując z odbiornikami typu SuperD lub SuperP. Dzięki podwójnej mocy nadawania 1 W, wyróżnia się doskonałą odpornością na zakłócenia i stabilnością, co czyni go idealnym rozwiązaniem dla wymagających zastosowań, takich jak wyścigi FPV, loty dalekiego zasięgu i profesjonalna fotografia.

Najważniejsze cechy

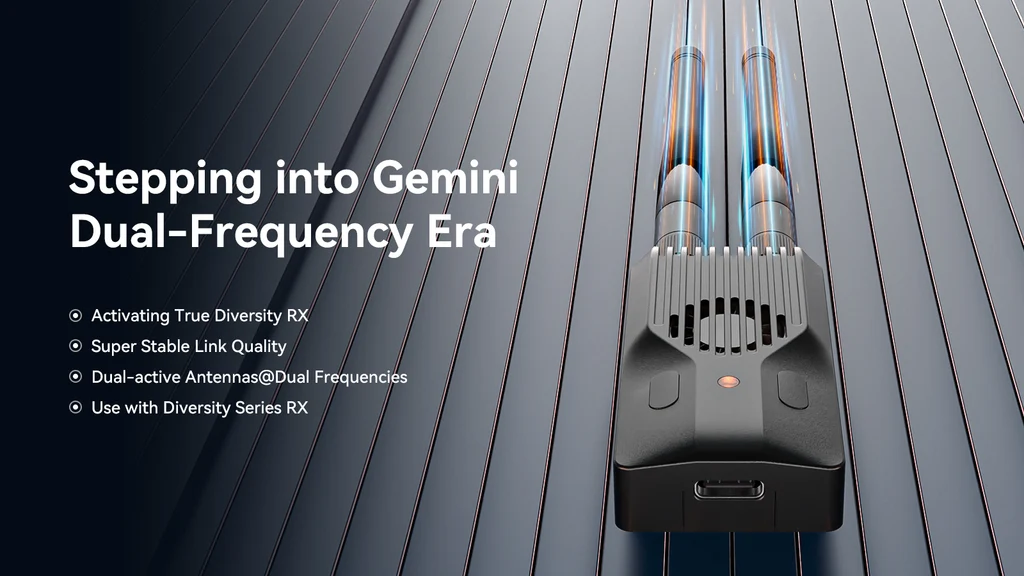

• Wprowadzenie pionierskiego nadajnika Gemini Dual-Frequency Diversity, wprowadzającego ELRS w erę podwójnych częstotliwości.
• Podwójna moc nadawania 1 W zapewnia wzmocnioną siłę sygnału, większy zasięg transmisji i znaczące zwiększenie zasięgu sterowania.
• W połączeniu z istniejącymi odbiornikami true diversity, aktywacja trybu Gemini gwarantuje niezakłóconą stabilność sygnału nawet w najbardziej skomplikowanych środowiskach radiowych.
• Precyzyjnie wykonana obudowa z aluminium CNC umożliwia efektywne przewodzenie ciepła, uzupełniona inteligentnie zaprojektowanym systemem odprowadzania ciepła.
• Wyposażony w 2 konfigurowalne przyciski i 1 port USB, nadajnik wspiera zewnętrzne źródła zasilania, umożliwiając niezawodne wyprawy dalekiego zasięgu.

Specyfikacja

• Produkt: Moduł Nadajnika BETAFPV SuperG Nano | ELRS 2.4G
• Waga: 44,8 g
• Kolor: Czarny, Czerwony, Szary
• Złącze antenowe: 2* RP-SMA
• Moc RF: 25mW/50mW/100mW/250mW/500mW/1000mW
• Szybkość pakietów: 50Hz/100Hz/150Hz/250Hz/333Hz/500Hz/D250/D500/F500/F1000
• Pasmo częstotliwości: 2.4GHz ISM
• Backpack: Wsparcie
• Napięcie wejściowe: 7V~13V DC
• Prąd znamionowy: 8V, 1000mA@1000mW, 1:128, tryb Gemini
• Port USB: Type-C
• Napięcie wentylatora: 5V
• Domyślna wersja oprogramowania: ExpressLRS V3.3.0
• Nazwa docelowa: BETAFPV SuperG Nano 2.4GHz TX

Diagram

Poniżej znajduje się schemat nadajnika SuperG Nano.

Uwaga: Proszę zamontować antenę przed włączeniem urządzenia. W przeciwnym razie układ PA w nadajniku SuperG Nano ulegnie trwałemu uszkodzeniu.

Poniżej przedstawiono porównanie trzech produktów: SuperG Nano Transmitter, ELRS Nano TX Module oraz ELRS Micro TX Module. Pokazuje ono postępy i specyfikacje w porównaniu z poprzednimi wersjami.

Dowiedz się więcej o trybach Diversity i Gemini

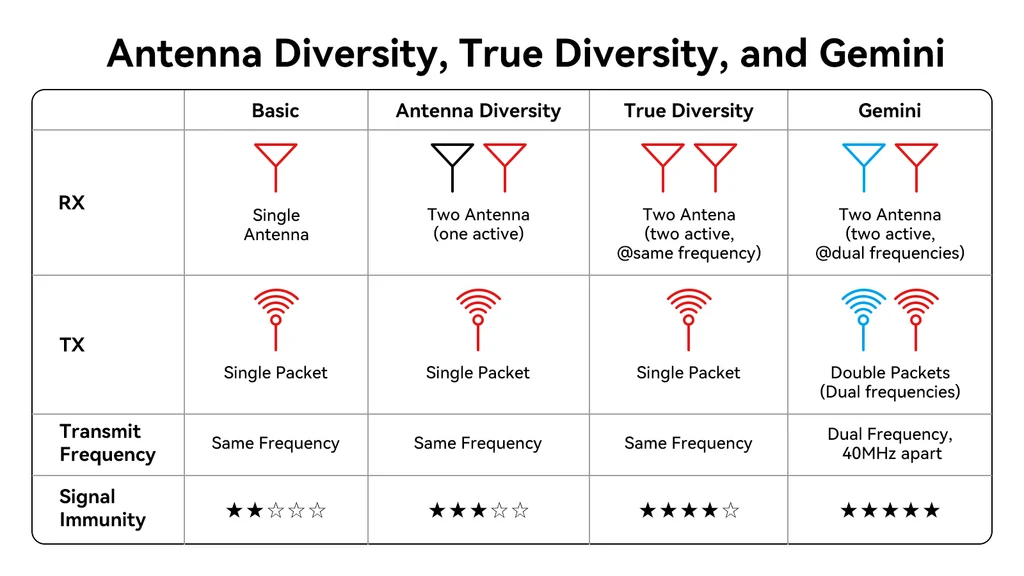

• Tryb Diversity z dwiema antenami. Anteny są regularnie przełączane w celu odczytu wartości RSSI sygnału i wyboru anteny do odbioru danych.
• Tryb True Diversity, w którym obie anteny odbierają dane na tej samej częstotliwości, a antena, która pierwsza odbierze poprawne dane, jest używana.
• Tryb Gemini, gdzie dwie anteny jednocześnie odbierają dane telemetryczne z różnicą częstotliwości 40 MHz. Dane są również przesyłane jednocześnie, ale na różnych częstotliwościach. Oznacza to, że te same pakiety danych mogą być odbierane na różnych częstotliwościach i przez różne anteny. Tryb ten zapewnia stabilny lot nawet w trudnych warunkach radiowych.

Spośród nich Gemini jest najbardziej zaawansowaną funkcją ExpressLRS – trybem, który obecnie oferuje najwyższą stabilność odbioru sygnałów i większą odporność na zakłócenia, co czyni go odpowiednim do różnych zastosowań.

SuperG Nano Transmitter obsługuje tryb Gemini. W teście pokazano, że przy częstotliwości odświeżania 1000Hz wartość LQ w trybie True Diversity waha się między 90 a 100. Po przełączeniu na tryb Gemini wartość LQ stabilizuje się na poziomie 99-100. To dowodzi, że ELRS dokłada wszelkich starań, aby zapewnić stabilność połączenia.

Połączenie z Diversity RX

Tryb Gemini opiera się na sprzętowej podstawie odbiorników True Diversity i wymaga modułu wysokiej częstotliwości z podwójnym wyjściem RF. Przy zastosowaniu z produktami serii Super zalety trybu Gemini mogą być w pełni wykorzystane. Efekty użycia nadajnika i odbiornika w różnych trybach przedstawiono poniżej:

Użycie tego rozwiązania wraz z odbiornikiem True Diversity zapewnia niezwykle stabilne i silne połączenie radiowe, umożliwiając pilotom lot w każdym środowisku wymagającym wyjątkowej stabilności sygnałów i niskich opóźnień. Obejmuje to loty dalekiego zasięgu, loty wieloosobowe oraz wyścigi FPV. Zapewnia pilotom solidne i dynamiczne doświadczenia lotu.

Podwójna moc wyjściowa 1W

SuperG Nano Transmitter z podwójnymi aktywnymi antenami na podwójnych częstotliwościach, z których każda ma moc transmisji 1W. Doświadcz silniejszych sygnałów, większych odległości transmisji i zwiększonego zasięgu zdalnego sterowania.

Iteracja Systemu Chłodzenia

Obudowa wykonana jest z aluminium CNC z anodowaną powierzchnią dla trwałości. Dzięki zoptymalizowanemu przepływowi powietrza wewnątrz i wentylatorowi o dużej prędkości z miedzianymi żebrami radiatora, skutecznie rozprasza ciepło. Lataj z pewnością siebie i ciesz się niezawodną wydajnością za każdym razem.

Kompatybilność z Większością Nadajników TX

SuperG Nano Transmitter można konfigurować za pomocą skryptu LUA. Nadajniki radiowe EdgeTX i OpenTX obsługujące CRSF mogą być używane bez problemu. Jest dostępny dla popularnych interfejsów Nano TX, takich jak Radiomaster TX16, Boxer, Zorro, Jumper T16, T20, T Pro oraz Frsky QX7, X9, X Lite.

Uwaga: Nadajnik LiteRadio 3 Pro nie obsługuje podwójnej mocy nadajnika powyżej 100 mW z powodu ograniczeń zasilania.

Wyraź Siebie w Żywych Kolorach

SuperG Nano Transmitter to zaawansowane urządzenie oferujące unikalny, spersonalizowany styl z trzema żywymi opcjami kolorystycznymi: czerwonym, szarym i czarnym. Połączenie eleganckiego designu, doskonałej funkcjonalności i kolorystycznego wyboru idealnie odpowiada na potrzeby tych, którzy szukają stylu i wydajności.

Seria ELRS

Seria ExpressLRS rozszerza swoją ofertę o SuperG Nano Transmitter. Aby osiągnąć wyjątkową jakość połączenia, połącz Gemini TX z odbiornikami z serii Super. BETAFPV wprowadza połączenia ELRS, oferując daleki zasięg, niskie opóźnienia i wysokie częstotliwości odświeżania w systemie sterowania radiowego.

Podstawowa Konfiguracja

SuperG Nano Transmitter został zaprojektowany do odbierania sygnałów za pomocą protokołu Crossfire Serial Data (CRSF). Interfejs modułu wysokiej częstotliwości nadajnika musi obsługiwać wyjście sygnału CRSF. Na przykładzie systemu EdgeTX wyjaśniamy, jak skonfigurować nadajnik, aby przesyłał sygnały CRSF i umożliwił sterowanie za pomocą skryptów Lua.

W systemie EdgeTX przejdź do MODEL SEL, a następnie do menu SETUP. Wyłącz wewnętrzne RF (ustaw na OFF), włącz zewnętrzne RF i ustaw tryb wyjścia na CRSF, jak pokazano na poniższym obrazku.

Skrypty Lua to lekki i kompaktowy język skryptowy, który można osadzić w nadajniku, aby ułatwić dostęp do konfiguracji urządzenia i jej modyfikację.

• Pobierz skrypt elrsV3.lua z BETAFPV Support Center lub ExpressLRS Configurator.
• Skopiuj oficjalny skrypt Lua, elrsV3.lua, na kartę SD nadajnika do folderu Scripts/Tools.
• W systemie EdgeTX przytrzymaj przycisk SYS lub MENU, aby otworzyć menu SD-HC CARD.
• Wybierz skrypt elrsV3.lua i uruchom go.
• Po pomyślnym uruchomieniu skryptu pojawi się interfejs, jak pokazano na ilustracji poniżej.

Przyciski Personalizowane

SuperG Nano Transmitter posiada dwa przyciski, które mogą być dostosowane przez użytkownika. Oto kroki:

1. Włącz WiFi nadajnika lub uruchom go, odczekaj 60 sekund, aby wejść w tryb WiFi za pomocą programowania LUA.
2. Wskaźnik RGB zacznie powoli migać na zielono, wskazując automatyczne włączenie WiFi (nazwa: ExpressLRS TX, hasło: expresslrs).
3. Połącz się z siecią WiFi za pomocą smartfona lub komputera i otwórz przeglądarkę, wpisując adres http://10.0.0.1.
4. Na stronie ustawień przypisz funkcje do przycisków, wybierz typ, liczbę naciśnięć lub czas trwania, a następnie kliknij ZAPISZ.

Aktualna Fabryczna Funkcjonalność Przycisków

Uwaga: Ten nadajnik nie obsługuje przycisków z podświetleniem RGB.

Łączenie i Zewnętrzne Zasilanie

SuperG Nano Transmitter wykorzystuje domyślne oprogramowanie sprzętowe opierające się na oficjalnym protokole ExpressLRS V3.3.0 bez frazy łączenia (Binding Phrase). Odbiornik powinien mieć oprogramowanie w wersji V3.0.0 lub wyższej. Aby zapewnić optymalne działanie, zaleca się, aby anteny nadajnika były umieszczone jak najdalej od siebie.

• Ustaw odbiornik w trybie łączenia i poczekaj na połączenie.
• W Lua skrypcie kliknij "Bind" lub ustawiony przycisk skrótu, aby wejść w tryb łączenia.
• Jeśli wskaźnik jest ciągły, oznacza to, że urządzenie zostało połączone pomyślnie.

Uwaga: Jeśli firmware nadajnika TX zostanie przeprogramowany, a fraza wiązania (Binding Phrase) zostanie skonfigurowana, nie można przejść do trybu wiązania za pomocą powyższej metody. Ustaw odbiornik RX na tę samą frazę wiązania co nadajnik TX, a połączenie nastąpi automatycznie.

Przy mocy nadawania powyżej 500mW nadajnik SuperG Nano wykazuje stosunkowo duże zużycie energii, co skraca żywotność baterii. Aby wydłużyć czas pracy nadajnika, zaleca się korzystanie z zewnętrznego źródła zasilania.

• Zużycie energii nadajnika zależy nie tylko od mocy nadawania, ale także od proporcji telemetrii. Przy wysokiej mocy 500mW i więcej, proporcję zwrotną można ustawić wyżej, aby zmniejszyć zużycie energii i wydłużyć czas użytkowania.
• Na przykład w trybie Gemini zużycie energii przy ustawieniu proporcji zwrotnej na 1:128 wynosi 1000mA, podczas gdy przy ustawieniu 1:2 jest to tylko połowa 1:128.

Uwaga: Gdy napięcie baterii nadajnika radiowego lub zewnętrznego źródła zasilania spadnie poniżej 7V (2S) lub 10.5V (3S), należy ostrożnie używać trybu Gemini przy 500mW i 1W. W przeciwnym razie nadajnik może przejść w stan ponownego uruchamiania z powodu niewystarczającego zasilania, co może prowadzić do utraty kontroli.

FAQ

Podczas nawiązywania połączenia nie można wejść do skryptu LUA.

• Wersja skryptu ELRS LUA jest przestarzała i wymaga aktualizacji do elrsV3.lua.
• Szybkość transmisji nadajnika radiowego jest ustawiona poniżej 400K i należy ją zwiększyć do wartości powyżej tego poziomu.
• Jeśli nie ma opcji zmiany szybkości transmisji, konieczna jest aktualizacja firmware nadajnika radiowego, upewniając się, że EdgeTX ma wersję V2.7.0 lub nowszą.

Jeśli Twój nadajnik radiowy nie może korzystać z szybkości pakietów F1000 lub wyświetla komunikat „Baud rate is too low”.

• Powód: F1000 wymaga szybkości transmisji wyższej niż 400K, a domyślnie szybkość transmisji nadajnika radiowego wynosi 400K.
• Rozwiązanie: Najpierw zaktualizuj ustawienie szybkości transmisji (powyżej 400K) w menu ustawień modelu lub systemowym, a następnie ponownie uruchom nadajnik radiowy, aby zastosować ustawienie. Następnie zmień szybkość pakietów.

Gdy włączone jest F1000, szybkość pakietów między nadajnikiem radiowym a nadajnikiem SuperG Nano jest mniejsza niż 1000.

• Powód: Problem z wersją EdgeTX
• Rozwiązanie: Wersja EdgeTX musi zostać zaktualizowana do 2.8.0 lub nowszej. Nadajnik LiteRadio 3 Pro domyślnie posiada EdgeTX 2.8.0 i nie ma tego problemu.

Domyślne firmware nadajnika SuperG Nano to ELRS V3.3.0, a użytkownicy muszą zaktualizować odbiornik do wersji V3.0.0 lub nowszej, aby związać częstotliwość.

Pakiet

• 1 * Nadajnik SuperG Nano (Czarny/Czerwony/Szary)
• 2 * Antena Klejowa 2.4G
• 1 * Kabel USB do Type-C
• 1 * Kabel Type-C Męski do XT30U Męski
• 1 * Kabel GH1.25 Męski do FUTABA Męski
• 1 * Adapter Modułu Micro-Nano (Wersja Standardowa)
• 1 * Dwustronna Pianka EVA
• 1 * Instrukcja Obsługi
• 1 * Karta Serwisowa
