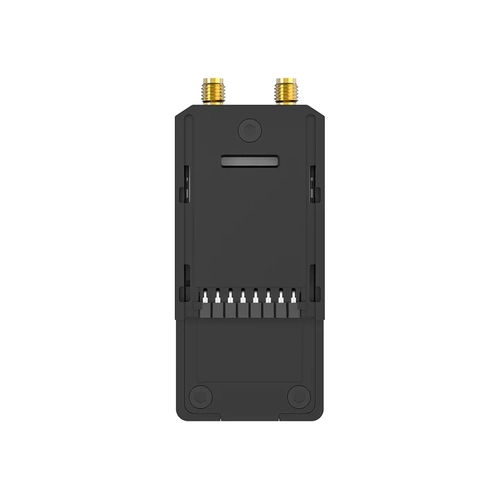

Nadajnik BetaFPV SuperG Nano

Nadajnik BetaFPV SuperG Nano

Na podstawie ELRS V3.3 i we współpracy z zespołem programistów ELRS, ukazał się pierwszy w historii nadajnik Gemini Dual-Frequency Diversity Transmitter! Obecnie nadajnik SuperG Nano może być w pełni aktywowany, aby osiągnąć najlepszą jakość łącza w połączeniu z odbiornikiem, takim jak odbiornik SuperD lub odbiornik SuperP. Dzięki podwójnej mocy transmisji 1 W urządzenie to wyróżnia się wydajnością antyzakłóceniową i stabilnością, co czyni je idealnym rozwiązaniem do wymagających zastosowań, takich jak wyścigi FPV, loty długodystansowe i profesjonalna fotografia.

Cechy

• Przedstawiamy pionierski nadajnik Gemini Dual-Frequency Diversity, który wprowadza ELRS w erę możliwości wykorzystania dwóch częstotliwości.
• Podwójna moc nadawania 1 W pozwoliła na wzmocnienie sygnału, zwiększenie odległości transmisji i znaczne zwiększenie zasięgu zdalnego sterowania.
• W połączeniu z istniejącymi odbiornikami typu true diversity (różnorodnościowymi), aktywacja trybu Gemini gwarantuje stabilność sygnału nawet w najbardziej złożonych środowiskach radiowych.
• Obudowa nadajnika jest starannie wykonana ze stopu aluminium CNC, umożliwia efektywne przewodzenie ciepła, a inteligentnie zaprojektowany system radiatorów gwarantuje optymalne odprowadzanie ciepła.
• Nadajnik wyposażony jest w 2 programowalne przyciski i 1 port USB. Można go zasilać z zewnętrznych źródeł, co umożliwia niezawodne wyprawy na duże odległości.

Specyfikacja

• Pozycja: Moduł nadajnika BETAFPV SuperG Nano | ELRS 2.4G
• Waga: 44,8 g
• Kolor: czarny
• Złącze antenowe: 2* RP-SMA
• Moc RF: 25mW/50mW/100mW/250mW/500mW/1000mW
• Szybkość pakietów: 50Hz/100Hz/150Hz/250Hz/333Hz/500Hz/D250/D500/F500/F1000
• Pasmo częstotliwości: 2,4 GHz ISM
• Napięcie wejściowe: 7V~13V DC
• Prąd znamionowy: 8 V, 1000 mA przy 1000 mW, 1:128, tryb Gemini
• Port USB: Typ-C
• Napięcie wentylatora: 5V
• Domyślna wersja oprogramowania układowego: ExpressLRS V3.3.0
• Nazwa docelowa: BETAFPV SuperG Nano 2.4GHz TX

Diagram

Poniżej znajduje się schemat nadajnika SuperG Nano.

Uwaga: Proszę złożyć antenę przed włączeniem zasilania. W przeciwnym razie układ PA w nadajniku SuperG Nano zostanie trwale uszkodzony.

• Tryb Antenna Diversity, dwie anteny. Regularnie przełączaj dwie anteny, aby odczytać wartość RSSI sygnału i określić, której anteny użyć do odbioru danych.
• Tryb True Diversity, w którym obie anteny odbierają dane na tej samej częstotliwości, a używana jest antena, która jako pierwsza odbierze prawidłowe dane.
• Tryb Gemini, w którym dwie anteny jednocześnie odbierają dane telemetryczne z różnicą częstotliwości 40 MHz. Transmitują również dane jednocześnie, ale na różnych częstotliwościach. Oznacza to, że możesz odbierać te same pakiety danych na różnych częstotliwościach i antenach. Ten tryb zapewnia stabilny lot nawet w złożonych środowiskach radiowych.

Wśród nich Gemini jest najbardziej zaawansowaną funkcją ExpressLRS - tryb Gemini obecnie posiada najbardziej stabilny tryb odbioru sygnałów i oferuje wyższą odporność na zakłócenia i stabilność, dzięki czemu nadaje się do różnych zastosowań.

Połączenie z Diversity RX

Tryb Gemini jest zbudowany na bazie sprzętowej odbiorników true diversity i wymaga podwójnego modułu wysokiej częstotliwości RF. W przypadku użycia z produktami serii Super zalety trybu Gemini mogą być w pełni wykorzystane.

Podstawowa konfiguracja

Nadajnik SuperG Nano został zaprojektowany do odbioru sygnałów za pomocą protokołu Crossfire Serial Data Protocol (CRSF). Dlatego interfejs modułu wysokiej częstotliwości nadajnika musi obsługiwać wyjście sygnału CRSF. Biorąc za przykład system nadajnika EdgeTX, wyjaśnimy, jak skonfigurować nadajnik, aby wysyłał sygnały CRSF i sterował nadajnikiem za pomocą skryptów Lua.

W systemie EdgeTX przejdź do MODEL SEL i wejdź do menu SETUP. Wyłącz Internal RF (ustaw na OFF), włącz External RF i ustaw Output Mode na CRSF, jak pokazano na poniższym rysunku.

Skrypty LUA to lekki i kompaktowy język skryptowy, który można osadzić w nadajniku w celu wygodnego dostępu i modyfikacji konfiguracji nadajnika.

• Pobierz skrypt elrsV3.lua z Centrum pomocy BETAFPV lub konfiguratora ExpressLRS.
• Skopiuj oficjalny skrypt Lua, elrsV3.lua, na kartę SD nadajnika, do ścieżki Scripts/Tools.
• W systemie EdgeTX naciśnij i przytrzymaj przycisk SYS lub MENU, aby uzyskać dostęp do menu karty SD-HC.
• W tym menu wybierz skrypt elrsV3.Lua i uruchom go.
• Jeśli skrypt Lua zostanie uruchomiony poprawnie, interfejs będzie wyglądał tak, jak pokazano na poniższej ilustracji.

Przyciski niestandardowe

Nadajnik SuperG Nano ma 2 przyciski, które mogą być dostosowywane przez użytkowników. Oto konkretne kroki obsługi:

1. Włącz WiFi nadajnika lub włącz go i odczekaj 60 sekund, aby przejść w tryb WiFi, korzystając z programowania LUA.
2. Kontrolka RGB zacznie powoli migać na zielono, wskazując, że nadajnik automatycznie włączył WiFi (nazwa WiFi: ExpressLRS TX, hasło WiFi: expresslrs).
3. Podłącz smartfon lub komputer do sieci WiFi i otwórz przeglądarkę internetową. Wprowadź http://10.0.0.1, aby uzyskać dostęp do strony ustawień niestandardowych przycisków.
4. W odpowiedniej kolumnie Action przycisku wybierz żądaną funkcję niestandardową. Następnie wybierz typ przycisku i liczbę naciśnięć lub czas trwania w kolumnach Press i Count. Kliknij SAVE, aby zakończyć ustawienia.



Podłączenie i zasilanie zewnętrzne

Nadajnik SuperG Nano wykorzystuje domyślne oprogramowanie układowe, które wykorzystuje oficjalny protokół ExpressLRS V3.3.0 bez Binding Phrase. W związku z tym odbiornik wiążący powinien być również wyposażony w oprogramowanie układowe V3.0.0 lub nowsze i nie mieć ustawionego Binding Phrase. Aby uzyskać optymalną wydajność, zaleca się ustawienie dwóch anten nadajnika tak daleko od siebie, jak to możliwe.

• Wprowadź odbiornik w stan wiązania i czekaj na połączenie.
• Kliknij „Bind” w skrypcie Lua lub przycisk Ustaw niestandardowo, aby przejść do trybu wiązania.
• Jeżeli wskaźnik świeci ciągłym światłem, oznacza to, że urządzenie zostało pomyślnie powiązane.

Uwaga: Jeśli oprogramowanie układowe TX jest ponownie flashowane i Binding Phrase jest skonfigurowane, nie można wejść w stan Binding za pomocą powyższej metody. Ustaw RX na tę samą częstotliwość Binding Phrase, a TX i RX mogą zostać połączone automatycznie.

Gdy moc podwójnego nadawania przekracza 500 mW, nadajnik SuperG Nano wykazuje stosunkowo wysokie zużycie energii, co prowadzi do skrócenia czasu pracy baterii. Aby wydłużyć czas użytkowania nadajnika, zaleca się korzystanie z zewnętrznej baterii jako źródła zasilania.

• Pobór mocy nadajnika nie jest związany tylko z mocą nadawania, ale również ze współczynnikiem telemetrii. Przy użyciu dużej mocy 500 mW i wyższej współczynnik powrotu można ustawić na wyższy, aby zmniejszyć pobór mocy i wydłużyć czas użytkowania.
• Przykładowo w trybie Gemini pobór prądu przy ustawieniu współczynnika powrotu na 1:128 wynosi 1000 mA, podczas gdy pobór prądu przy ustawieniu współczynnika powrotu na 1:2 wynosi jedynie połowę 1:128.

Uwaga: Jeśli napięcie baterii nadajnika radiowego lub baterii zewnętrznej jest niższe niż 7 V (2 s) lub 10,5 V (3 s), należy ostrożnie korzystać z trybu Gemini 500 mW i 1 W, w przeciwnym razie nadajnik przejdzie w tryb ponownego uruchomienia z powodu niewystarczającego zasilania, co doprowadzi do niekontrolowanego rozłączenia.



W zestawie:

• 1 * Nadajnik SuperG Nano (czarny/czerwony/szary)
• 2 * 2,4G antena klejowa w sztyfcie
• 1 * Kabel USB do transmisji danych typu C
• 1 * Kabel zasilający typu C męski na XT30U męski
• 1 * GH1.25 męski na FUTABA męski kabel sygnałowy
• 1 * Adapter modułu Micro-Nano (wersja standardowa)
• 1 * Taśma piankowa EVA dwustronna
• 1 * Instrukcja obsługi
• 1 * Karta serwisowa
