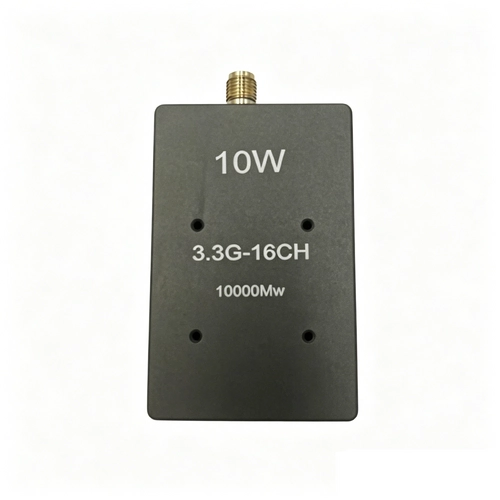

Kimpok Nadajnik analogowy KP-T33A10

Kimpok KP-T33A10 to analogowy nadajnik obrazu VTX 3.3 GHz o maksymalnej mocy 10 W, przeznaczony do zaawansowanych systemów FPV, w których liczy się mocny sygnał, stabilna transmisja i skuteczne chłodzenie. Model obsługuje 16 kanałów w dwóch pasmach, oferuje regulację mocy 1 W / 2.5 W / 5 W / 7.5 W / 10 W, tryb Pit Mode oraz sterowanie IRC Tramp.

Nadajnik analogowy Kimpok KP-T33A10 został zaprojektowany do pracy w wymagających konfiguracjach. Aluminiowa obudowa, radiator i wentylator pomagają odprowadzać ciepło podczas pracy z wysoką mocą, a szeroki zakres zasilania DC 15-36 V pozwala wykorzystać akumulatory 4-8S. To solidny moduł VTX do projektów FPV, w których potrzebna jest duża rezerwa mocy oraz możliwość szybkiej zmiany ustawień.

Moc do 10 W i pięć poziomów regulacji

Kimpok KP-T33A10 oferuje aż pięć poziomów mocy, dzięki czemu można dopasować pracę nadajnika do warunków lotu, odległości, konfiguracji anten i obowiązujących przepisów radiowych. Niższe ustawienia sprawdzą się przy testach i lotach na krótszym dystansie, a maksymalna moc 10 W zapewnia dużą rezerwę sygnału w bardziej wymagających zastosowaniach FPV.

• 1 W - niższa moc do krótszych lotów i konfiguracji zestawu.
• 2.5 W - poziom pośredni do stabilnej transmisji przy rozsądnym poborze energii.
• 5 W - wysoka moc do bardziej wymagających warunków FPV.
• 7.5 W - mocna rezerwa sygnału do dalszych lotów i trudniejszego środowiska.
• 10 W - maksymalna moc nadajnika do zastosowań long range.
• Pit Mode - tryb przydatny podczas konfiguracji i pracy przy modelu przed lotem.

Pasmo 3.3 GHz i 16 kanałów transmisji

Nadajnik analogowy KP-T33A10 pracuje w zakresie 3170-3470 MHz. Do dyspozycji użytkownika są dwa pasma: Band A oraz Band B, a każde z nich oferuje 8 kanałów. Taki układ pozwala dopasować częstotliwość do odbiornika i wybrać kanał najlepiej sprawdzający się w danej konfiguracji FPV.

Zmiana kanału odbywa się krótkim naciśnięciem przycisku Band & Channel. Czerwona dioda LED wskazuje wybrany kanał liczbą mignięć. Dłuższe przytrzymanie tego samego przycisku przełącza pasmo, a niebieska dioda LED informuje, czy aktywne jest Band A, czy Band B.

IRC Tramp i szybka obsługa przyciskami

Kimpok KP-T33A10 obsługuje Smart Audio w standardzie IRC Tramp, co ułatwia integrację z kontrolerem lotu i pozwala wygodniej zarządzać ustawieniami nadajnika w rozbudowanym systemie FPV. To praktyczne rozwiązanie, gdy VTX jest zamontowany wewnątrz konstrukcji i dostęp do niego jest ograniczony.

Moduł posiada osobne przyciski do zmiany pasma, kanału i mocy. Czytelne diody LED informują o aktualnych ustawieniach: czerwona wskazuje kanał, niebieska pasmo, a zielona poziom mocy lub tryb Pit Mode.

• Obsługa IRC Tramp do integracji z kontrolerem lotu.
• Przycisk Band & Channel do zmiany kanału i pasma.
• Przycisk Power do przełączania poziomów mocy.
• Przytrzymanie przycisku Power przez 3 sekundy uruchamia Pit Mode.
• Diody LED ułatwiają kontrolę ustawień bez podłączania komputera.

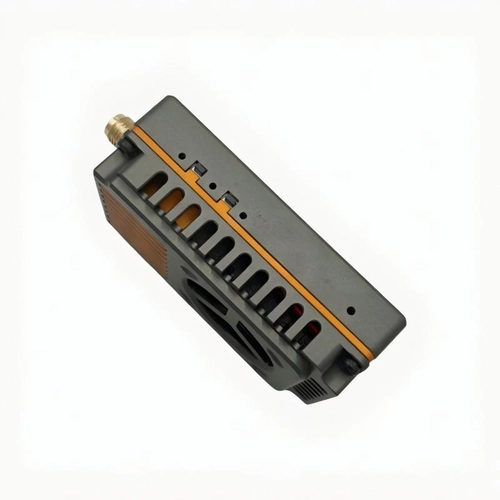

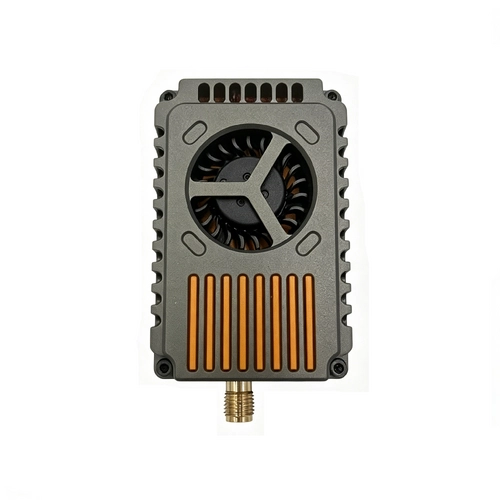

Aluminiowa obudowa, radiator i aktywne chłodzenie

Praca z mocą do 10 W wymaga skutecznego odprowadzania ciepła. KP-T33A10 wykorzystuje aluminiową obudowę, radiator oraz wentylator, które wspierają stabilną pracę nadajnika podczas dłuższego użytkowania i przy wyższych poziomach mocy.

Nadajnik ma funkcję ochrony temperaturowej. Gdy temperatura modułu przekroczy 100°C, urządzenie automatycznie obniża moc o jeden poziom. Jeśli temperatura nadal pozostaje zbyt wysoka, moc jest stopniowo redukowana aż do najniższego poziomu. Po schłodzeniu do około 95°C nadajnik wraca do wcześniej ustawionej mocy. Mimo tej ochrony należy zapewnić swobodny przepływ powietrza wokół obudowy.

Skład zestawu i zalecenia użytkowania

W zestawie znajduje się nadajnik analogowy Kimpok KP-T33A10. Antenę, przewody i pozostałe elementy montażowe należy dobrać do konkretnej konfiguracji FPV, odbiornika oraz planowanego zakresu pracy.

• Nadajnik analogowy Kimpok KP-T33A10 VTX 3.3 GHz 10 W - 1 szt.

Przed uruchomieniem zawsze podłącz antenę do złącza SMA. Nie włączaj nadajnika bez anteny, ponieważ może to skrócić żywotność modułu lub doprowadzić do jego uszkodzenia. Przed podaniem zasilania sprawdź zakres napięcia, polaryzację przewodów oraz poprawność podłączenia sygnału wideo i linii IRC. Nadajnik montuj z zachowaniem przestrzeni wokół obudowy, aby zapewnić skuteczne chłodzenie i prawidłową cyrkulację powietrza.
