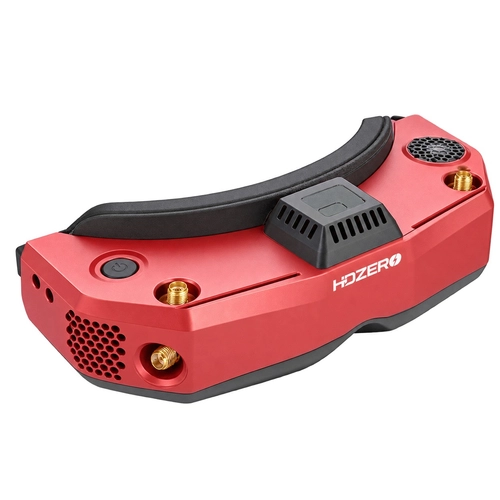

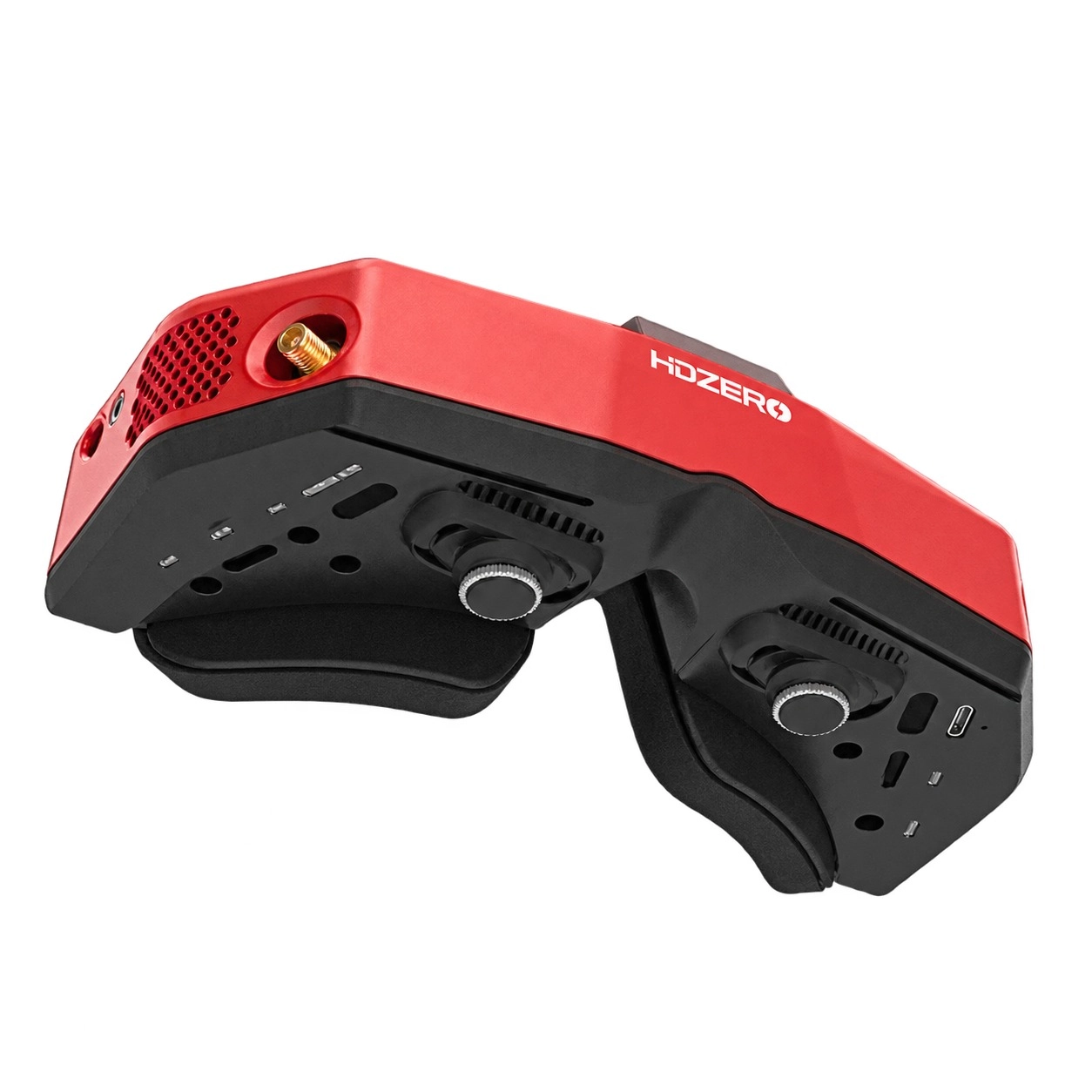

Gogle FPV HDZero V2 czerwone

Informacje

Cyfrowy HDZero z ultraniskim, stałym opóźnieniem

Gogle integrują tor wyświetlania z transmisją HDZero o stałej latencji. System został zaprojektowany z myślą o przewidywalnym prowadzeniu modelu: bez jittera, bez gubienia klatek i bez typowych dla słabszego sygnału analogowego zjawisk, takich jak rolowanie obrazu, przesunięcia kolorów czy deformacje geometrii. Jednokierunkowy charakter transmisji pozwala latać w grupie bez ingerowania w tor wideo innych pilotów mechanizmem zwrotnym.

Opóźnienie HDZero camera glass-to-goggle glass wynosi <3 ms. Obsługiwane tryby obrazu HDZero to 1080p30, 720p60, 540p90 oraz 540p60; tryb 540p60 wymaga kamery Nano 90 i ustawienia HDZero BW na Narrow.

Pięć źródeł obrazu w jednej parze gogli

HDZero Goggle 2 mogą pracować jako uniwersalne centrum podglądu FPV. Pilot może korzystać z wbudowanego odbiornika cyfrowego HDZero, wbudowanego odbiornika analogowego, wejścia AV, wejścia z modułu rozszerzeń oraz wejścia HDMI. Dzięki temu jedna para gogli obsługuje nowoczesne konstrukcje cyfrowe HDZero, klasyczne modele analogowe oraz zewnętrzne źródła obrazu HDMI.

Źródła wideo obejmują: built-in HDZero digital receiver, built-in Analog receiver dla Goggle 2, AV in, Expansion Module in oraz HDMI in. Gogle mają analogowe wejście 3,5 mm AV, wejście HDMI, wyjście HDMI oraz złącze 3,5 mm headphone/microphone combo.

Wbudowany analog i real-time deinterlacer

Wersja Goggle 2 ma wbudowany odbiornik analogowy, który współdzieli antenę z odbiornikiem HDZero. Producent wskazuje poprawioną skuteczność odbioru analogowego, zwłaszcza przy słabszym sygnale. Analogowy tor obrazu z wejścia AV, modułu rozszerzeń i wbudowanego odbiornika jest przetwarzany w ten sam sposób, co ułatwia korzystanie z mieszanej floty FPV.

Tor analogowy wykorzystuje dekoder wideo z adaptacyjnym filtrem grzebieniowym do separacji Y/C, deinterlacer konwertujący pola do klatek oraz upscaler do nagrywania i wyświetlania. Zintegrowany deinterlacer 2D nie dodaje opóźnienia dla wejścia analogowego, a opóźnienie analogowe camera glass-to-goggle glass wynosi <2 ms.

HDMI in/out i zewnętrzny podgląd

HDZero Goggle 2 obsługują zarówno wejście, jak i wyjście HDMI. Wejście HDMI pozwala używać gogli jako wyświetlacza dla kompatybilnego źródła sygnału, a wyjście HDMI przekazuje obraz widoczny na ekranach OLED do zewnętrznego monitora lub rejestratora. To przydatne przy wspólnym podglądzie, treningu, konfiguracji stanowiska FPV i nagrywaniu obrazu poza goglami.

Opóźnienie wejścia HDMI wynosi <1 ms, a aktualne firmware obsługuje wejście HDMI do 1080p60 i 720p100. Wyjście HDMI jest zgodne z mini HDMI 1.3a i pokazuje tę samą treść co OLED: 1280 × 720 × 60 fps dla HDZero 60 fps, 1280 × 720 × 90 fps dla HDZero 90 fps, 1280 × 720 × 59,97 fps dla NTSC oraz 1280 × 720 × 50 fps dla PAL. HDMI output dla HDMI in nie jest obsługiwany.

Scan Now, low band i szybki wybór kanału

Funkcja Scan Now pozwala wyszukać sygnał HDZero bezpośrednio z menu gogli. Po wykryciu jednego poprawnego kanału gogle mogą się na nim zablokować, a jeśli znalezionych zostanie kilka sygnałów, użytkownik może wybrać właściwy kanał. Kanał można też zmieniać z poziomu gogli, a wbudowany ESP32 Backpack pozwala sterować kanałem przez kompatybilne radio z ExpressLRS.

Scan Now skanuje kanały R1–R8, E1, F1, F2 i F4 albo L1–L8 po wybraniu low band. Częstotliwości kanałów L1–L8 to 5362, 5399, 5436, 5473, 5510, 5547, 5584 i 5621 MHz.

DVR H.265/H.264, odtwarzanie i OSD

Wbudowany DVR nagrywa obraz z toru HDZero, analogowego oraz HDMI in. Rejestracja może startować automatycznie po wykryciu poprawnego sygnału HDZero RF albo ręcznie przyciskiem Func. Użytkownik może wybrać format MP4 lub TS; TS jest preferowany, gdy priorytetem jest ograniczenie ryzyka uszkodzenia pliku przy nagłej utracie zasilania. Gogle mają także odtwarzacz DVR do szybkiego sprawdzenia nagrań.

DVR zapisuje HDZero 60 fps jako 1280 × 720 × 60 fps H.265, HDZero 90 fps jako 1280 × 720 × 90 fps H.264, NTSC jako 1280 × 720 × 59,97 fps H.265, PAL jako 1280 × 720 × 50 fps H.265, a HDMI in zgodnie z rozdzielczością i klatkażem wejścia w H.264. Gogle mają fonty OSD dla BetaFlight, Arduino i iNav oraz obsługują własne bitmapy z karty SD.

WiFi streaming, ELRS Backpack i head tracking

Wbudowany moduł WiFi 2,4 GHz umożliwia przesyłanie obrazu na żywo do smartfona, komputera stacjonarnego lub laptopa. Z goglami może łączyć się bezprzewodowo wiele urządzeń jednocześnie, co ułatwia podgląd dla obserwatora lub konfigurację stanowiska. System obsługuje również funkcje wbudowanego ESP32 Backpack, przydatne w połączeniu z radiem ExpressLRS.

WiFi może pracować jako Host / Access Point albo Client / Join Network. ESP32 Backpack umożliwia strojenie kanału wbudowanego HDZero, strojenie kanału wbudowanego odbiornika analogowego Goggle 2, bezprzewodowy head tracking oraz uruchamianie i zatrzymywanie DVR przełącznikiem w radiu. 6-osiowy moduł IMU obsługuje head tracking pan + tilt.

Chłodzenie, procesor obrazu i ochrona OLED

Trzy niezależnie adresowane wentylatory odpowiadają za chłodzenie wnętrza gogli i ograniczanie parowania optyki. Górny wentylator chłodzi wyświetlacze OLED i odparowuje soczewki, a wentylatory boczne chłodzą płytki IO oraz RF. Miękkie mocowanie wentylatorów ogranicza wibracje i hałas. Procesor obrazu pozwala dostroić wideo przed przekazaniem do DVR i na wyświetlacze.

Górny wentylator ma zakres 1–5, boczne 2–9; boczne mogą pracować automatycznie lub ręcznie, a tryb rescue podnosi obroty po wykryciu wysokiej temperatury. Regulacja obrazu obejmuje jasność, nasycenie i kontrast. OLED auto off działa po 1, 3, 5 lub 7 minutach bez ruchu albo użycia przycisków i może zostać wyłączone ustawieniem Never.

Linux, open source i rozbudowa modułowa

HDZero Goggle 2 działają na systemie Linux i są projektowane jako platforma otwarta. Producent udostępnia oprogramowanie interfejsu użytkownika oraz pliki CAD, co ułatwia personalizację i rozwój w środowisku FPV. Wpuszczone przednie złącza SMA pomagają pakować gogle bez zdejmowania anten, a szyny montażowe pozwalają mocować anteny patch lub inne akcesoria.

Boczna zatoka modułu rozszerzeń obsługuje moduły dla odbiorników analogowych i/lub WiFi. Gogle podają do odbiornika analogowego zasilanie 5 V i przyjmują sygnał CVBS. Moduły rozszerzeń są sprzedawane osobno; w Goggle 2 funkcja WiFi modułu V2 jest wyłączana, ponieważ gogle mają już wbudowane WiFi.

Zasilanie i zalecenia dotyczące optyki

Gogle obsługują szeroki zakres napięcia wejściowego i mają suwakowy przełącznik zasilania. Dołączony przewód XT60 nie zawiera regulatora napięcia, dlatego przekazuje napięcie bezpośrednio do gogli. Producent wymaga zachowania prawidłowej polaryzacji i ograniczenia napięcia, a przy pakietach 6S zaleca podłączanie akumulatora przy wyłączonym przełączniku, aby ograniczyć ryzyko skoków napięcia.

Zasilanie wynosi 7–25,2 V, czyli 2S–6S, z pinem centralnym dodatnim. Nie należy używać pakietów 6S HV ani pakietów powyżej 6S. Soczewek nie należy wystawiać bezpośrednio na słońce, a powłokę modułu optycznego należy czyścić delikatnie, bez nacisku, najlepiej dołączoną ściereczką lub jednorazową ściereczką do okularów.

Specyfikacja

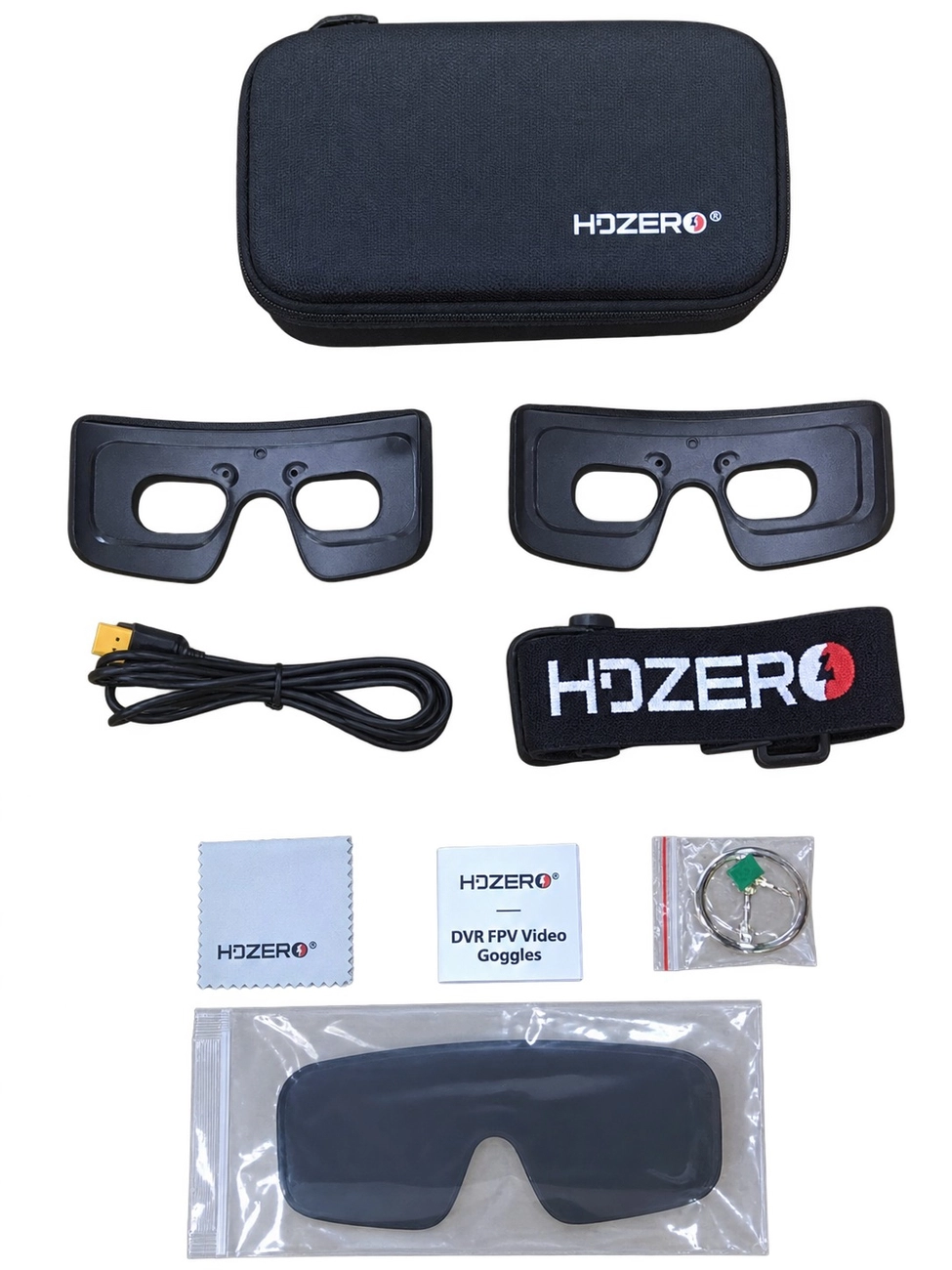

Zestaw

• 1x HDZero Goggle 2
• 1x szeroka płytka twarzowa
• 1x wąska płytka twarzowa
• 1x piankowa wyściółka
• 1x pasek do gogli
• 1x kabel XT60 1200 mm
• 1x kabel programujący HDZero VTX 150 mm
• 1x twarde etui podróżne
• 1x ściereczka do soczewek
