Dron BetaFPV Pavo Pico II (DJI O4)

Konstrukcja przygotowana do systemu DJI O4

BETAFPV Pavo Pico II został opracowany pod kątem montażu cyfrowego systemu wideo DJI O4. Zastosowane rozwiązania konstrukcyjne uwzględniają wymagania związane z mocowaniem kamery i jednostki transmisji obrazu.

Przeprojektowana płyta z włókna węglowego zapewnia również kompatybilność konstrukcyjną z DJI O4 Pro, jednak oferowany produkt o ID 33145 jest oznaczony jako wariant DJI O4.

Możliwość zastosowania różnych jednostek nie oznacza, że obie wersje systemu wideo znajdują się w zestawie.

Kontroler lotu F4 2–3S 20A AIO

Dron wykorzystuje zintegrowany kontroler lotu F4 2–3S 20A AIO, zaprojektowany z myślą o kompaktowych platformach FPV wyposażonych w cyfrowe systemy transmisji obrazu.

Układ zawiera dwa tory zasilania BEC: 9 V / 2 A dla systemu HD VTX oraz 5 V / 3 A dla dodatkowych urządzeń. Konstrukcja wykorzystuje regulatory ESC o prądzie znamionowym 20 A.

Dedykowane 6-pinowe złącze HD VTX oraz dostęp do portu USB ułatwiają konfigurację, montaż i obsługę serwisową elektroniki.

Niska masa i kompaktowe wymiary

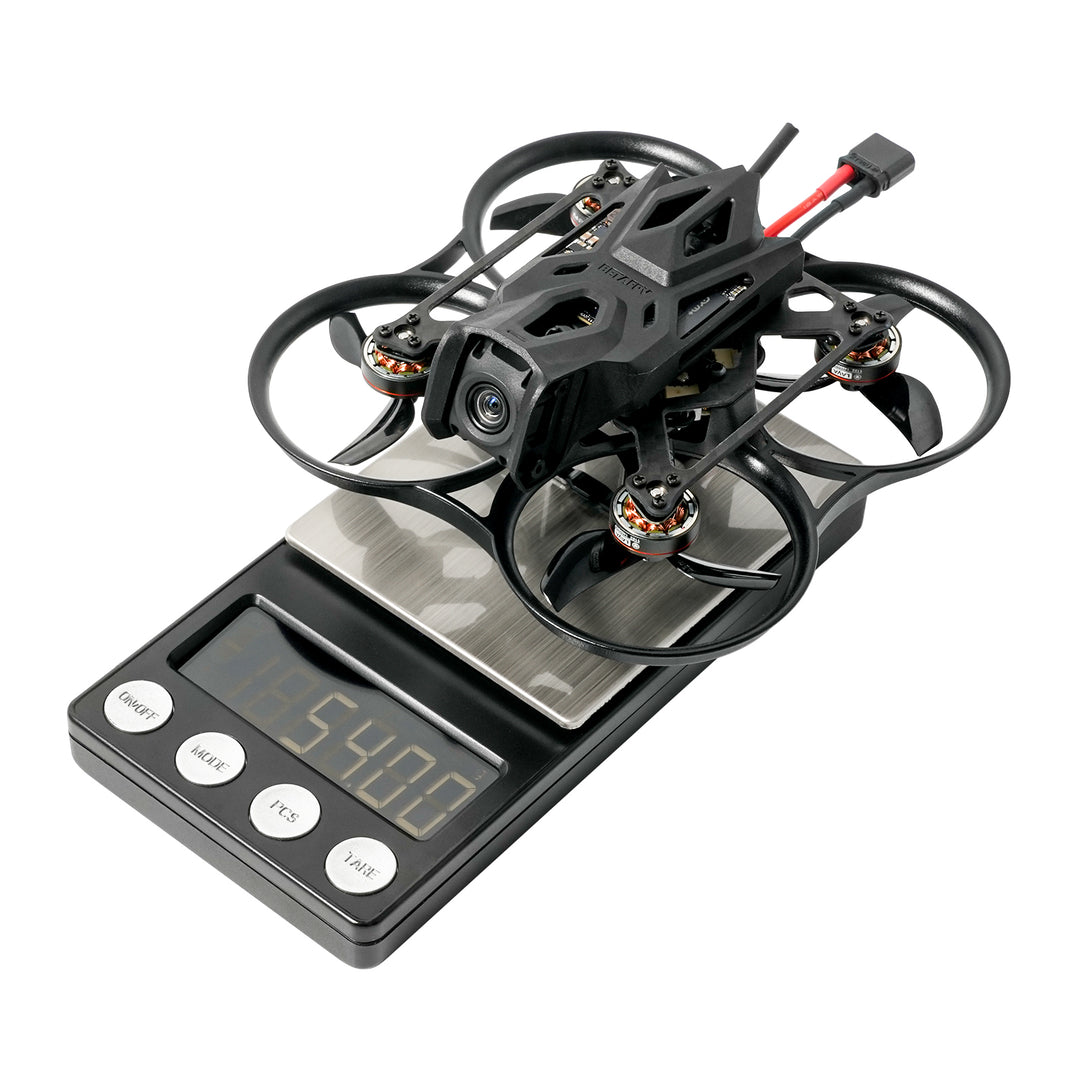

Wariant BETAFPV Pavo Pico II przygotowany do DJI O4 charakteryzuje się masą 53,7 g, zgodnie z danymi produktu. Dla porównania odmiana PNP ma deklarowaną masę 39,1 g.

Tak niewielka konstrukcja pozwala zaplanować kompaktowy zestaw FPV bez konieczności stosowania dużej ramy.

Podane masy odnoszą się do wskazanych wariantów produktu i nie powinny być utożsamiane z masą kompletnego zestawu gotowego do lotu z akumulatorem.

Zasilanie 2S i złącze XT30

Pavo Pico II jest przeznaczony do pracy z odpowiednio dobranymi akumulatorami LiPo. W specyfikacji wskazano kompatybilne pakiety LAVA 2S 450 mAh oraz LAVA 2S 550 mAh.

Dron wykorzystuje złącze akumulatora XT30. Wymiary standardowej przestrzeni montażowej akumulatora określono jako 16 × 12,7 mm.

Przed zakupem dodatkowych pakietów należy sprawdzić ich wymiary, masę, napięcie i zgodność z wymaganiami wybranej konfiguracji.

Możliwości personalizacji i rozbudowy

Konstrukcja Pavo Pico II przewiduje możliwość modyfikowania sposobu mocowania wyposażenia, w tym zastosowania odpowiednio dobranych pasków akumulatora i elementów przygotowanych metodą druku 3D.

Pozwala to dostosować ramę do potrzeb konkretnego projektu, przy uwzględnieniu przestrzeni montażowej oraz masy dodatkowych komponentów.

Każda modyfikacja powinna zostać poprzedzona sprawdzeniem prawidłowego wyważenia drona, zgodności mechanicznej i bezpiecznego rozmieszczenia przewodów.

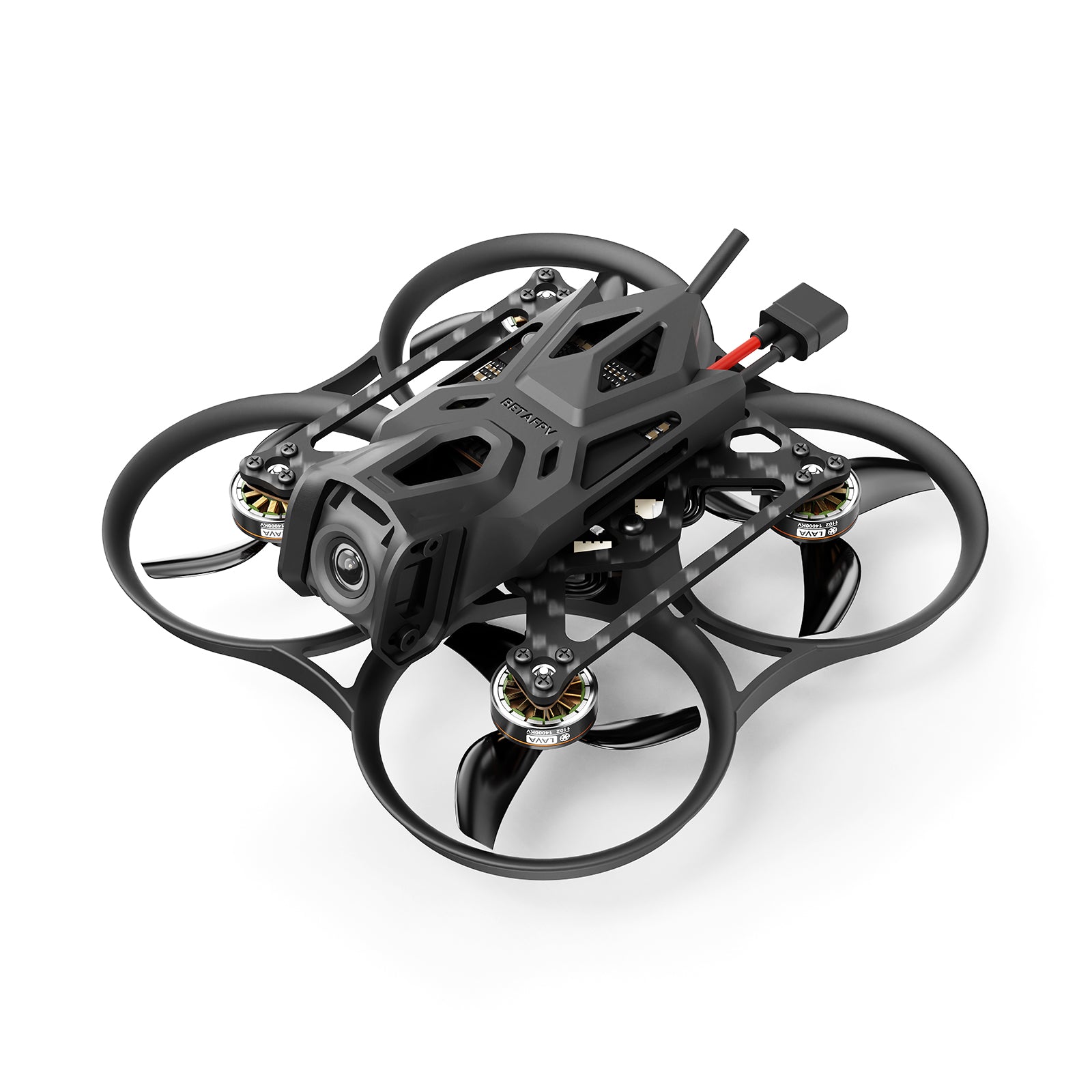

Kompaktowy cinewhoop do cyfrowego FPV

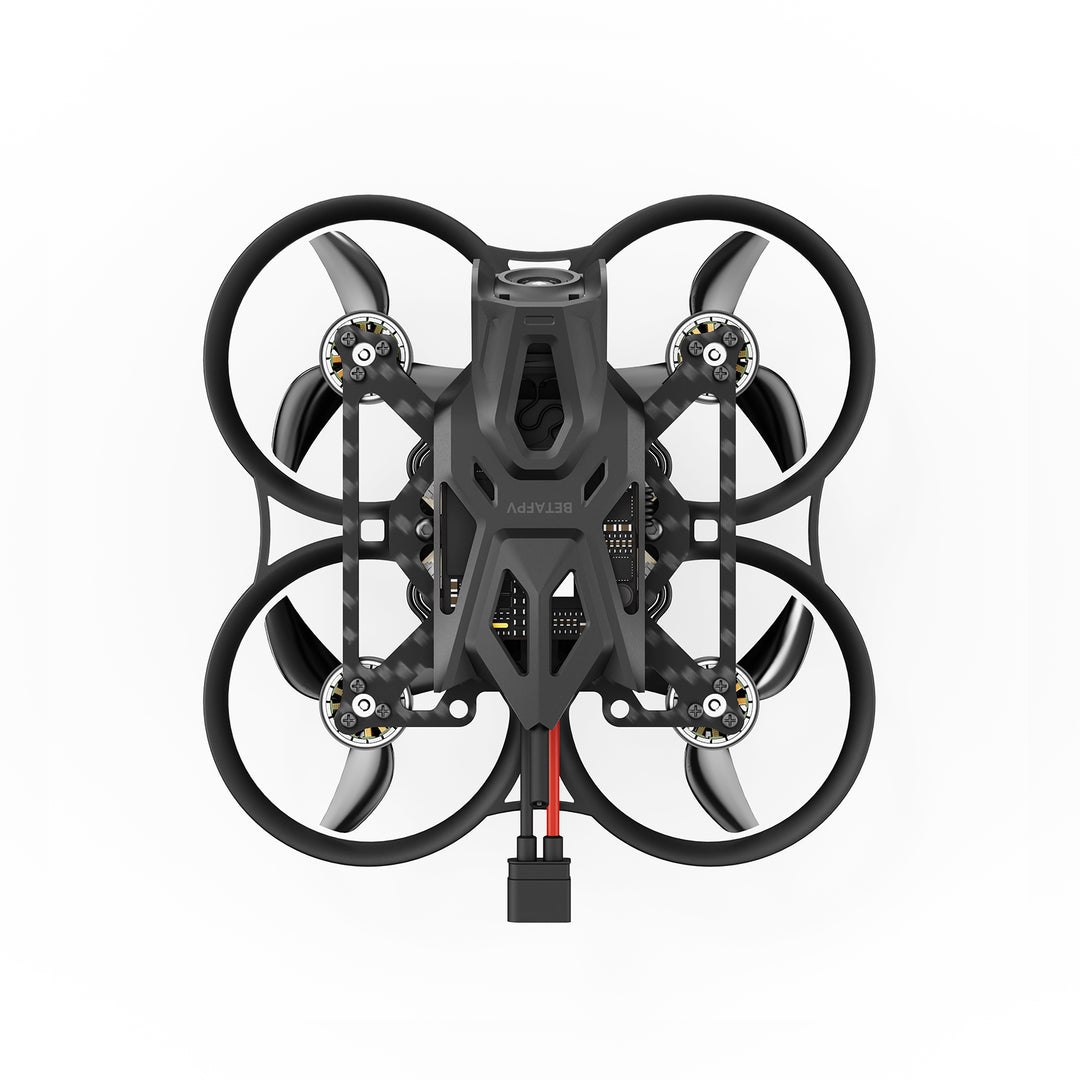

BETAFPV Pavo Pico II łączy osłoniętą ramę o rozstawie osi 80 mm, wydajny napęd 2S oraz konstrukcję dostosowaną do cyfrowego systemu DJI O4.

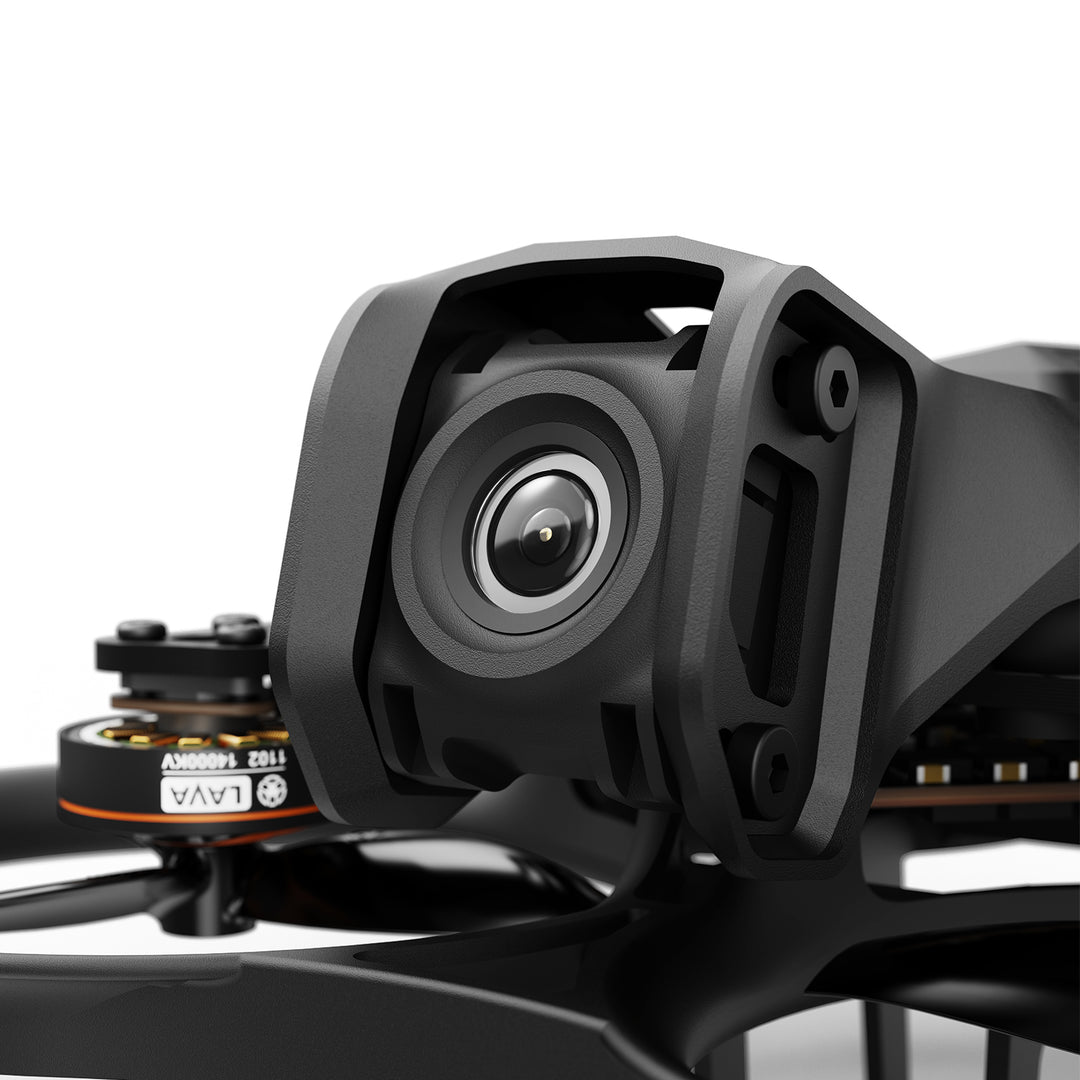

Zintegrowane rozwiązania montażowe, tłumienie drgań kamery oraz kontroler lotu F4 AIO sprawiają, że jest to platforma przeznaczona do użytkowników poszukujących niewielkiego drona FPV z możliwością konfiguracji i serwisowania.

Oferowany produkt to wersja DJI O4 w kolorze czarnym, oznaczona w sklepie MegaDron identyfikatorem 33145.

Specyfikacja techniczna

Zawartość zestawu

• 1 × BETAFPV Pavo Pico II Brushless Whoop Quadcopter – wersja O4
• 1 × instrukcja obsługi DJI O4 Air Unit
• 4 × śmigło Gemfan GF 45 mm, 3-łopatowe
• 1 × adapter Type-C do SH1.0
• 1 × przewód adaptera SH1.0 4-pin
• 2 × element amortyzujący do uchwytu O4 Air Unit Bracket II (8,8 mm)
• 1 × śrubokręt krzyżakowy
• 1 × klucz imbusowy H1.5
