Zestaw FPV HDZero Whoop Lite Bundle Nano V3

Informacje o produkcie

Cyfrowa transmisja obrazu HDZero

System HDZero Whoop Lite wykorzystuje cyfrową transmisję obrazu FPV, pozwalając pilotowi obserwować obraz rejestrowany przez kamerę zamontowaną na dronie.

Rozdzielczość 720p przy 60 kl./s zapewnia szczegółowy obraz i płynność odpowiednią do sterowania lekkimi konstrukcjami FPV.

System HDZero został opracowany z myślą o transmisji wideo o niskich opóźnieniach, co ma znaczenie podczas dynamicznego pilotowania dronów.

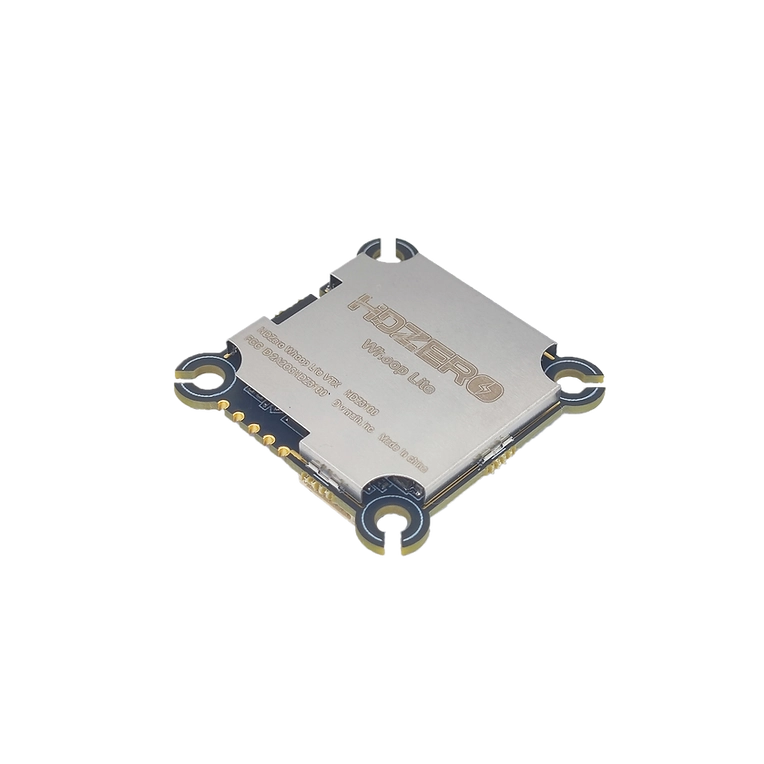

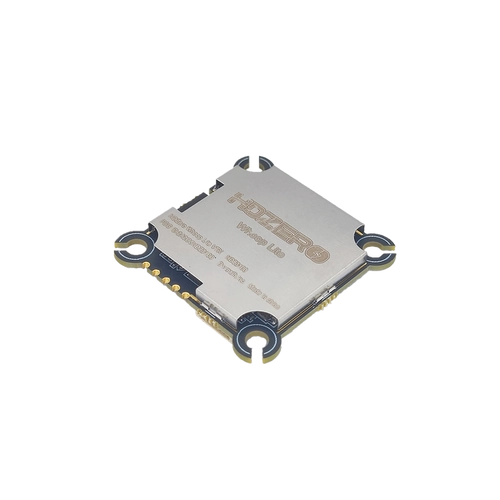

Nadajnik Whoop Lite VTX – kompaktowa konstrukcja

Whoop Lite VTX to cyfrowy nadajnik obrazu przeznaczony do lekkich platform FPV. Jego konstrukcja została dostosowana do zastosowań, w których istotne są niewielka masa i ograniczona ilość miejsca na elektronikę.

Nadajnik ma wymiary około 32,5 × 32,5 mm i wykorzystuje rozstaw otworów montażowych zbliżony do 25,5 × 25,5 mm z elastycznymi elementami montażowymi M2.

Masa samego modułu, bez osłon ochronnych, wynosi około 4,5 g. Konstrukcja obejmuje metalowe osłony, które można zdemontować w konfiguracjach wymagających ograniczenia masy.

Moc transmisji 25 mW i 200 mW

HDZero Whoop Lite VTX obsługuje poziomy mocy nadawczej 25 mW oraz 200 mW, pozwalając dostosować ustawienia transmisji do warunków i wymagań konkretnej konfiguracji.

Nadajnik pracuje w zakresie częstotliwości 5,725–5,850 GHz, wykorzystując złącze antenowe U.FL.

Dostępność poszczególnych ustawień transmisji zależy od konfiguracji urządzenia i lokalnych przepisów dotyczących emisji radiowej.

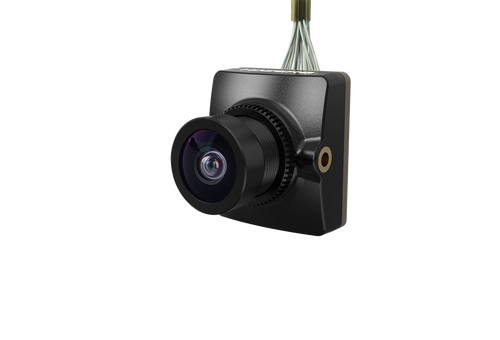

Kamera Nano V3 – szerokie pole widzenia

Zestaw zawiera kamerę HDZero Nano V3 wyposażoną w czuły przetwornik CMOS o przekątnej około 1/2 cala.

Kamera oferuje pole widzenia wynoszące 155° diagonalnie, 126° poziomo i 94° pionowo, co pozwala objąć szeroki fragment przestrzeni przed dronem.

Dzięki niewielkim wymiarom 14 × 16 × 14 mm oraz masie 2,2 g może być stosowana w kompaktowych konstrukcjach, w których masa komponentów ma szczególne znaczenie.

Połączenie kamery i nadajnika przez MIPI

Nadajnik Whoop Lite VTX wykorzystuje złącze MIPI do połączenia z kompatybilną kamerą HDZero.

W zestawie przewidziano przewód MIPI o długości 40 mm, umożliwiający połączenie kamery Nano V3 z nadajnikiem.

Przed montażem należy zaplanować rozmieszczenie modułów w ramie drona, uwzględniając długość przewodu i dostępne miejsce na elektronikę.

Sterowanie przez kontroler lotu

Whoop Lite VTX obsługuje komunikację z kontrolerem lotu, w tym rozwiązania SmartAudio oraz MSP.

Nadajnik wyposażono w pola lutownicze przeznaczone do zasilania i komunikacji, oznaczone jako G, V, RX, TX i SA.

Model Whoop Lite nie jest przeznaczony do konfiguracji kanału i mocy za pomocą zewnętrznego panelu przyciskowego. Sterowanie parametrami transmisji odbywa się przez odpowiednio skonfigurowany kontroler lotu.

Zasilanie 2,8–13 V

Nadajnik HDZero Whoop Lite VTX obsługuje zakres napięcia wejściowego od 2,8 do 13 V, odpowiadający zastosowaniom w lekkich konfiguracjach FPV.

Podczas zasilania z wyjścia 5 V kontrolera lotu lub BEC producent wymaga dostępnej wydajności prądowej co najmniej 1,5 A.

W przypadku bezpośredniego zasilania z akumulatora 1S chwilowy spadek napięcia poniżej dolnego progu pracy może powodować przerwy w transmisji obrazu.

Ważne wskazówki montażowe

Nadajnik Whoop Lite VTX nie posiada zabezpieczenia przed odwrotną polaryzacją. Nieprawidłowe podłączenie zasilania może doprowadzić do trwałego uszkodzenia modułu.

Przed pierwszym uruchomieniem należy sprawdzić polaryzację przewodów, zgodność napięcia zasilania i poprawność połączenia z kontrolerem lotu oraz kamerą.

Przy zasilaniu z akumulatora 3S producent zaleca zastosowanie dodatkowego kondensatora. Warto również zabezpieczyć przewód antenowy przed przypadkowym odłączeniem.

Specyfikacja techniczna

Zawartość zestawu

• 1 × nadajnik HDZero Whoop Lite VTX
• 1 × kamera HDZero Nano V3
• 1 × antena dipolowa
• 1 × przewód MIPI 40 mm
• 4 × gumowy element montażowy M3/M2
