Zestaw FPV HDZero Freestyle V2 HD z kamerą Nano 90

Informacje o produkcie

Cyfrowy obraz FPV w kilku trybach rozdzielczości

HDZero Freestyle V2 obsługuje transmisję obrazu cyfrowego w kilku konfiguracjach. Dostępne są tryby 720p60, 1080p30, 540p60 oraz 540p90.

Użytkownik może dopasować tryb do charakterystyki lotu. Rozdzielczość 1080p przy 30 klatkach na sekundę pozwala uzyskać bardziej szczegółowy obraz, natomiast tryby z wyższą liczbą klatek są przeznaczone do dynamicznego filmowania i pilotowania.

System pracuje w paśmie 5,8 GHz i jest przeznaczony do współpracy z kompatybilnymi odbiornikami cyfrowego obrazu HDZero.

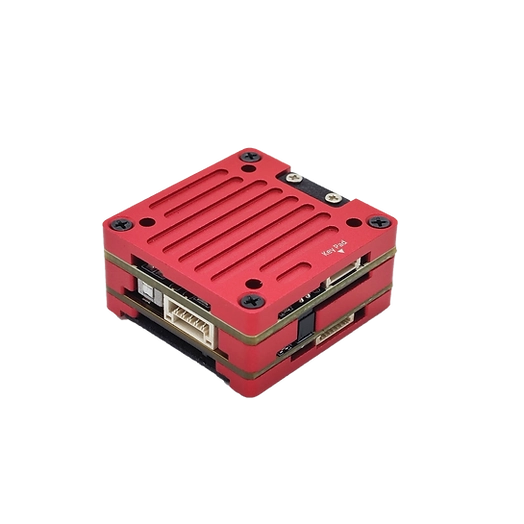

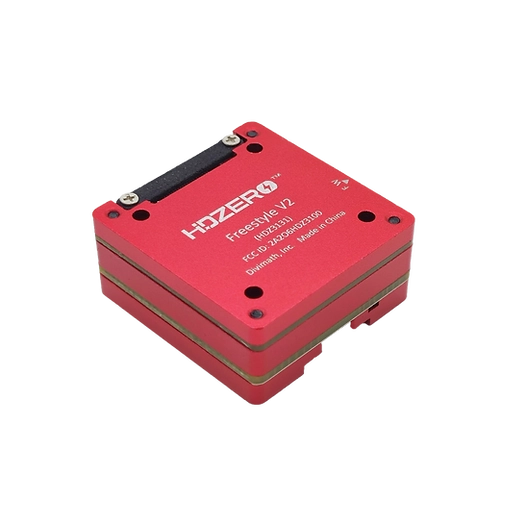

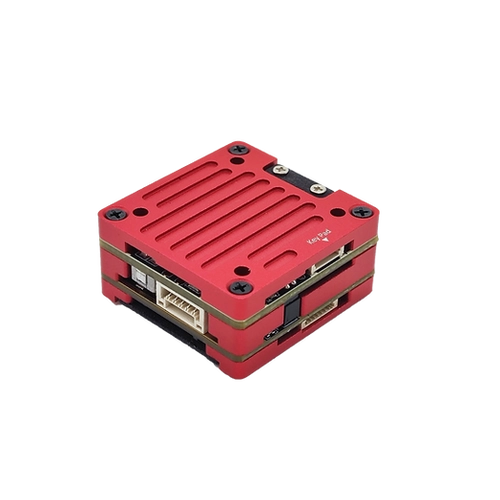

Nadajnik Freestyle V2 z obudową CNC

Nadajnik HDZero Freestyle V2 VTX wyposażono w obudowę wykonaną w technologii CNC, która stanowi mechaniczną osłonę elektroniki i wspiera ekranowanie zakłóceń radiowych.

Konstrukcja uwzględnia zabezpieczenie złączy, w tym antenowego U.FL oraz przewodu MIPI. Dołączone elementy mocujące pozwalają ograniczyć ryzyko przypadkowego poluzowania tych połączeń.

Takie rozwiązanie jest szczególnie przydatne w dronach freestyle, w których elektronika może być narażona na wstrząsy i intensywne użytkowanie.

Moc transmisji 25 mW i 200 mW

Nadajnik obsługuje poziomy mocy wyjściowej RF 25 mW oraz 200 mW, umożliwiając konfigurację parametrów transmisji odpowiednio do warunków użytkowania.

Producent przewiduje również możliwość uzyskania mocy do 1 W, ale wymaga to odpowiedniego odblokowania i spełnienia właściwych wymagań regulacyjnych.

Dostępność poszczególnych poziomów mocy może zależeć od konfiguracji urządzenia i przepisów obowiązujących w miejscu użytkowania.

Kompaktowe wymiary i mocowanie 20 × 20 mm

Freestyle V2 VTX ma wymiary 29 × 30 × 14 mm i masę około 22,3 g, dzięki czemu można go zintegrować z wieloma konstrukcjami dronów FPV.

Nadajnik wykorzystuje rozstaw otworów montażowych 20 × 20 mm w standardzie M2.

Przed instalacją należy sprawdzić, czy rama zapewnia wystarczającą przestrzeń na obudowę, przewód kamery, antenę oraz odpowiednie prowadzenie pozostałego okablowania.

Kamera HDZero Nano 90

Zestaw obejmuje kamerę HDZero Nano 90 z mocowaniem 19 × 19 mm, przeznaczoną do cyfrowego systemu transmisji FPV.

Kamera umożliwia rejestrowanie obrazu przekazywanego do nadajnika za pomocą połączenia MIPI, tworząc z nim kompletny tor wizyjny drona.

Wspólne zastosowanie kamery i nadajnika z jednej rodziny produktów ułatwia przygotowanie kompatybilnej konfiguracji FPV.

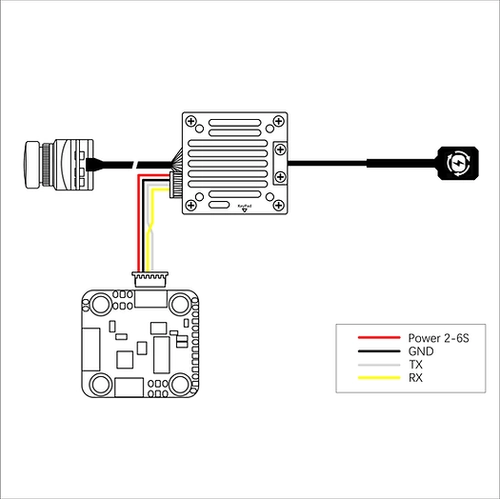

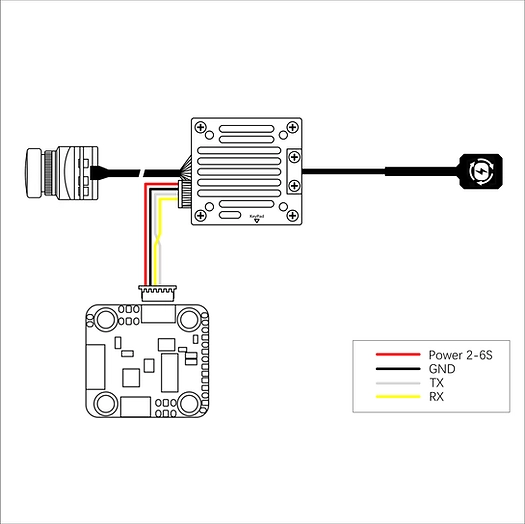

Połączenie z kontrolerem lotu bez lutowania przewodów

W zestawie znajduje się wiązka przewodów, pozwalająca na przygotowanie połączenia z odpowiednimi interfejsami zasilania i komunikacji MSP UART.

Zastosowane rozwiązanie może ograniczyć konieczność wykonywania dodatkowych połączeń lutowanych przy montażu nadajnika do kompatybilnej elektroniki.

Przed uruchomieniem należy zweryfikować zgodność pinów, napięcia zasilania oraz sposobu podłączenia do posiadanego kontrolera lotu.

Zabezpieczone połączenia anteny i kamery

Freestyle V2 wyposażono w zabezpieczone złącze antenowe U.FL oraz zabezpieczony interfejs MIPI do podłączenia kamery.

W zestawie przewidziano plastikowe elementy mocujące ze śrubami do zabezpieczenia obu połączeń, co pomaga utrzymać przewody w odpowiednim położeniu.

To rozwiązanie zmniejsza ryzyko niezamierzonego rozłączenia elementów systemu podczas eksploatacji drona.

Zasilanie i pobór energii

Nadajnik HDZero Freestyle V2 VTX obsługuje napięcie wejściowe od 7 do 25 V.

Deklarowany pobór mocy wynosi od 6 do 15 W, zależnie od ustawień i sposobu pracy systemu.

Przed podłączeniem nadajnika należy upewnić się, że układ zasilania drona zapewnia napięcie i wydajność odpowiednie dla zastosowanej konfiguracji.

Zestaw do dronów freestyle 3–5 cali

HDZero Freestyle V2 HD z kamerą Nano 90 został przygotowany z myślą o konstrukcjach FPV, w których istotne są stabilna transmisja obrazu, trwałość komponentów oraz możliwość integracji z kontrolerem lotu.

Obudowa CNC, zabezpieczone przewody i kilka trybów transmisji sprawiają, że zestaw może być wykorzystany w odpowiednio dobranych dronach freestyle o wielkości około 3–5 cali.

Przed montażem należy zweryfikować zgodność nadajnika, kamery, ramy i odbiornika wideo z wymaganiami konkretnej konstrukcji.

Specyfikacja techniczna

Zawartość zestawu

• 1 × nadajnik HDZero Freestyle V2 VTX
• 1 × kamera HDZero Nano 90 z mocowaniem 19 × 19 mm
• 1 × antena HDZero RHCP
• 1 × przewód MIPI 120 mm
• 1 × przewód zasilający
• 1 × przewód SA
• Elementy zabezpieczające połączenia MIPI i U.FL wraz ze śrubami
• 1 × taśma dwustronna
