Zestaw DIY FC + ESC Pilotix F405 60 A ELRS 868/915 MHz (stack)

Zestaw Pilotix DIY Stack ELRS915 (F405 FC + 60A ESC)

Pilotix DIY F460 Stack z kontrolą lotu F405 V3 i ESC 60A

Zestaw obejmuje Pilotix DIY F460 Stack, w skład którego wchodzi kontrola lotu F405 V3 oraz 3060 AM32 ESC 60A. Kontroler oparto na układzie STM32F405RGT6 i wyposażono w gyroskop ICM42688, barometr SPL06, obsługę OSD, Black Box 16MB/microSD oraz 8-kanałowe wyjście silnika. Obsługiwane są również LED Light Strip, buzzer, DJI/Vista Digital Sky End, przełączanie kamery oraz przełączanie zworek magistrali Sbus i VTX oraz 9V i VCC.

Regulator 3060 AM32 ESC oferuje maksymalny prąd ciągły 60A x4, maksymalny prąd chwilowy 70A x4 i napięcie wejściowe 3-6S Lipo. Obsługuje protokoły Dshot300/Dshot600/PWM/Bi-directional Dshot, ma układ AT32F421K8U7, wbudowany amperomierz oraz telemetrię ESC.

Najważniejsze cechy produktu

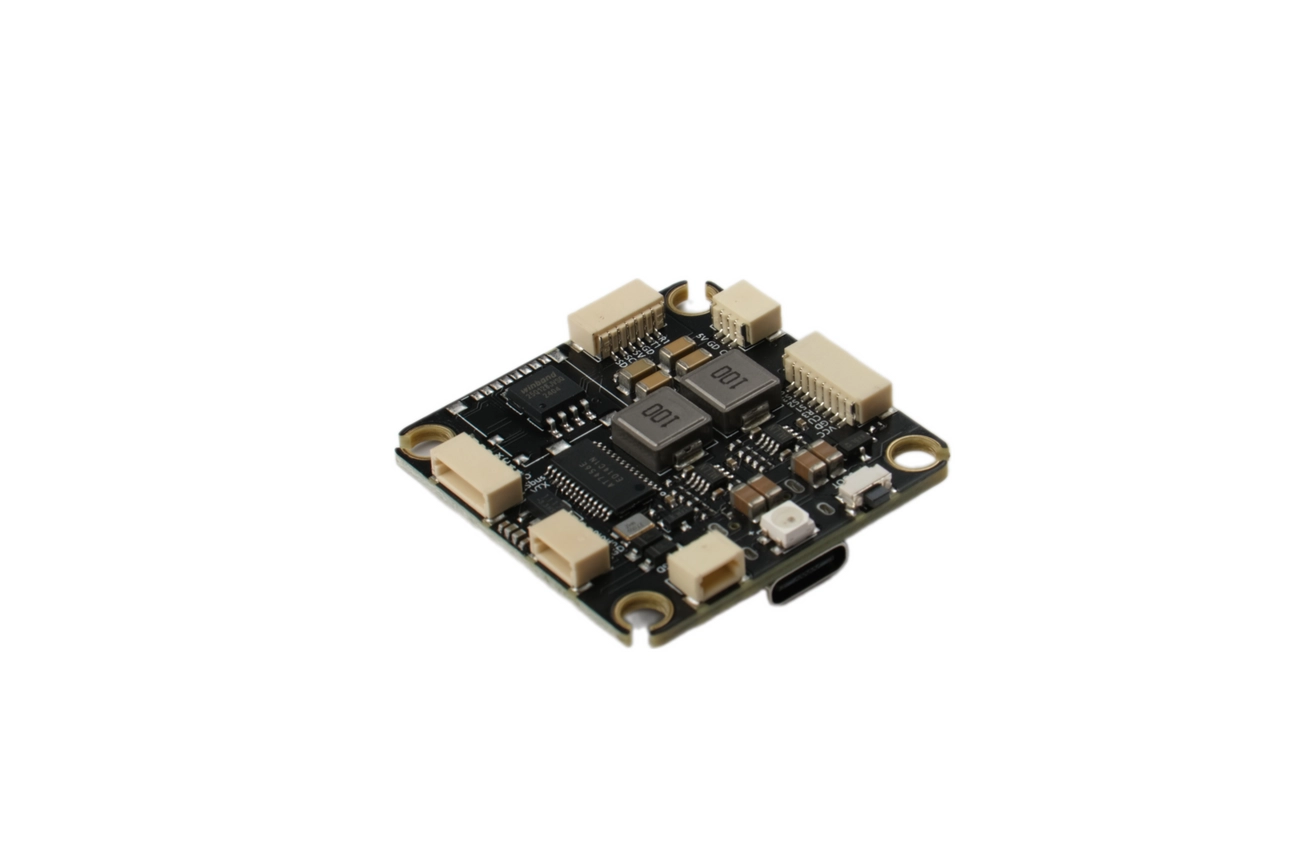

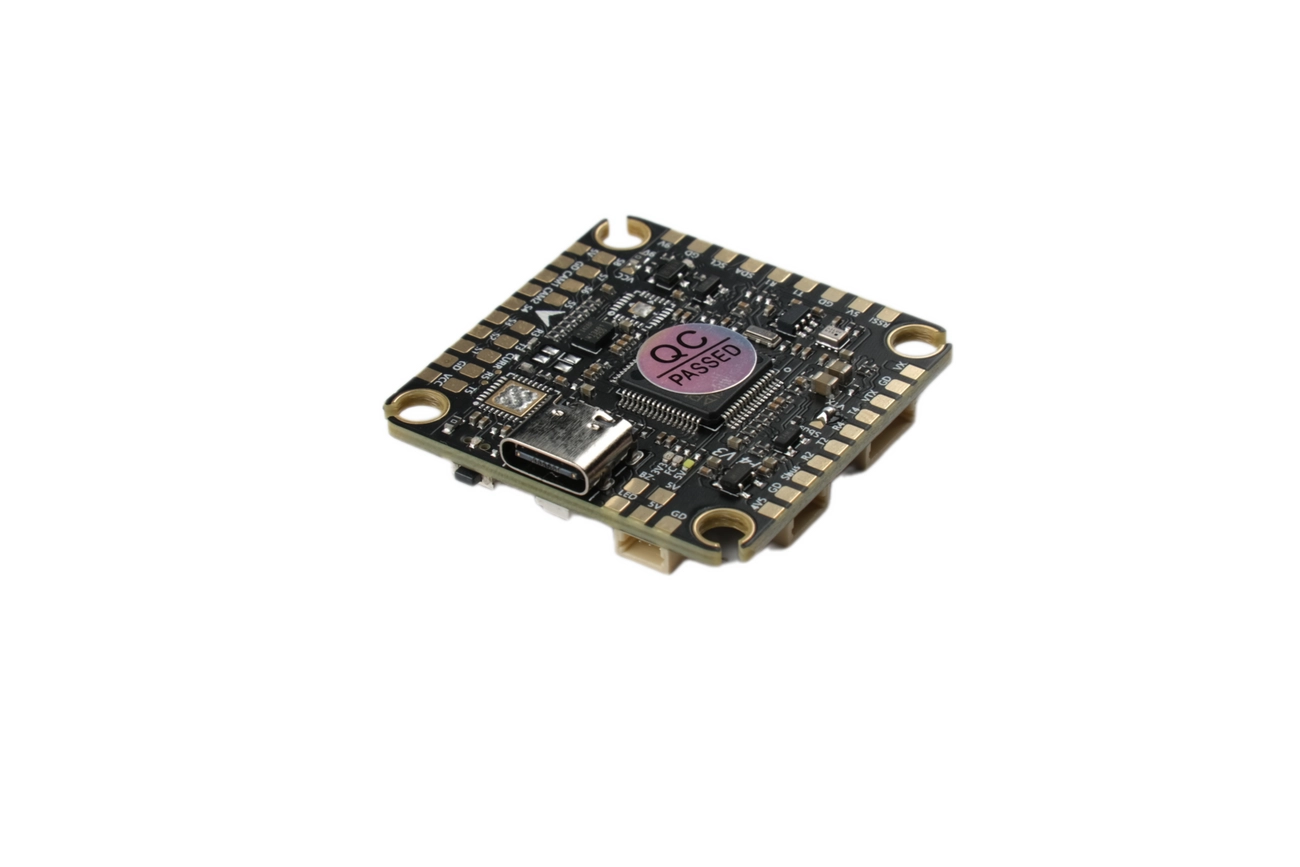

• Kontrola lotu F405 V3 z układem STM32F405RGT6, gyroskopem ICM42688 i barometrem SPL06
• OSD oraz Black Box 16MB/microSD
• 8-kanałowe wyjście silnika
• Obsługa LED Light Strip i buzzer
• Protokół odbiornika: ELRS/CRSF/SBUS/Frsky/Futaba/Flysky/TBS Crossfire/DSMX
• Zasilacz wyjściowy: 5V/2.5A, 9V/3A
• Złącze USB Typ-C
• Obsługa DJI/Vista Digital Sky End

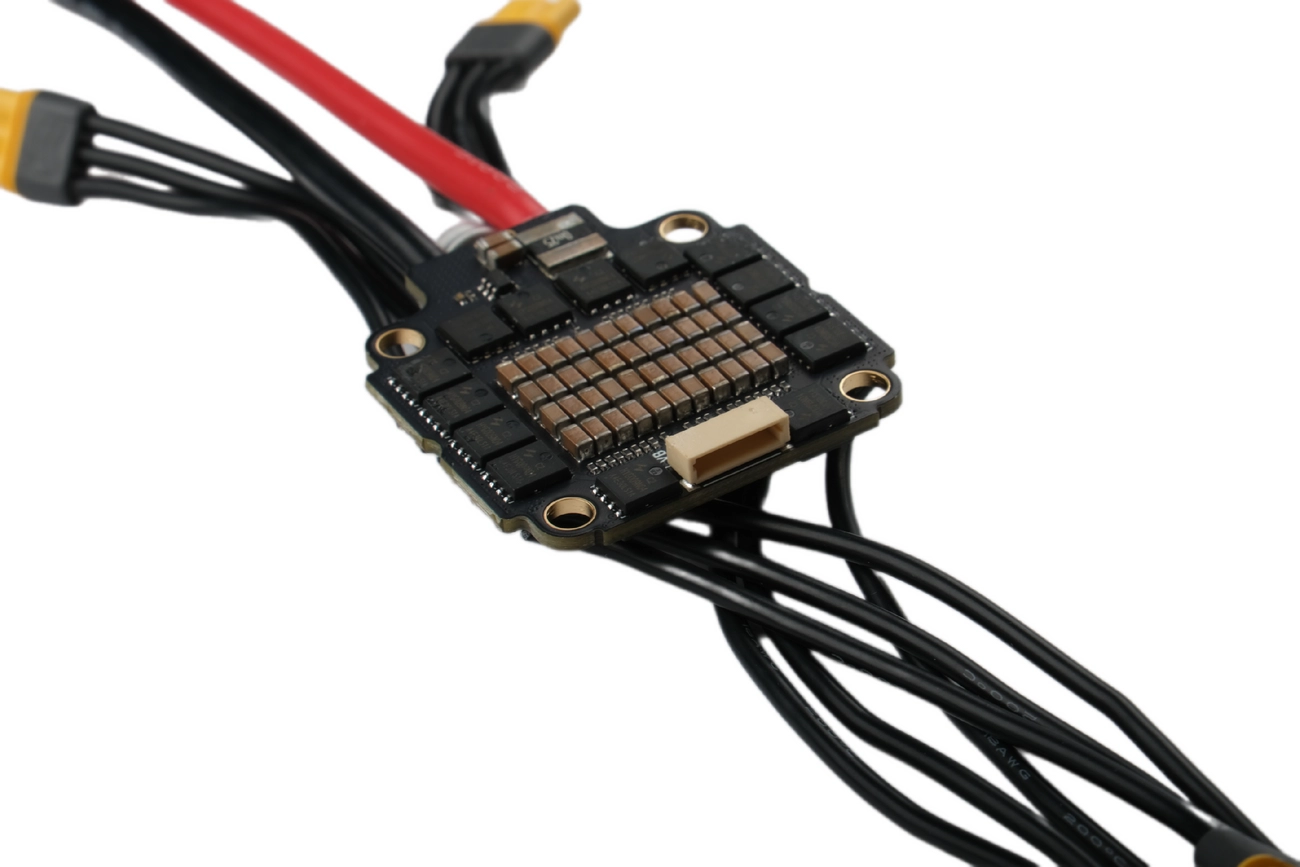

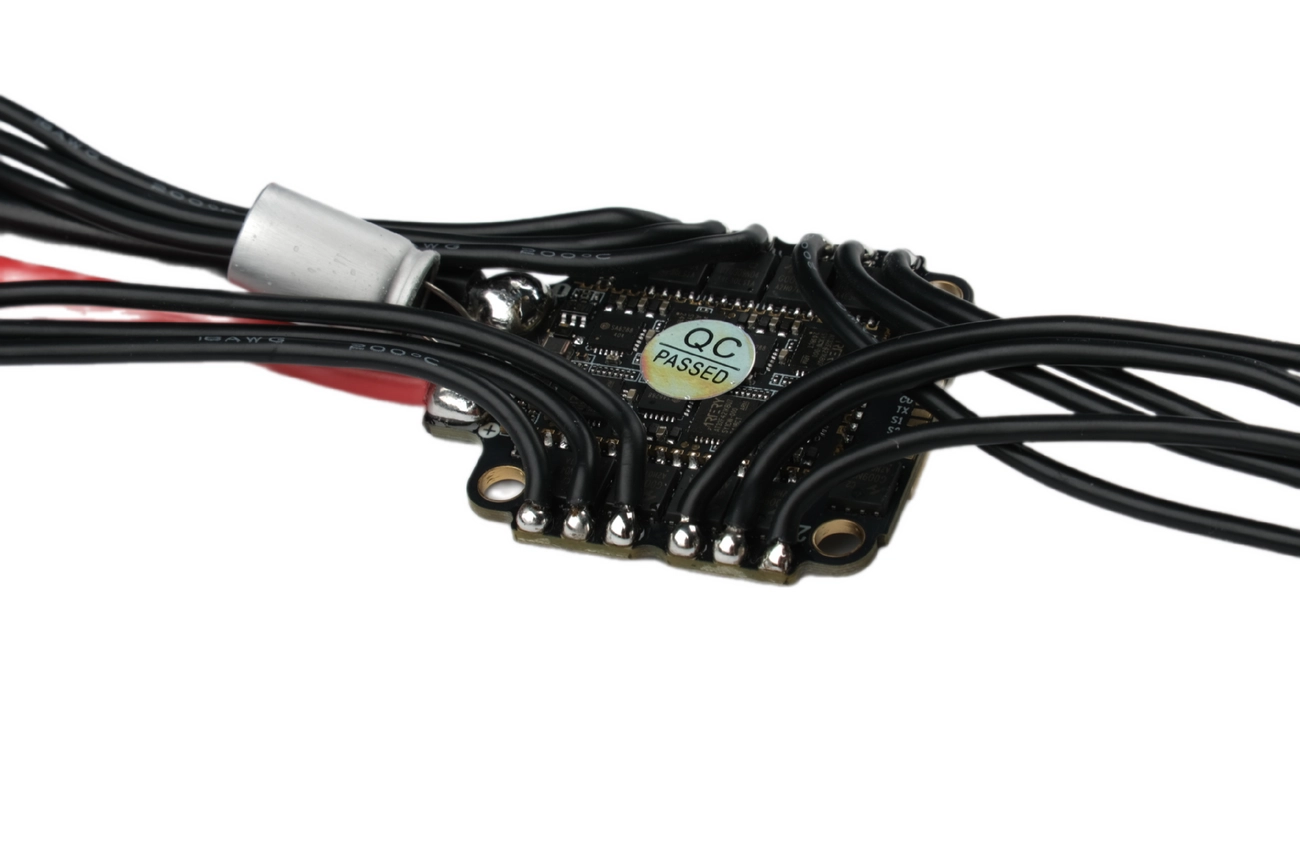

• 3060 AM32 ESC o maksymalnym prądzie ciągłym 60A x4
• Maksymalny prąd chwilowy: 70A x4
• Napięcie wejściowe ESC: 3-6S Lipo
• Obsługa Dshot300/Dshot600/PWM/Bi-directional Dshot

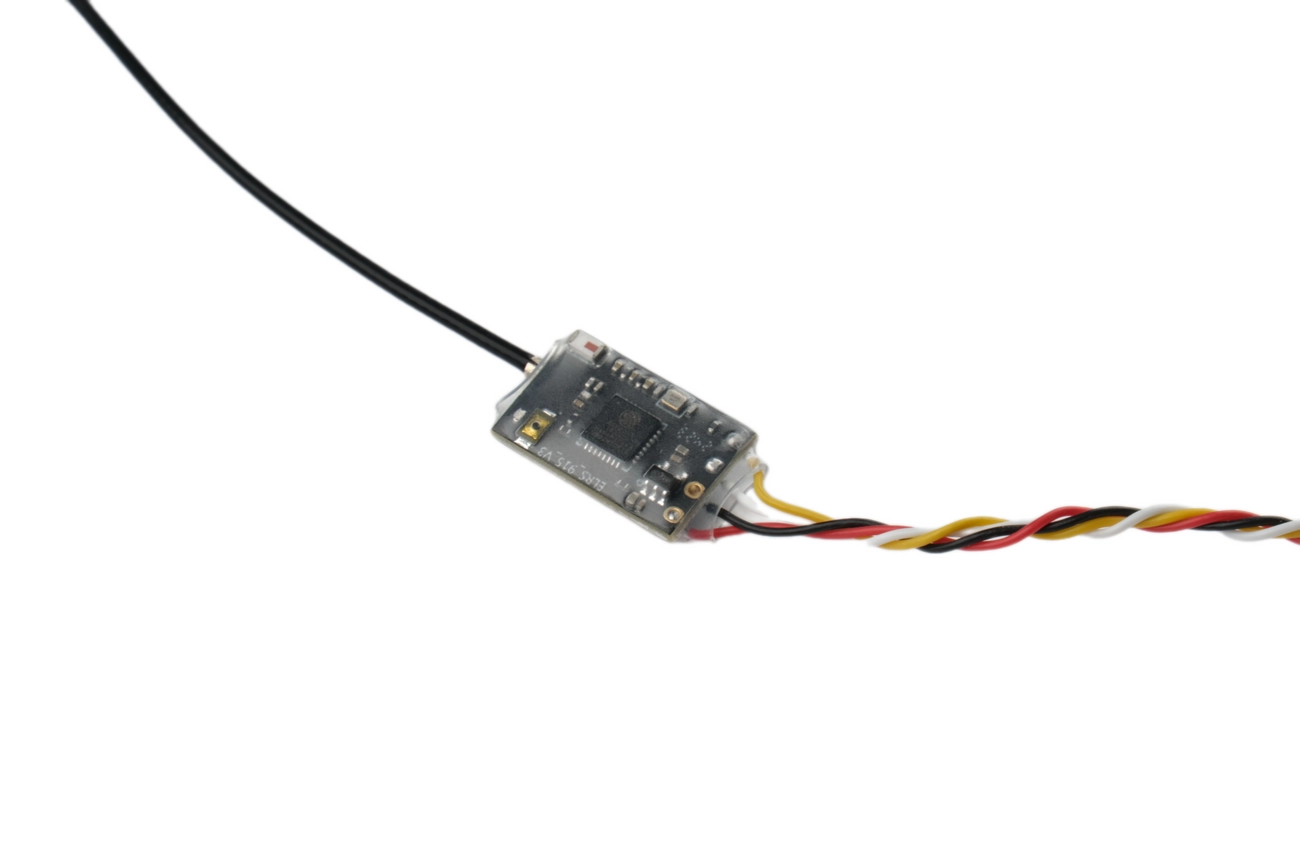

• Odbiornik ELRS915 o paśmie częstotliwości 915MHz
• Moc telemetrii: 17dbm
• Odbiór z dwóch anten dla bardziej stabilnego odbioru i silniejszego przeciwdziałania zakłóceniom
• Antena 915 w kształcie litery T o rozmiarze 148mm x 70mm

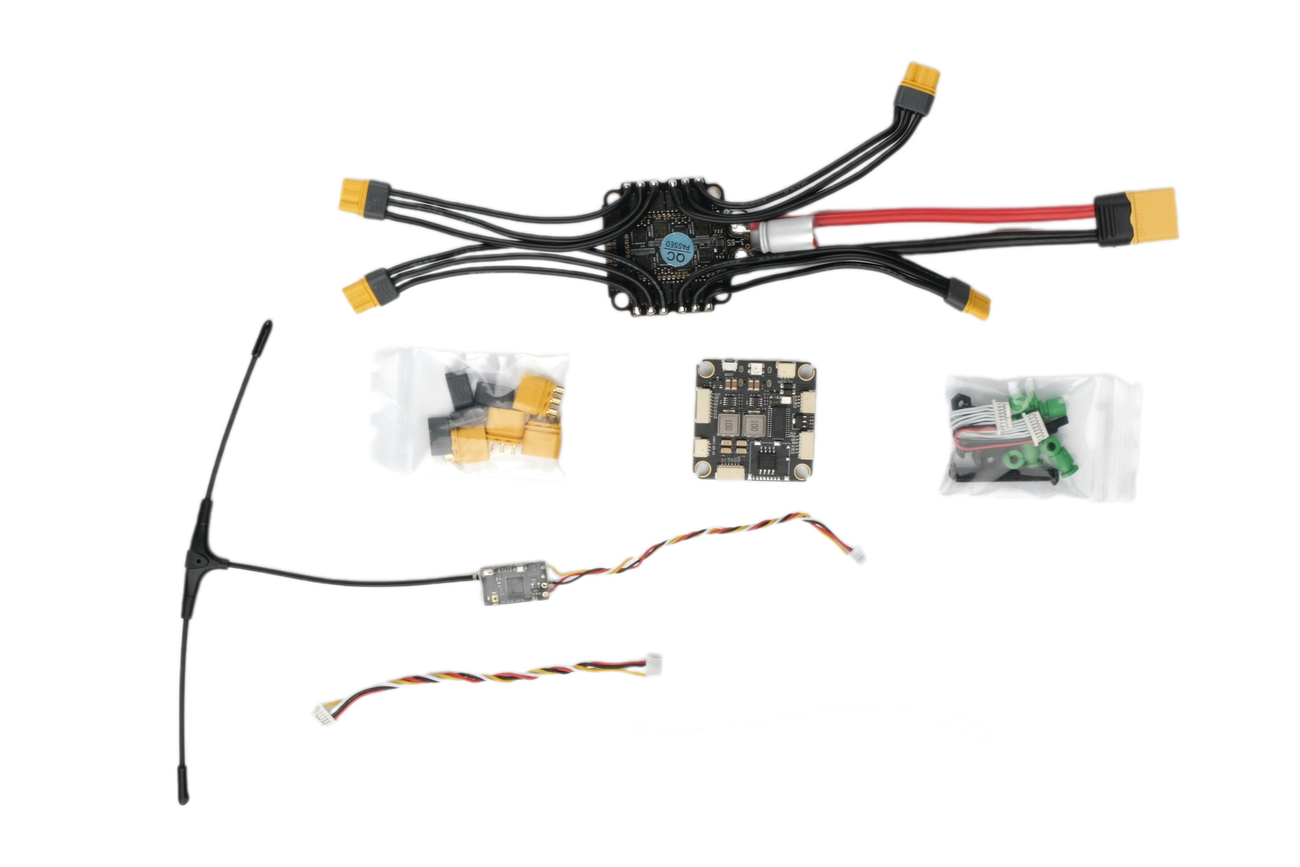

Zawartość zestawu

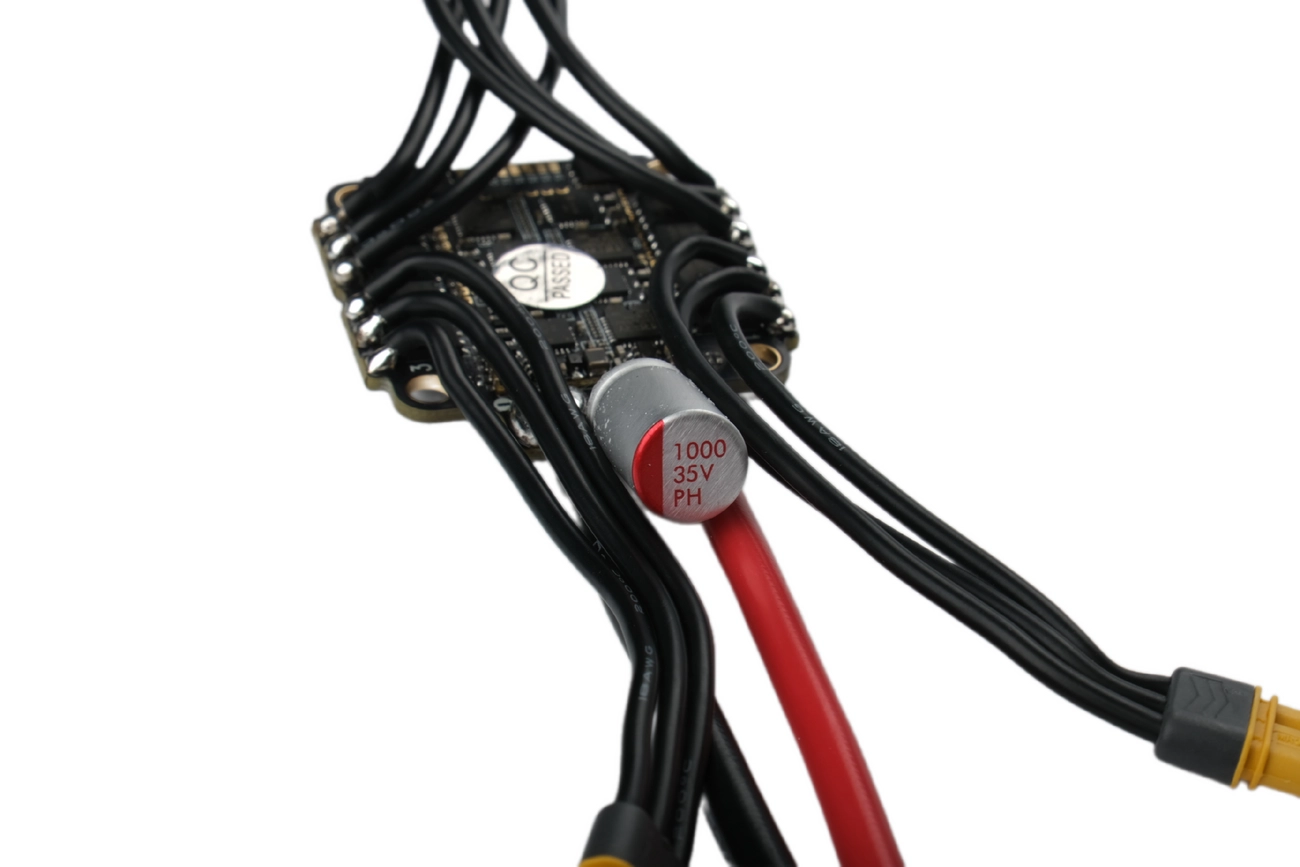

• F405 V3 Flight Control (z 4pcs MR300 Male for Motor / Power Cable / 1000uF Solid State Electrolytic Capacitor*1)
• 3060 AM32 60A elektroniczny regulator prędkości (ESC)
• Kabel połączeniowy 8PIN SH1.0 X1
• Odbiornik ELRS915 (z 4-pinowym kablem)
• Antena 915 w kształcie litery T
• Złącze silnika z żeńskim złączem MR30 X4
• 3-pinowy kabel do kamery X1
• 6-pinowy kabel do VTX X1
• Metalowe kołki rozporowe M3 X4
• Nakrętki X8
• Kulki amortyzujące M3 X8

Specyfikacja

Pobierz dokumentację
