System transmisji obrazu DJI O4 Unit Pro

DJI O4 Air Unit Pro – cyfrowy system transmisji obrazu FPV

DJI O4 Air Unit Pro to zaawansowany system transmisji obrazu DJI O4 przeznaczony do samodzielnie budowanych dronów FPV. Łączy moduł transmisji obrazu, kamerę 1/1,3 cala CMOS i dwie anteny, aby zapewnić pilotowi wyraźny podgląd na żywo i jednocześnie umożliwić rejestrowanie wysokiej jakości materiału. To propozycja dla osób, które potrzebują zarówno precyzyjnego sterowania, jak i możliwości przygotowywania profesjonalnych nagrań.

System transmisji DJI O4 Air Unit Pro wykorzystuje kodowanie H.265, udostępnia podgląd do 1080p/100FPS i pozwala nagrywać szczegółowe filmy w 4K/120FPS. W praktyce oznacza to, że nie potrzebujesz montować dodatkowych kamer tylko po to, aby uzyskać dynamiczny materiał z lotu. DJI O4 Air Unit Pro jest szczególnie atrakcyjny do freestyle, cinematic FPV oraz konfiguracji wyścigowych.

Przed zakupem sprawdź dostępną przestrzeń w ramie, zasilanie, sposób chłodzenia oraz kompatybilność gogli. Właściwie zaplanowany montaż pomaga wykorzystać jakość transmisji wideo i zmniejszyć ryzyko problemów z temperaturą podczas użytkowania.

Stabilna transmisja 1080p/100FPS i niskie opóźnienie

Sercem DJI O4 Air Unit Pro jest nowoczesny system transmisji wideo, którego zadaniem jest umożliwiać przesyłanie obrazu z kamery drona do gogli w czasie rzeczywistym. Wysoka częstotliwość odświeżania przydaje się przy szybkich zmianach kierunku, przelotach blisko przeszkód i treningu na technicznych trasach. Cyfrowa transmisja wideo oferuje większą szczegółowość obrazu niż typowa analogowa transmisja wideo, choć rezultat zależy od otoczenia.

Maksymalny bitrate transmisji DJI O4 Air Unit Pro wynosi do 60 Mbps poza trybem Racing, a system automatycznie dobiera stabilniejszą częstotliwość. Rzeczywisty bitrate transmisji i stabilność obrazu mogą zmieniać się wraz z odległością, zakłóceniami i ustawieniami. Nie należy mylić szerokości kanału podawanej w MHz z przepływnością w Mb/s.

Najniższe opóźnienie wynosi około 15 ms z DJI Goggles 3 oraz około 19 ms z DJI Goggles N3, gdy wybrano tryb Racing i transmisję 1080p/100FPS. Są to wartości z kontrolowanych testów DJI, a nie stałe parametry każdego lotu. Tak niskie opóźnienie pomaga pilotowi reagować szybciej, ale nie zastępuje poprawnego ustawienia drona.

Zasięg transmisji wideo: 8 km CE oraz 15 km FCC

DJI O4 Air Unit Pro wykorzystuje dwie anteny w układzie 2T2R. Maksymalny zasięg transmisji wideo w otwartej przestrzeni zewnętrznej, bez przeszkód i zakłóceń, to 8 km w standardzie CE oraz 15 km według standardu FCC. Dla klienta w Polsce właściwą wartością porównawczą jest 8 km CE; limit FCC nie oznacza dopuszczalnego zasięgu użytkowania w Polsce.

Rzeczywisty maksymalny zasięg komunikacji zależy od warunków otoczenia, zakłóceń radiowych, ukształtowania terenu, rozmieszczenia anten oraz sprzętu po stronie odbiorczej. Maksymalny zasięg transmisji nie jest maksymalnym dystansem lotu drona ani zachętą do wykonywania lotów poza zasięgiem wzroku niezgodnie z obowiązującymi zasadami.

Aby zadbać o jakość transmisji wideo, anteny należy zamontować zgodnie z instrukcją producenta i nie zasłaniać ich przewodzącymi elementami ramy. DJI O4 Air Unit Pro sprawdzi się podczas dynamicznych lotów oraz filmowania, jeśli cały zestaw zostanie prawidłowo skonfigurowany.

Tryb Racing – reakcja i precyzyjne sterowanie

Tryb Racing w DJI O4 Air Unit Pro został opracowany z myślą o pilotach, dla których liczy się błyskawiczny odczyt sytuacji na torze. Po włączeniu trybu Racing system przechodzi na ręczny dobór kanału transmisji wideo i preferuje ustawienia 1080p/100FPS. Z DJI Goggles 3 może w odpowiednich warunkach osiągać minimalne opóźnienie 15 ms.

Obsługa trybu Racing wymaga DJI Goggles 3 lub DJI Goggles N3. W zależności od regulacji regionalnych i konfiguracji DJI O4 może umożliwić rywalizację maksymalnie ośmiu dronów jednocześnie. Wymaga to zaplanowania kanałów, a nie jedynie uruchomienia wszystkich nadajników w pobliżu.

Podczas wyścigów nie wystarczy sama transmisja wideo. Kontroler lotu, odbiornik sterowania, ustawienia failsafe i umiejętności pilota wpływają na bezpieczeństwo. Warto wcześniej przetestować cały zestaw w bezpiecznym miejscu.

Kamera 1/1,3 cala CMOS i nagrywanie 4K/120FPS

Kamera DJI O4 Air Unit Pro korzysta z dużej matrycy CMOS 1/1,3 cala. Pozwala nagrywać wideo 4K z prędkością do 120 kl./s, co daje możliwość spowalniania dynamicznych ujęć podczas montażu. W porównaniu ze standardowym DJI O4 Air Unit to istotna zaleta wersji Pro, zwłaszcza w filmowaniu cinematic FPV.

DJI O4 Air Unit Pro oferuje szerokie pole widzenia do 155° w trybie Ultra Wide. Ta wartość jest dostępna przy wyłączonej elektronicznej stabilizacji obrazu i częstotliwości nagrywania nieprzekraczającej 60 kl./s. Nie należy więc obiecywać jednocześnie 155° i 4K/120FPS w każdym ustawieniu; wybór trybu określa końcowy efekt.

Wysoka jakość wideo sprawia, że moduł nadaje się do przelotów przez wąskie przestrzenie, nagrań krajobrazowych i szybkich przejść kamery. Szerokie pole widzenia pomaga uchwycić otoczenie, natomiast ustawienia standardowe mogą lepiej nadawać się do scen wymagających mniejszej deformacji perspektywy.

10-bit D-Log M, RockSteady i Gyroflow

Tryb 10-bit D-Log M w DJI O4 Air Unit Pro przechwytuje więcej informacji tonalnych, dając większą elastyczność w postprodukcji. Przy odpowiedniej ekspozycji łatwiej dopracować dynamikę obrazu i kolory w różnych warunkach oświetleniowych. To praktyczne wsparcie dla twórców, którzy łączą materiały z różnych kamer.

Technologia RockSteady odpowiada za elektroniczną stabilizację obrazu podczas nagrywania. Ogranicza widoczność drobnych drgań, jednak nie usuwa przyczyn wibracji wynikających z montażu, śmigieł czy silników. Z kolei Gyroflow umożliwia stabilizację wideo po locie, gdy materiał zostanie nagrany w zgodny z nim sposób, przy wyłączonej stabilizacji elektronicznej.

Wybierając ustawienia, zdecyduj, czy potrzebujesz gotowego nagrania prosto z kamery, czy planujesz późniejszą stabilizację wideo offline. DJI O4 Air Unit Pro pozwala dopasować sposób pracy do projektu; w obu przypadkach ważne są poprawny montaż kamery i ograniczenie mechanicznych drgań.

Kompaktowy moduł i montaż w dronie FPV

Moduł transmisji DJI O4 Air Unit Pro ma wymiary 33,5 × 33,5 × 13 mm, a zestaw modułu z kamerą waży około 32 g, bez doliczania masy anten. Producent zaleca przede wszystkim ramy o wielkości 3 cali i większe. Przed montażem sprawdź otwory, miejsce na kabel koncentryczny kamery, prowadzenie przewodów i swobodny przepływ powietrza.

Kabel koncentryczny łączy kamerę z modułem i nie powinien być naprężony ani nadmiernie zaginany. Odpowiednie ułożenie przewodów pomaga chronić połączenia przed wibracjami. Do integracji z elektroniką drona służy kabel 3 w 1; podłączanie zasilania i linii sygnałowych wykonuj według aktualnej dokumentacji DJI.

Moduł Air Unit Pro generuje ciepło, zwłaszcza podczas nagrywania w wysokiej rozdzielczości. Aby zapewnić skuteczne chłodzenie, trzeba unikać blokowania otworów wentylacyjnych i długiej pracy na ziemi bez przepływu powietrza. Podczas testów w pomieszczeniu warto kontrolować temperaturę i nie uruchamiać niepotrzebnie długich sesji nagrywania.

Betaflight OSD i tryb Canvas – własny układ informacji

DJI O4 Air Unit Pro współpracuje z kontrolerami lotu obsługującymi Betaflight 4.3.0 lub nowsze wersje. Tryb Canvas oraz Betaflight OSD umożliwiają wyświetlanie danych z kontrolera lotu bezpośrednio na ekranie gogli: na przykład napięcia akumulatora, czasu lotu czy komunikatów dotyczących konfiguracji.

Dobrze ustawione OSD pozwala czytać istotne informacje w czasie rzeczywistym bez zasłaniania widoku z kamery. Indywidualne ustawienia ekranu sprawią, że dane pojawią się tam, gdzie pilotowi najłatwiej je śledzić. Warto jednak nie przeładowywać ekranu podczas szybkiego lotu.

Aby obsługiwać tryb Canvas, potrzebna jest zgodna konfiguracja portów i oprogramowanie kontrolera lotu. Po instalacji sprawdź, czy dane są prawidłowo prezentowane, oraz upewnij się, że ostrzeżenia i informacje o baterii są czytelne.

Kompatybilność gogli i aparatur DJI FPV

System transmisji obrazu DJI O4 Air Unit Pro współpracuje z DJI Goggles 3 lub DJI Goggles N3 w połączeniu z DJI FPV Remote Controller 3, a także z DJI Goggles 2 lub DJI Goggles Integra oraz DJI FPV Remote Controller 2. Do sterowania przy użyciu aparatury DJI należy skonfigurować w kontrolerze lotu protokół SBUS.

Gogle stanowią odbiornik transmisji obrazu, a aparatura sterująca odpowiada za komendy pilota; nie należy traktować ich jako zamiennych urządzeń. Istnieje również możliwość korzystania z nadajnika innej marki, ale zazwyczaj wymaga to osobnego odbiornika RC i właściwej konfiguracji.

Przed aktualizacją sprzętu sprawdź wersję oprogramowania oraz tabelę kompatybilności producenta. DJI O4 Air Unit Pro nie jest kompatybilny z dowolnymi goglami analogowymi, dlatego zakup bez sprawdzenia modelu może wiązać się z koniecznością dodatkowych wydatków.

Pamięć 4 GB i obsługa microSD

Wersja DJI O4 Air Unit Pro ma 4 GB pamięci wbudowanej i obsługuje dodatkowe karty microSD, co odróżnia ją od standardowego DJI O4 Air Unit z 23 GB pamięci bez gniazda na kartę. To ważna kwestia, jeżeli potrzebujesz nagrywać wideo o wysokiej rozdzielczości na dłuższych sesjach.

Przy nagrywaniu 4K/120FPS pojemność nośnika, jego klasa prędkości i właściwe formatowanie są istotne dla niezawodności zapisu. Wybieraj zgodne karty microSD o parametrach rekomendowanych przez DJI, a przed ważnym lotem wykonaj krótki test rejestracji i odtwarzania.

Przenosząc materiały na komputer, sprawdź poprawność plików przed ich skasowaniem z karty. Niezależnie od tego, czy korzystasz z pamięci wewnętrznej, czy dodatkowego nośnika, regularne archiwizowanie ogranicza ryzyko utraty efektownych nagrań.

DJI O4 Air Unit Pro czy standardowy O4 Air Unit?

DJI O4 Air Unit Pro jest przeznaczony dla pilotów, którzy priorytetowo traktują jakość kamery, nagrywanie 4K/120FPS, 10-bit D-Log M oraz układ dwóch anten. Standardowy DJI O4 Air Unit to znacznie lżejszy model, ważący około 8,2 g z kamerą, zaprojektowany także dla ram 2-calowych i mniejszych.

Wersja Pro ma matrycę 1/1,3 cala i pole widzenia do 155°, podczas gdy podstawowa wersja oferuje matrycę 1/2 cala, pole widzenia 117,6° i nagrywanie do 4K/60FPS. Przy porównaniu zwracaj również uwagę na chłodzenie, masę, wielkość ramy oraz sposób mocowania kamery.

Obie wersje korzystają z systemu transmisji DJI O4 i współpracują z wybranymi goglami DJI. Wybór zależy od tego, czy większą wartość ma minimalna masa konstrukcji, czy bardziej zaawansowaną funkcjonalność filmowa. Do większości projektów cinematic i dynamicznych ujęć DJI O4 Air Unit Pro oferuje szersze możliwości.

Najważniejsze cechy i specyfikacja DJI O4 Air Unit Pro

Najważniejsze cechy produktu to cyfrowa transmisja DJI O4 z podglądem do 1080p/100FPS, nagrywanie 4K/120FPS, obsługa 10-bit D-Log M, tryb Racing, tryb Canvas, stabilizacja RockSteady oraz zgodność z Gyroflow. System zapewnia również kompatybilność z wybranymi goglami DJI i elastyczne możliwości montażowe w dronach FPV.

W specyfikacji rozróżniono parametry transmisji, kamery i samego modułu. Dane maksymalne pochodzą z pomiarów producenta; rzeczywiste wartości zależą od konfiguracji i otoczenia. W przypadku transmisji obowiązują także przepisy dotyczące pasm częstotliwości i mocy nadajnika.

• Moduł z kamerą DJI O4 Air Unit Pro × 1
• Moduł transmisji DJI O4 Air Unit Pro × 1
• Antena × 2
• Przewód 3 w 1 × 1

Zawartość zestawu i odpowiedzi na pytania

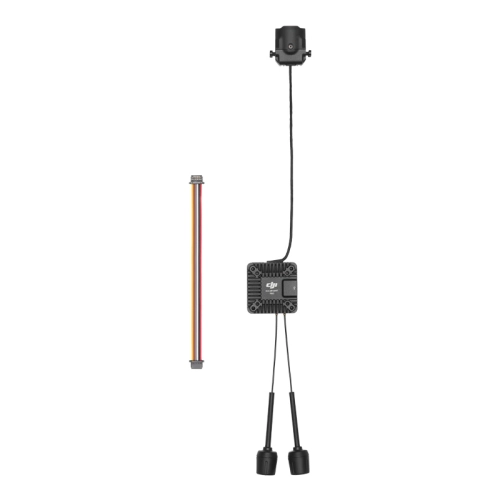

W pudełku znajdują się moduł kamery DJI O4 Air Unit Pro, moduł transmisji DJI O4 Air Unit Pro, dwie anteny oraz kabel 3 w 1. To komponenty potrzebne do instalacji systemu obrazu w zgodnej konstrukcji FPV. Zestaw nie zawiera gotowego drona, gogli, kontrolera ani akumulatora.

Co to jest DJI O4 Pro? To wersja cyfrowego systemu transmisji DJI O4 Air Unit przeznaczona do bardziej wymagających projektów FPV, wyposażona w kamerę o większej matrycy, obsługę 4K/120FPS i 10-bit D-Log M. Czy DJI O4 Air Unit Pro wymaga dodatkowej kamery? Nie, kamera FPV jest częścią zestawu.

Jak aktywować moduł transmisji? Wykonaj procedurę producenta w aplikacji DJI Assistant 2 zgodnej z urządzeniem, a następnie sparuj moduł z obsługiwanymi goglami. Jeżeli konfiguracja nie działa prawidłowo, sprawdź instrukcję i skontaktuj się z pomocą techniczną DJI.

Jaka karta pamięci jest odpowiednia? DJI O4 Air Unit Pro obsługuje karty microSD; wybieraj karty o prędkości i pojemności rekomendowanej w aktualnej specyfikacji DJI. Aplikacja DJI GO 4 nie służy do aktywowania tego modułu; pytania o język tej aplikacji nie dotyczą bezpośrednio tego produktu.
