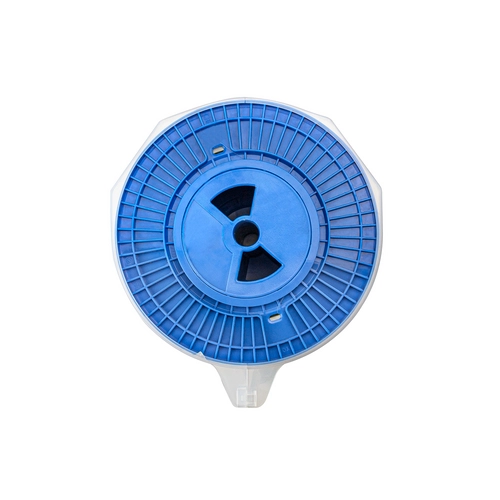

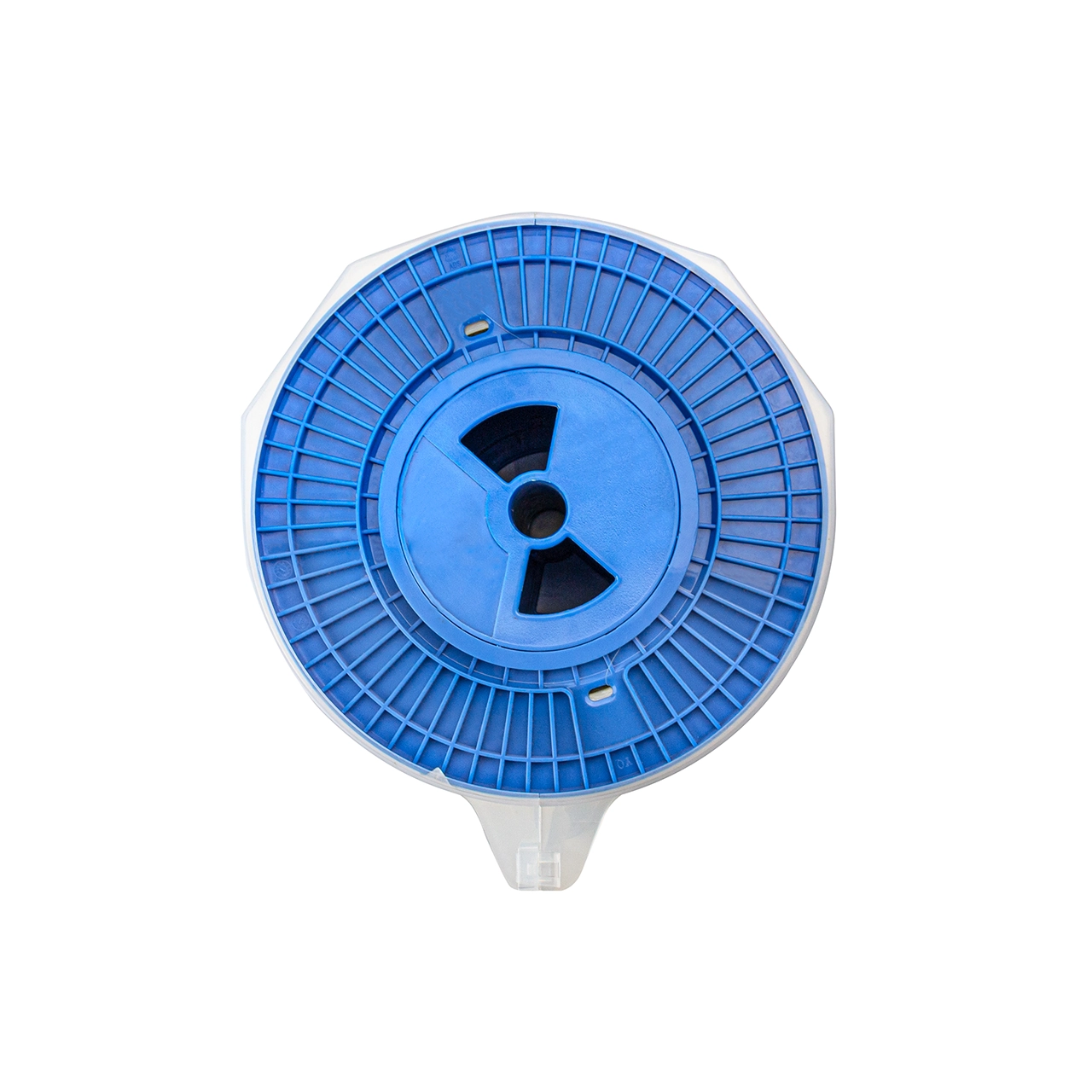

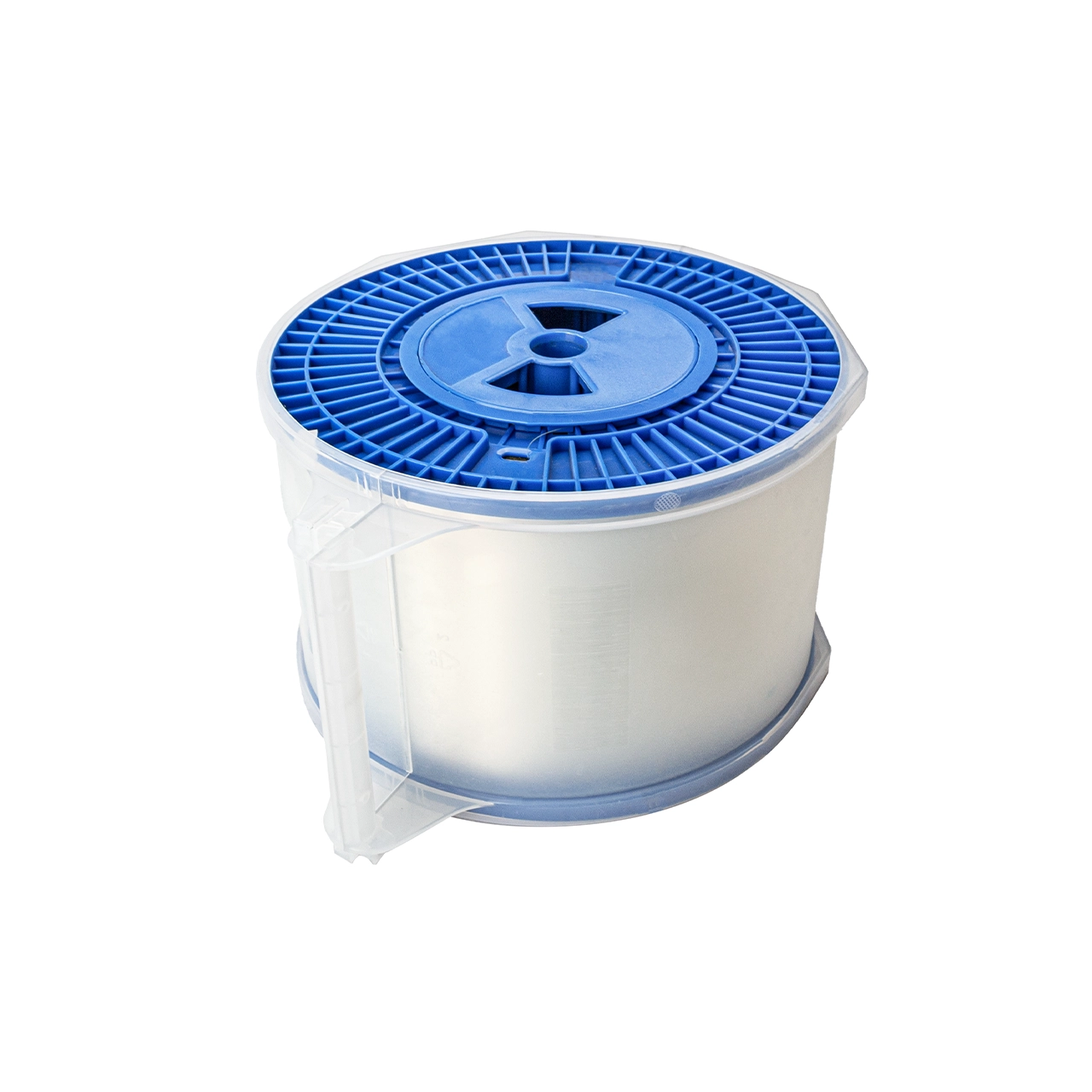

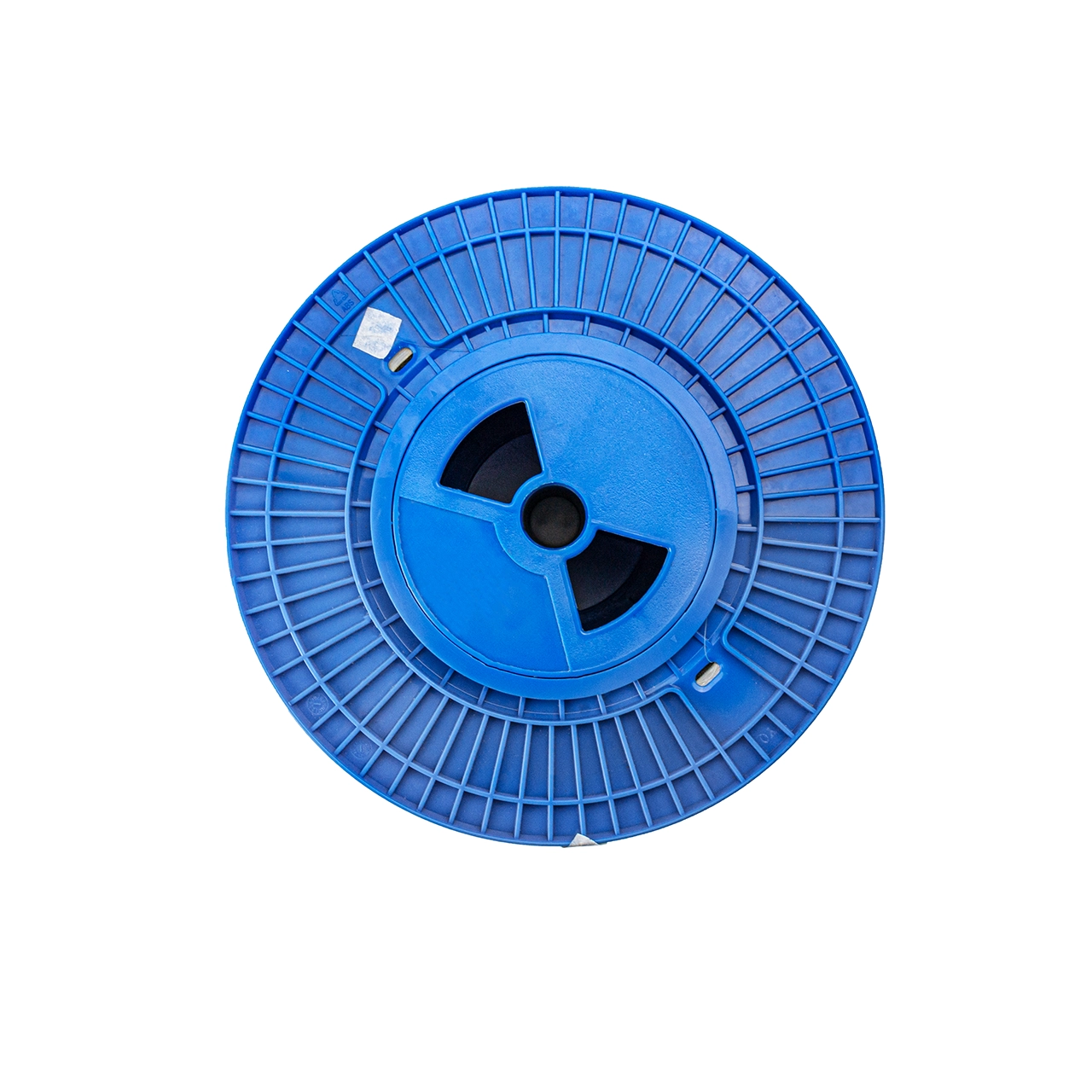

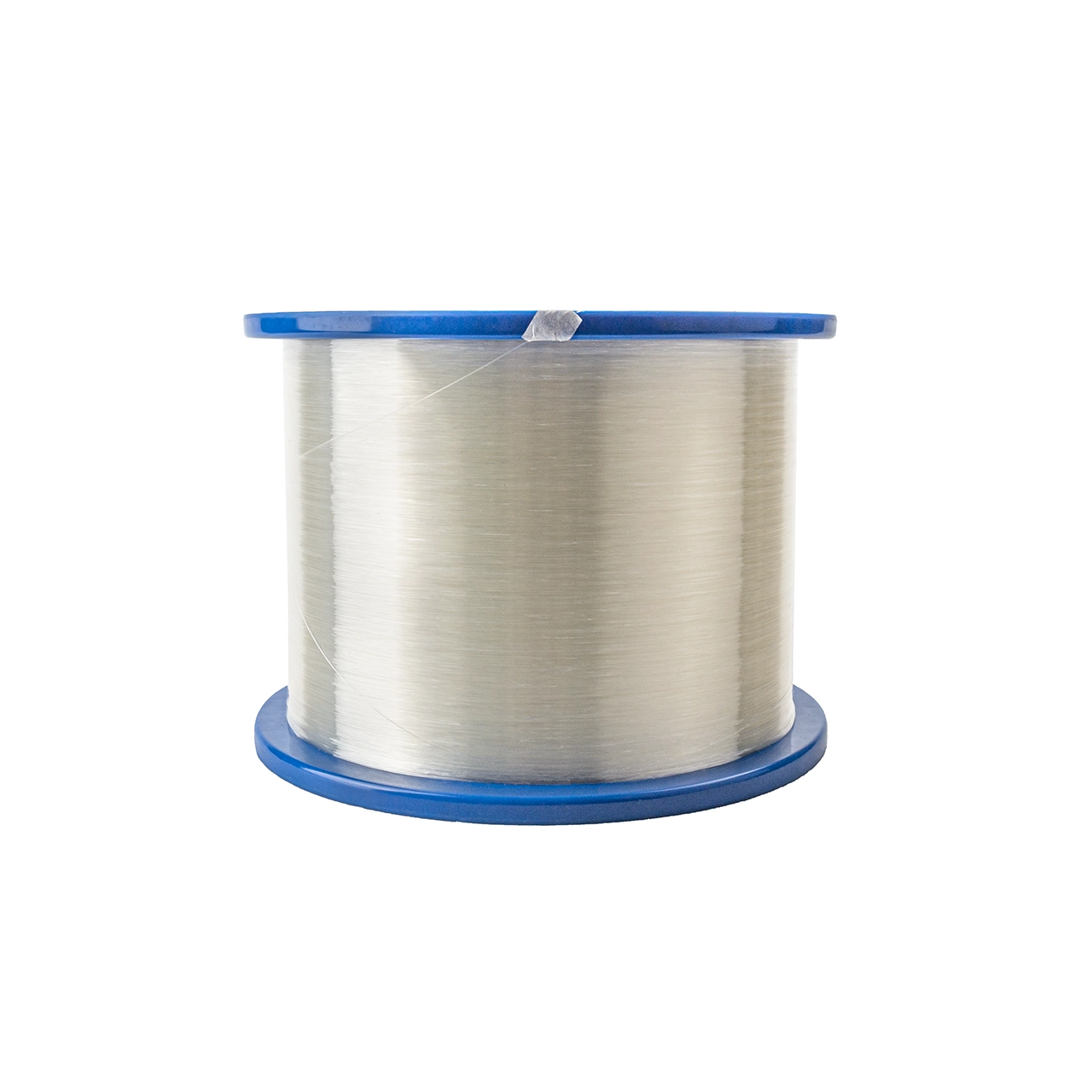

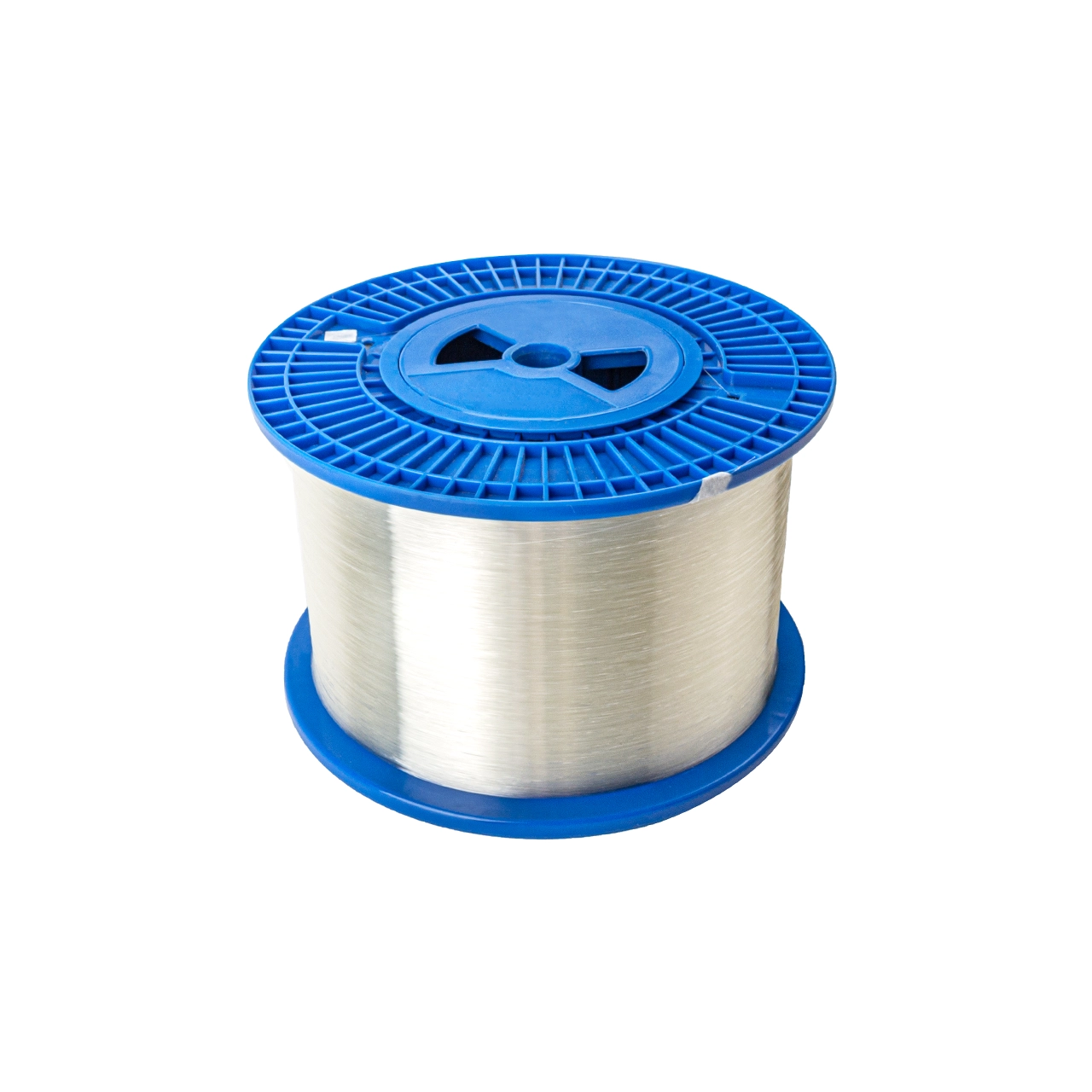

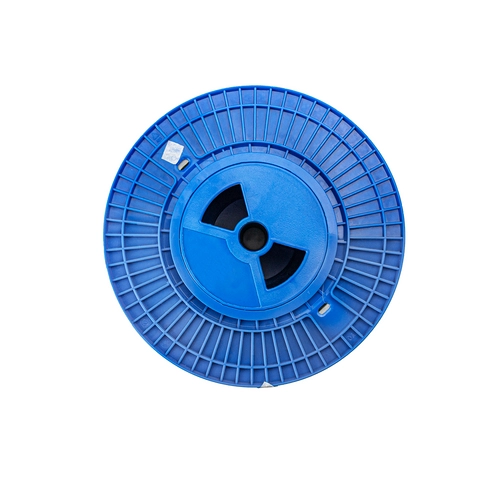

Światłowód Pilotix G657.A2 0,25 mm - szpula 50 km
Wysokiej jakości kabel światłowodowy Pilotix G657.A2 0,25 mm na szpuli 50 km został zaprojektowany z myślą o komunikacji na duże odległości o wysokiej przepustowości w miejscach, gdzie transmisja radiowa jest ograniczona lub niedostępna.
Produkt sprawdzi się w profesjonalnych systemach dronów oraz robotyce podwodnej i naziemnej, gwarantując transmisję danych o niskim opóźnieniu z minimalną utratą sygnału.
Najważniejsze informacje
KOMUNIKACJA
Zalecenia dotyczące zasięgu i kompatybilności
Dla zapewnienia niezawodnej komunikacji zaleca się dobór transceivera do odległości: na dystansie do 9 km rekomendowany jest transceiver o zasięgu do 20 km, od 10 km do 14 km – transceiver o zasięgu do 40 km, natomiast na odległość od 15 km do 20 km i więcej – transceiver o zasięgu do 60 km.
Produkty światłowodowe Pilotix są kompatybilne wyłącznie z urządzeniami z tej samej serii; producent nie gwarantuje prawidłowego działania z urządzeniami pochodzącymi z innych serii.
PARAMETRY
Precyzyjna specyfikacja optyczna i fizyczna
Średnica płaszcza wynosi 125,0 ± 0,7 μm, średnica powłoki 242 ± 7 μm, a promień krzywizny włókna to ≥ 4 m przy długości dostawy wynoszącej 2,05–50,4 km/szpula.
Średnica pola modowego (MFD) wynosi 8,6 ± 0,4 μm (@1310 nm) oraz 9,8 ± 0,6 μm (@1550 nm), zaś tłumienie osiąga maksymalnie ≤ 0,35 dB/km (@1310 nm) oraz ≤ 0,21 dB/km (@1550 nm).
WYTRZYMAŁOŚĆ
Odporność na warunki środowiskowe i obciążenia
Kabel przeszedł test wytrzymałościowy proof test na poziomie ≥ 9,0 N, ≥ 1,0 % i ≥ 100 kpsi, przy parametrze zmęczenia dynamicznego ≥ 20. Straty na makrozgięciach dla 1 zwoju o średnicy 15 mm wynoszą ≤ 0,50 dB (@1550 nm) oraz ≤ 1,00 dB (@1625 nm).
Tłumienie wywołane zanurzeniem w wodzie, starzeniem w suchym cieple (85 ± 2 °C) oraz w wilgotnym cieple (85 % RH) przez 30 dni utrzymuje się na poziomie ≤ 0,05 dB/km.
PARAMETRY TECHNICZNE
Specyfikacja techniczna
| EAN | 5061099735308 |
| Symbol producenta | 6620 |
| Producent | Pilotix |
| Kategoria u dostawcy | Akcesoria do dronów FPV | Rozwiązania światłowodowe FPV | Światłowód |
| Model | G657.A2 0,25 mm |
| Średnica płaszcza | 125,0 ± 0,7 μm |
| Niekołowość płaszcza | ≤ 0,7 % |
| Średnica powłoki | 242 ± 7 μm |
| Błąd koncentryczności powłoka/płaszcz | ≤ 12 μm |
| Błąd koncentryczności rdzeń/płaszcz | ≤ 0,5 μm |
| Krzywizna włókna (promień krzywizny) | ≥ 4 m |
| Długość dostawy | 2,05–50,4 km/szpula |
| Średnica pola modowego (MFD) @1310 nm | 8,6 ± 0,4 μm |
| Średnica pola modowego (MFD) @1550 nm | 9,8 ± 0,6 μm |
| Tłumienie @1310 nm | ≤ 0,35 dB/km |
| Tłumienie @1383 nm | ≤ 0,35 dB/km |
| Tłumienie @1550 nm | ≤ 0,21 dB/km |
| Tłumienie @1625 nm | ≤ 0,23 dB/km |
| Tłumienie vs. długość fali @1285–1310 nm (względem 1310 nm) | ≤ 0,03 dB/km |
| Tłumienie vs. długość fali @1525–1575 nm (względem 1550 nm) | ≤ 0,02 dB/km |
| Nieciągłość punktowa @1310 nm | ≤ 0,05 dB |
| Nieciągłość punktowa @1550 nm | ≤ 0,05 dB |
| Współczynnik dyspersji polaryzacyjnej (PMD) - maksimum dla pojedynczego włókna | ≤ 0,2 ps/√km |
| Współczynnik dyspersji polaryzacyjnej (PMD) - wartość projektowa łącza | ≤ 0,1 ps/√km |
| Współczynnik dyspersji polaryzacyjnej (PMD) - wartość typowa | 0,04 ps/√km |
| Długość fali zerowej dyspersji | 1312 ± 12 nm |
| Nachylenie zerowej dyspersji | ≤ 0,092 ps/(nm²·km) |
| Dyspersja @1550 nm | ≤ 18 ps/(nm·km) |
| Dyspersja @1625 nm | ≤ 22 ps/(nm·km) |
| Długość fali odcięcia kabla | ≤ 1260 nm |
| Test wytrzymałości (proof test) | ≥ 9,0 N, ≥ 1,0 %, ≥ 100 kpsi |
| Parametr zmęczenia dynamicznego | ≥ 20 |
| Siła zdejmowania powłoki - wartość średnia | 1,5 N |
| Siła zdejmowania powłoki - wartość szczytowa | 1,3–8,9 N |
| Straty na makrozgięciach (1 zwój, średnica 15 mm @1550 nm) | ≤ 0,50 dB |
| Straty na makrozgięciach (1 zwój, średnica 15 mm @1625 nm) | ≤ 1,00 dB |
| Straty na makrozgięciach (10 zwojów, średnica 15 mm @1550 nm) | ≤ 0,03 dB |
| Straty na makrozgięciach (10 zwojów, średnica 15 mm @1625 nm) | ≤ 0,10 dB |
| Tłumienie wywołane zanurzeniem w wodzie (23 ± 2 °C, 30 dni, @1550 nm i 1625 nm) | ≤ 0,05 dB/km |
| Starzenie w suchym cieple (85 ± 2 °C, 30 dni, @1550 nm i 1625 nm) | ≤ 0,05 dB/km |
| Starzenie w wilgotnym cieple (85 ± 2 °C, 85 % RH, 30 dni, @1550 nm i 1625 nm) | ≤ 0,05 dB/km |
ELEMENTY KOMPLETU
Zawartość zestawu
- Kabel światłowodowy Pilotix G657.A2 0,25 mm, 50 km/rolka – 1 szt.
