Stacja dokująca DJI Dock 4

DJI Dock 4 – automatyczna stacja dokująca z dronem Matrice 5TD

DJI Dock 4 to rozwiązanie do zautomatyzowanych operacji dronowych, w którym stacja wymienia akumulator w mniej niż minutę, a DJI Matrice 5TD zapewnia obraz dzienny, nocny i termowizyjny. System został zaprojektowany z myślą o zdalnej obserwacji, powtarzalnych inspekcjach i szybkim reagowaniu na zdarzenia.

Do 59 minut maksymalnego lotu, transmisja O4 o deklarowanym zasięgu do 40 km, kamera termowizyjna 1280 × 1024 i integracja z DJI FlightHub 2 tworzą środowisko do planowania, wykonywania i analizowania misji. Poszczególne parametry i funkcje podlegają warunkom wskazanym przez producenta oraz obowiązującym przepisom.

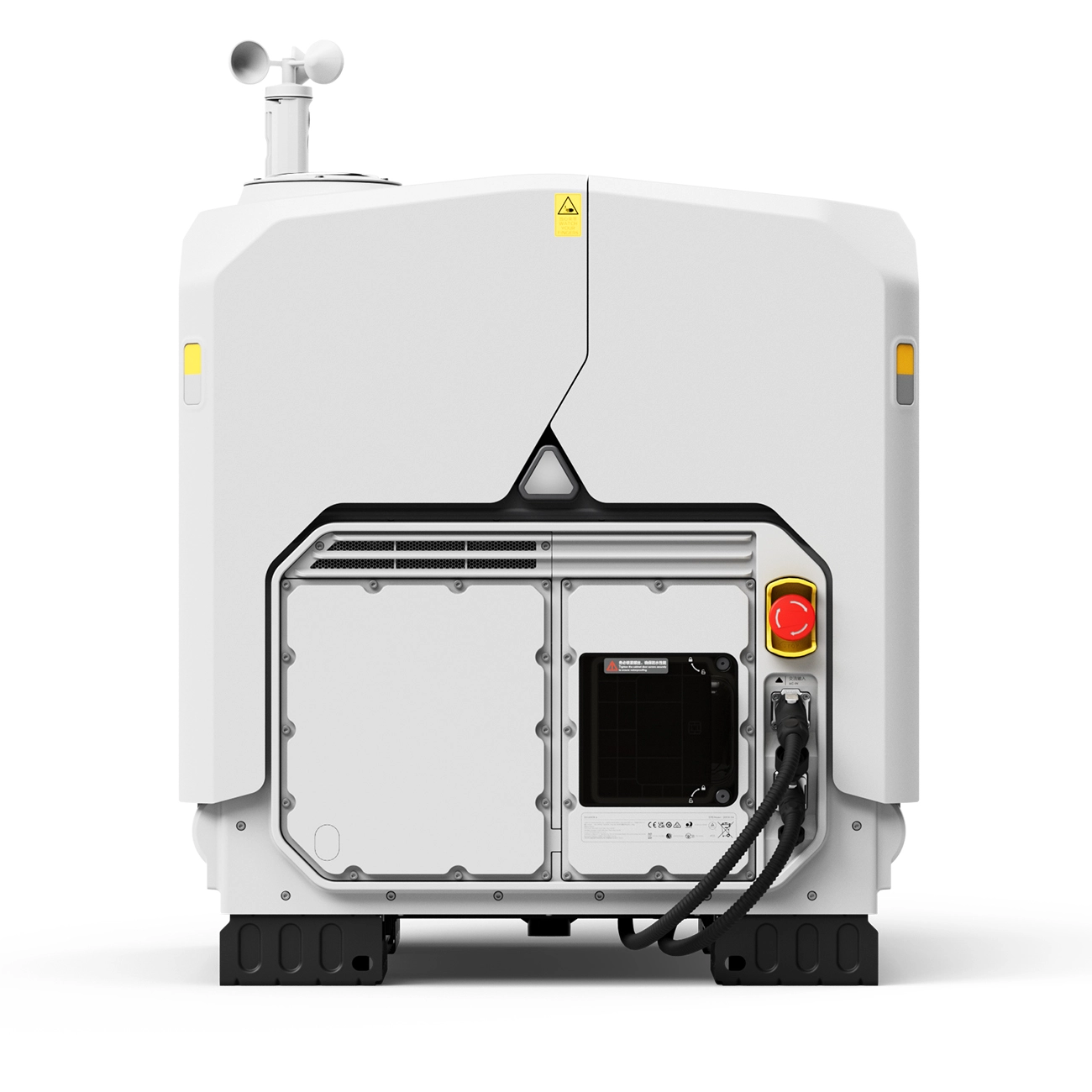

Automatyczna stacja DJI Dock 4 – szybki powrót do działania

DJI Dock 4 to stacja dokująca do zautomatyzowanych operacji lotniczych z dronem DJI Matrice 5TD. Kluczową zmianą jest system automatycznej wymiany akumulatora, który pozwala ograniczyć przestoje między kolejnymi misjami. Zamiast oczekiwać na zakończenie ładowania akumulatora znajdującego się w dronie, system przygotowuje go do ponownego startu po wymianie baterii.

Zestaw stacji i drona został opracowany z myślą o zadaniach, w których liczy się szybkie reagowanie, regularne inspekcje oraz możliwość prowadzenia obserwacji zdalnie. DJI łączy w nim automatyzację pracy stacji, zaawansowane kamery Matrice 5TD i narzędzia platformy DJI FlightHub 2.

Wymiana akumulatora w mniej niż minutę

W DJI Dock 4 automatyczna wymiana akumulatora trwa mniej niż 1 minutę. Producent podaje 45 sekund czasu przygotowania drona do kolejnego lotu (aircraft turnaround time) oraz 25 sekund od zamknięcia pokrywy stacji do włożenia akumulatora. Ogranicza to czas, w którym dron pozostaje poza misją.

Proces obejmuje lądowanie i ustawienie drona, wyjęcie rozładowanej baterii, obrót ramienia wymieniającego akumulator oraz zamontowanie kolejnego. Podczas wymiany odbywa się również transfer danych: maksymalna prędkość transmisji multimediów przez Wi-Fi wynosi 80 MB/s, a producent wskazuje możliwość przesłania 2 GB danych podczas jednej wymiany.

DJI Dock 4 w wymagających warunkach pogodowych

Stacja została zaprojektowana do pracy w temperaturach od –40°C do 50°C. Dla DJI Dock 4 podano stopień ochrony IP56, a dla drona IP55. Zastosowano również materiały śmigieł ograniczające oblodzenie.

Taka konstrukcja poszerza możliwości planowania instalacji w miejscach narażonych na zmienne warunki atmosferyczne. Nie oznacza to jednak, że lot jest możliwy przy każdej pogodzie – każdą misję trzeba realizować w granicach warunków operacyjnych sprzętu i obowiązujących zasad.

System wymiany baterii sprawdzony w testach

W materiałach producenta wskazano 1 000 000 cykli wymiany akumulatora w testach beta produktu, 20 000 wymian w testach niezawodności oraz 300 000 cykli laboratoryjnych w pięciu etapach walidacji. W testach terenowych w Chinach wykorzystano 300 stacji.

Testy obejmowały między innymi wysokie temperatury, mróz, mgłę solną, silne wiatry przybrzeżne, wilgoć, piasek i pył. Liczby te opisują program testowy producenta, a nie gwarantowaną liczbę wymian dla pojedynczej stacji w eksploatacji.

Łączność O4 i stacja naziemna do 40 km

Zewnętrzna stacja naziemna O4 umieszcza moduły RTK, transmisji oraz pamięci ponad przeszkodami znajdującymi się blisko gruntu. Według danych DJI maksymalny zasięg transmisji O4 wynosi 40 km. System przewiduje połączenie z najbliższą stacją naziemną O4.

Producent podaje także pięć systemów zwiększających widoczność satelitów oraz pozycjonowanie odporne na zakłócenia z wykorzystaniem 19 częstotliwości. Obsługa łączności poniżej 2 GHz zależy od regionu. Rzeczywisty zasięg operacji zależy od warunków transmisji oraz ograniczeń prawnych.

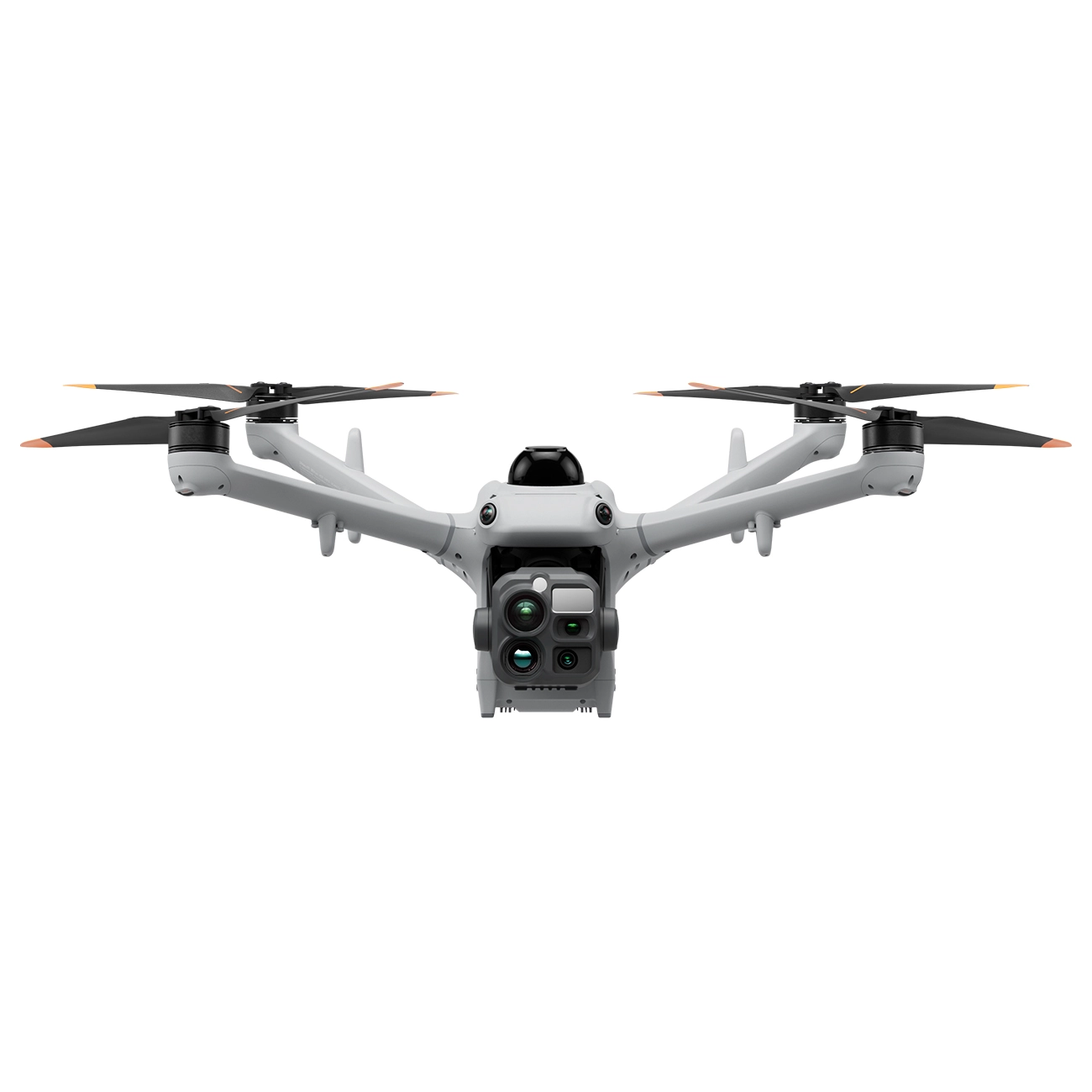

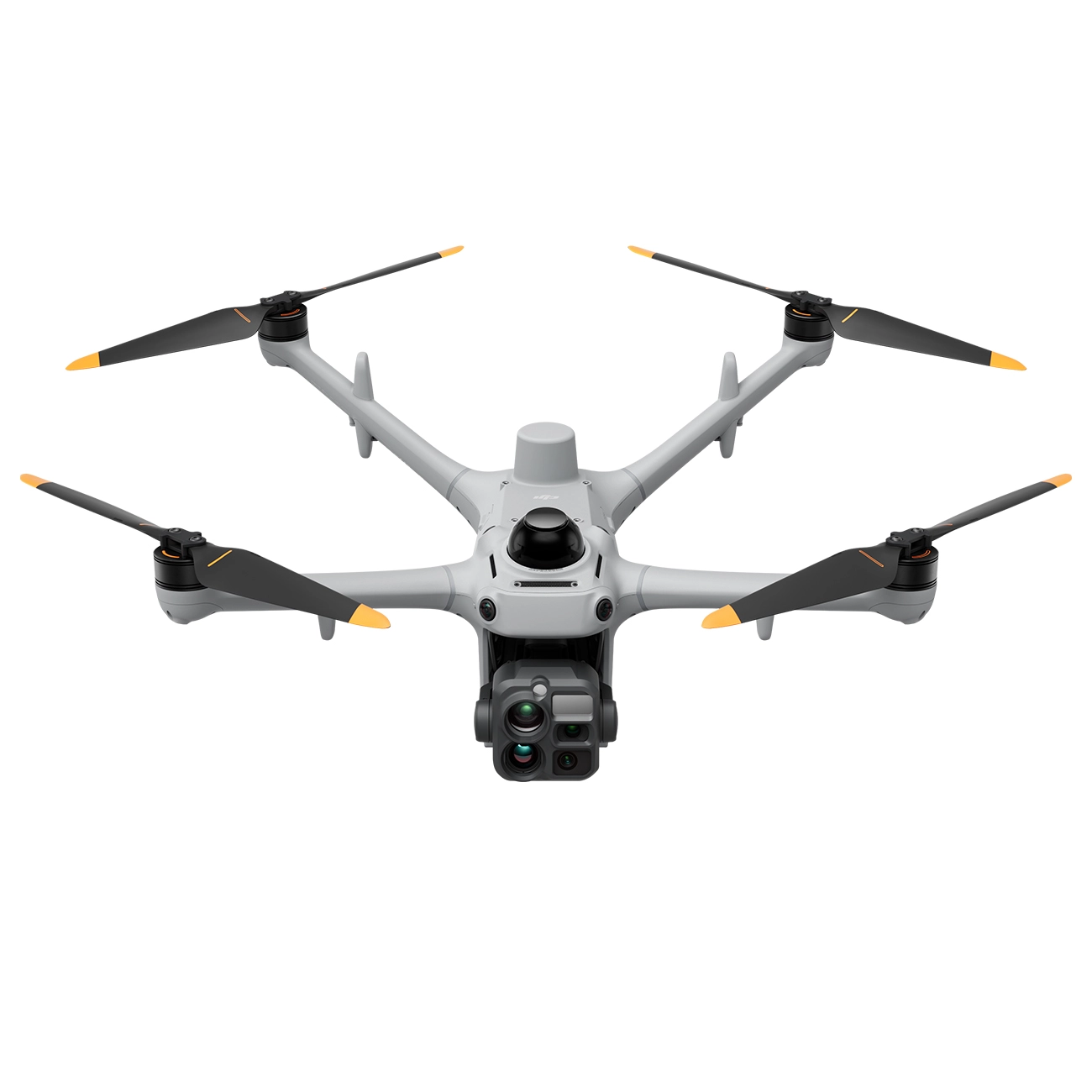

DJI Matrice 5TD – do 59 minut lotu

Dron DJI Matrice 5TD rozwija podczas funkcji FlyTo prędkość do 21 m/s. DJI wskazuje możliwość dotarcia do celu oddalonego o 3 km w czasie krótszym niż 3 minuty. Maksymalny czas lotu wynosi 59 minut, natomiast deklarowany praktyczny czas operacyjny to 48 minut.

Dzięki temu system może realizować zarówno szybkie loty do wskazanego punktu, jak i zadania wymagające dłuższej obserwacji obszaru. Dron obsługuje dodatkowe wyposażenie o łącznej masie do 450 g, w tym głośnik, reflektor i spadochron DJI.

Kamery DJI Matrice 5TD – szczegóły z dużej odległości

Matrice 5TD łączy kilka modułów obrazowania. Kamera szerokokątna 50 MP wykorzystuje matrycę CMOS 1/0,98 cala i obiektyw o ekwiwalencie 23,5 mm. Średni teleobiektyw 50 MP ma matrycę CMOS 1/1,28 cala, trzykrotny zoom optyczny i ekwiwalent 70 mm.

Superteleobiektyw 50 MP z matrycą CMOS 1/1,5 cala oferuje 11-krotne przybliżenie tele oraz zoom hybrydowy do 176×. Według prezentacji DJI pozwala to zobaczyć tablicę rejestracyjną z 400 m, a śrubę z 100 m – są to przykłady demonstracyjne producenta, a nie gwarancja identycznej czytelności w każdych warunkach.

Termowizja 1280 × 1024 i obraz nocny

Kamera termowizyjna Matrice 5TD rejestruje obraz w natywnej rozdzielczości 1280 × 1024, a tryb superrozdzielczości osiąga 2560 × 2048. Dostępne są sposoby łączenia obrazu termicznego i widzialnego PIP oraz MSX, pomocne przy interpretacji obserwowanych obszarów.

Superteleobiektyw korzysta z ulepszonego sensora RYYB, przygotowanego do obrazowania nocą w kolorze. Dron jest ponadto wyposażony w oświetlacz laserowy bliskiej podczerwieni współpracujący z trybem obserwacji nocnej oraz dalmierz laserowy o zasięgu do 3 km.

Bezpieczeństwo lotu i wykrywanie przeszkód

Matrice 5TD korzysta z wielowarstwowego systemu bezpieczeństwa obejmującego moduł wykrywania przeszkód i sześć kolorowych kamer do wykrywania przeszkód. W prezentacji DJI pokazano między innymi automatyczne zatrzymanie przed linią energetyczną.

Dodatkowo dostępne są alerty wysokości w czasie rzeczywistym, informujące o przekroczeniu określonego limitu. Funkcje te wspomagają operatora i planowanie misji, lecz nie zastępują oceny ryzyka i nadzoru nad operacją.

Reflektor, głośnik i sygnalizacja świetlna

DJI Matrice 5TD współpracuje z trzema rodzajami akcesoriów: reflektorem, głośnikiem i spadochronem. Według producenta reflektor zapewnia 11 luksów z odległości 100 m, a szerokość wiązki może automatycznie dopasowywać się do kadru.

Głośnik oferuje natężenie dźwięku 120 dB w odległości 1 m oraz komunikację typu push-to-talk. Prezentacja przedstawia też konfigurowalne światła ostrzegawcze, w tym czerwone i niebieskie. Wykorzystanie wybranych trybów sygnalizacji zależy od przepisów i charakteru działań.

DJI FlightHub 2 – automatyzacja misji i analiza danych

Platforma DJI FlightHub 2 łączy planowanie tras, zdalne sterowanie, transmisję obrazu na żywo i obsługę danych z misji. W prezentacji pokazano funkcje Wayline Copilot do przygotowywania tras i Workflow Copilot do budowania przepływów automatyzacji wraz z kontrolą poprawności konfiguracji.

Materiały DJI opisują również DFR do automatycznego dysponowania drona w odpowiedzi na zdarzenia oraz Analyzer Pro, służący do wykrywania zmian w terenie i określania współrzędnych celów. Funkcje te pozwalają uporządkować proces od zgłoszenia i lotu po analizę rezultatów.

Pokładowe wykrywanie obiektów z wykorzystaniem AI

Algorytmy pokładowe AI w Matrice 5TD umożliwiają wykrywanie ludzi, pojazdów, dymu, ognia oraz wybranych zwierząt. W materiałach DJI wymieniono między innymi krowy, konie i owce, a wśród pojazdów samochody, autobusy, ciężarówki, motocykle, rowery oraz maszyny budowlane.

W przypadku ludzi i pojazdów dostępne jest także filtrowanie według koloru. Automatyczna detekcja może pomóc szybciej przeszukiwać obraz i wyłapywać istotne obiekty, jednak wyniki algorytmów należy weryfikować w kontekście konkretnego zadania.

Integracja z systemami zewnętrznymi i DJI Enterprise App

Ekosystem DJI obsługuje OpenAPI 2.0, EventAPI, MQTT Bridge oraz SSO, co pozwala łączyć zarządzanie urządzeniami, misjami, transmisją i danymi z zewnętrznymi rozwiązaniami. Prezentacja wskazuje integracje między innymi z systemami CAD, SCADA i VMS oraz platformami przetwarzania danych.

DJI Enterprise App udostępnia funkcje transmisji na żywo, zgłaszania lotów w ramach DFR i synchronizacji adnotacji. Dzięki temu dane z drona mogą trafić do szerszego procesu operacyjnego, zamiast pozostawać wyłącznie w osobnej aplikacji.

DJI Dock 4 i Matrice 5TD w operacjach BVLOS

Producent przedstawia rozwiązania wspierające przygotowanie operacji BVLOS, w tym zagadnienia EU C5 i EU C6, niezależny system zakończenia lotu FTS i spadochron. Według prezentacji FTS jest standardowo wbudowany w konstrukcję Matrice 5TD i do działania wymaga co najmniej jednej karty SIM 4G.

W dokumentacji opisano pakiet wsparcia zgodności dla SAIL II, obejmujący deklaracje zgodności z odpowiednimi MoC, szablony dokumentacji bezpieczeństwa SORA, instrukcji operacyjnych oraz listy kontrolne. Takie materiały mogą ułatwiać przygotowanie operacji, ale same w sobie nie stanowią zezwolenia na lot BVLOS.

Spadochron DJI i niezależny system FTS

Prezentacja opisuje spadochron poddany walidacji zgodnie z ASTM F3322 oraz wymaganiami MoC 2512. System może reagować na ręczne uruchomienie, nieprawidłowość pracy drona lub naruszenie geocage; procedura obejmuje zatrzymanie silników i otwarcie spadochronu.

Masa spadochronu wynosi 107 g, minimalna wysokość zadziałania to 35 m AGL, a deklarowana prędkość końcowego opadania nie przekracza 6 m/s. Po użyciu spadochron wymaga wymiany. Według DJI kontrola fabryczna nie jest wymagana przez trzy lata, jeśli autotesty kończą się powodzeniem.

Bezpieczeństwo danych i lokalne wdrożenie FlightHub 2

W prezentacji DJI przedstawiono rozwiązania bezpieczeństwa FlightHub, takie jak szyfrowanie połączeń, dzienniki audytowe i kontrola dostępu, w kontekście NIS2 oraz ISO 27001. Opisano także kwestie suwerenności danych i audytów zewnętrznych.

Dla wdrożeń lokalnych pokazano architekturę klastrową FlightHub 2 On-Prem z wysoką dostępnością, równoważeniem obciążenia, replikacją danych i kopiami zapasowymi. Może to być istotne przy planowaniu większej liczby stacji i organizacji pracy wielu zespołów.

DJI Dock 4 – automatyzacja, obserwacja i szybka reakcja

DJI Dock 4 łączy automatyczną wymianę akumulatorów, łączność O4 i integrację z platformą FlightHub 2. Współpracujący z nim Matrice 5TD zapewnia obraz dzienny, nocny i termowizyjny, narzędzia AI oraz rozwiązania wspierające bezpieczne prowadzenie misji.

To system przeznaczony do organizacji powtarzalnych obserwacji, zdalnych inspekcji i działań wymagających szybkiego skierowania drona do wskazanego miejsca. Przy wyborze konfiguracji należy uwzględnić wymogi operacyjne, dostępność funkcji w danym regionie oraz warunki instalacji.

Planujesz wdrożenie systemu DJI Dock 4? Sprawdź szkolenia dronowe MEGADRON oraz możliwości współpracy z MEGADRON.
