Regulator ESC SEQURE H743 V2 & E130 G2 Stack FC ICM42688P 4-12S (AM32)

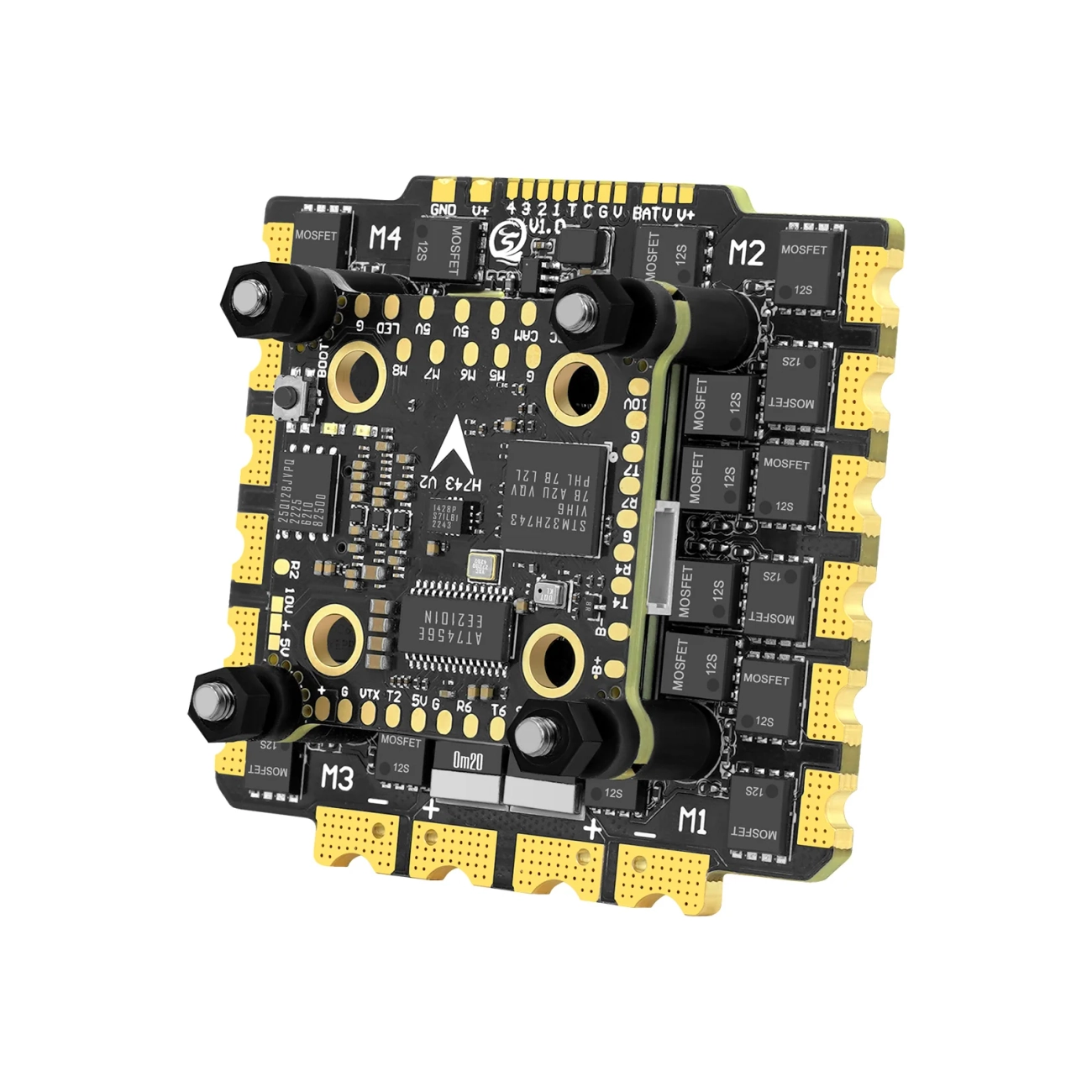

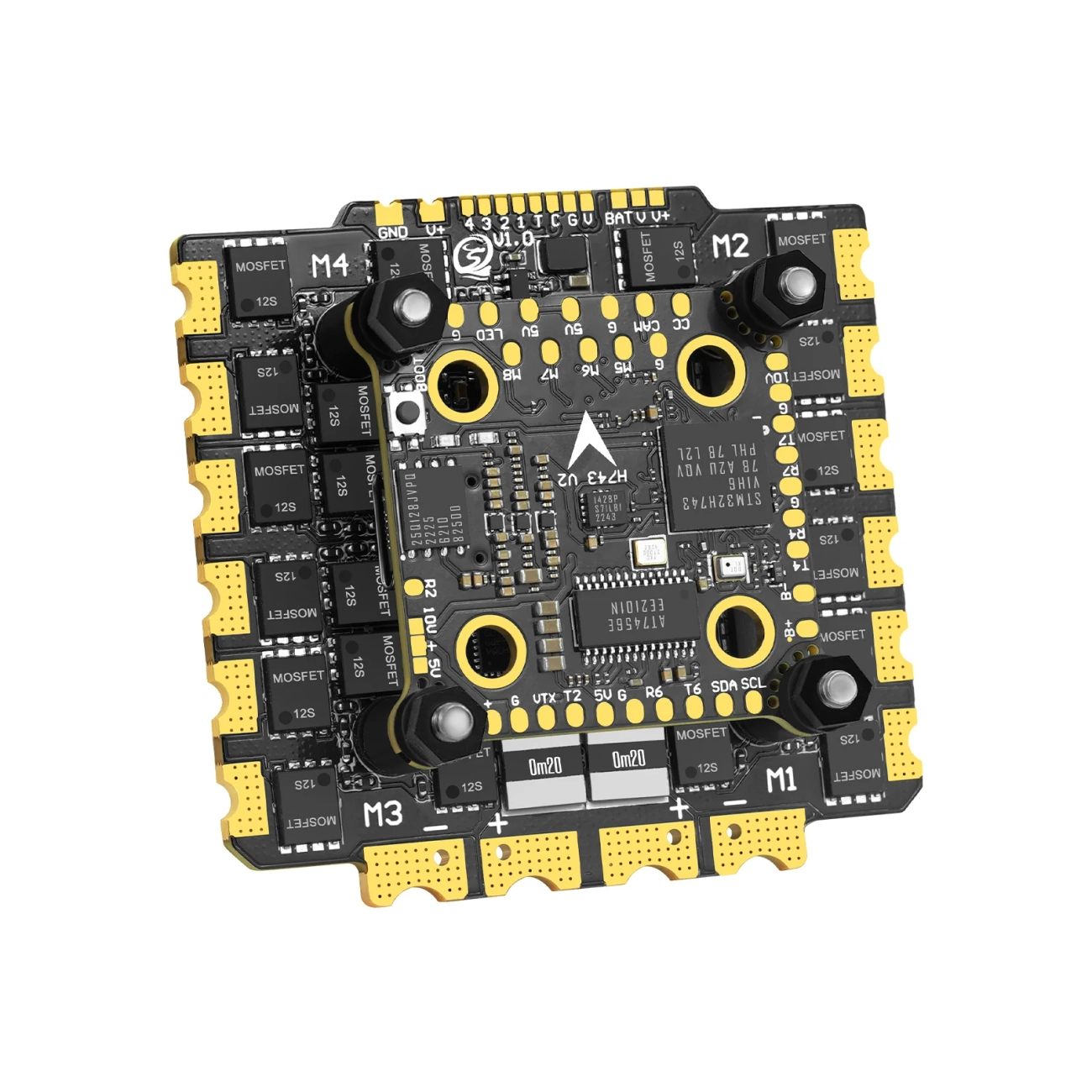

SEQURE H743 V2 & E130 G2 to kompletny stack do dronów FPV, łączący kontroler lotu oparty na procesorze STM32H743 z regulatorem 4w1 E130 G2 pracującym z firmware AM32.
Zestaw jest przeznaczony do budowy zaawansowanych platform FPV typu racing, freestyle i aerial photography, w których liczy się szybka reakcja sterowania, precyzyjny odczyt położenia oraz obsługa mocnego napędu 4-12S.
Informacje
Kontroler lotu H743 V2 z wydajnym procesorem
Kontroler lotu SEQURE H743 V2 wykorzystuje procesor STM32H743 o częstotliwości pracy do 480 MHz, co zapewnia szybkie przetwarzanie danych sterujących i natychmiastową reakcję układu. Producent przewidział obsługę firmware Betaflight jako domyślnego, a także INAV i ArduPilot, dzięki czemu stack można dopasować do różnych konfiguracji FPV.
Precyzyjna sensoryka i rejestracja danych lotu
Na pokładzie FC znajduje się żyroskop ICM-42688-P, barometr BMP280 / DPS310 / DPS368, układ OSD AT7456E oraz pamięć Blackbox 16 MB. Taka konfiguracja umożliwia dokładny odczyt położenia, stabilne sterowanie oraz zapisywanie danych lotu przydatnych podczas analizy ustawień i strojenia platformy.
Rozbudowane interfejsy dla osprzętu FPV

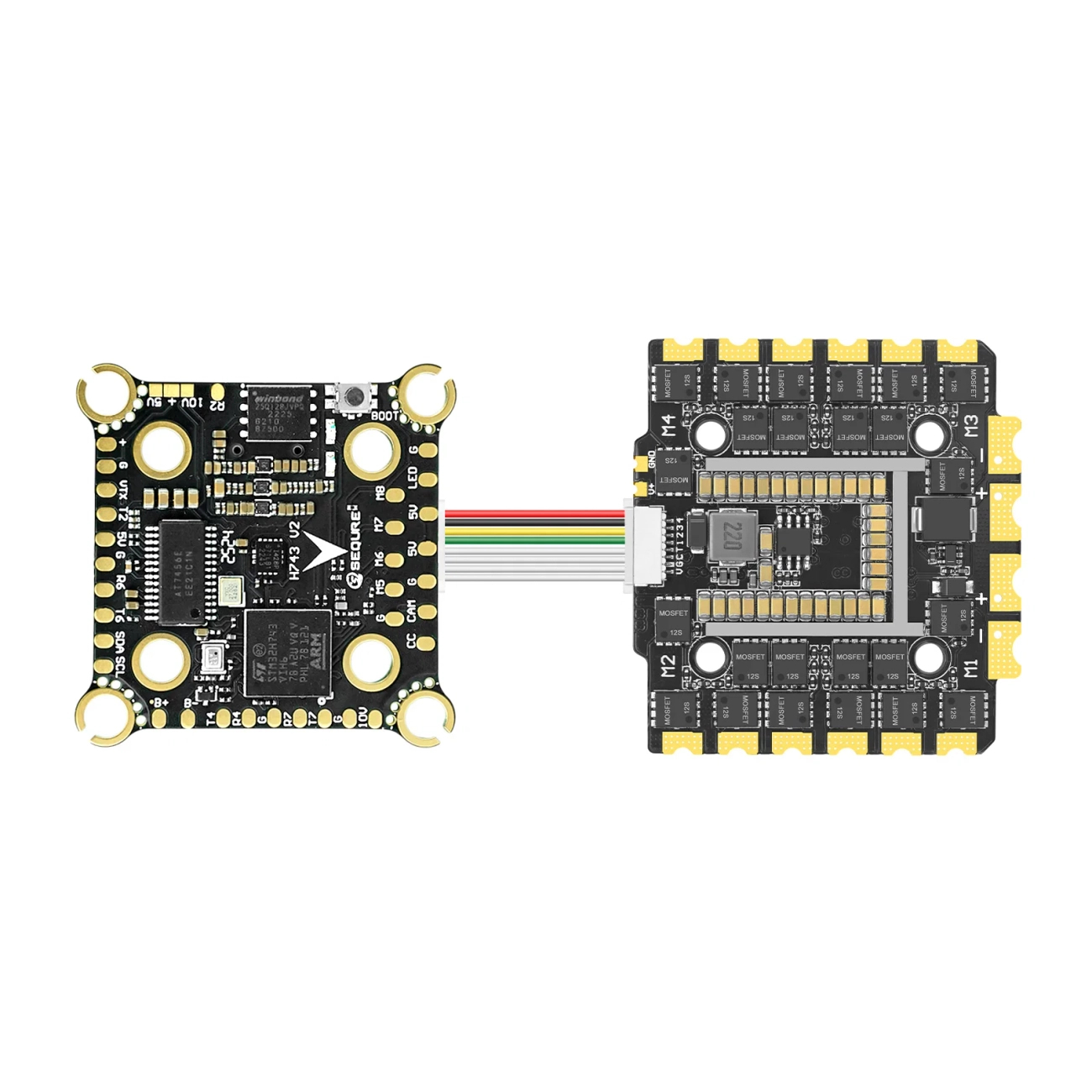

H743 V2 udostępnia 6 portów UART, sterowanie silnikami M1-M8, obsługę taśmy WS2812 LED, buzzer, telemetrię ESC przez RX8 oraz port USB Type-C. Kontroler ma podwójne wyjścia BEC 5V/2,5A i 10V/2A, a producent wskazuje możliwość bezpośredniego podłączenia DJI O3/O4/O4 Pro oraz analogowego VTX.
ESC E130 G2 4w1 do napędów wysokiej mocy
Regulator E130 G2 wykorzystuje 32-bitowy procesor STM32G071 i w tej wersji pracuje z firmware AM32. Wariant E130 G2 obsługuje zasilanie 4-12S LiPo / LiHV w zakresie 14-53V, a producent podaje prąd ciągły 130A oraz prąd szczytowy 220A na kanał.

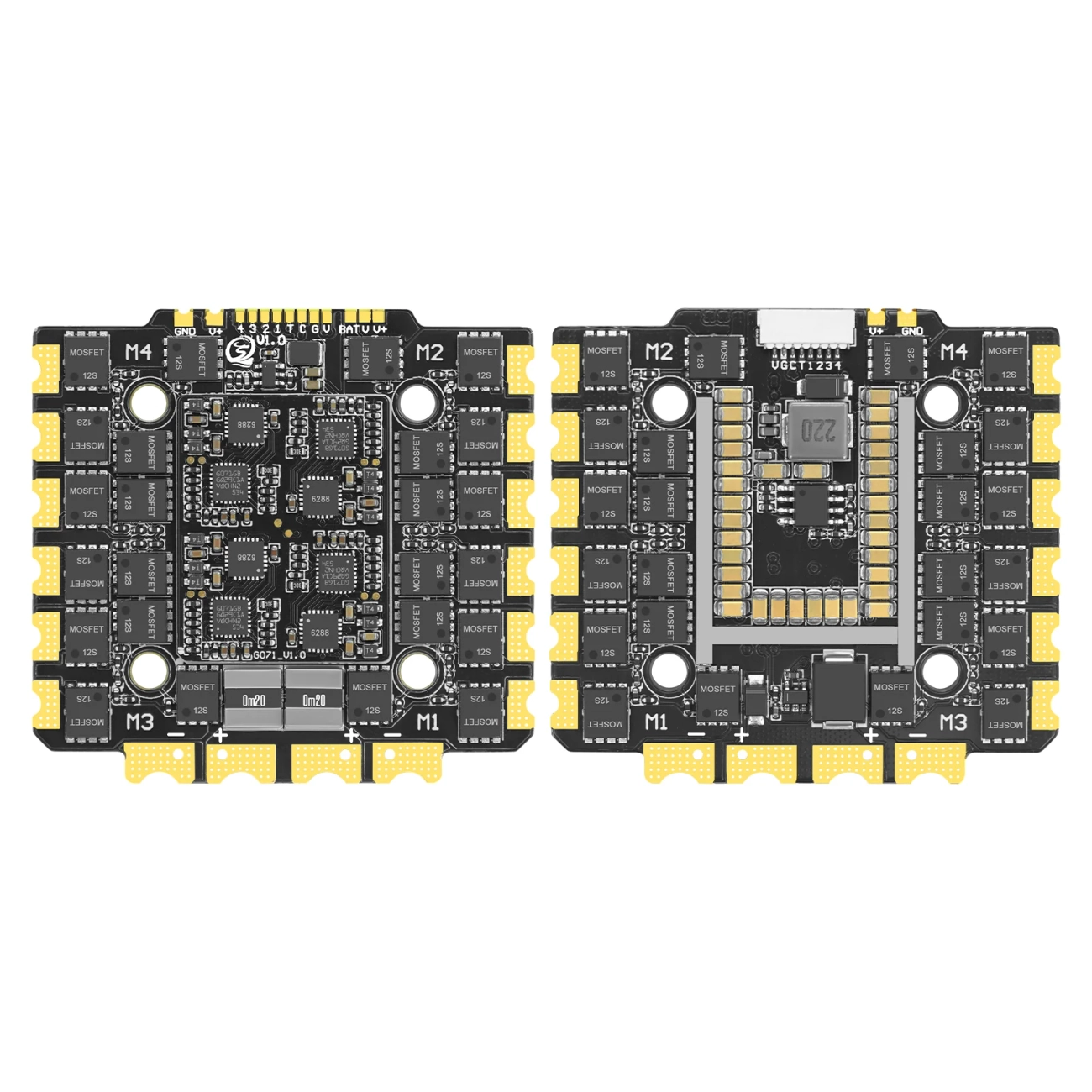

Wielowarstwowa płytka i konstrukcja pod duże obciążenie
ESC E130 G2 wykorzystuje niskooporowe MOSFET-y wysokiej mocy, wielowarstwowe PCB z grubą warstwą miedzi oraz konstrukcję z miedzianą szyną na pokładzie. Według producenta takie rozwiązania zwiększają zdolność przewodzenia prądu, poprawiają odprowadzanie ciepła i ograniczają straty energii podczas pracy napędu.
Protokoły sterowania, telemetria i konfiguracja ESC
Regulator obsługuje DShot, PWM, Oneshot i Multishot, a także telemetrię zwrotną oraz czujnik prądu. Producent podaje również obsługę wizualnego narzędzia do programowania i regulacji ustawień, w tym timingu silnika, kalibracji gazu, kierunku obrotów oraz sygnałów telemetrycznych.
Specyfikacja
| Produkt | Regulator ESC SEQURE H743 V2 & E130 G2 Stack FC ICM42688P 4-12S (AM32) |
| ID produktu | 34409 |
| Model | H743 V2 & E130 G2 Stack AM32 |
| Producent | SEQURE |
| Kod producenta | CPH743V2E13012SA |
| EAN | 5907541606461 |
| Seria | H743 V2 / E130 G2 |
| Typ | Stack FC + ESC 4w1 do dronów FPV |
| Zastosowanie | FPV racing, freestyle, aerial photography |
| Kontroler lotu | SEQURE H743 V2 FC |
| Procesor FC | STM32H743 |
| Częstotliwość pracy procesora FC | do 480 MHz |
| Żyroskop | ICM-42688-P |
| Barometr | BMP280 / DPS310 / DPS368 |
| OSD | AT7456E |
| Blackbox | 16 MB |
| Firmware FC | Betaflight domyślnie, INAV, ArduPilot |
| Nazwa firmware FC | SEQUREH7V2 |
| Napięcie wejściowe FC | 4-8S LiPo / LiHV |
| Wyjścia BEC FC | 5V / 2,5A; 10V / 2A |
| UART | 6 |
| Sterowanie silnikami | M1-M8 |
| LED | WS2812 LED Strip |
| Buzzer | Obsługiwany |
| Telemetria ESC w FC | RX8 |
| USB | Type-C |
| Rozstaw otworów FC | 20 x 20 mm, Φ4 mm / M3; 30,5 x 30,5 mm, Φ4 mm / M3 |
| Wymiary FC | 36,5 x 36,5 x 6 mm |
| Masa FC | 7,3 g |
| Regulator ESC | SEQURE E130 G2 4IN1 ESC |
| Procesor ESC | STM32G071 |
| Napięcie pracy ESC | 4-12S LiPo / LiHV, 14-53V |
| Prąd ciągły ESC | 130A |
| Prąd szczytowy ESC | 220A |
| Firmware ESC | AM32 |
| Protokoły ESC | DShot, PWM, Oneshot, Multishot |
| Telemetria ESC | Tak |
| Czujnik prądu | Tak |
| BEC ESC | 16V / 2A |
| Rozstaw otworów ESC | 30,5 x 30,5 mm, ø4 mm / M3 |

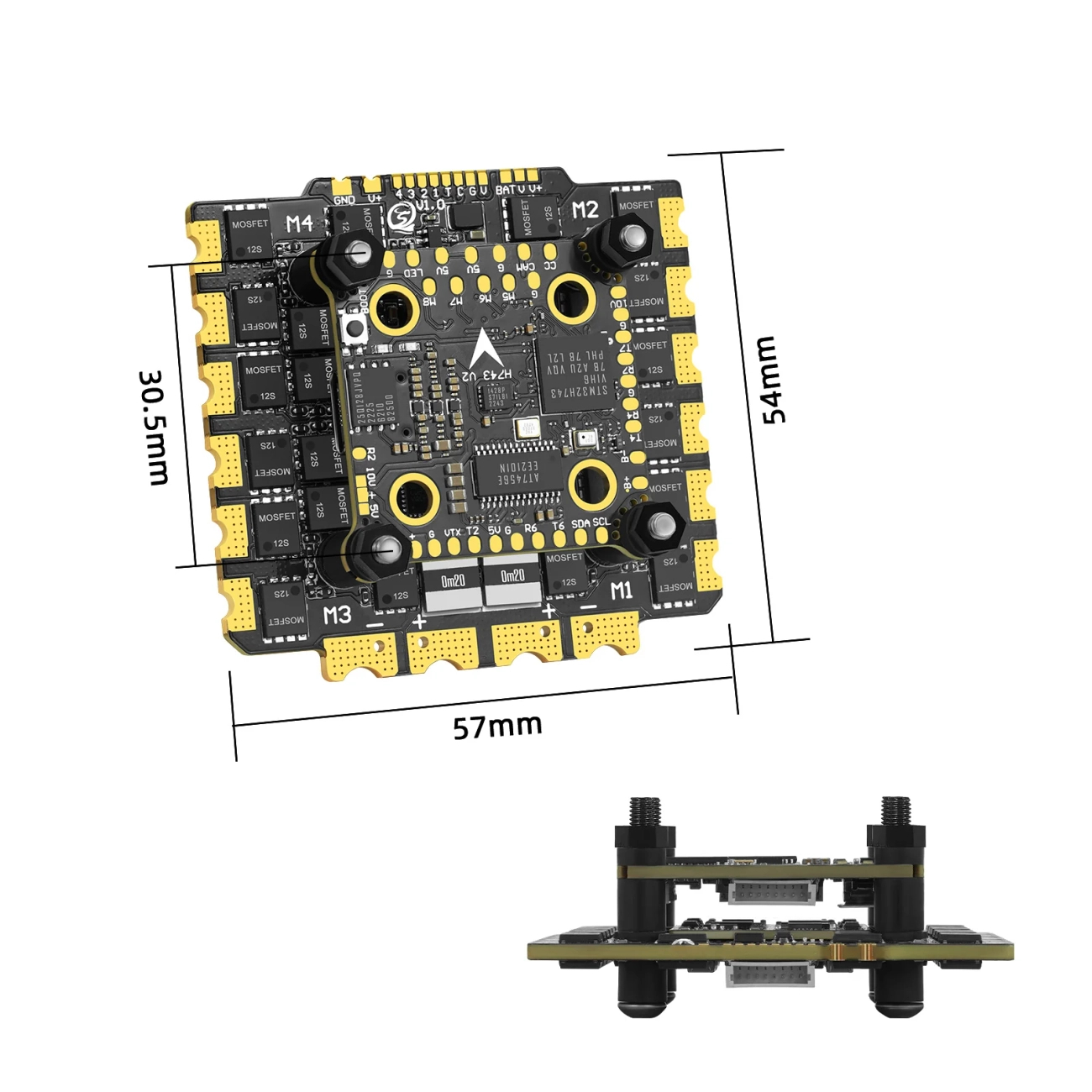

| Wymiary ESC | 54 x 57 x 7 mm |
| Masa ESC | 43 g |
| Wymiary zestawu H743 V2 & E130 G2 | 54 x 57 mm |

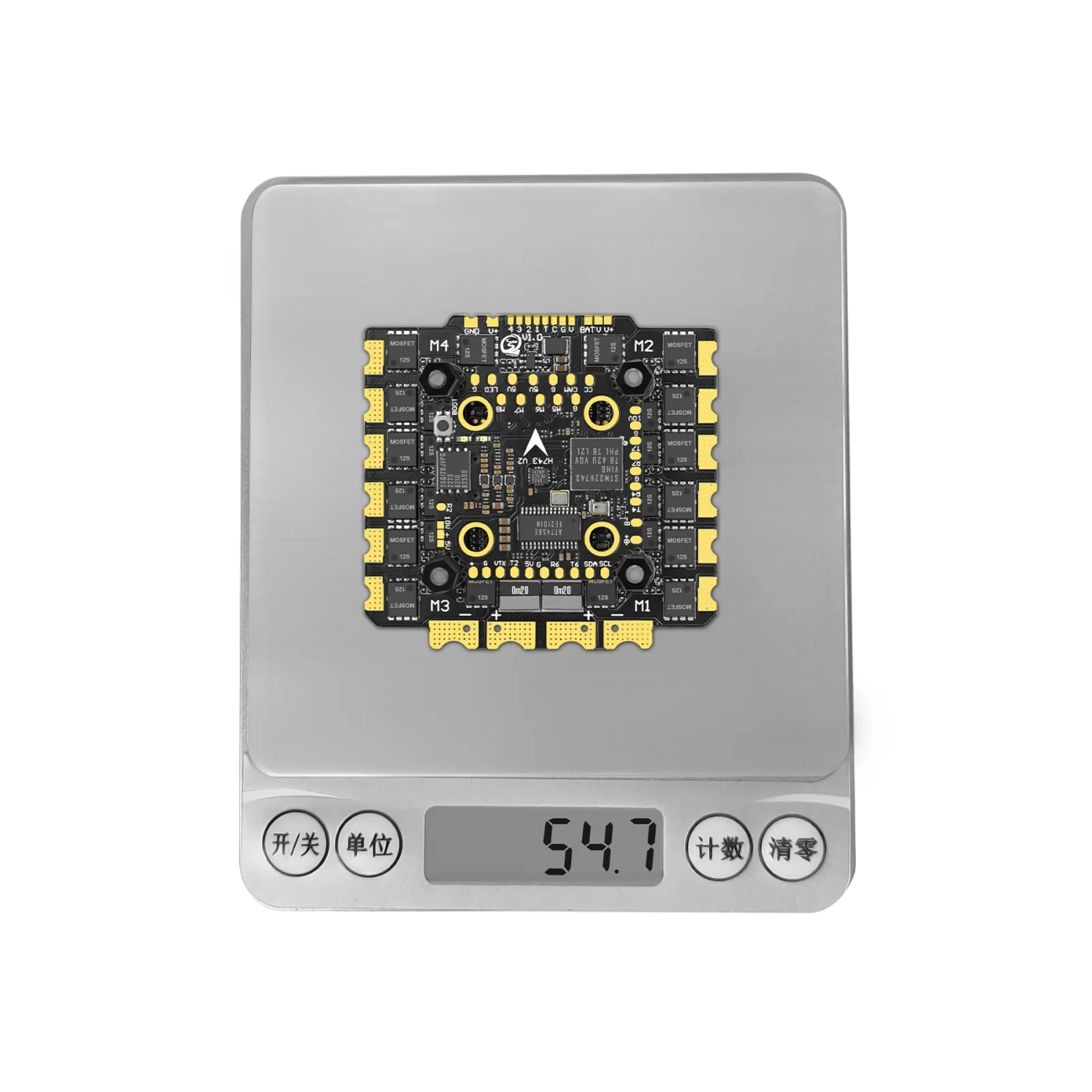

| Masa zestawu H743 V2 & E130 G2 | 54,7 g |
| Wymiary opakowania | 120 x 80 x 35 mm |
| Masa z opakowaniem | 155 g |
| Wymiary opakowania z kartonem zewnętrznym | 155 x 105 x 50 mm |
| Masa z kartonem zewnętrznym | 203 g |

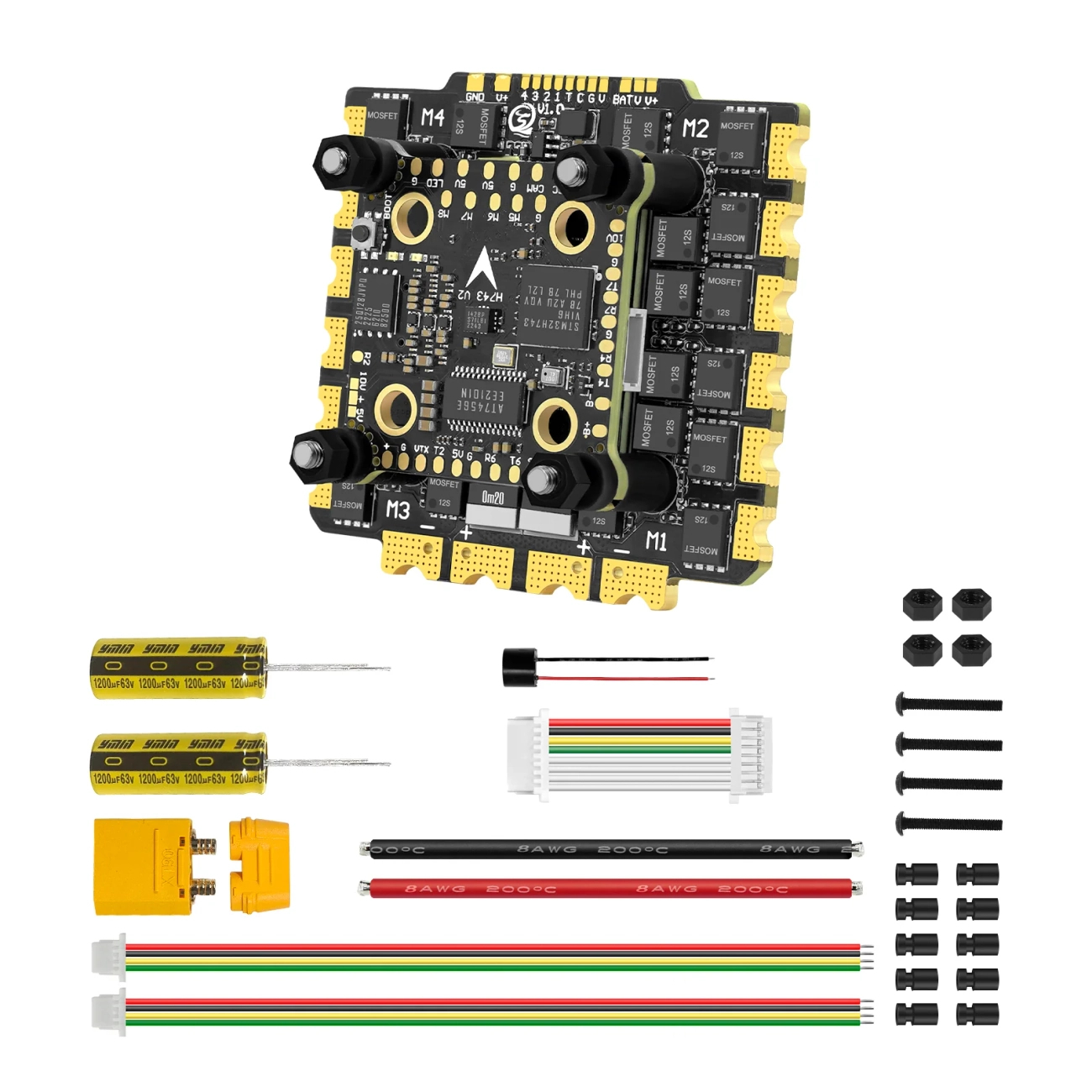

Zawartość zestawu
- SEQURE H743 V2 FC x 1
- E130 G2 4IN1 ESC x 1
- Kondensator elektrolityczny 63V 1200µF x 2
- Złącze XT90H-M męskie x 1
- Podkładka amortyzująca M3 x 10 mm, czarna x 10
- Śruba M3 x 30 mm x 4
- Nakrętka nylonowa M3 x 4
- Przewód 30AWG 40 mm reverse double headed SH1.0-8P x 1
- Przewód 30AWG 100 mm single-head SH1.0-4P x 2
- Przewód zasilający 8AWG 150 mm, czarny/czerwony x 2
- Buzzer 12095 5V o długości 60 mm x 1
