Nadajnik wideo VTX HDZero ECO

HDZero / ECO / HDZero Eco VTX / HDZ3160

Nadajnik wideo VTX HDZero ECO

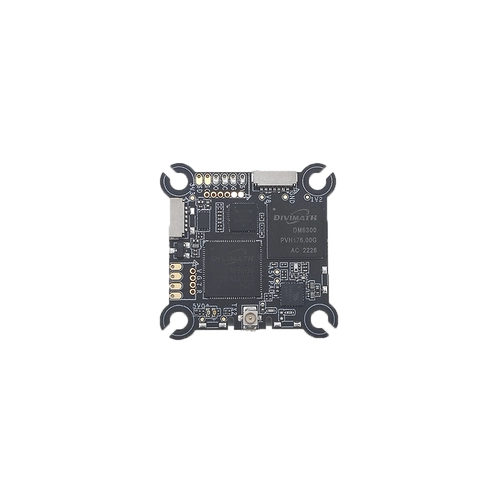

HDZero ECO VTX to lekki cyfrowy nadajnik wideo FPV 5.8 GHz zaprojektowany jako przystępna, wytrzymała alternatywa dla systemów analogowych. Przesyła obraz cyfrowy z progresywnym skanowaniem 720p przy 60 kl./s, zachowując stabilne odwzorowanie kolorów oraz niskie opóźnienie charakterystyczne dla technologii HDZero.

Model ECO powstał z myślą o ultralekkich konstrukcjach, takich jak Tiny Whoop i Toothpick, gdzie liczy się każdy gram. Sam nadajnik waży około 4,5 g, a jego format montażowy pozwala wygodnie zintegrować cyfrowy system wideo w małych platformach FPV.

Cyfrowy obraz HDZero w lekkiej platformie FPV

ECO VTX został opracowany po to, aby ułatwić przejście z analogowego wideo na cyfrowy obraz FPV bez nadmiernego zwiększania masy modelu. Domyślna rozdzielczość pracy to 1280 × 720 px przy 60 fps, dzięki czemu nadajnik sprawdzi się w dynamicznym lataniu, w którym ważna jest płynność, czytelność obrazu i przewidywalna reakcja systemu.

Nadajnik pracuje w paśmie 5.8 GHz i oferuje poziomy mocy RF 25 mW oraz 200 mW. W dokumentacji HDZero model ECO jest wskazany jako rozwiązanie dla zastosowań Whoop/Toothpick, czyli lekkich, kompaktowych dronów przeznaczonych do precyzyjnego latania w ograniczonej przestrzeni.

Złącza dopasowane do małych konstrukcji

HDZero ECO VTX wykorzystuje interfejs Composite HD i przyjmuje sygnał wideo HD composite pojedynczym przewodem zamiast delikatnej taśmy MIPI. Producent wskazuje kompatybilność z kamerami LUX oraz Eco Camera, co ułatwia budowę lekkiego, uporządkowanego systemu wideo w mikrodronie.

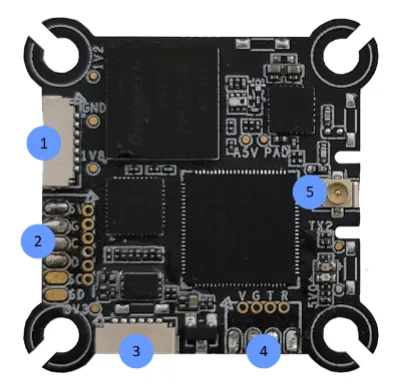

Na płytce znajdują się złącza przeznaczone do aktualizacji firmware, kamery, keypad, zasilania/UART oraz zabezpieczone złącze antenowe U.FL. Układ złączy porządkuje montaż i pozwala prowadzić przewody w sposób dopasowany do ograniczonej przestrzeni wewnątrz ram typu Whoop.
