Kontroler lotu Pilotix H743-WING V3 Lite

Kontroler lotu Pilotix H743-WING V3 Lite

Wysokowydajny kontroler lotu do zaawansowanych aplikacji UAV

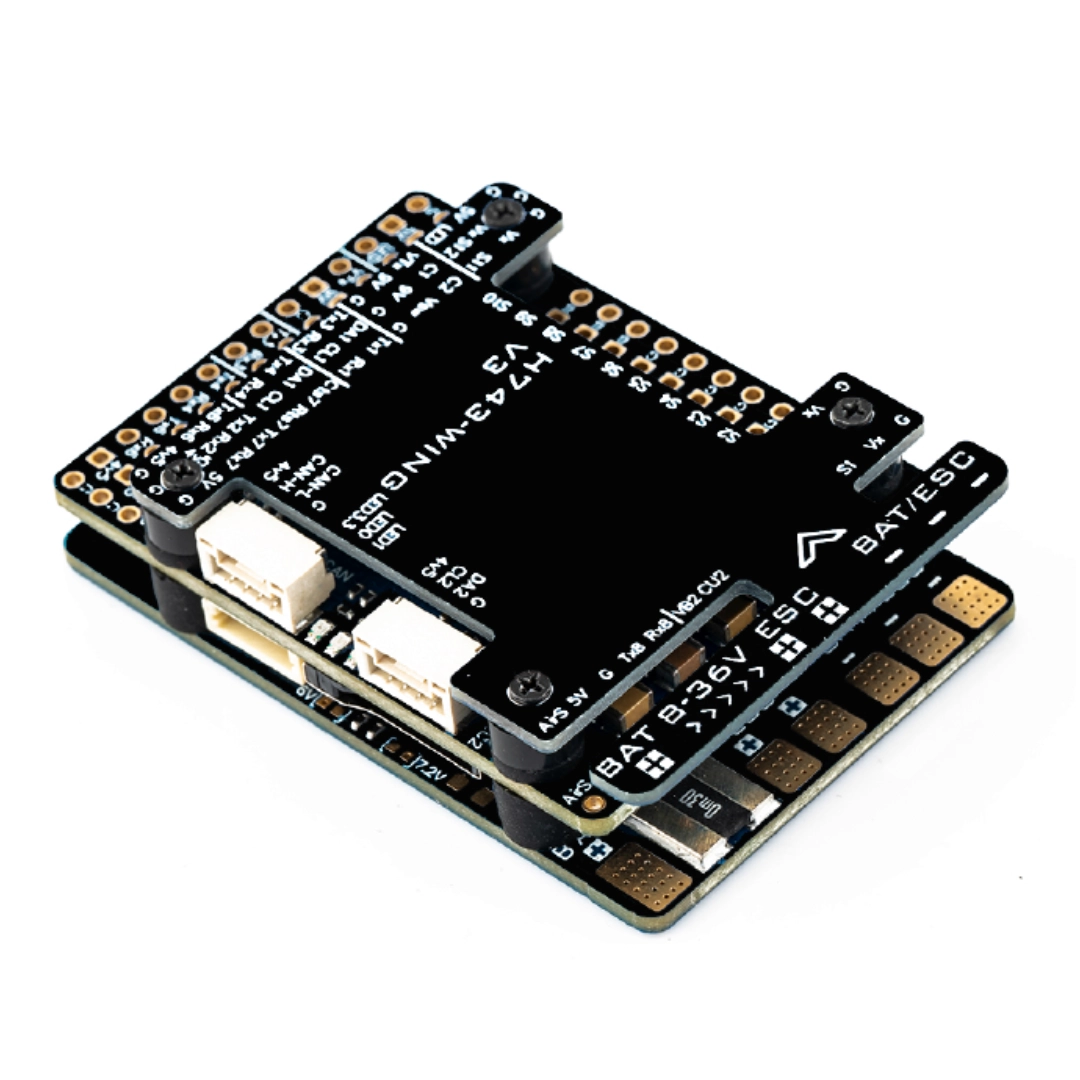

Pilotix H743-WING-V3 to wysokowydajny i wszechstronny kontroler lotu zaprojektowany z myślą o zaawansowanych aplikacjach UAV. Model jest kompatybilny z oprogramowaniem ArduPilot i INAV, a jego konstrukcja oferuje rozbudowane opcje interfejsu, precyzyjne możliwości wykrywania oraz solidne zarządzanie energią.

Najważniejsze cechy produktu

• MCU STM32H743VIT6 pracujący z częstotliwością 480 MHz, z 1 MB RAM i 2 MB Flash
• Kompatybilność z firmware: ArduPilot (ChiBiOS): MATEKH743 oraz INAV: MATEKH743
• Podwójny IMU: MPU6000 (SPI1) oraz ICM42605 (SPI4)
• Barometr Infineon DPS310 na magistrali I2C2
• OSD AT7456E oraz gniazdo kart microSD dla Blackbox
• 7 portów UART (1,2,3,4,6,7,8) z wbudowaną inwersją
• 13 wyjść PWM, w tym pad „LED”
• 2 porty I2C, 1 port CAN oraz 1 SPI3 Breakout
• 6 wejść ADC: VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2
• Przełączanie dwóch kamer oraz wyjścia zasilania 5V/9V(12V) dla przełącznika zasilania kamery/VTX
• Czujnik prądu: wysoka precyzja, 90A ciągły, 220A szczytowy
• Płytka dystrybucji zasilania (PDB) z zakresem napięcia wejściowego 8-36V (3-8S LiPo) z zabezpieczeniem TVS
• Wyjścia BEC: 5V, 9V/12V, Vx regulowany oraz 3.3V

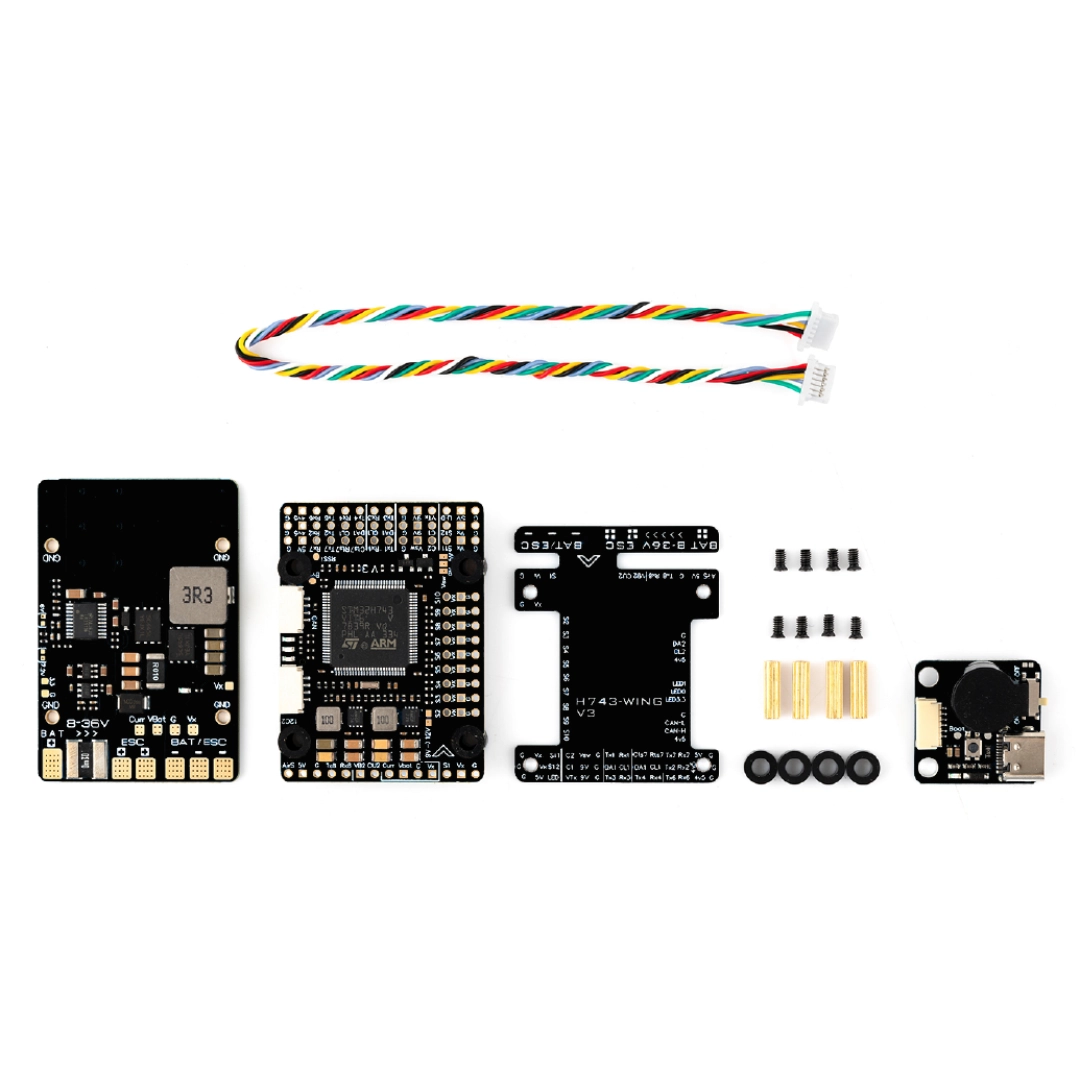

Zawartość zestawu

• 1x H743-WING

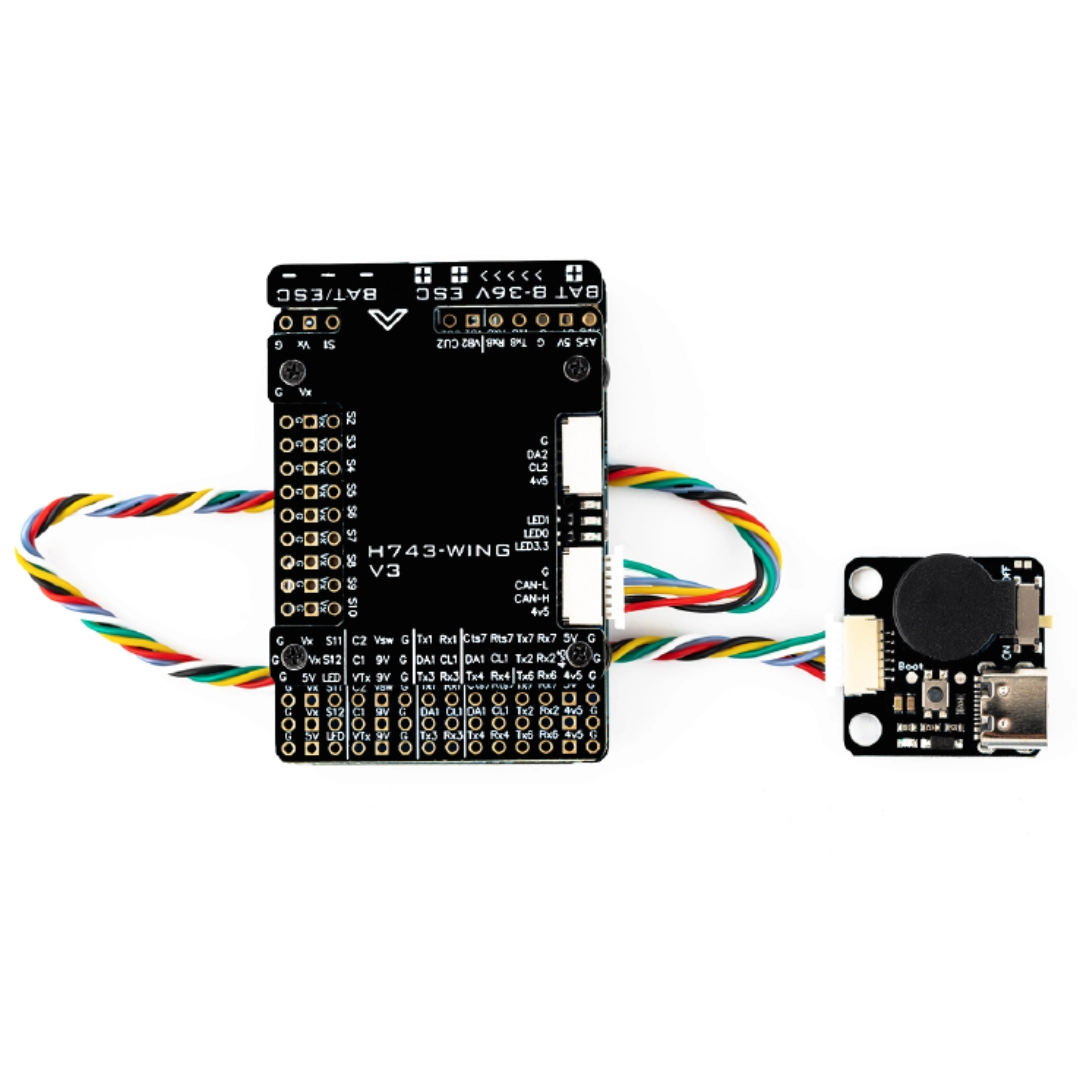

• 1x przedłużacz USB(Type-C)/Beep (Passive Buzzer)
• 1x 20cm kabel JST-SH-6P do JST-SH-6P (przedłużacz USB)
• 2x 20cm kable JST-GH-4P do JST-GH-4P (port CAN & I2C)
• 1x kondensator Rubycon ZLH 35V 470uF

Specyfikacja

Pobierz dokumentację
