Kontroler lotu AIO HDZero AIO15 Digital

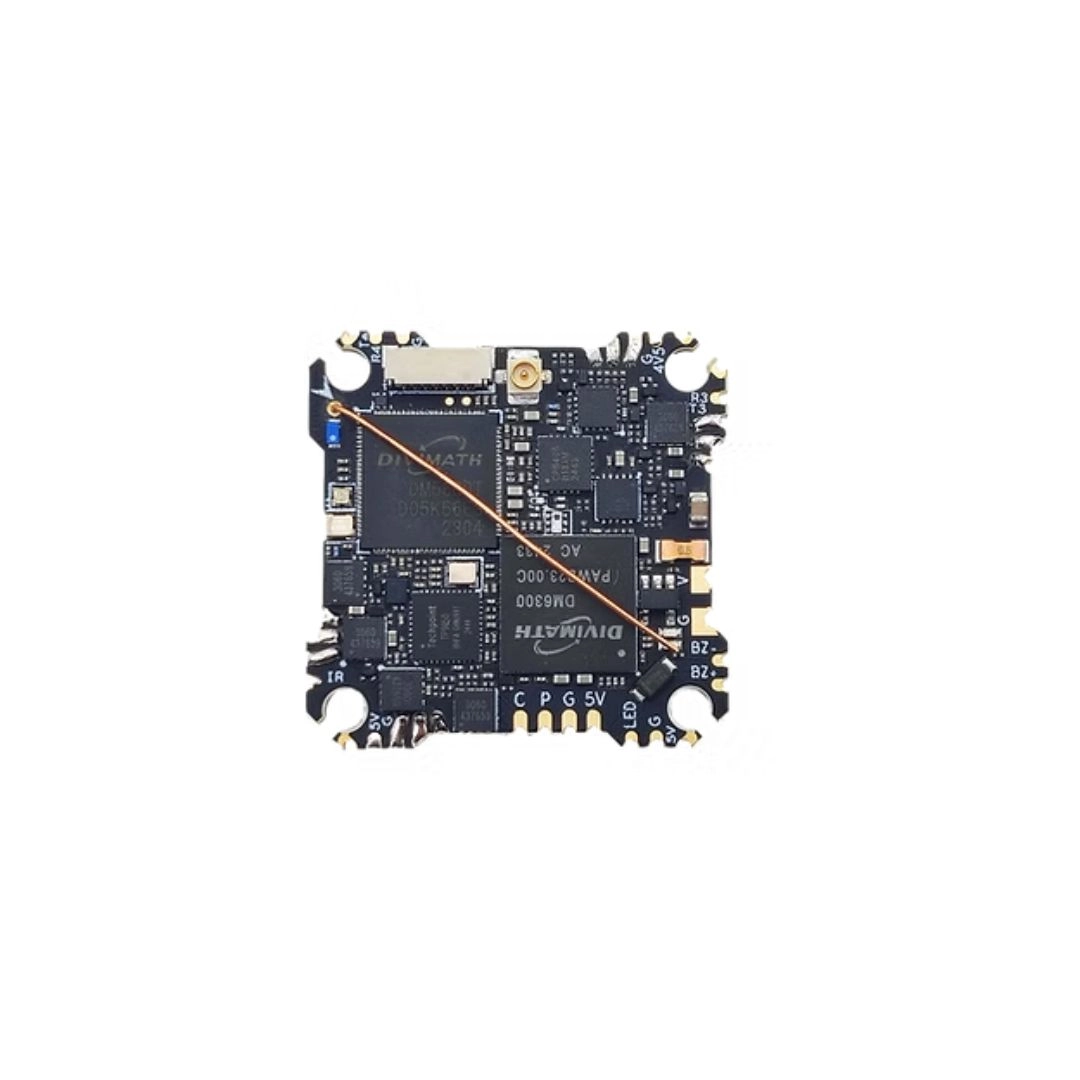

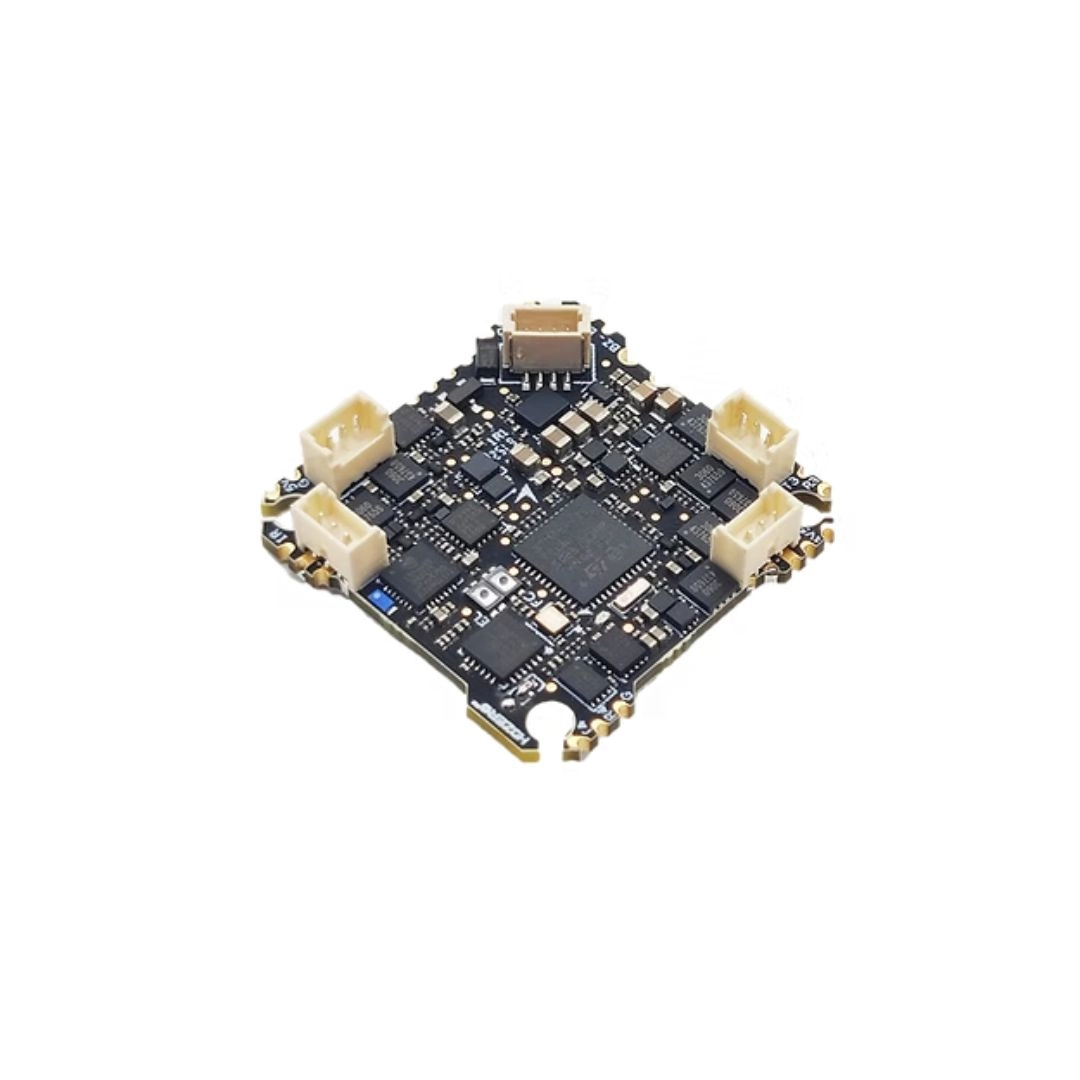

HDZero AIO15 to cyfrowy system lotu typu all-in-one dla małych konstrukcji FPV 2S–3S. Na jednej kompaktowej płytce 31,3 × 31,3 mm łączy kontroler lotu, nadajnik wideo HDZero 5,8 GHz, odbiornik Serial ExpressLRS 2,4 GHz, 4-kanałowy ESC BlueJay 15 A oraz zasilanie BEC.
Produkt jest przeznaczony do lekkich whoopów i mikro konstrukcji freestyle, w których liczy się minimalna masa, proste okablowanie oraz pełna integracja toru lotu i cyfrowego obrazu HDZero.
Jedna płytka zamiast rozbudowanego stacka
AIO15 został opracowany jako zintegrowany cyfrowy system lotu dla lekkich whoopów i mikro dronów freestyle. Zamiast osobnego kontrolera lotu, odbiornika, nadajnika wideo, regulatora i zasilania, otrzymujesz jedną płytkę o wymiarach 31,3 × 31,3 mm i masie 7,2 g z wtykami silników.
Taka integracja upraszcza budowę, ogranicza liczbę połączeń i ułatwia utrzymanie niskiej masy modelu. Producent wskazuje, że AIO15 umożliwia budowę gotowych do lotu whoopów 80 mm o masie poniżej 33,4 g.
Moc dla 2S–3S i ESC BlueJay 15 A
Wbudowany regulator BlueJay 4 w 1 zapewnia prąd 15 A × 4 ciągły oraz 18 A × 4 szczytowy przez 3 sekundy. To rozwiązanie przygotowane pod mocniejsze mikro konstrukcje, które potrzebują większego zapasu prądowego niż typowe zestawy 1S.
AIO15 obsługuje zasilanie z akumulatorów 2S–3S w zakresie 3,5–13 V. ESC wykorzystuje MCU EFM8BB21, fabryczne oprogramowanie Z_H_30_48_v0.19.2 i jest gotowy do pracy z protokołem DShot600.
Cyfrowy VTX HDZero 5,8 GHz
Zintegrowany nadajnik wideo HDZero 5,8 GHz pracuje z mocą wyjściową 25 mW lub 200 mW i obsługuje kanały R1–R8, F2/F4 oraz L1–L8. Płytka ma złącze antenowe U.FL, a w zestawie producent dołącza ultralekką antenę liniową VTX. To pozwala zbudować cyfrowy mikro model bez dokładania osobnego modułu wideo.
Odbiornik Serial ExpressLRS 2,4 GHz
Na płytce znajduje się wbudowany odbiornik Serial ExpressLRS 2,4 GHz z fabrycznie przylutowaną anteną z drutu emaliowanego. Dostępne opcje częstotliwości pakietów obejmują 50/100/150/250/333/500/D250/D500/F500/F1000 Hz, a moc telemetrii wynosi <12 dBm. Dzięki temu w lekkiej konstrukcji nie trzeba instalować oddzielnego odbiornika RC.
Kontroler lotu G4 z czujnikami na pokładzie
Sekcja FC bazuje na układzie STM32G473 170 MHz z pamięcią 512K Flash oraz żyroskopem ICM42688. Płytka ma pokładowy pomiar napięcia i prądu, a właściwy target firmware kontrolera lotu to HDZERO_AIO15. Producent wskazuje również fabryczną wersję Betaflight 4.4.2.
Kompatybilność kamer i interfejs wideo
AIO15 korzysta z kompozytowego interfejsu wideo HD zamiast przewodu MIPI. Według producenta takie rozwiązanie ogranicza zajmowane miejsce i masę. Płytka jest w pełni kompatybilna z kamerami HDZero Lux oraz HDZero Eco, natomiast nie jest przeznaczona do kamer wymagających złączy MIPI.
Zasilanie akcesoriów i wskazówki montażowe
Wbudowany BEC zapewnia wyjście 5 V / 1 A dla kamery i akcesoriów. W dokumentacji producent oznacza również punkty dla LED, buzzera, zasilania oraz połączeń kamery: wideo, sterowanie, masa i 5 V.
Przy montażu należy unieść antenę ELRS tak, aby zachować co najmniej 3 mm odstępu od płytki. Antena VTX powinna być prowadzona na zewnątrz płytki, a nie do środka, aby ograniczyć ryzyko zakłóceń obrazu.
Do jakich konstrukcji pasuje HDZero AIO15?
Producent rekomenduje AIO15 przede wszystkim do 80-milimetrowych whoopów freestyle, lekkich mikro dronów oraz projektów, w których priorytetem jest niska masa przy zachowaniu wysokiej wydajności. Płytka ma rozstaw montażowy 25,5 × 25,5 mm M2 i jest opisana jako kompatybilna z popularnymi ramami whoop.
Specyfikacja
| Produkt | Kontroler lotu AIO HDZero AIO15 Digital |
| Model | AIO15 |
| Producent | HDZero |
| SKU producenta | HDZ5015 |
| Seria | AIO |
| Typ | Cyfrowy system lotu FPV all-in-one |
| Wariant | 2S–3S Digital AIO Flight System |
| Kontroler lotu MCU | STM32G473, 170 MHz, 512K Flash |
| Żyroskop | ICM42688 |
| Czujniki pokładowe | Pomiar napięcia i prądu |
| Target firmware FC | HDZERO_AIO15 |
| Fabryczna wersja Betaflight | 4.4.2 |
| ESC | BlueJay 4 w 1, 15 A × 4 |
| ESC MCU | EFM8BB21 |
| Prąd ESC | 15 A × 4 ciągły, 18 A × 4 szczytowy przez 3 s |
| Firmware ESC | Z_H_30_48_v0.19.2 |
| Protokół ESC | DShot600 |
| Nadajnik wideo | HDZero 5,8 GHz |
| Moc RF VTX | 25 mW / 200 mW |
| Kanały VTX | R1–R8, F2/F4, L1–L8 |
| Złącze anteny VTX | U.FL |
| Odbiornik | Serial ExpressLRS 2,4 GHz |
| Opcje packet rate | 50/100/150/250/333/500/D250/D500/F500/F1000 Hz |
| Antena odbiornika | Fabrycznie przylutowana antena z drutu emaliowanego |
| Moc telemetrii | <12 dBm |
| BEC | 5 V / 1 A dla akcesoriów i kamery |
| Wejście wideo kamery | Kompozytowy sygnał HD jednym przewodem |
| Kompatybilne kamery | HDZero Lux, HDZero Eco |
| Zasilanie | Akumulator 2S–3S, 3,5–13 V |
| Rozstaw montażowy | 25,5 × 25,5 mm, M2 |
| Wymiary płytki | 31,3 × 31,3 mm |
| Masa | 7,2 g z wtykami silników |
| Kompatybilność ram | Popularne ramy whoop |

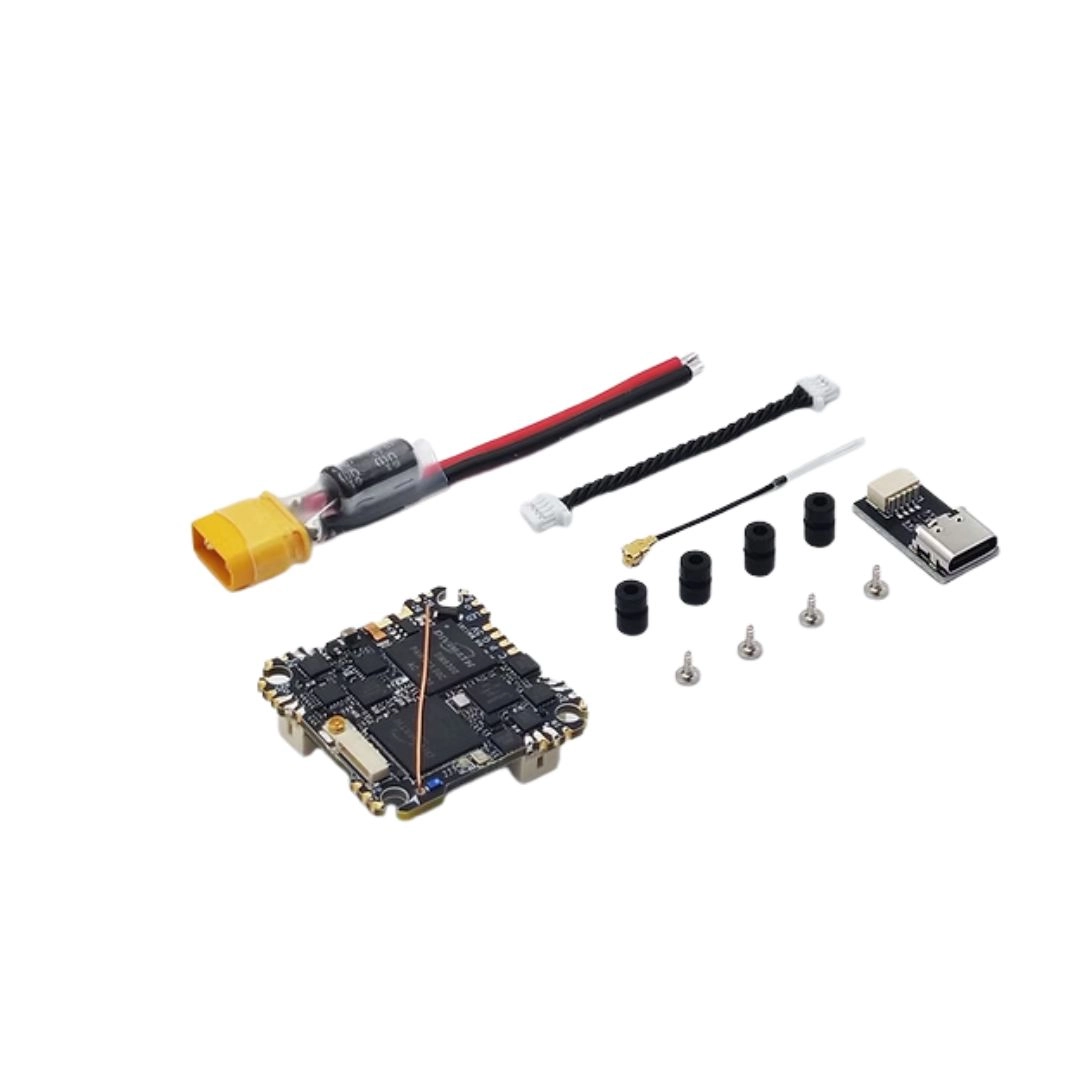

Zestaw zawiera
- 1 × płytka HDZero AIO15
- 1 × kabel zasilający ze złączem XT30
- 4 × śruby
- 4 × gumowe przelotki
- 1 × ultralekka antena liniowa VTX
- 1 × płytka adaptera JST-USB z kablem
