Kimpok Odbiornik ELRS RX-2.4GHz

Kimpok Odbiornik ELRS RX-2.4GHz to kompaktowy odbiornik ExpressLRS przeznaczony do dronów FPV, skrzydeł, samolotów RC i innych modeli zdalnie sterowanych. Model pracuje w paśmie 2.4 GHz i odpowiada za odbiór sygnału sterowania z kompatybilnego modułu nadawczego ELRS, zapewniając szybkie reakcje i stabilny link RC w lekkiej konstrukcji.

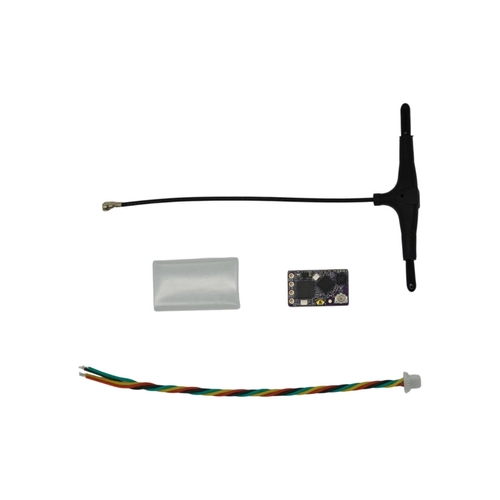

Odbiornik Kimpok RX-2.4GHz sprawdzi się w zestawach FPV, w których liczy się mały rozmiar, niska masa i proste podłączenie do kontrolera lotu. W skład zestawu widocznego na zdjęciu wchodzi odbiornik, antena 2.4 GHz, przewód połączeniowy oraz koszulka ochronna, czyli podstawowe elementy potrzebne do montażu modułu w modelu.

ExpressLRS 2.4 GHz do szybkiego sterowania FPV

Kimpok RX-2.4GHz korzysta z systemu ExpressLRS, który jest popularnym rozwiązaniem w świecie FPV ze względu na niski czas reakcji, stabilność połączenia i szerokie możliwości konfiguracji. Odbiornik służy do sterowania modelem, dlatego nie przesyła obrazu ani dźwięku - jego zadaniem jest komunikacja pomiędzy aparaturą a kontrolerem lotu.

• System ExpressLRS - nowoczesny link RC do dronów FPV i modeli zdalnie sterowanych.
• Pasmo 2.4 GHz - popularny zakres pracy dla lekkich i uniwersalnych konfiguracji ELRS.
• Niski czas reakcji - ważny przy dynamicznym lataniu FPV.
• Obsługa telemetrii - możliwość przesyłania danych zwrotnych zależnie od konfiguracji sprzętu.
• Wymaga nadajnika ELRS 2.4 GHz - odbiornik musi pracować z kompatybilnym modułem TX w tym samym paśmie.

Kompaktowa konstrukcja do małych modeli

Niewielka płytka odbiornika ułatwia montaż w ciasnych ramach dronów FPV, lekkich skrzydłach i małych modelach RC. To szczególnie ważne w konstrukcjach, gdzie miejsce na elektronikę jest ograniczone, a każdy dodatkowy gram wpływa na masę całego zestawu.

Dołączona koszulka ochronna pozwala zabezpieczyć moduł po podłączeniu przewodów. Dzięki temu odbiornik jest lepiej chroniony przed przypadkowym kontaktem z elementami ramy, przewodami lub innymi komponentami elektronicznymi.

• Kompaktowy odbiornik do lekkich konstrukcji FPV.
• Odpowiedni do quadów, toothpicków, skrzydeł, samolotów RC i projektów UAV.
• Mała płytka ułatwiająca montaż w ograniczonej przestrzeni.
• Koszulka ochronna w zestawie do zabezpieczenia elektroniki.
• Przewód połączeniowy ułatwiający integrację z kontrolerem lotu.

Antena 2.4 GHz w zestawie

W komplecie znajduje się antena 2.4 GHz, którą należy podłączyć do odbiornika przed uruchomieniem systemu. Poprawne ułożenie anteny ma duży wpływ na jakość linku sterowania, dlatego warto wyprowadzić ją z dala od przewodów zasilających, regulatorów, silników i elementów karbonowych.

Antena widoczna na zdjęciu ma konstrukcję ułatwiającą montaż w modelu i odsunięcie aktywnych elementów od elektroniki. Dobre rozmieszczenie anteny pomaga ograniczyć tłumienie sygnału i poprawia stabilność połączenia pomiędzy aparaturą a modelem.

• Antena 2.4 GHz w komplecie - element potrzebny do podstawowego montażu odbiornika.
• Wygodne wyprowadzenie anteny - łatwiejsze odsunięcie od źródeł zakłóceń.
• Lepsze warunki pracy radiowej - przy prawidłowym ułożeniu anteny w modelu.
• Zgodność z pasmem odbiornika - antena dobrana do pracy z RX-2.4GHz.

Podłączenie do kontrolera lotu i konfiguracja ELRS

Odbiornik Kimpok RX-2.4GHz należy podłączyć do kontrolera lotu zgodnie z oznaczeniami na płytce i przewodach. W typowej konfiguracji ExpressLRS komunikuje się przez port szeregowy, dlatego przed pierwszym uruchomieniem trzeba sprawdzić przewody zasilania, masy oraz sygnału TX i RX.

Do poprawnej pracy odbiornik i nadajnik muszą mieć zgodne pasmo, kompatybilną wersję oprogramowania i właściwe ustawienia ExpressLRS. Przed pierwszym lotem warto sprawdzić bindowanie, bind phrase, telemetrię, model match oraz failsafe, aby ograniczyć ryzyko problemów z łącznością.

Skład zestawu i zalecenia użytkowania

W skład zestawu wchodzą elementy widoczne na zdjęciu produktu: odbiornik ELRS, antena 2.4 GHz, przewód połączeniowy oraz koszulka ochronna. To komplet do podstawowego montażu odbiornika w modelu, bez nadajnika ELRS, kontrolera lotu i pozostałej elektroniki.

• Odbiornik Kimpok ELRS RX-2.4GHz - 1 szt.
• Antena 2.4 GHz - 1 szt.
• Przewód połączeniowy - 1 szt.
• Koszulka ochronna / termokurczliwa - 1 szt.

Przed uruchomieniem upewnij się, że odbiornik i nadajnik pracują w tym samym paśmie oraz mają zgodną konfigurację ExpressLRS. Antenę zamontuj z dala od przewodów zasilających, regulatorów, przewodów silnikowych i elementów karbonowych. Po montażu wykonaj test zasięgu oraz sprawdź działanie failsafe przed pierwszym lotem.
