Kimpok Nadajnik - moduł micro ELRS TX-720MHz

Kimpok micro ELRS TX-720MHz to zewnętrzny moduł nadawczy ExpressLRS przeznaczony do sterowania dronami FPV i innymi modelami RC. Pracuje na częstotliwości 720 MHz, obsługuje protokół CRSF, oferuje regulowaną moc wyjściową do 1000 mW oraz częstotliwość odświeżania 25 / 50 / 100 / 200 Hz. To rozwiązanie dla użytkowników, którzy chcą zwiększyć stabilność linku sterowania i korzystać z elastycznej konfiguracji systemu ELRS.

Moduł Kimpok ELRS TX-720MHz został oparty na projekcie ExpressLRS, czyli popularnym systemie sterowania RC nastawionym na niski czas reakcji, dobry zasięg i szerokie możliwości konfiguracji. Dzięki metalowej obudowie, ekranowi, przyciskowi sterującemu, złączu USB-C i aktywnemu chłodzeniu moduł dobrze sprawdzi się w bardziej wymagających konfiguracjach FPV.

ExpressLRS 720 MHz do stabilnego sterowania dronem

Kimpok micro ELRS TX-720MHz służy do przesyłania cyfrowych danych sterowania, a nie obrazu ani dźwięku. Częstotliwość 720 MHz zapewnia dobrą propagację sygnału i może być korzystna w zastosowaniach, w których ważna jest stabilność połączenia między aparaturą a modelem. Moduł jest przeznaczony do pracy z kompatybilnymi odbiornikami ExpressLRS i aparaturami obsługującymi wyjście CRSF.

• System ExpressLRS - otwartoźródłowy link RC popularny w środowisku FPV.
• Częstotliwość 720 MHz - pasmo do cyfrowej transmisji danych sterujących.
• Obsługa CRSF - wymagana zgodność aparatury z protokołem Crossfire.
• Praca z kompatybilnymi odbiornikami ELRS - moduł wymaga odpowiednio dobranego RX.
• Brak transmisji wideo/audio - urządzenie odpowiada za sterowanie modelem.

Regulowana moc 100-1000 mW

Nadajnik Kimpok TX-720MHz pozwala wybrać jeden z czterech poziomów mocy. Dzięki temu można dopasować pracę modułu do warunków lotu, odległości, konfiguracji anteny oraz obowiązujących przepisów radiowych. Niższa moc sprawdzi się podczas testów i lotów blisko siebie, a wyższa daje większą rezerwę sygnału w bardziej wymagających warunkach.

• 100 mW - do testów i lotów na krótszym dystansie.
• 250 mW - kompromis między zasięgiem, poborem energii i temperaturą pracy.
• 500 mW - wyższa moc do bardziej wymagających konfiguracji FPV.
• 1000 mW - maksymalna moc modułu do zastosowań wymagających większej rezerwy linku.

Przy wyższej mocy nadajnik pobiera więcej energii i mocniej się nagrzewa, dlatego w module zastosowano radiator oraz wentylator. Przed lotem warto upewnić się, że chłodzenie ma swobodny przepływ powietrza, a antena jest poprawnie podłączona.

Odświeżanie 25 / 50 / 100 / 200 Hz i konfiguracja z poziomu modułu

Moduł micro ELRS TX-720MHz obsługuje częstotliwości odświeżania 25 Hz, 50 Hz, 100 Hz i 200 Hz. Pozwala to dopasować charakterystykę linku sterowania do sposobu latania oraz oczekiwanej stabilności połączenia. Niższe wartości mogą być przydatne przy większym nacisku na zasięg, a wyższe przy bardziej dynamicznym sterowaniu.

Na froncie modułu znajduje się niewielki ekran oraz przycisk, które ułatwiają zmianę podstawowych parametrów pracy. Do programowania i aktualizacji służy port USB Type-C, a obsługa skryptów LUA w systemach OpenTX ułatwia konfigurację z poziomu kompatybilnej aparatury.

• Obsługiwane odświeżanie: 25 Hz, 50 Hz, 100 Hz i 200 Hz.
• Ekran do podglądu ustawień pracy modułu.
• Przycisk sterujący do szybkiej zmiany parametrów.
• USB Type-C do konfiguracji i programowania.
• Wsparcie dla skryptów LUA w kompatybilnych systemach OpenTX.

Złącza, zasilanie i solidna obudowa

Kimpok micro ELRS TX-720MHz pracuje z napięciem wejściowym 5-12 V. Do zasilania modułu służy złącze XT30, a na tylnej części obudowy znajduje się 5-pinowe złącze sygnałowe opisane jako NC, GND, CRSF oraz 5-12 V. Złącze antenowe SMA pozwala podłączyć antenę dołączoną do zestawu lub inną kompatybilną antenę dobraną do pasma 720 MHz.

Obudowa została wykonana z metalu, co poprawia odporność mechaniczną i wspiera odprowadzanie ciepła. Kompaktowy rozmiar oraz masa 54 g bez anteny sprawiają, że moduł jest wygodny w transporcie i montażu przy aparaturze lub innym kompatybilnym rozwiązaniu sterującym.

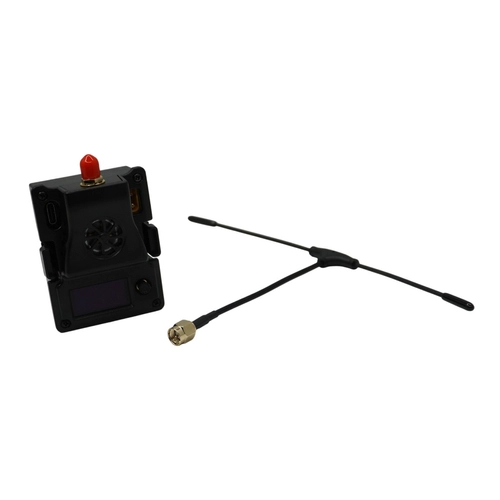

Skład zestawu i zalecenia użytkowania

Zestaw zawiera moduł nadawczy oraz antenę. Do pracy potrzebna jest kompatybilna aparatura obsługująca CRSF oraz zgodny odbiornik ExpressLRS pracujący w odpowiednim paśmie. Przed uruchomieniem należy sprawdzić poprawność podłączenia zasilania, anteny oraz konfiguracji oprogramowania.

• Kimpok micro ELRS TX-720MHz - 1 szt.
• Antena 720 MHz - 1 szt.

Przed włączeniem modułu zawsze podłącz antenę do złącza SMA. Nie używaj nadajnika bez anteny, ponieważ może to doprowadzić do uszkodzenia układu nadawczego. Dobierz moc wyjściową do warunków pracy i lokalnych przepisów radiowych. Pamiętaj, że moduł służy do sterowania modelem i nie przesyła obrazu ani dźwięku.
