Kimpok Nadajnik - moduł micro ELRS TX-500MHz

Kimpok micro ELRS TX-500MHz to zewnętrzny moduł nadawczy ExpressLRS przeznaczony do aparatur RC i systemów FPV, w których liczy się stabilny link sterowania, niski czas reakcji oraz możliwość pracy na dalszym dystansie. Model pracuje w paśmie 500 MHz i jest przeznaczony do współpracy z kompatybilnymi odbiornikami ELRS działającymi w tym samym zakresie częstotliwości.

Moduł Kimpok ELRS TX-500MHz sprawdzi się w dronach FPV, skrzydłach, samolotach RC i innych modelach zdalnie sterowanych. Obudowa z wentylatorem, ekranem, portem USB-C, złączem antenowym SMA oraz złączem zasilania XT30 ułatwia konfigurację i codzienne użytkowanie, a antena widoczna na zdjęciu pozwala przygotować moduł do pracy w paśmie 500 MHz.

ExpressLRS 500 MHz do stabilnego sterowania modelem

Kimpok micro ELRS TX-500MHz działa w systemie ExpressLRS, czyli popularnym rozwiązaniu do sterowania RC w dronach FPV i modelarstwie. Moduł odpowiada za przesyłanie sygnału sterowania z aparatury do odbiornika w modelu, dlatego jest kluczowym elementem wpływającym na pewność połączenia, reakcję modelu oraz bezpieczeństwo lotu.

• Pasmo 500 MHz - przeznaczone do kompatybilnych konfiguracji ExpressLRS long range.
• System ExpressLRS - nowoczesny link RC stosowany w FPV i modelarstwie.
• Protokół CRSF - komunikacja z aparaturą obsługującą ten standard.
• Do FPV i modeli RC - zastosowanie w quadach, skrzydłach, samolotach i projektach UAV.
• Wymaga odbiornika ELRS 500 MHz - nadajnik musi pracować z odbiornikiem w tym samym paśmie.

Regulowana moc do 1000 mW

Moduł Kimpok TX-500MHz umożliwia regulację mocy nadawania, dzięki czemu można dopasować pracę linku do warunków lotu, odległości, rodzaju modelu i obowiązujących przepisów radiowych. Niższe ustawienia sprawdzą się podczas testów i lotów blisko pilota, a wyższa moc zapewnia większą rezerwę sygnału w bardziej wymagających konfiguracjach.

• 100 mW - do testów, konfiguracji i lotów na krótszym dystansie.
• 250 mW - praktyczny kompromis między zasięgiem, poborem energii i temperaturą pracy.
• 500 mW - wyższa moc do bardziej wymagających lotów FPV.
• 1000 mW - maksymalna moc modułu do konfiguracji wymagających większej rezerwy linku.

Przy pracy na wyższej mocy należy zadbać o prawidłowe chłodzenie modułu i zawsze używać podłączonej anteny. Uruchamianie nadajnika bez anteny może doprowadzić do uszkodzenia układu nadawczego.

Ekran, USB-C i konfiguracja z poziomu aparatury

Kimpok micro ELRS TX-500MHz posiada ekran oraz przycisk sterujący, które ułatwiają kontrolę podstawowych ustawień. Port USB-C pozwala na konfigurację i aktualizację oprogramowania, a obsługa skryptów LUA w kompatybilnych aparaturach umożliwia zmianę parametrów bezpośrednio z poziomu radia.

Moduł obsługuje częstotliwości odświeżania 25 Hz, 50 Hz, 100 Hz i 200 Hz. Niższe wartości mogą być wybierane z myślą o większej stabilności linku na dystansie, a wyższe przy bardziej dynamicznym sterowaniu, gdzie liczy się szybka reakcja modelu.

• Ekran do podglądu ustawień pracy modułu.
• Przycisk sterujący do obsługi podstawowych funkcji.
• Port USB-C do konfiguracji i aktualizacji.
• Obsługa skryptów LUA w zgodnych aparaturach.
• Częstotliwość odświeżania 25 / 50 / 100 / 200 Hz.

Aktywne chłodzenie i solidna konstrukcja

Moduł nadawczy ELRS pracujący z mocą do 1000 mW może generować ciepło, dlatego Kimpok TX-500MHz został wyposażony w aktywne chłodzenie. Wentylator i radiator pomagają utrzymać stabilniejszą temperaturę pracy, szczególnie podczas dłuższego użytkowania oraz przy wyższych poziomach mocy.

Złącze SMA umożliwia podłączenie anteny 500 MHz, a złącze XT30 pozwala zasilić moduł z zewnętrznego źródła. Przed montażem należy upewnić się, że aparatura jest zgodna z modułem micro, obsługuje protokół CRSF i pozwala na poprawną konfigurację ExpressLRS.

Skład zestawu i zalecenia użytkowania

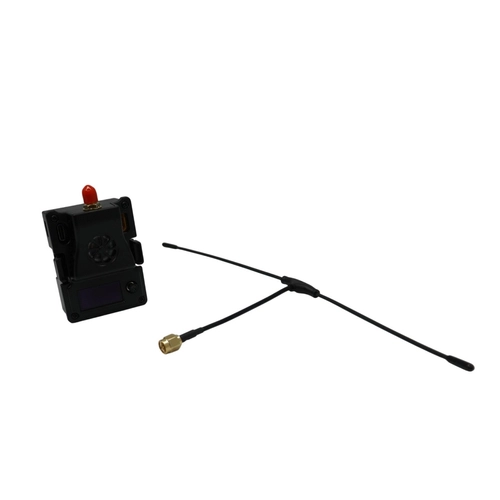

W skład zestawu wchodzą elementy widoczne na zdjęciu produktu: moduł nadawczy Kimpok micro ELRS TX-500MHz oraz antena 500 MHz. Do pracy potrzebna jest kompatybilna aparatura RC oraz odbiornik ExpressLRS pracujący w tym samym paśmie.

• Kimpok micro ELRS TX-500MHz - 1 szt.
• Antena 500 MHz - 1 szt.

Przed uruchomieniem zawsze podłącz antenę do złącza SMA. Nie używaj modułu bez anteny, ponieważ może to doprowadzić do uszkodzenia nadajnika. Sprawdź zgodność pasma z odbiornikiem, ustawienia ExpressLRS, bind phrase, moc wyjściową oraz failsafe. Korzystaj wyłącznie z częstotliwości i mocy zgodnych z lokalnymi przepisami radiowymi.
