Kimpok Nadajnik analogowy TX3000AC

Kimpok TX3000AC to analogowy nadajnik obrazu VTX do systemów FPV, przygotowany z myślą o konfiguracjach wymagających mocnej i stabilnej transmisji. Model oferuje regulowaną moc wyjściową do 3000 mW, obsługę Smart Audio, konfigurację przez OSD oraz wbudowany wentylator chłodzący, który wspiera pracę modułu przy większym obciążeniu.

Nadajnik analogowy Kimpok TX3000AC pracuje w wersji All Channels, dzięki czemu udostępnia szeroki wybór pasm i kanałów. To praktyczne rozwiązanie dla pilotów FPV, którzy chcą dopasować częstotliwość do posiadanego odbiornika, ograniczyć zakłócenia i wygodnie zmieniać parametry pracy bez rozbierania modelu.

Moc do 3000 mW i regulacja pod konkretny lot

Kimpok TX3000AC pozwala wybrać jeden z sześciu poziomów mocy nadawania. Dzięki temu możesz używać niższej mocy podczas konfiguracji, testów lub lotów blisko siebie, a wyższej wtedy, gdy potrzebujesz większej rezerwy sygnału. Taka regulacja pomaga lepiej dopasować nadajnik VTX do warunków, dystansu i obowiązujących przepisów radiowych.

• 25 mW - niska moc do ustawień, testów i pracy przy modelu.
• 250 mW - praktyczne ustawienie do krótszych lotów FPV.
• 500 mW - dobry kompromis między mocą sygnału a poborem energii.
• 1000 mW - wyższa moc do bardziej wymagających warunków.
• 2000 mW - mocny sygnał do lotów na większym dystansie.
• 3000 mW - maksymalna moc nadajnika do zastosowań long range.

Smart Audio, OSD i Pit Mode w codziennej obsłudze FPV

Nadajnik analogowy Kimpok TX3000AC obsługuje Smart Audio, co pozwala zmieniać kanał, pasmo oraz moc z poziomu OSD. To szczególnie wygodne w dronach FPV, w których nadajnik jest zamontowany wewnątrz ramy albo dostęp do przycisków po złożeniu modelu jest ograniczony.

Model wspiera również Pit Mode, czyli tryb przydatny podczas ustawiania sprzętu przed lotem. Nadajnik ma także funkcję wolnego startu - wzmacniacz mocy uruchamia się po około 5 sekundach, co ogranicza ryzyko uszkodzenia modułu przy natychmiastowym podaniu maksymalnej mocy.

• Obsługa Smart Audio do wygodnej konfiguracji z poziomu OSD.
• Możliwość zmiany mocy, kanału i pasma bez dostępu do nadajnika.
• Pit Mode do bezpieczniejszej pracy serwisowej i konfiguracji.
• Wolny start z opóźnieniem około 5 sekund.
• Sterowanie przyciskami Up i Down bezpośrednio na module.

Wersja All Channels z szerokim wyborem pasm

Kimpok TX3000AC oferuje szeroki zakres częstotliwości w wersji All Channels. Do dyspozycji użytkownika jest 10 pasm i 8 kanałów w każdym paśmie, co daje dużą elastyczność przy dopasowaniu nadajnika do odbiornika FPV. To ważne szczególnie wtedy, gdy w jednym miejscu pracuje kilka zestawów lub potrzebujesz szybko znaleźć czystszy kanał.

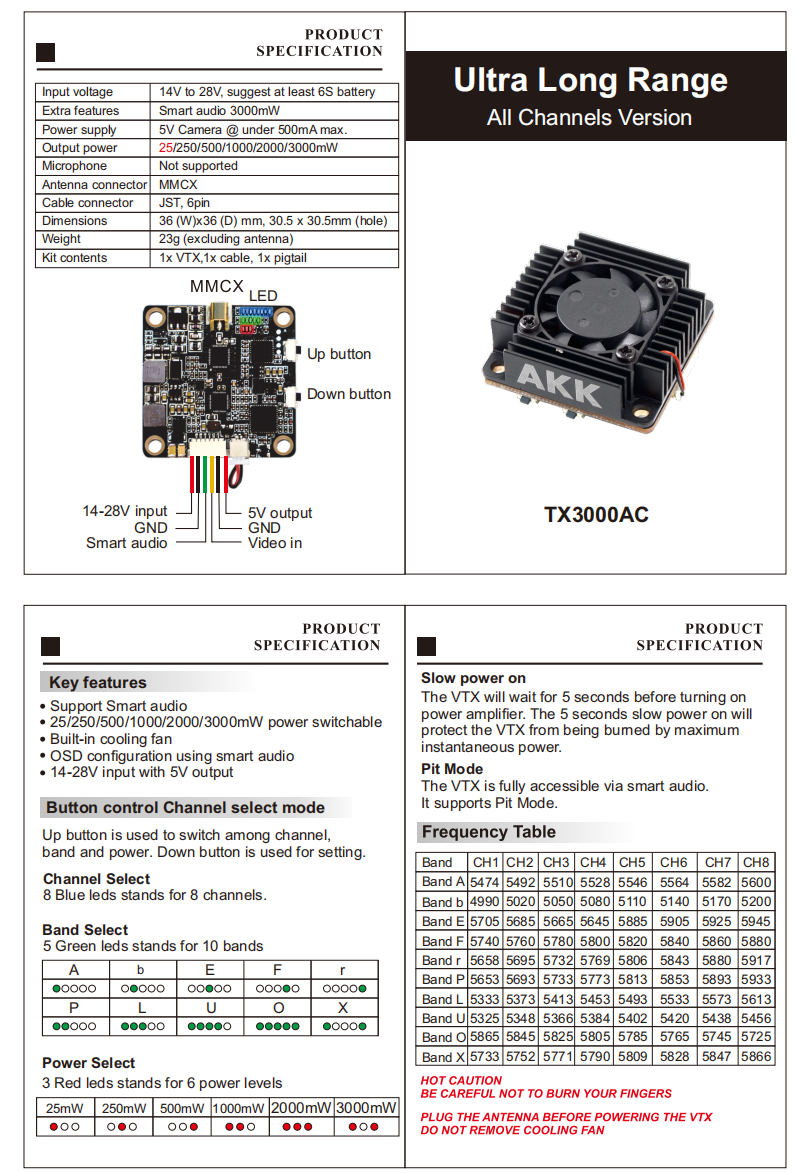

Aktualne ustawienia są sygnalizowane przez diody LED. 8 niebieskich diod odpowiada za kanały, 5 zielonych diod wskazuje pasma, a 3 czerwone diody informują o wybranym poziomie mocy. Dzięki temu można sprawdzić konfigurację bez podłączania komputera.

Chłodzenie, zasilanie i kompaktowa konstrukcja

TX3000AC został wyposażony we wbudowany wentylator chłodzący, który pomaga utrzymać stabilną pracę nadajnika przy wysokiej mocy. To istotne w modułach VTX o dużej wydajności, ponieważ podczas pracy generują one wysoką temperaturę. Przed uruchomieniem zawsze należy podłączyć antenę i nie należy usuwać wentylatora.

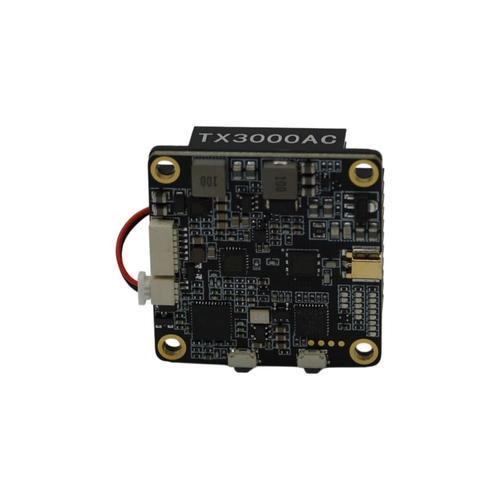

Nadajnik pracuje z napięciem wejściowym 14-28 V, przy czym producent sugeruje użycie akumulatora co najmniej 6S. Moduł udostępnia również wyjście 5 V do zasilania kamery, z obciążeniem poniżej 500 mA. Kompaktowy format 36 x 36 mm i rozstaw otworów 30.5 x 30.5 mm ułatwiają montaż w popularnych ramach FPV.

Skład zestawu i najważniejsze zalecenia użytkowania

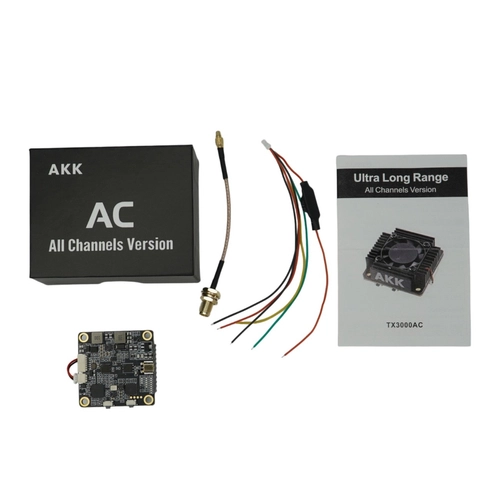

W zestawie znajdują się elementy potrzebne do podłączenia nadajnika w typowej konfiguracji FPV. Antenę należy dobrać osobno do używanego odbiornika, planowanego zastosowania i wybranego zakresu pracy. Przed montażem warto sprawdzić poprawność przewodów zasilania, wejścia wideo oraz linii Smart Audio.

• Nadajnik analogowy Kimpok TX3000AC - 1 szt.
• Przewód połączeniowy - 1 szt.
• Przewód pigtail MMCX - 1 szt.

Przed włączeniem nadajnika zawsze podłącz antenę. Nie usuwaj wentylatora chłodzącego i zapewnij modułowi odpowiedni przepływ powietrza, szczególnie podczas pracy z wysoką mocą. Nadajnik może się nagrzewać, dlatego po uruchomieniu nie dotykaj go bezpośrednio palcami. Korzystaj wyłącznie z częstotliwości i mocy zgodnych z lokalnymi przepisami radiowymi.
