Kimpok Nadajnik analogowy KP-T5830 to mocny nadajnik wideo VTX 5.8GHz przeznaczony do analogowej transmisji obrazu w systemach FPV. Model oferuje regulowaną moc nadawania do 3 W, 48 kanałów pracy, obsługę protokołu IRC Tramp oraz zasilanie w szerokim zakresie DC 7-36 V. Dzięki temu sprawdzi się w dronach FPV, modelach RC i konfiguracjach, w których liczy się stabilny sygnał, wygodna kontrola parametrów oraz skuteczne chłodzenie modułu.

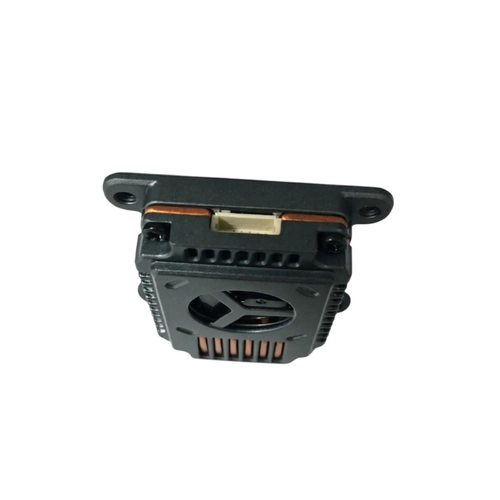

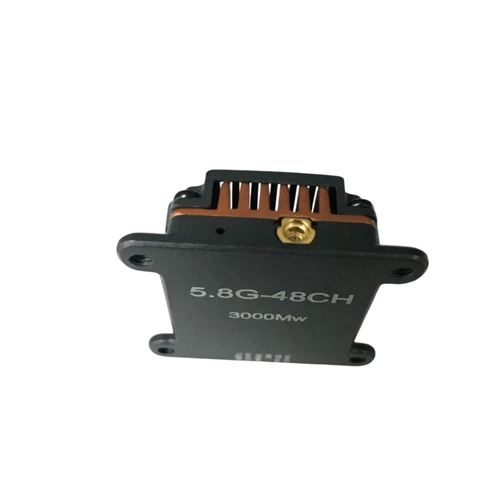

KP-T5830 został zaprojektowany do pracy w wymagających instalacjach. Aluminiowy radiator, aktywny wentylator, złącze antenowe MMCX i kompaktowa obudowa ułatwiają montaż w konstrukcji FPV, a czytelne diody LED pozwalają szybko sprawdzić wybrany kanał, pasmo i poziom mocy.
Moc nadawania do 3 W z regulacją poziomu RF
Najważniejszą cechą nadajnika Kimpok KP-T5830 jest wysoka moc wyjściowa do 3000 mW. Użytkownik może wybrać jeden z czterech poziomów RF: 25 mW, 1000 mW, 2000 mW lub 3000 mW. Pozwala to dopasować nadajnik do aktualnych warunków, wymaganego zasięgu, etapu konfiguracji oraz ograniczeń wynikających z lokalnych przepisów.
- 25 mW - niski poziom mocy do testów, konfiguracji i pracy na krótkim dystansie.
- 1000 mW - moc odpowiednia do standardowych zastosowań FPV wymagających silniejszego sygnału.
- 2000 mW - wyższy poziom nadawania do bardziej wymagających konfiguracji.
- 3000 mW - maksymalna moc nadajnika dla użytkowników potrzebujących najmocniejszego ustawienia RF.
- Tryb PIT - tryb serwisowy przydatny podczas konfiguracji sprzętu bez pełnej emisji sygnału.
Poziom mocy wskazywany jest zieloną diodą LED. Jedno mignięcie oznacza 25 mW, dwa mignięcia 1000 mW, trzy mignięcia 2000 mW, a cztery mignięcia 3000 mW. Po wejściu w tryb PIT zielona dioda pozostaje stale włączona.
48 kanałów w paśmie 5.8GHz
Kimpok KP-T5830 obsługuje 48 kanałów w sześciu pasmach: A, B, E, F, R oraz L. Zakres częstotliwości od 5362 do 5945 MHz pozwala dobrać kanał do odbiornika, środowiska pracy i pozostałych urządzeń FPV. Szeroki wybór kanałów pomaga ograniczać zakłócenia oraz ułatwia konfigurację kilku zestawów pracujących w pobliżu.
- 48 kanałów pracy - duża elastyczność przy ustawianiu transmisji wideo.
- 6 pasm częstotliwości - Band A, Band B, Band E, Band F, Band R i Band L.
- Zakres 5362-5945 MHz - kompatybilność z analogowymi systemami FPV 5.8GHz.
- Szybka zmiana kanału - krótkie naciśnięcie przycisku przełącza nadajnik na kolejny kanał.
- Zmiana pasma przyciskiem - dłuższe przytrzymanie przez 5 sekund przełącza grupę częstotliwości.
| Pasmo | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|---|---|---|---|---|---|---|---|---|
| Band A | 5865 MHz | 5845 MHz | 5825 MHz | 5805 MHz | 5785 MHz | 5765 MHz | 5745 MHz | 5725 MHz |
| Band B | 5733 MHz | 5752 MHz | 5771 MHz | 5790 MHz | 5809 MHz | 5828 MHz | 5847 MHz | 5866 MHz |
| Band E | 5705 MHz | 5685 MHz | 5665 MHz | 5645 MHz | 5885 MHz | 5905 MHz | 5925 MHz | 5945 MHz |
| Band F | 5740 MHz | 5760 MHz | 5780 MHz | 5800 MHz | 5820 MHz | 5840 MHz | 5860 MHz | 5880 MHz |
| Band R | 5658 MHz | 5695 MHz | 5732 MHz | 5769 MHz | 5806 MHz | 5843 MHz | 5880 MHz | 5917 MHz |
| Band L | 5362 MHz | 5399 MHz | 5436 MHz | 5473 MHz | 5510 MHz | 5547 MHz | 5584 MHz | 5621 MHz |
IRC Tramp i wygodna kontrola z poziomu systemu FPV
Nadajnik analogowy KP-T5830 obsługuje protokół IRC Tramp, co pozwala integrować go z kompatybilnym kontrolerem lotu i sterować ustawieniami VTX w systemie FPV. To szczególnie przydatne, gdy moduł jest zamontowany w trudno dostępnym miejscu, a użytkownik chce zmienić kanał, pasmo lub moc bez demontażu urządzenia.
- IRC Tramp - możliwość sterowania nadajnikiem z poziomu kompatybilnego kontrolera.
- Przycisk zmiany kanału i pasma - szybka obsługa bez dodatkowych narzędzi.
- Przycisk zmiany mocy - wygodne przełączanie poziomów RF.
- Czerwona dioda LED - wskazuje numer kanału liczbą mignięć.
- Niebieska dioda LED - wskazuje wybrane pasmo częstotliwości.
- Zielona dioda LED - informuje o mocy nadajnika lub trybie PIT.
Krótkie naciśnięcie przycisku kanału przełącza nadajnik na kolejny kanał, a długie naciśnięcie przez 5 sekund zmienia pasmo. Przycisk mocy umożliwia przełączanie poziomów 25 mW, 1000 mW, 2000 mW i 3000 mW, a przytrzymanie go przez ponad 3 sekundy aktywuje tryb PIT.
Aluminiowy radiator, wentylator i ochrona temperaturowa

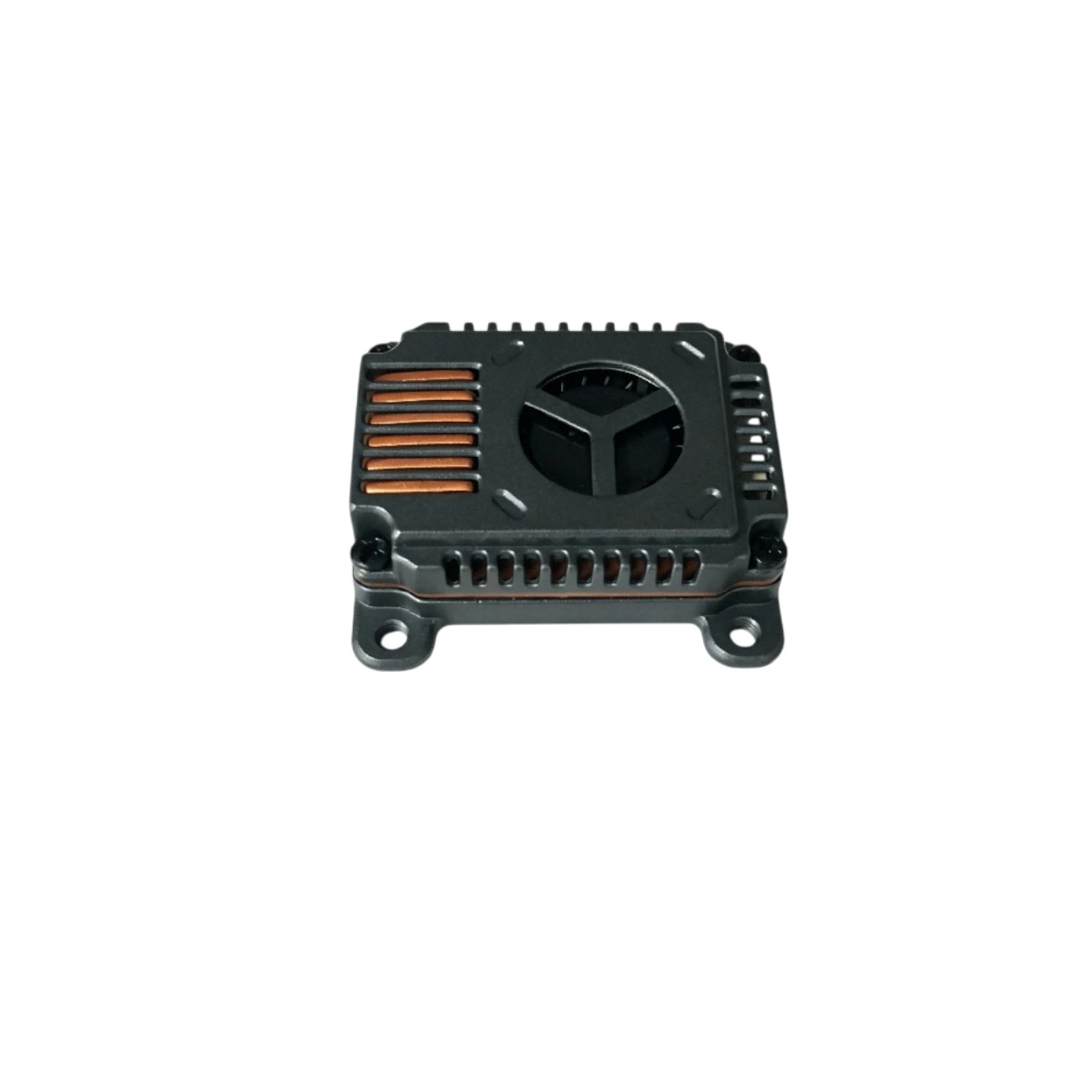

Praca z mocą do 3 W wymaga skutecznego odprowadzania ciepła. KP-T5830 wykorzystuje aluminiowy radiator oraz wentylator, które wspierają chłodzenie modułu podczas intensywnej pracy. Dzięki temu nadajnik lepiej radzi sobie w konfiguracjach wymagających dłuższej emisji lub wyższych poziomów mocy.
Urządzenie posiada funkcję ochrony temperaturowej. Gdy temperatura nadajnika przekroczy 100°C, moc RF zostaje automatycznie obniżona o jeden poziom. Jeżeli temperatura nadal utrzymuje się powyżej tego progu, moc może być obniżana dalej, aż do najniższego poziomu 25 mW. Po spadku temperatury poniżej 95°C nadajnik wraca do wcześniej ustawionej mocy.
- Aluminiowy radiator - zwiększa powierzchnię odprowadzania ciepła.
- Wbudowany wentylator - wspiera chłodzenie podczas pracy.
- Automatyczna ochrona przed przegrzaniem - obniża moc przy zbyt wysokiej temperaturze.
- Powrót do ustawionej mocy - po schłodzeniu modułu poniżej bezpiecznego poziomu.
- Stabilniejsza praca w wymagających warunkach - szczególnie przy wyższych poziomach RF.
Kompaktowy montaż, okablowanie i skład zestawu
Kimpok KP-T5830 ma wymiary 37,7 x 36,1 x 11 mm, waży 16 g i posiada rozstaw otworów montażowych 30,5 x 30,5 mm z otworami o średnicy 3,15 mm. Taki format ułatwia montaż w konstrukcjach FPV, modelach RC i innych urządzeniach wymagających analogowej transmisji obrazu. Nadajnik obsługuje zasilanie DC 7-36 V, zgodne z pakietami 2-8S.
| Nazwa produktu | Kimpok Nadajnik analogowy KP-T5830 |
|---|---|
| Typ produktu | Analogowy nadajnik obrazu VTX 5.8GHz |
| Zakres częstotliwości | 5362-5945 MHz |
| Liczba kanałów | 48 kanałów |
| Pasma | A, B, E, F, R, L |
| Maksymalna moc | 3 W |
| Regulacja mocy | 25 mW / 1000 mW / 2000 mW / 3000 mW |
| Tryb PIT | Tak |
| Napięcie wejściowe | DC 7-36 V |
| Obsługiwane zasilanie | Pakiety 2-8S |
| Złącze antenowe | MMCX |
| Sterowanie | IRC Tramp, przycisk zmiany kanału i pasma, przycisk zmiany mocy |
| Chłodzenie | Aluminiowy radiator i wentylator |
| Rozstaw otworów montażowych | 30,5 x 30,5 mm |
| Średnica otworów montażowych | 3,15 mm |
| Wymiary | 37,7 x 36,1 x 11 mm |
| Waga | 16 g |

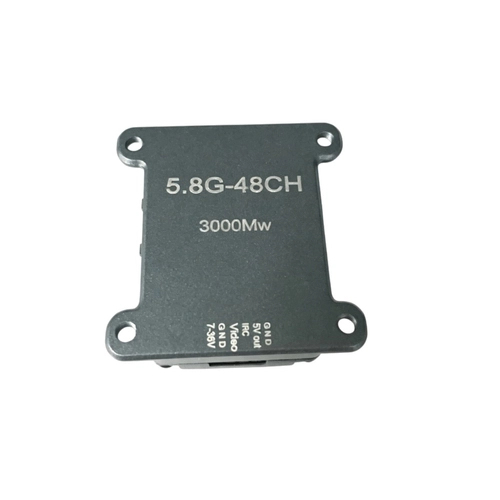

Okablowanie 6P 1.0:
| Numer przewodu | Funkcja | Kolor |
|---|---|---|
| 1 | 7-36 V | Czerwony |
| 2 | GND | Czarny |
| 3 | Video | Żółty |
| 4 | IRC | Biały |
| 5 | 5Vout | Czerwony |
| 6 | GND | Czarny |

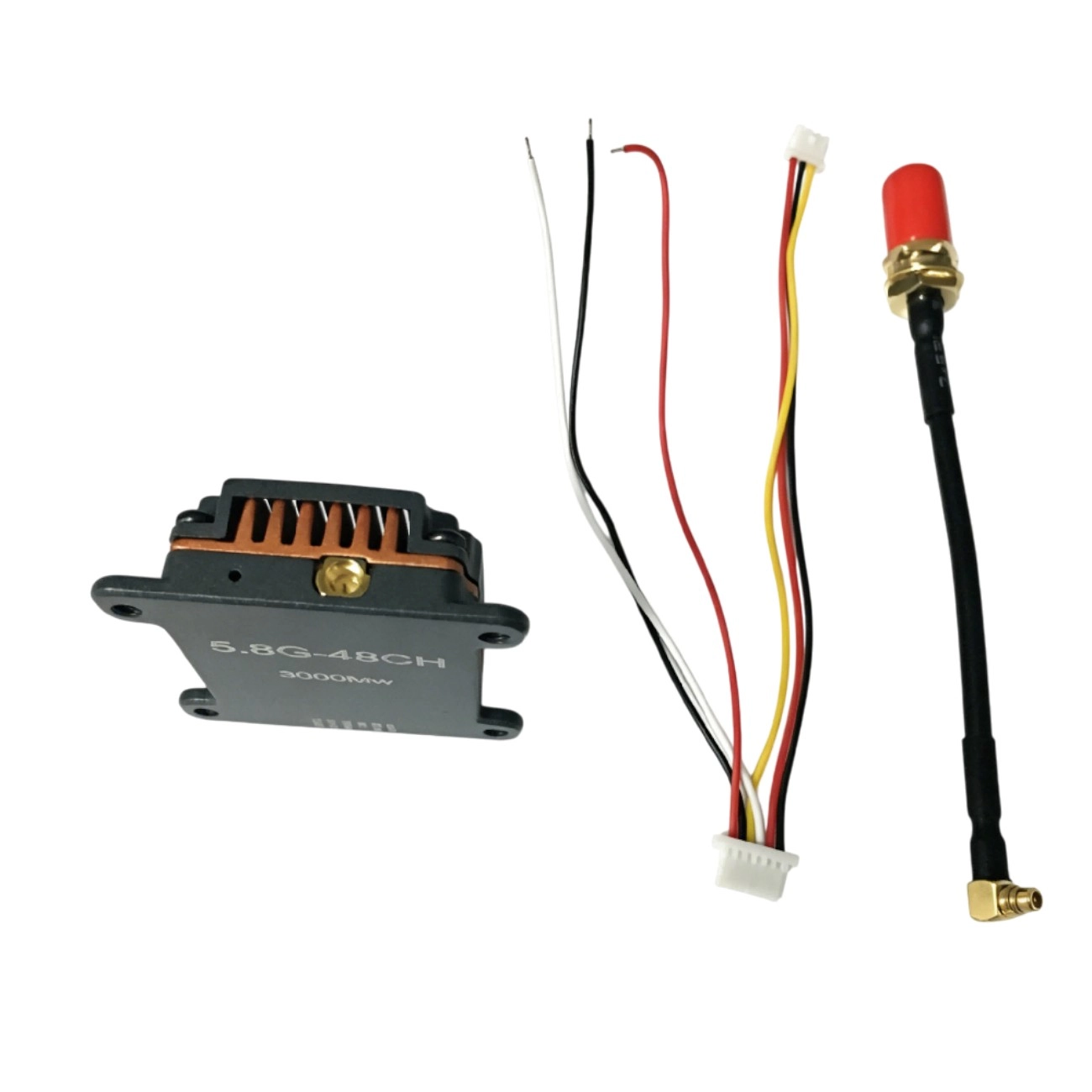

Skład zestawu:
- Kimpok Nadajnik analogowy KP-T5830 5.8GHz VTX
- Przewód antenowy z interfejsem MMCX
- Wiązka przewodów 6P 1.0
Ważne wskazówki użytkowe:
- Przed podłączeniem zasilania należy upewnić się, że antena jest zamontowana na wyjściu RF.
- Należy sprawdzić poprawne napięcie oraz polaryzację przewodów przed uruchomieniem.
- Podczas montażu trzeba zostawić przestrzeń wokół modułu, aby zapewnić przepływ powietrza.
- Przy zbyt wysokiej temperaturze nadajnik może automatycznie obniżyć moc lub ją ograniczyć.
- Należy korzystać z częstotliwości i poziomów mocy zgodnie z lokalnymi przepisami.
