Kimpok Nadajnik analogowy KP-T4525

Kimpok KP-T4525 to analogowy nadajnik obrazu VTX 4.5G przeznaczony do systemów FPV, konstrukcji bezzałogowych i projektów wymagających stabilnej transmisji wideo w paśmie 4.5 GHz. Model oferuje moc nadawania 2.5 W, obsługę 16 kanałów w dwóch pasmach oraz wygodną konfigurację za pomocą przycisków i diod LED.

Nadajnik analogowy Kimpok KP-T4525 wyróżnia się kompaktową konstrukcją, szerokim zakresem zasilania 7-36 V oraz złączem antenowym MMCX. Dzięki temu można go łatwo zintegrować z kontrolerem lotu i dopasować do różnych konfiguracji FPV.

Moc 2.5 W do stabilnej transmisji analogowej

Kimpok KP-T4525 oferuje moc wyjściową 2.5 W, co pozwala uzyskać mocniejszy sygnał niż w standardowych nadajnikach o niskiej mocy. To ważne w zastosowaniach, w których liczy się stabilność obrazu, odporność na zakłócenia oraz możliwość pracy w bardziej wymagającym środowisku.

• Moc nadawania 2.5 W - lepsza stabilność sygnału w porównaniu z nadajnikami o niższej mocy.
• Tryb 25 mW jako ustawienie domyślne - przydatny podczas konfiguracji i pracy w pobliżu odbiornika.
• Tryb Pit Mode - pozwala ograniczyć emisję sygnału podczas ustawiania sprzętu.
• Sygnalizacja LED - szybka kontrola aktualnego trybu pracy nadajnika.

Pasmo 4.5G i 16 kanałów do wyboru

Nadajnik analogowy KP-T4525 pracuje w zakresie 4500-4685 MHz. Do dyspozycji użytkownika jest 16 kanałów podzielonych na dwa pasma: Band A i Band B. Taki układ ułatwia dobranie częstotliwości do odbiornika oraz dopasowanie pracy nadajnika do warunków panujących w danym miejscu.

Prosta obsługa przyciskami i czytelne wskaźniki LED

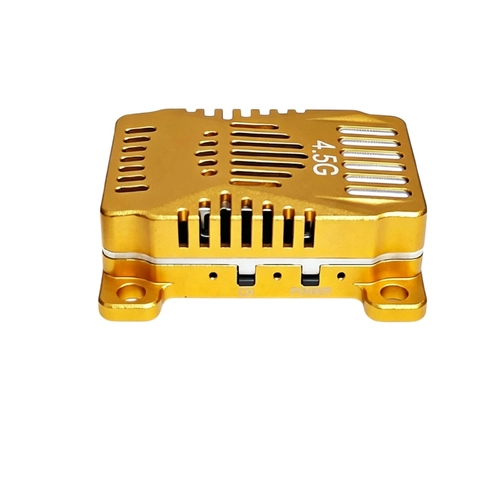

KP-T4525 został wyposażony w przyciski do zmiany kanału, pasma oraz sterowania mocą nadajnika. Krótkie naciśnięcie przycisku wyboru kanału przełącza kolejne częstotliwości, a dłuższe przytrzymanie pozwala zmienić pasmo. Diody LED informują, czy aktywne jest Band A lub Band B oraz wskazują numer kanału za pomocą liczby mignięć.

• Krótkie naciśnięcie przycisku wyboru kanału zmienia kanał CH1-CH8.
• Dłuższe przytrzymanie przycisku przełącza pasmo Band A lub Band B.
• Czerwona dioda LED wskazuje kanały w paśmie Band A.
• Niebieska dioda LED wskazuje kanały w paśmie Band B.
• Zielona dioda LED informuje o pracy nadajnika z mocą 2.5 W.
• Osobny przycisk pozwala włączać i wyłączać moc wyjściową oraz uruchomić Pit Mode.

Kompaktowy moduł z szerokim zakresem zasilania

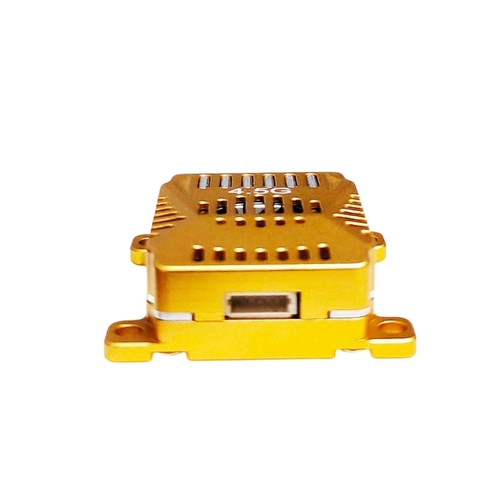

Nadajnik ma wymiary 37 x 35 x 12 mm, dlatego można go zamontować nawet w ograniczonej przestrzeni. Szeroki zakres zasilania 7-36 V ułatwia integrację z różnymi platformami, a wyjście 5 V pozwala zasilić dodatkowy element instalacji zgodny z tym parametrem.

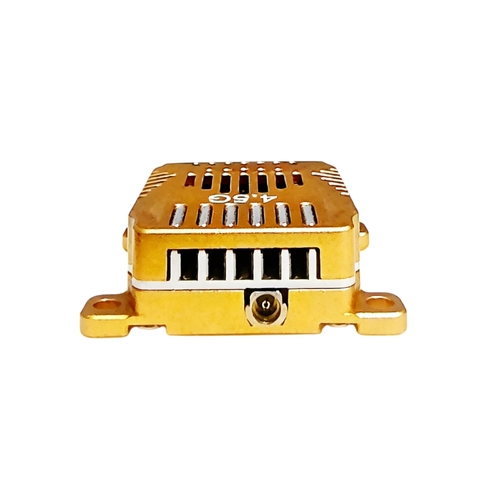

Moduł wykorzystuje złącze antenowe MMCX, które zapewnia pewne połączenie z anteną. Przed uruchomieniem nadajnika należy zawsze podłączyć antenę, ponieważ praca bez anteny może skrócić żywotność układu nadawczego. Przy większej mocy zalecane jest również zapewnienie dobrej wentylacji.

Skład zestawu i zalecenia przed użyciem

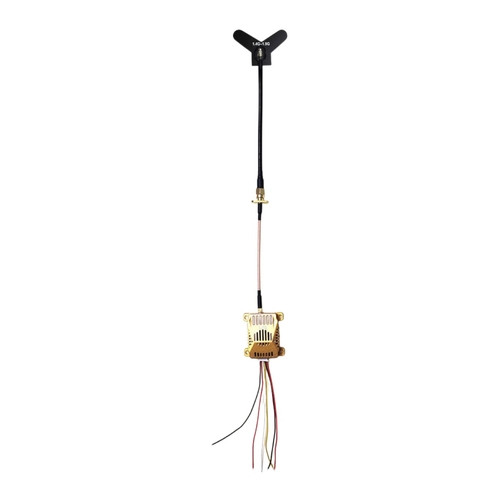

W zestawie znajduje się nadajnik analogowy Kimpok KP-T4525 oraz elementy przewodowe widoczne w komplecie. Antenę i pozostałe akcesoria montażowe należy dobrać do konkretnej konfiguracji FPV oraz używanego odbiornika.

• Nadajnik analogowy Kimpok KP-T4525 VTX 4.5G 2.5W - 1 szt.
• Przewód połączeniowy do nadajnika - 1 szt.
• Przewód antenowy / przedłużenie MMCX - 1 szt.

Przed użyciem sprawdź zgodność częstotliwości i mocy nadawania z lokalnymi przepisami radiowymi. Nadajnik należy uruchamiać wyłącznie z podłączoną anteną i stosować w miejscu z odpowiednią wentylacją, szczególnie przy pracy z wysoką mocą wyjściową.
