Kimpok Nadajnik analogowy KP-T3350

Kimpok KP-T3350 to analogowy nadajnik obrazu VTX 3.3 GHz o mocy do 5 W, przeznaczony do systemów FPV wymagających stabilnej transmisji, solidnego chłodzenia i wygodnej konfiguracji. Model obsługuje 16 kanałów w dwóch pasmach, oferuje regulację mocy 25 mW / 5000 mW, tryb Pit Mode oraz sterowanie IRC Tramp.

Nadajnik analogowy Kimpok KP-T3350 został zamknięty w aluminiowej obudowie z radiatorem i wentylatorem, co pomaga odprowadzać ciepło podczas pracy z wysoką mocą. Dzięki zasilaniu DC 7-36 V, kompatybilności z akumulatorami 2-8S oraz kompaktowym wymiarom 38 x 38 x 20,7 mm, moduł dobrze sprawdzi się w zaawansowanych konstrukcjach FPV.

Moc 5 W i regulacja pod warunki lotu FPV

Kimpok KP-T3350 umożliwia pracę z mocą 25 mW lub 5000 mW. Niższy poziom sprawdzi się podczas konfiguracji, testów i pracy blisko odbiornika, natomiast maksymalna moc 5 W zapewnia większą rezerwę sygnału w bardziej wymagających zastosowaniach FPV. Dodatkowo nadajnik obsługuje Pit Mode, który pozwala ograniczyć emisję sygnału podczas przygotowania sprzętu.

• 25 mW - niska moc do testów, konfiguracji i pracy na krótkim dystansie.
• 5000 mW - maksymalna moc do wymagających konfiguracji FPV.
• Pit Mode - tryb przydatny podczas ustawiania nadajnika przed lotem.
• Zielona dioda LED - informuje o wybranym poziomie mocy.
• Przycisk zmiany mocy - szybkie przełączanie ustawień bez dodatkowych narzędzi.

Pasmo 3.3 GHz i 16 kanałów transmisji

Nadajnik analogowy KP-T3350 pracuje w zakresie 3170-3470 MHz. Do dyspozycji użytkownika są dwa pasma: Band A oraz Band B, każde z 8 kanałami. Taki układ pozwala dopasować częstotliwość do odbiornika oraz wybrać kanał najlepiej sprawdzający się w danej konfiguracji.

Kanały zmieniane są przyciskiem Band & Channel. Krótkie naciśnięcie przełącza kolejny kanał, a czerwony wskaźnik LED pokazuje jego numer liczbą mignięć. Dłuższe przytrzymanie przycisku pozwala zmienić pasmo, a niebieska dioda LED sygnalizuje Band A lub Band B.

IRC Tramp i czytelna obsługa przyciskami

Kimpok KP-T3350 obsługuje Smart Audio w standardzie IRC Tramp, co pozwala zintegrować nadajnik z kontrolerem lotu i wygodniej zarządzać ustawieniami w rozbudowanym systemie FPV. To szczególnie przydatne wtedy, gdy VTX jest zamontowany w miejscu z ograniczonym dostępem.

Moduł posiada osobne przyciski do zmiany pasma, kanału i mocy. Diody LED ułatwiają szybką kontrolę ustawień bez podłączania komputera. Czerwona dioda odpowiada za kanał, niebieska za pasmo, a zielona za poziom mocy lub tryb Pit Mode.

• Obsługa IRC Tramp do integracji z kontrolerem lotu.
• Przycisk Band & Channel do zmiany kanału i pasma.
• Przycisk Power do przełączania mocy 25 mW / 5000 mW.
• Przytrzymanie przycisku Power przez 3 sekundy aktywuje Pit Mode.
• Diody LED pokazują aktualny kanał, pasmo i moc nadajnika.

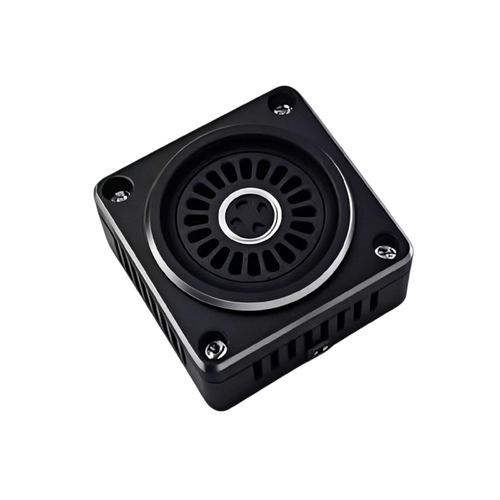

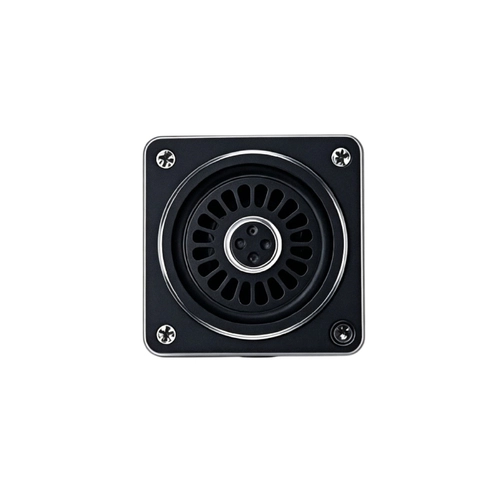

Aluminiowa obudowa, radiator i aktywne chłodzenie

Nadajniki VTX o wysokiej mocy generują dużo ciepła, dlatego KP-T3350 wykorzystuje aluminiową obudowę, radiator oraz wentylator. Takie rozwiązanie pomaga utrzymać stabilną pracę modułu i ogranicza ryzyko przegrzewania podczas pracy z dużą mocą.

Nadajnik posiada funkcję ochrony temperaturowej. Gdy temperatura przekroczy określony próg, moduł może automatycznie obniżyć moc, aby zabezpieczyć układ. Po spadku temperatury nadajnik wraca do wcześniej ustawionego poziomu mocy. Mimo tego podczas montażu należy zapewnić swobodny przepływ powietrza wokół urządzenia.

Skład zestawu i zalecenia użytkowania

W zestawie znajduje się nadajnik analogowy Kimpok KP-T3350. Antenę, przewody i pozostałe elementy montażowe należy dobrać do konkretnej konfiguracji FPV, używanego odbiornika oraz planowanego zakresu pracy.

• Nadajnik analogowy Kimpok KP-T3350 VTX 3.3 GHz 5 W - 1 szt.

Przed uruchomieniem zawsze podłącz antenę do złącza MCX. Nie włączaj nadajnika bez anteny, ponieważ może to skrócić żywotność modułu lub doprowadzić do jego uszkodzenia. Przed podaniem zasilania sprawdź poprawną polaryzację, zakres napięcia oraz przewody sygnałowe. Nadajnik należy montować z zachowaniem przestrzeni wokół obudowy, aby zapewnić skuteczne chłodzenie i prawidłowy przepływ powietrza.
