Kimpok Nadajnik analogowy KP-T1580B

Kimpok KP-T1580B to analogowy nadajnik obrazu VTX 1.5 GHz o mocy 8 W, przeznaczony do transmisji wideo w systemach FPV, UAV, modelach RC oraz instalacjach wymagających bezprzewodowego przesyłania sygnału z kamery. Model pracuje w paśmie 1505-1680 MHz, obsługuje 8 kanałów i wykorzystuje modulację FM, dzięki czemu sprawdzi się w konfiguracjach, w których liczy się stabilny link analogowy i prosta integracja z kamerą oraz zasilaniem.

Nadajnik analogowy Kimpok KP-T1580B wyróżnia się wysoką mocą wyjściową, metalową obudową oraz aktywnym chłodzeniem z wentylatorem. To praktyczne rozwiązanie do bardziej wymagających zestawów FPV i zastosowań long range, gdzie standardowe nadajniki o niższej mocy mogą nie zapewniać wystarczającej rezerwy sygnału.

Moc 8 W do stabilnej transmisji analogowej

Najważniejszą cechą nadajnika Kimpok KP-T1580B jest moc wyjściowa 8 W. W praktyce oznacza to większą rezerwę sygnału w porównaniu z typowymi nadajnikami FPV o niższej mocy. Taki nadajnik dobrze sprawdzi się w projektach, w których wymagana jest stabilna transmisja obrazu na większym dystansie, przy zachowaniu analogowego charakteru sygnału.

• Moc wyjściowa 8 W - wysoka moc do wymagających zastosowań FPV i UAV.
• Transmisja analogowa - kompatybilność z odpowiednimi odbiornikami obrazu 1.5 GHz.
• Modulacja FM - standardowa metoda pracy w analogowej transmisji wideo.
• Stabilny link wideo - dobry wybór do systemów, w których liczy się ciągły podgląd z kamery.
• Zastosowanie long range - większa rezerwa sygnału przy poprawnie dobranych antenach i bezpośredniej widoczności.

Pasmo 1.5 GHz i 8 kanałów pracy

Kimpok KP-T1580B pracuje w paśmie 1.5 GHz i oferuje 8 kanałów transmisji. Dzięki temu użytkownik może dobrać częstotliwość do odbiornika oraz warunków pracy. Pasmo 1.5 GHz bywa wybierane w systemach analogowych jako alternatywa dla popularniejszych zakresów 2.4 GHz i 5.8 GHz, szczególnie tam, gdzie priorytetem jest zasięg i stabilność sygnału.

Kanały są rozłożone od 1505 MHz do 1680 MHz. Przełączanie kanałów odbywa się przyciskiem na obudowie, co pozwala szybko dostosować ustawienie nadajnika bez rozbudowanego menu i bez dodatkowego oprogramowania.

Metalowa obudowa i aktywne chłodzenie

Nadajniki VTX o wysokiej mocy generują dużo ciepła, dlatego w Kimpok KP-T1580B zastosowano metalową obudowę oraz wentylator. Taka konstrukcja wspiera odprowadzanie temperatury podczas pracy i pomaga utrzymać stabilniejsze działanie modułu przy dłuższym użytkowaniu.

Aktywne chłodzenie jest szczególnie ważne przy pracy z mocą 8 W. Przed montażem warto zaplanować miejsce instalacji tak, aby wokół nadajnika pozostała przestrzeń na przepływ powietrza. Nie należy zasłaniać wentylatora ani uruchamiać nadajnika bez podłączonej anteny.

• Metalowa obudowa - większa trwałość i lepsze odprowadzanie ciepła.
• Wbudowany wentylator - aktywne chłodzenie podczas pracy z wysoką mocą.
• Konstrukcja do dłuższej pracy - dobry wybór do systemów wymagających stabilnej transmisji.
• Złącze antenowe SMA żeńskie - kompatybilność z odpowiednio dobranymi antenami.

Szerokie zasilanie i proste podłączenie kamery

Kimpok KP-T1580B obsługuje zasilanie DC 10-36 V, co ułatwia integrację z różnymi konfiguracjami UAV i FPV. Nadajnik pobiera około 1,6 A, dlatego źródło zasilania powinno być dobrane z odpowiednim zapasem. Moduł przesyła analogowy sygnał wideo 1 Vp-p i może współpracować z kompatybilnymi kamerami oraz odbiornikami 1.5 GHz.

Dzięki prostemu układowi połączeń nadajnik można wykorzystać nie tylko w dronach i modelach RC, ale także w systemach obserwacyjnych, stanowiskach testowych oraz innych projektach wymagających bezprzewodowego przesyłania obrazu z kamery analogowej.

Skład zestawu i zalecenia użytkowania

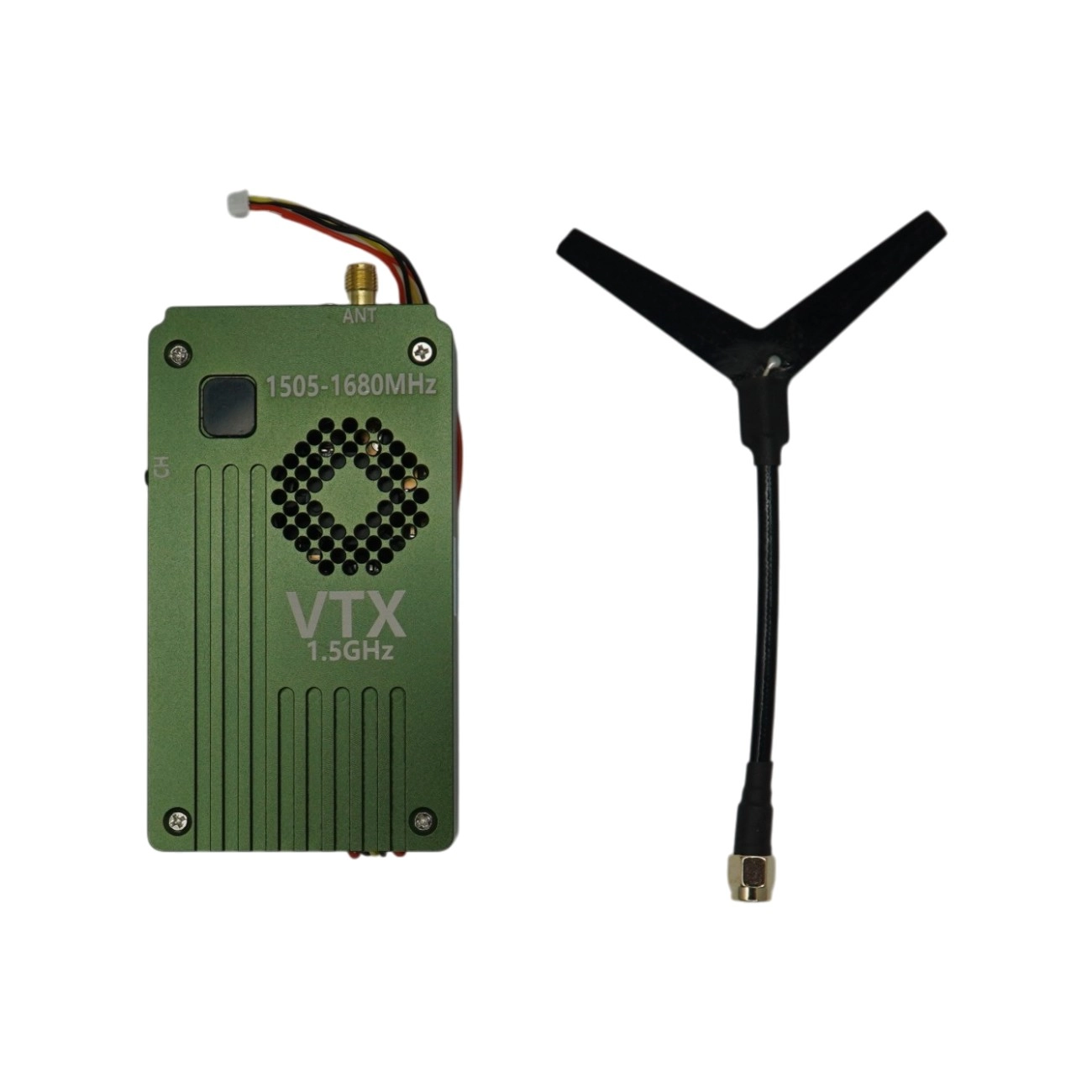

W zestawie znajduje się nadajnik analogowy Kimpok KP-T1580B oraz antena. Do pracy wymagany jest zgodny odbiornik 1.5 GHz ustawiony na tę samą częstotliwość oraz odpowiednie źródło zasilania. Przed montażem należy sprawdzić poprawność podłączenia kamery, zasilania i anteny.

• Nadajnik analogowy Kimpok KP-T1580B 1.5 GHz 8 W - 1 szt.
• Antena - 1 szt.

Przed uruchomieniem zawsze podłącz antenę do złącza SMA. Nie włączaj nadajnika bez anteny, ponieważ może to doprowadzić do uszkodzenia modułu. Zadbaj o swobodny przepływ powietrza wokół obudowy, nie zasłaniaj wentylatora i dobieraj częstotliwość oraz moc pracy zgodnie z lokalnymi przepisami radiowymi.
