Kimpok Nadajnik analogowy KP-T1250B

Kimpok KP-T1250B to analogowy nadajnik obrazu VTX 1.2 GHz o mocy 5 W, przeznaczony do systemów FPV, dronów, modeli RC oraz konfiguracji UAV wymagających stabilnej transmisji wideo. Model pracuje w zakresie 1080-1360 MHz, obsługuje 8 kanałów i pozwala zbudować klasyczny analogowy tor obrazu z kamery do kompatybilnego odbiornika 1.2G.

Nadajnik analogowy Kimpok KP-T1250B wyróżnia się metalową obudową, aktywnym chłodzeniem oraz praktycznym zestawem akcesoriów widocznym na zdjęciu produktu. W komplecie znajduje się nadajnik, antena 1.2 GHz, przewód sygnałowo-zasilający oraz adapter AV, co ułatwia przygotowanie podstawowej konfiguracji FPV.

Moc 5 W do wymagających transmisji FPV

Kimpok KP-T1250B oferuje moc nadawania 5 W, dzięki czemu zapewnia większą rezerwę sygnału niż typowe nadajniki niskiej mocy. To ważne w systemach FPV, w których liczy się stabilny obraz, poprawnie dobrana antena i zgodny odbiornik ustawiony na tę samą częstotliwość.

• Moc wyjściowa 5 W - mocniejszy sygnał do bardziej wymagających konfiguracji FPV.
• Analogowa transmisja obrazu - klasyczny podgląd wideo z kamery do odbiornika VRX.
• Pasmo 1.2 GHz - rozwiązanie wybierane do zestawów nastawionych na dalszy odbiór obrazu.
• 8 kanałów pracy - możliwość dopasowania częstotliwości do odbiornika.
• Do dronów i UAV - zastosowanie w FPV, modelach RC i projektach bezzałogowych.

Pasmo 1.2 GHz i 8 kanałów 1080-1360 MHz

Nadajnik analogowy KP-T1250B pracuje w paśmie 1.2 GHz, które jest wykorzystywane w systemach FPV jako alternatywa dla popularniejszych częstotliwości. Przy prawidłowej konfiguracji toru wideo, odpowiednich antenach i zgodnym odbiorniku może zapewnić stabilną transmisję obrazu w zastosowaniach long range.

Do poprawnego działania nadajnik i odbiornik muszą być ustawione na tej samej częstotliwości. Poniższa tabela ułatwia szybkie dopasowanie kanału w zestawie FPV 1.2G.

Gotowy zestaw do analogowego toru wideo

Kimpok KP-T1250B został przygotowany do przesyłania sygnału z kamery analogowej do odbiornika 1.2 GHz. Dołączony przewód sygnałowo-zasilający oraz adapter AV ułatwiają podłączenie nadajnika w standardowej konfiguracji. To praktyczne rozwiązanie do budowy własnego zestawu FPV, stanowiska testowego lub systemu podglądu obrazu w modelu RC.

• Do analogowych kamer FPV i odbiorników 1.2 GHz.
• Do dronów, samolotów RC, pojazdów zdalnie sterowanych i systemów UAV.
• Do transmisji obrazu w czasie rzeczywistym w klasycznym torze analogowym.
• Do konfiguracji, w których liczy się prosty montaż i szybkie podłączenie.
• Do zastosowań wymagających mocniejszego VTX niż standardowe moduły krótkiego zasięgu.

Metalowa obudowa i aktywne chłodzenie

Nadajnik VTX o mocy 5 W generuje ciepło, dlatego KP-T1250B wykorzystuje metalową obudowę z otworami wentylacyjnymi i aktywne chłodzenie. Taka konstrukcja pomaga utrzymać stabilną pracę modułu, ale nadal wymaga prawidłowego montażu z zachowaniem przepływu powietrza wokół obudowy.

Przed uruchomieniem należy zawsze podłączyć antenę do złącza SMA. Włączanie nadajnika bez anteny może doprowadzić do uszkodzenia układu nadawczego. Warto również sprawdzić polaryzację zasilania, poprawność przewodów sygnałowych oraz zgodność częstotliwości z odbiornikiem obrazu.

Skład zestawu i zalecenia użytkowania

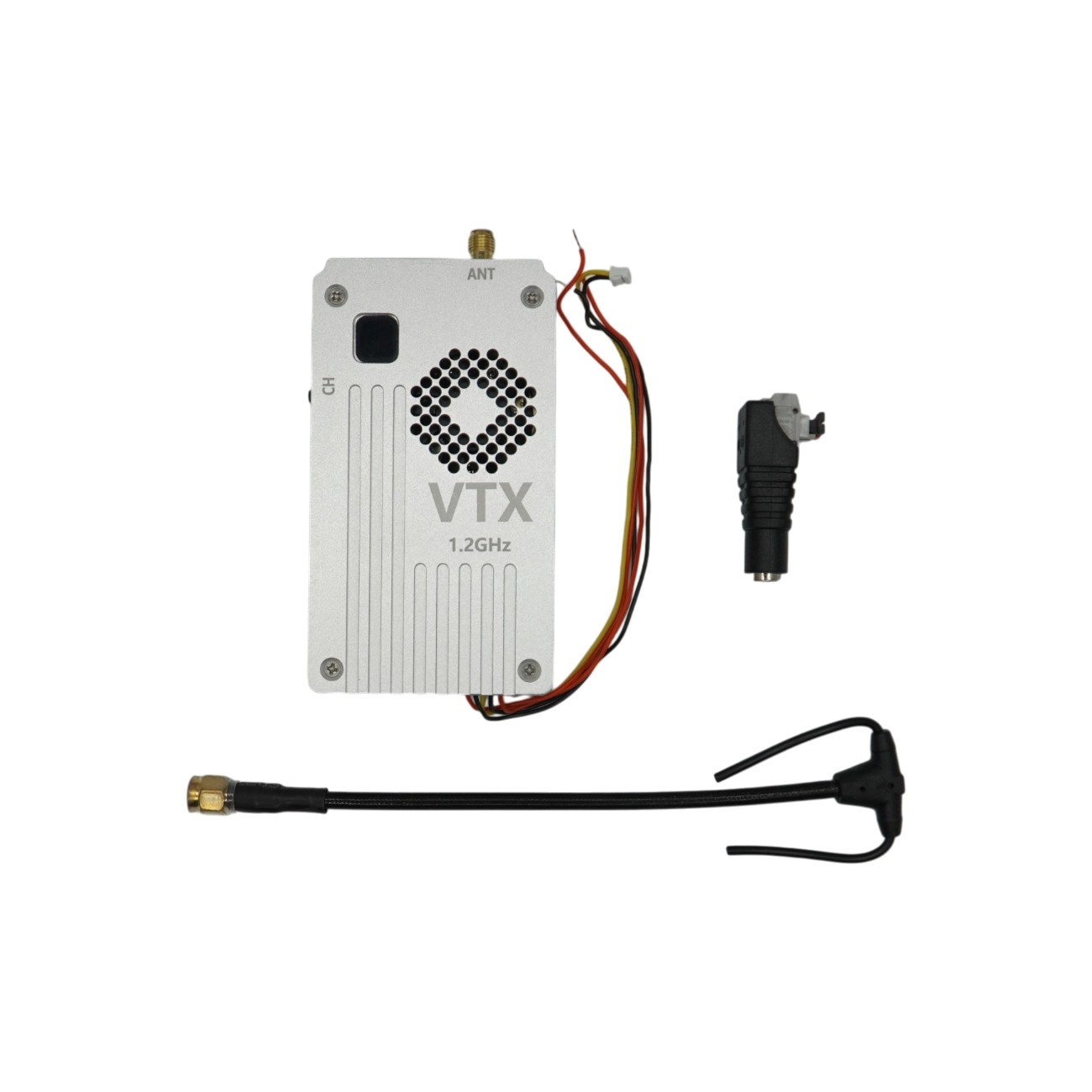

W skład zestawu wchodzą elementy widoczne na zdjęciu produktu: nadajnik, antena, przewód sygnałowo-zasilający oraz adapter AV. Do pracy potrzebny jest także kompatybilny odbiornik obrazu 1.2 GHz, kamera analogowa oraz odpowiednie źródło zasilania dobrane do konfiguracji.

• Nadajnik analogowy Kimpok KP-T1250B 1.2 GHz 5 W - 1 szt.
• Antena 1.2 GHz - 1 szt.
• Przewód sygnałowo-zasilający - 1 szt.
• Adapter AV - 1 szt.

Przed uruchomieniem zawsze podłącz antenę do nadajnika i ustaw odbiornik na tę samą częstotliwość. Nie włączaj modułu bez anteny, ponieważ może to doprowadzić do jego uszkodzenia. Zadbaj o chłodzenie, poprawne zasilanie oraz korzystaj wyłącznie z częstotliwości i mocy zgodnych z lokalnymi przepisami radiowymi.
