Kimpok Nadajnik analogowy KP-T1245

Kimpok KP-T1245 - nadajnik analogowy VTX 1.2 GHz o mocy 4.5 W

Kimpok KP-T1245 to analogowy nadajnik wideo VTX przeznaczony do transmisji obrazu w paśmie 1.2-1.3 GHz. Model został zaprojektowany z myślą o dronach FPV, lotach terenowych, zastosowaniach rekreacyjnych, zawodach oraz profesjonalnej fotografii i filmowaniu z powietrza. Wysoka moc wyjściowa 4.5 W, obsługa 16 kanałów oraz aktywne chłodzenie sprawiają, że nadajnik dobrze sprawdzi się tam, gdzie liczy się stabilny sygnał i możliwość dopasowania parametrów do warunków pracy.

KP-T1245 łączy niewielką konstrukcję z dużymi możliwościami. Obudowa z wbudowanym radiatorem i wentylatorem pomaga utrzymać stabilną pracę podczas transmisji, a obsługa protokołu IRC pozwala na zdalną regulację kanału i mocy przez OSD. To praktyczny wybór dla użytkowników, którzy potrzebują mocnego nadajnika analogowego do konfiguracji FPV.

• Analogowy nadajnik wideo VTX 1.2-1.3 GHz
• Maksymalna moc wyjściowa 4.5 W
• 5 poziomów mocy: PIT, 25 mW, 200 mW, 2 W, 4.5 W
• 16 kanałów pracy w dwóch grupach częstotliwości
• Zasilanie DC 7-30 V
• Wyjście zasilania DC 5 V
• Obsługa protokołu IRC do regulacji kanału i mocy
• Wbudowany aluminiowy radiator i wentylator
• Złącze antenowe SMA 50 Ohm
• Kompaktowe wymiary 48.5 × 35 × 21.5 mm

Moc 4.5 W i regulacja poziomu nadawania

Najważniejszą cechą nadajnika Kimpok KP-T1245 jest wysoka moc wyjściowa 4.5 W. Dzięki temu urządzenie może być stosowane w konfiguracjach, w których wymagany jest mocniejszy sygnał analogowej transmisji obrazu. Użytkownik może jednak dobrać moc do konkretnej sytuacji, korzystając z kilku poziomów pracy.

Niższe poziomy, takie jak 25 mW lub 200 mW, sprawdzą się podczas konfiguracji, testów lub krótszych lotów. Tryb 2 W i 4.5 W przeznaczony jest do bardziej wymagających scenariuszy, gdzie liczy się większa siła sygnału. Tryb PIT pozwala ograniczyć emisję podczas ustawiania sprzętu, co jest szczególnie przydatne na stanowisku serwisowym lub przed startem.

16 kanałów w dwóch grupach częstotliwości

Kimpok KP-T1245 oferuje 16 kanałów pracy w zakresie 1080-1360 MHz, podzielonych na dwie grupy częstotliwości. Dzięki temu łatwiej dobrać ustawienie nadajnika do odbiornika, ograniczyć wzajemne zakłócenia oraz dopasować konfigurację do warunków w danym miejscu.

Zmiana grupy częstotliwości i kanału odbywa się za pomocą przycisku BAND/CH. Zielona dioda LED informuje o wybranej grupie, a niebieska dioda LED wskazuje aktualny kanał. Takie rozwiązanie pozwala szybko sprawdzić ustawienia bez podłączania dodatkowych akcesoriów.

Aktywne chłodzenie i zabezpieczenie temperatury

Nadajnik analogowy KP-T1245 został wyposażony w aluminiowy radiator oraz wbudowany wentylator. Ma to duże znaczenie przy pracy z wysoką mocą, ponieważ powierzchnia urządzenia może nagrzewać się podczas transmisji obrazu. Aktywne chłodzenie wspiera stabilność działania i pomaga utrzymać właściwe warunki pracy elektroniki.

Model posiada także funkcję ochrony temperaturowej. To ważne zabezpieczenie przy dłuższych ustawieniach na ziemi oraz podczas pracy w warunkach, w których przepływ powietrza jest ograniczony. Przy montażu należy pozostawić przestrzeń wokół modułu, aby wentylator i radiator mogły skutecznie odprowadzać ciepło.

• Wbudowany wentylator wspiera aktywne chłodzenie
• Aluminiowy radiator poprawia odprowadzanie temperatury
• Ochrona temperaturowa zwiększa bezpieczeństwo pracy
• Konstrukcja przystosowana do pracy z wysoką mocą wyjściową
• Podczas montażu należy zapewnić swobodny przepływ powietrza

Specyfikacja techniczna Kimpok KP-T1245

Skład zestawu i podłączenie

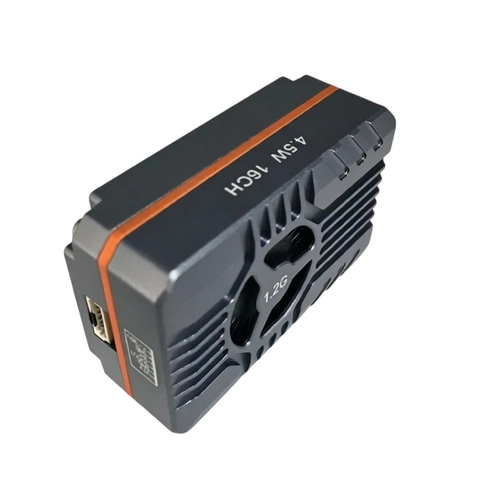

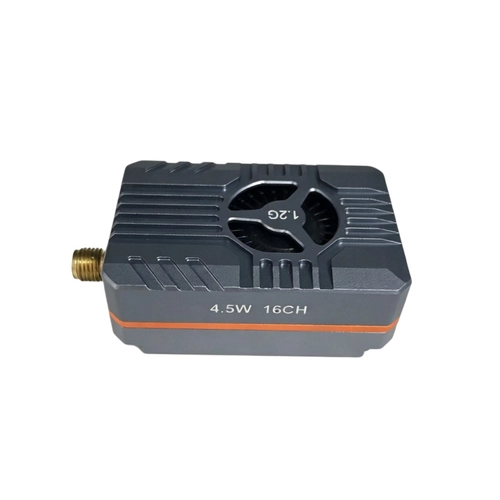

W zestawie z nadajnikiem Kimpok KP-T1245 znajdują się akcesoria potrzebne do podstawowego montażu w systemie analogowej transmisji obrazu. Na zdjęciu produktu widoczny jest nadajnik z obudową chłodzącą, wentylatorem oraz złączem antenowym SMA.

• 1 × nadajnik analogowy Kimpok KP-T1245 1.2 GHz 4.5 W VTX
• 1 × antena 1.2G
• 1 × przewód połączeniowy 6P 1.0 z wtyczką

Przed uruchomieniem nadajnika należy upewnić się, że antena RF jest prawidłowo zamontowana, a napięcie oraz polaryzacja zasilania są poprawne. Do uzyskania lepszego zasięgu warto stosować anteny o dobrym współczynniku fali stojącej i odpowiednim zysku. Podczas pracy powierzchnia urządzenia może być gorąca, dlatego nie należy dotykać nadajnika bezpośrednio w trakcie transmisji.
