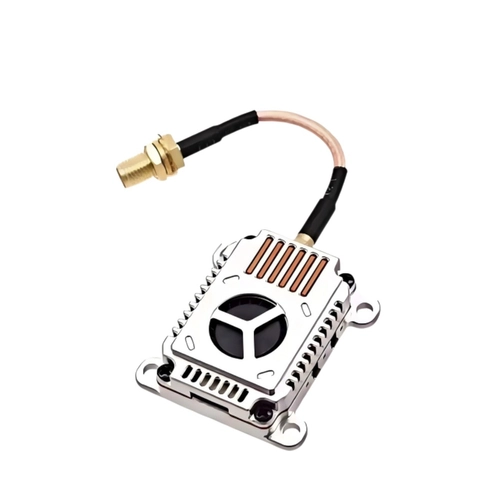

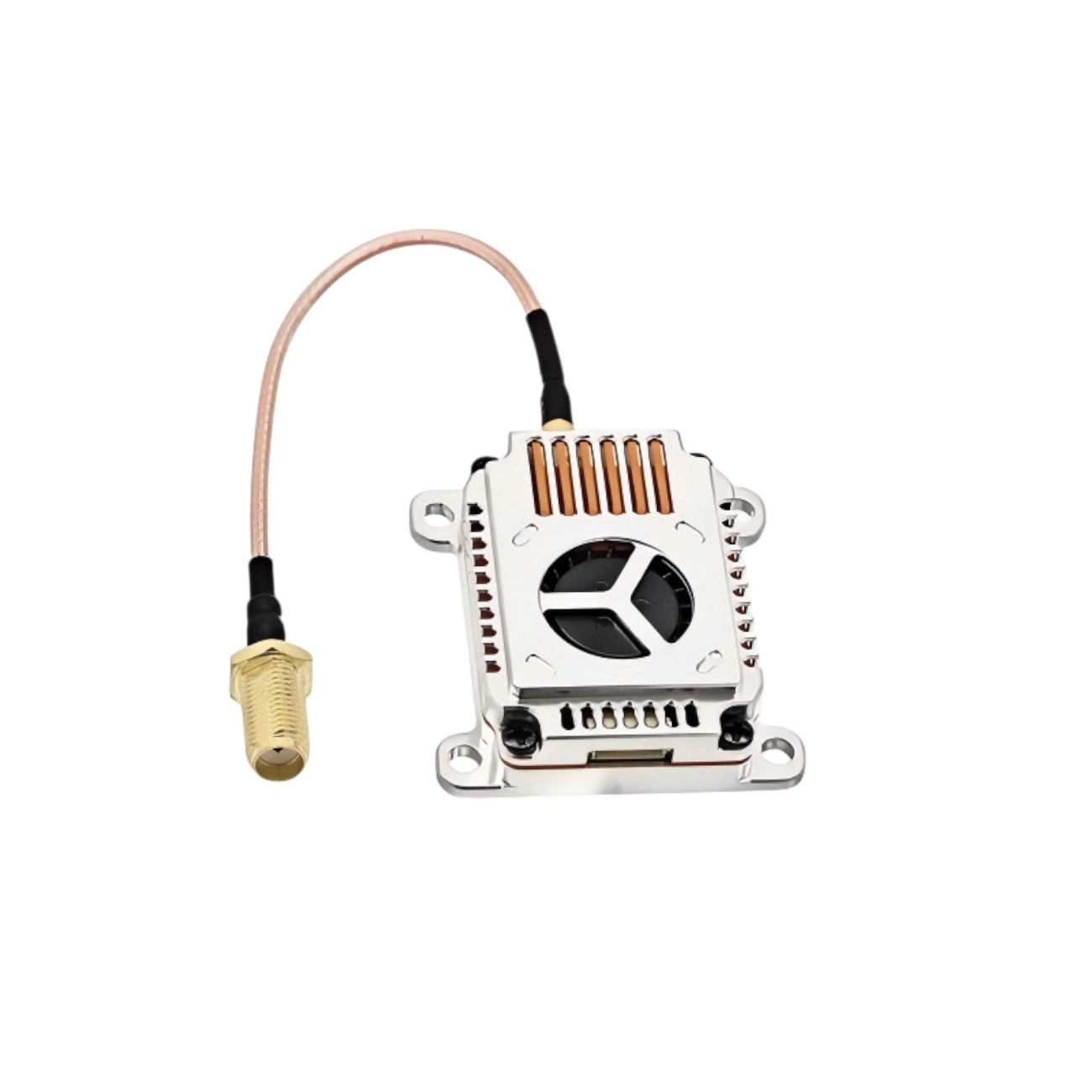

Kimpok Nadajnik analogowy KP-T1220A

Kimpok KP-T1220A - kompaktowy nadajnik analogowy VTX 1.2 GHz

Kimpok KP-T1220A to lekki nadajnik analogowy VTX pracujący w paśmie 1.2 GHz, przeznaczony do dronów FPV, lekkich platform UAV, zdalnego monitoringu oraz zastosowań inspekcyjnych. Model łączy kompaktowe wymiary, moc nadawania do 2 W oraz szeroki zakres zasilania 7-36 V DC, dzięki czemu można go łatwo dopasować do różnych konfiguracji sprzętowych.

Największą zaletą KP-T1220A jest połączenie wysokiej mocy transmisji z niewielką masą. Nadajnik waży około 16 g bez anteny, dlatego dobrze sprawdzi się w projektach, w których liczy się stabilny obraz, małe opóźnienie i ograniczenie dodatkowego obciążenia drona.

• Analogowy nadajnik wideo VTX 1.2 GHz do systemów FPV
• Regulowana moc nadawania: 25 mW lub 2000 mW
• 8 kanałów pracy w zakresie 1080-1360 MHz
• Niskie opóźnienie transmisji poniżej 30 ms
• Szerokie zasilanie 7-36 V DC, kompatybilne z pakietami 2S-8S LiPo
• Kompaktowe wymiary 38 × 36 × 11 mm
• Niska masa - około 16 g bez anteny
• Aluminiowa obudowa CNC wspierająca odprowadzanie ciepła
• Montaż w standardzie 20 × 20 mm M2

Regulowana moc 25 mW i 2 W do różnych scenariuszy lotu

Kimpok KP-T1220A pozwala wybrać jeden z dwóch poziomów mocy nadawania. Tryb 25 mW sprawdzi się podczas krótkich lotów, testów, konfiguracji zestawu FPV lub pracy w miejscach, gdzie ważne jest ograniczenie zakłóceń. Tryb 2 W zapewnia mocniejszy sygnał, przydatny podczas lotów na większym dystansie, lekkich inspekcji przemysłowych, monitoringu terenu i eksploracji FPV.

Możliwość szybkiej zmiany mocy pozwala dopasować nadajnik do aktualnych warunków pracy. To praktyczne rozwiązanie dla użytkowników, którzy używają jednego drona w różnych środowiskach - od krótkich lotów testowych po bardziej wymagające misje terenowe.

Stabilna transmisja analogowa 1.2 GHz z niskim opóźnieniem

Nadajnik analogowy Kimpok KP-T1220A pracuje w zakresie 1080-1360 MHz i obsługuje 8 wybieralnych kanałów. Rozstaw kanałów co 40 MHz ułatwia dobranie częstotliwości do warunków pracy oraz ograniczenie wzajemnych zakłóceń między urządzeniami. Pasmo 1.2 GHz jest często wybierane w konfiguracjach FPV, w których liczy się stabilność sygnału i dobra propagacja w trudniejszym środowisku.

Analogowa transmisja FM obsługuje sygnał CVBS oraz formaty PAL i NTSC, dzięki czemu nadajnik można połączyć z wieloma kamerami analogowymi FPV. Opóźnienie poniżej 30 ms zapewnia płynny podgląd w czasie rzeczywistym, co ma znaczenie podczas dynamicznego lotu, precyzyjnych manewrów oraz pracy inspekcyjnej.

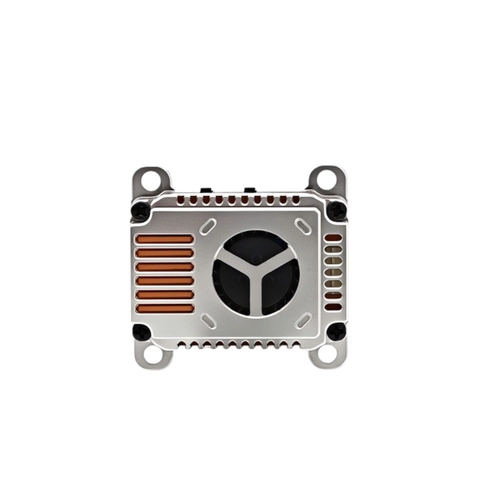

Mała masa, aluminiowa obudowa i skuteczne chłodzenie

KP-T1220A został zaprojektowany z myślą o lekkich konstrukcjach FPV i małych platformach UAV. Wymiary 38 × 36 × 11 mm oraz masa około 16 g bez anteny ułatwiają montaż nawet tam, gdzie przestrzeń jest ograniczona. Standard otworów montażowych 20 × 20 mm M2 pozwala wygodnie zintegrować nadajnik z popularnymi ramami i kompaktowymi projektami dronowymi.

Obudowa z aluminium CNC zwiększa odporność mechaniczną modułu i pomaga odprowadzać ciepło podczas pracy z wysoką mocą. W trybie 2 W należy zadbać o odpowiedni przepływ powietrza, szczególnie jeśli nadajnik znajduje się w ciasnej zabudowie lub pracuje w wysokiej temperaturze.

• Aluminiowa obudowa CNC poprawia trwałość i odprowadzanie ciepła
• Kompaktowa konstrukcja ułatwia montaż w małych dronach FPV
• Waga około 16 g ogranicza wpływ nadajnika na charakterystykę lotu
• Standard montażu 20 × 20 mm M2 pasuje do wielu lekkich konfiguracji
• Wbudowane zabezpieczenia wspierają bezpieczną pracę urządzenia

Specyfikacja techniczna Kimpok KP-T1220A

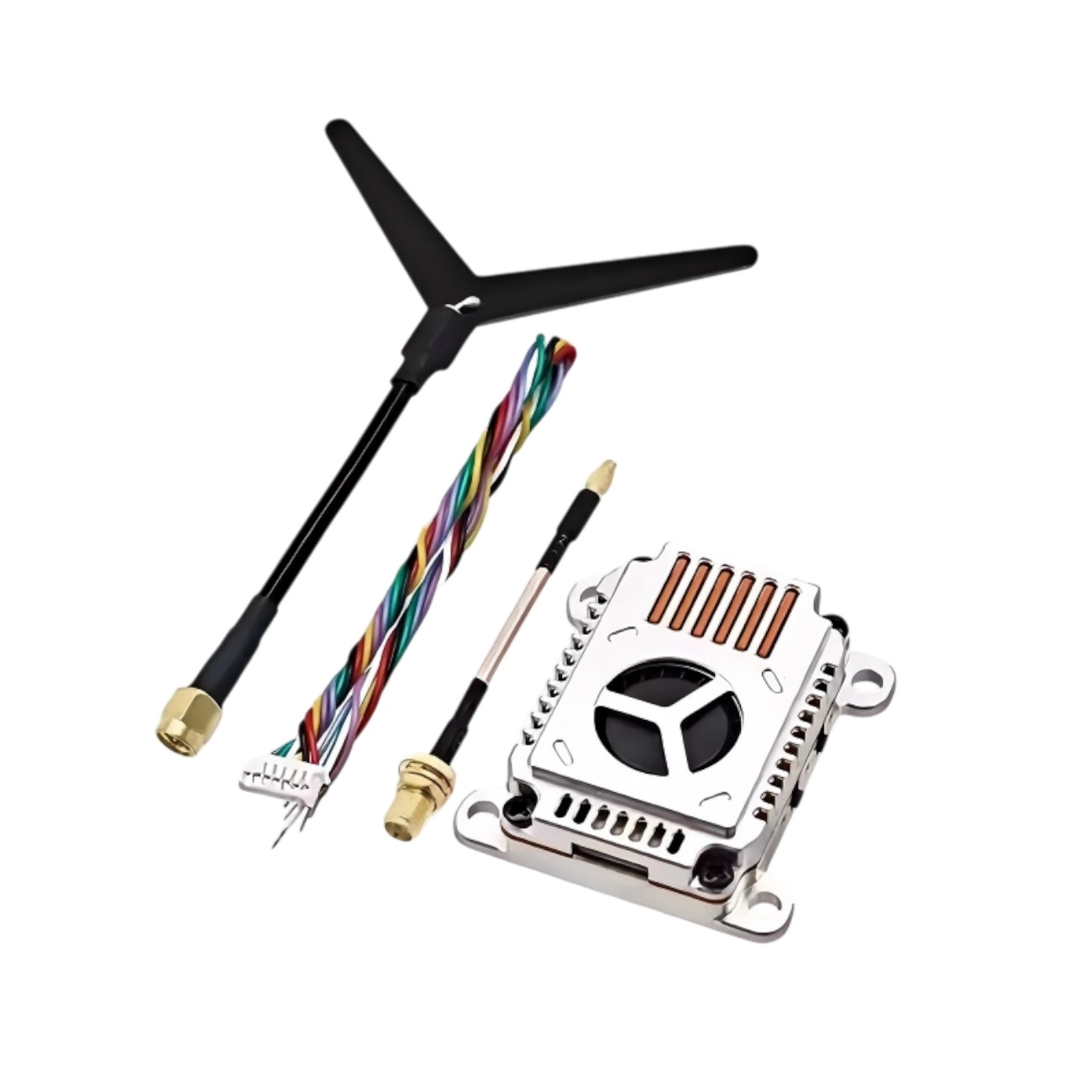

Skład zestawu i ważne informacje użytkowe

W zestawie znajdują się elementy potrzebne do podstawowego podłączenia nadajnika w systemie analogowej transmisji obrazu. KP-T1220A jest przeznaczony dla użytkowników, którzy potrzebują lekkiego, wydajnego i konfigurowalnego nadajnika VTX do FPV, monitoringu lub lekkich zastosowań przemysłowych.

• 1 × nadajnik Kimpok KP-T1220A 1.2 GHz 2 W VTX
• 1 × przewód zasilający DC ze złączem 2-pin PH2.0, 30 cm
• 1 × przewód wejścia wideo Mini BNC, 30 cm
• 1 × antena dookólna SMA male 2.0 dBi

Przed uruchomieniem nadajnika należy zawsze podłączyć kompatybilną antenę SMA 50 Ohm. Praca bez anteny może doprowadzić do uszkodzenia modułu RF. Do zasilania należy używać stabilnego źródła 7-36 V DC, a podczas pracy w trybie 2 W warto zapewnić nadajnikowi odpowiednią wentylację.
