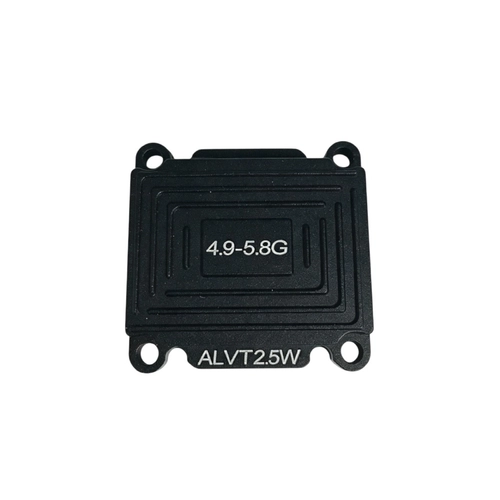

Kimpok Nadajnik analogowy ALVT2.5W to mocny nadajnik wideo VTX przeznaczony do analogowej transmisji obrazu FPV w zakresie 4.9-5.8GHz. Model oferuje 64 kanały pracy, regulowaną moc do 2500 mW, obsługę standardów wideo NTSC/PAL oraz protokół sterowania IRC Tramp. Dzięki szerokiemu zakresowi częstotliwości, wysokiej mocy wyjściowej i kompletowi akcesoriów nadajnik sprawdzi się w zaawansowanych konfiguracjach FPV, dronach, modelach RC oraz systemach wymagających stabilnej analogowej transmisji obrazu.
Urządzenie zostało wyposażone w złącze antenowe MMCX, port 6Pin SH1.0, wyjście 5 V oraz wejście sygnału wideo. Na obudowie znajdują się wskaźniki LED informujące o wybranym poziomie mocy, grupie częstotliwości i kanale. ALVT2.5W obsługuje zarówno konfigurację ręczną przyciskiem, jak i ustawienia przez IRC Tramp, co pozwala wygodnie dopasować parametry pracy do konkretnego zestawu.
Moc do 2500 mW i pięć poziomów nadawania
Kimpok ALVT2.5W oferuje regulowaną moc wyjściową, dzięki czemu można dopasować siłę transmisji do aktualnych warunków pracy. Użytkownik ma do dyspozycji tryb PIT oraz poziomy 25 mW, 400 mW, 800 mW, 1500 mW i 2500 mW. Niska moc jest przydatna podczas konfiguracji i testów, natomiast wyższe poziomy sprawdzą się w bardziej wymagających zastosowaniach, gdzie potrzebny jest mocniejszy sygnał wideo.
- Tryb PIT - tryb serwisowy przydatny podczas konfiguracji nadajnika.
- 25 mW - niski poziom mocy do testów i pracy na krótkim dystansie.
- 400 mW - praktyczne ustawienie do standardowych konfiguracji FPV.
- 800 mW - mocniejszy sygnał przy większych wymaganiach transmisji.
- 1500 mW - wysoka moc do bardziej wymagających warunków.
- 2500 mW - maksymalna moc nadajnika dla najmocniejszej transmisji wideo.
Poziom mocy sygnalizowany jest czerwoną diodą R1. Liczba mignięć odpowiada wybranemu ustawieniu: jedno mignięcie oznacza 25 mW, dwa mignięcia 400 mW, trzy mignięcia 800 mW, cztery mignięcia 1500 mW, a pięć mignięć 2500 mW.
64 kanały w szerokim zakresie 4.9-5.8GHz
Nadajnik analogowy Kimpok ALVT2.5W obsługuje 64 kanały podzielone na 8 grup częstotliwości. Zakres pracy obejmuje pasma od niskich częstotliwości 4.9GHz aż do klasycznego zakresu 5.8GHz. Tak szeroki wybór kanałów pozwala lepiej dopasować nadajnik do odbiornika, warunków otoczenia i konfiguracji systemu FPV.
- 64 kanały pracy - duża elastyczność podczas konfiguracji transmisji.
- 8 grup częstotliwości - FR1, FR2, FR3, FR4, FR5, FR6, FR7 i FR8.
- Zakres 4.9-5.8GHz - obsługa częstotliwości niskich oraz popularnego pasma 5.8GHz.
- Konfiguracja ręczna kanałów 4.9GHz - niskie częstotliwości można ustawić przyciskiem na module.
- Współpraca z systemami NTSC/PAL - kompatybilność z analogowymi urządzeniami wideo.
| Grupa | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|---|---|---|---|---|---|---|---|---|
| A / FR1 | 5865 MHz | 5845 MHz | 5825 MHz | 5805 MHz | 5785 MHz | 5765 MHz | 5745 MHz | 5725 MHz |
| B / FR2 | 5733 MHz | 5752 MHz | 5771 MHz | 5790 MHz | 5809 MHz | 5828 MHz | 5847 MHz | 5866 MHz |
| E / FR3 | 5705 MHz | 5685 MHz | 5665 MHz | 5645 MHz | 5885 MHz | 5905 MHz | 5925 MHz | 5945 MHz |
| F / FR4 | 5740 MHz | 5760 MHz | 5780 MHz | 5800 MHz | 5820 MHz | 5840 MHz | 5860 MHz | 5880 MHz |
| R / FR5 | 5658 MHz | 5695 MHz | 5732 MHz | 5769 MHz | 5806 MHz | 5843 MHz | 5880 MHz | 5917 MHz |
| L / FR6 | 5362 MHz | 5399 MHz | 5436 MHz | 5473 MHz | 5510 MHz | 5547 MHz | 5584 MHz | 5621 MHz |
| O / FR7 | 4884 MHz | 4921 MHz | 4958 MHz | 4995 MHz | 5032 MHz | 5069 MHz | 5099 MHz | 5129 MHz |
| R / FR8 | 5950 MHz | 5965 MHz | 5980 MHz | 5995 MHz | 6010 MHz | 6025 MHz | 6040 MHz | 6055 MHz |
IRC Tramp i ręczna konfiguracja jednym przyciskiem
ALVT2.5W obsługuje protokół VTX IRC Tramp, dzięki czemu może być konfigurowany z poziomu kompatybilnego kontrolera lotu. To wygodne rozwiązanie w dronach FPV, gdzie nadajnik po montażu bywa trudno dostępny. Warto pamiętać, że konfiguracja przez IRC obejmuje kanały 1-40CH, natomiast grupy niskich częstotliwości 4.9GHz wymagają ustawienia ręcznego przyciskiem na module.
- DATA - wejście sterowania VTX przez IRC Tramp.
- Ręczny wybór kanału - pojedyncze naciśnięcie przycisku zmienia kanał.
- Ręczny wybór grupy częstotliwości - przytrzymanie przycisku przez 2 sekundy uruchamia wybór zakresu.
- Regulacja mocy przyciskiem - przytrzymanie przez 6 sekund uruchamia tryb zmiany mocy.
- Blokada i odblokowanie ustawień - przytrzymanie przycisku przez 15 sekund odblokowuje konfigurację ręczną.
- PIT mode - podwójne kliknięcie przycisku włącza lub wyłącza tryb PIT.

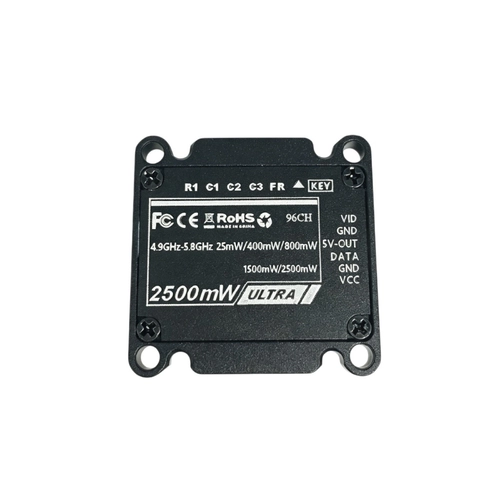

Diody LED ułatwiają kontrolę ustawień bez dodatkowego ekranu. Czerwona dioda R1 odpowiada za moc, niebieska FR za grupę częstotliwości, a zielone diody C1, C2 i C3 pokazują wybrany kanał.
Zasilanie 7-36 V, wyjście 5 V i kompletne okablowanie
Kimpok ALVT2.5W pracuje z napięciem wejściowym 7-36 V, co ułatwia integrację z różnymi konfiguracjami zasilania. Nadajnik posiada również wyjście 5V-OUT, wejście sygnału wideo oraz przewód DATA do sterowania. Zastosowany port 6Pin SH1.0 porządkuje okablowanie i pomaga w estetycznym montażu w konstrukcji FPV.
- 7-36V IN - wejście zasilania nadajnika.
- 5V-OUT - wyjście napięcia 5 V dla dodatkowych elementów systemu.
- VIDEO - wejście sygnału wideo z kamery lub kontrolera.
- DATA - wejście sterowania VTX w protokole IRC Tramp.
- GND - przewody masy do poprawnego połączenia układu.
- MMCX - złącze antenowe do podłączenia przewodu antenowego.
| Oznaczenie | Funkcja |
|---|---|
| 7-36V IN | Wejście zasilania 7-36 V |
| 5V-OUT | Wyjście napięcia 5 V |
| VIDEO | Wejście sygnału wideo |
| DATA | Wejście sterowania nadajnikiem VTX, IRC Tramp |
| GND | Masa, przewód minusowy |
| MMCX | Złącze antenowe |
Parametry techniczne i skład zestawu

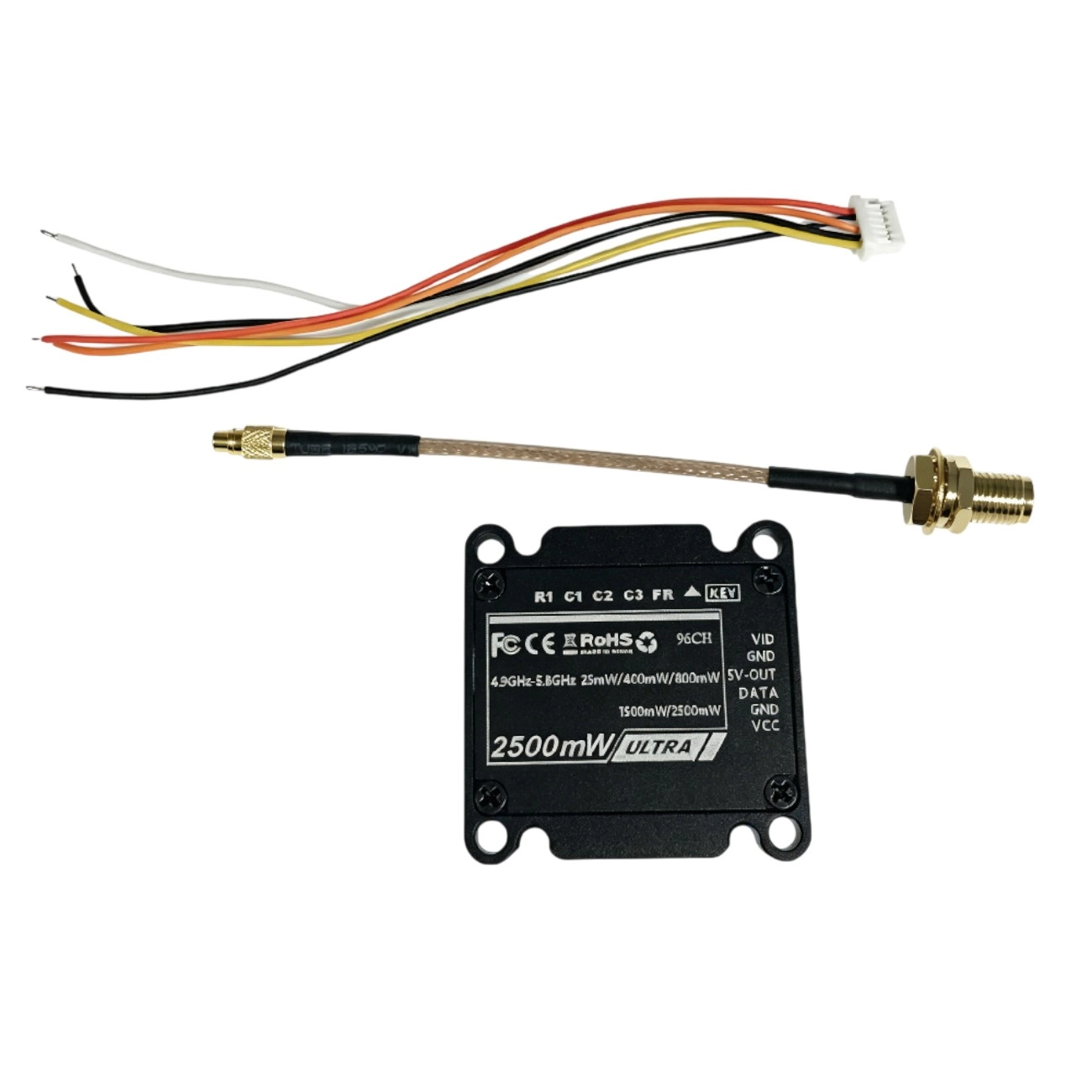

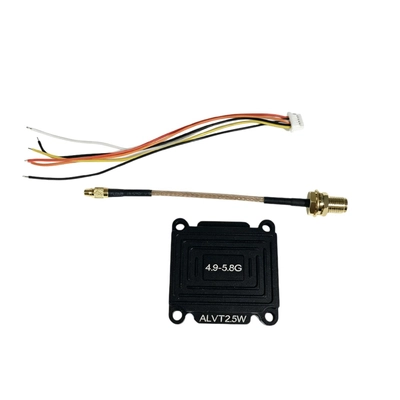

Nadajnik analogowy Kimpok ALVT2.5W został przygotowany jako kompletny zestaw do budowy lub modernizacji systemu FPV. W komplecie znajduje się moduł VTX, antena RHCP 4.8-6GHz 3 dBi oraz przewód 6Pin SH1.0. Dzięki temu użytkownik otrzymuje podstawowe elementy potrzebne do integracji nadajnika z instalacją wideo.
| Nazwa produktu | Kimpok Nadajnik analogowy ALVT2.5W |
|---|---|
| Typ produktu | Analogowy nadajnik obrazu VTX 4.9-5.8GHz |
| Zakres częstotliwości | 4.9-5.8GHz |
| Liczba kanałów | 64 kanały |
| Moc wyjściowa | PIT / 25 mW / 400 mW / 800 mW / 1500 mW / 2500 mW |
| Napięcie pracy | 7-36 V |
| Pobór prądu | do 450 mA przy 12 V i 800 mW, do 850 mA przy 12 V i 2500 mW |
| Format wideo | NTSC / PAL |
| Protokół sterowania | VTX IRC Tramp |
| Złącze antenowe | MMCX |
| Złącze przewodów | 6Pin SH1.0 |
| Wyjście zasilania | 5 V |
| Sygnalizacja LED | R1 - moc, FR - grupa częstotliwości, C1/C2/C3 - kanał |
Skład zestawu:
- Kimpok Nadajnik analogowy ALVT2.5W, VTX 4.9-5.8GHz 64CH
- Antena RHCP 4.8-6GHz 3 dBi
- Przewód 6Pin SH1.0
Ważne wskazówki użytkowe:
- Przed podłączeniem zasilania należy zamontować antenę na złączu MMCX.
- Przed uruchomieniem trzeba sprawdzić poprawną polaryzację i zakres napięcia.
- Niskie częstotliwości 4.9GHz wymagają konfiguracji ręcznej przyciskiem na module.
- Po zmianie kanału, grupy lub mocy należy odczekać około 5 sekund, aby ustawienie zostało zapisane.
- Należy używać tylko częstotliwości i poziomów mocy zgodnych z lokalnymi przepisami.
