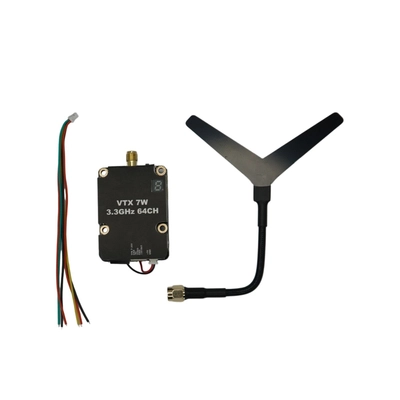

Kimpok Nadajnik analogowy ALV3307AC

Kimpok ALV3307AC to analogowy nadajnik obrazu VTX 3.3 GHz przeznaczony do zaawansowanych systemów FPV, w których priorytetem jest mocna transmisja, szeroki wybór kanałów i wygodna konfiguracja parametrów. Model pracuje w wersji 64CH Channels Version, oferuje moc do 7 W, tryb Pit Mode, sterowanie IRC oraz złącze antenowe SMA.

Nadajnik analogowy Kimpok ALV3307AC został zaprojektowany do konfiguracji wymagających dużej rezerwy sygnału. Dzięki zasilaniu 7-26 V, wyjściu 5 V, kompaktowym wymiarom 50 x 36 x 16 mm i czytelnemu wyświetlaczowi LED moduł dobrze sprawdzi się w konstrukcjach FPV, w których liczy się elastyczna konfiguracja i stabilna transmisja obrazu.

Moc do 7 W do wymagających zastosowań FPV

Kimpok ALV3307AC to najmocniejszy wariant z serii ALV330xAC. Nadajnik oferuje trzy tryby pracy: Pit Mode, 2 W oraz 7 W. Dzięki temu można dopasować moc do warunków lotu, odległości, konfiguracji anten oraz obowiązujących przepisów radiowych. Niższa moc sprawdzi się podczas przygotowania sprzętu i krótszych lotów, a maksymalne 7 W zapewnia większą rezerwę sygnału w bardziej wymagających zastosowaniach.

• Pit Mode - tryb niskiej emisji do konfiguracji nadajnika przed lotem.
• 2 W - ustawienie pośrednie do stabilnej transmisji przy mniejszym obciążeniu.
• 7 W - maksymalna moc nadajnika do zastosowań long range i wymagających warunków FPV.
• Wyświetlacz LED - szybka kontrola aktualnego pasma, kanału i mocy.
• Prosta zmiana mocy - sterowanie jednym przyciskiem bez konieczności korzystania z dodatkowych narzędzi.

64 kanały w paśmie 3.3 GHz

Nadajnik analogowy Kimpok ALV3307AC obsługuje 64 kanały podzielone na 8 pasm. Tak szeroki wybór częstotliwości pozwala lepiej dopasować transmisję do odbiornika oraz znaleźć kanał, który w danym miejscu zapewni stabilniejszy obraz. To szczególnie istotne w systemach FPV, gdzie jakość połączenia zależy nie tylko od mocy nadajnika, ale również od poprawnie dobranej częstotliwości i anteny.

Zakres częstotliwości obejmuje kanały od 3060 MHz do 3500 MHz. Pasma oznaczono jako A, b, C, d, E, F, G oraz H, a każde z nich posiada 8 kanałów. Zmiana kanału odbywa się krótkim naciśnięciem przycisku, natomiast wybór pasma aktywowany jest przez dłuższe przytrzymanie.

IRC i konfiguracja jednym przyciskiem

Kimpok ALV3307AC obsługuje IRC, dzięki czemu nadajnik można zintegrować z kontrolerem lotu i wygodniej zarządzać ustawieniami w bardziej rozbudowanych zestawach FPV. Jednocześnie podstawowa konfiguracja jest dostępna bezpośrednio z poziomu jednego przycisku na obudowie, co przydaje się podczas szybkich zmian w terenie.

• Krótkie naciśnięcie przycisku zmienia jeden z 8 kanałów.
• Przytrzymanie przez około 2 sekundy umożliwia wybór pasma A-b-C-d-E-F-G-H.
• Przytrzymanie przez około 4 sekundy pozwala zmienić poziom mocy.
• Przytrzymanie przez około 6 sekund aktywuje lub wyłącza tryb Pit Mode.
• Wyświetlacz LED kolejno pokazuje ustawione pasmo, kanał i moc nadajnika.

Taki sposób obsługi ogranicza liczbę elementów sterujących i przyspiesza konfigurację. Użytkownik może szybko sprawdzić ustawienia na wyświetlaczu LED i dopasować parametry nadajnika do aktualnych warunków bez podłączania komputera.

Chłodzenie, zasilanie 7-26 V i solidne złącze SMA

ALV3307AC pracuje z napięciem wejściowym 7-26 V, a producent sugeruje użycie akumulatora 6S. Moduł posiada również wyjście 5 V, które można wykorzystać w instalacji FPV zgodnie z wymaganiami podłączonych komponentów. Pobór prądu dla tego wariantu wynosi 12 V 1,84 A lub 25,2 V 0,88 A.

Nadajnik wykorzystuje złącze antenowe SMA, które zapewnia pewne połączenie z anteną. Przy pracy z wysoką mocą szczególnie ważne jest odpowiednie chłodzenie, dlatego moduł należy zamontować tak, aby miał zapewniony przepływ powietrza. Kompaktowe wymiary 50 x 36 x 16 mm oraz rozstaw otworów montażowych 30,5 x 30,5 mm ułatwiają instalację w popularnych konstrukcjach FPV.

Skład zestawu i zalecenia użytkowania

W zestawie znajduje się nadajnik analogowy Kimpok ALV3307AC. Antenę, przewody i pozostałe elementy montażowe należy dobrać zgodnie z konfiguracją konkretnego zestawu FPV, odbiornikiem oraz planowanym zakresem pracy.

• Nadajnik analogowy Kimpok ALV3307AC VTX 3.3 GHz - 1 szt.

Przed uruchomieniem zawsze podłącz antenę do złącza SMA. Nie włączaj nadajnika VTX bez anteny, ponieważ może to doprowadzić do uszkodzenia modułu. Nadajnik najlepiej zamontować na górnej warstwie konstrukcji, z zapewnionym przepływem powietrza. Nie zbliżaj się do pracującej anteny na zbyt małą odległość i korzystaj wyłącznie z częstotliwości oraz mocy zgodnych z lokalnymi przepisami radiowymi.
