Kimpok Nadajnik analogowy ALV3305AC

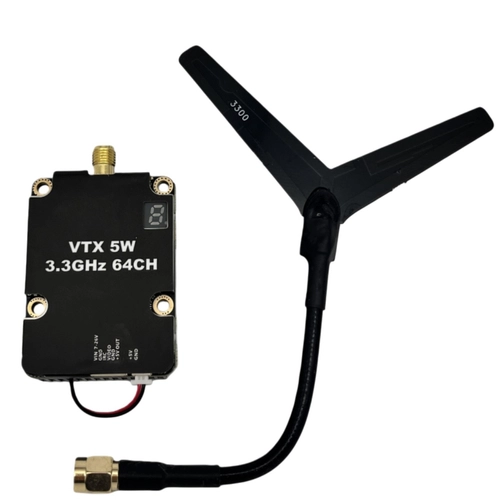

Kimpok ALV3305AC to analogowy nadajnik obrazu VTX 3.3 GHz przeznaczony do systemów FPV, w których liczy się mocna transmisja, szeroki wybór kanałów i prosta konfiguracja w terenie. Model pracuje w wersji 64CH Channels Version, obsługuje moc do 5 W, tryb Pit Mode oraz sterowanie IRC, dzięki czemu dobrze sprawdzi się w bardziej wymagających konstrukcjach FPV.

Nadajnik analogowy Kimpok ALV3305AC oferuje zasilanie 7-26 V, wyjście 5 V, złącze antenowe SMA oraz kompaktowe wymiary 50 x 36 x 16 mm. Dzięki wyświetlaczowi LED i jednemu przyciskowi możesz szybko zmienić kanał, pasmo oraz moc bez podłączania dodatkowych narzędzi.

Moc do 5 W i tryb Pit Mode

Kimpok ALV3305AC pozwala dobrać moc nadajnika do konkretnego zastosowania. Tryb Pit Mode sprawdzi się podczas konfiguracji i pracy przy modelu, niższa moc 2 W będzie odpowiednia do stabilnej transmisji z mniejszym obciążeniem, a maksymalna moc 5 W zapewnia większą rezerwę sygnału w bardziej wymagających warunkach.

• Pit Mode - tryb niskiej emisji do konfiguracji nadajnika przed lotem.
• 2 W - moc pośrednia do stabilnej transmisji przy niższym poborze energii.
• 5 W - maksymalna moc nadajnika ALV3305AC do wymagających zastosowań FPV.
• Zmiana mocy jednym przyciskiem - szybka konfiguracja bez rozbudowanego menu.
• Wyświetlacz LED - czytelna informacja o paśmie, kanale i ustawionej mocy.

64 kanały w paśmie 3.3 GHz

Nadajnik analogowy ALV3305AC obsługuje 64 kanały podzielone na 8 pasm. Tak szeroki wybór częstotliwości ułatwia dopasowanie nadajnika do odbiornika oraz znalezienie kanału, który najlepiej sprawdzi się w danej konfiguracji FPV.

Zakres obejmuje częstotliwości od 3060 MHz do 3500 MHz. Pasma oznaczono jako A, b, C, d, E, F, G oraz H, a każdy z nich posiada 8 kanałów. Dzięki temu użytkownik może elastycznie dopasować transmisję do posiadanego sprzętu i warunków pracy.

Obsługa IRC i konfiguracja jednym przyciskiem

Kimpok ALV3305AC obsługuje IRC, co ułatwia integrację nadajnika z kontrolerem lotu. To ważne w bardziej rozbudowanych konstrukcjach FPV, gdzie wygodna komunikacja z modułem VTX pozwala szybciej ustawić parametry pracy i ograniczyć konieczność ręcznego dostępu do nadajnika.

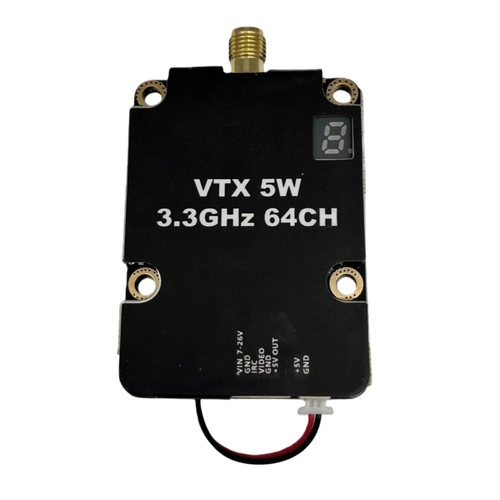

Do podstawowej konfiguracji służy jeden przycisk na obudowie. Krótkie naciśnięcie zmienia kanał, dłuższe przytrzymanie pozwala przełączać pasmo, moc lub tryb Pit Mode. Aktualne ustawienia są pokazywane na wyświetlaczu LED, który kolejno wskazuje pasmo, kanał i moc.

• Krótkie naciśnięcie przycisku zmienia jeden z 8 kanałów.
• Przytrzymanie przez około 2 sekundy umożliwia wybór pasma A-b-C-d-E-F-G-H.
• Przytrzymanie przez około 4 sekundy pozwala zmienić poziom mocy.
• Przytrzymanie przez około 6 sekund aktywuje lub wyłącza tryb Pit Mode.
• Wyświetlacz LED pokazuje aktualne ustawienie nadajnika.

Szerokie zasilanie i kompaktowy montaż w dronie FPV

Nadajnik analogowy Kimpok ALV3305AC pracuje z napięciem wejściowym 7-26 V, a producent sugeruje użycie akumulatora 6S. Moduł posiada również wyjście 5 V, które można wykorzystać w instalacji FPV zgodnie z wymaganiami podłączonych komponentów.

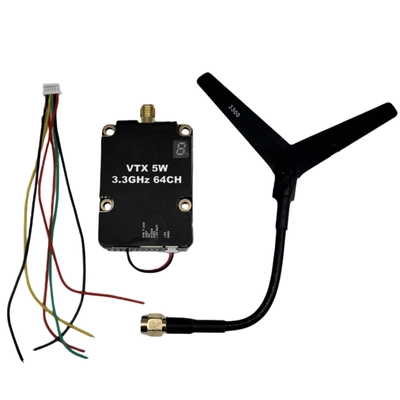

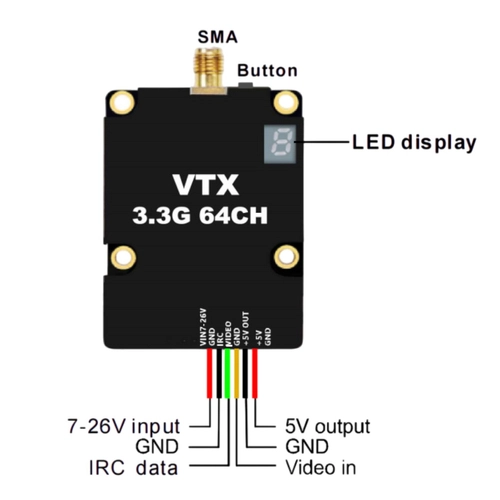

Kompaktowa obudowa 50 x 36 x 16 mm i rozstaw otworów montażowych 30,5 x 30,5 mm ułatwiają montaż w popularnych ramach FPV. Złącze SMA zapewnia solidne połączenie z anteną, a złącze JST-6Pin porządkuje przewody odpowiedzialne za zasilanie, masę, wejście wideo, wyjście 5 V oraz linię IRC.

Skład zestawu i zalecenia użytkowania

W zestawie znajduje się nadajnik analogowy Kimpok ALV3305AC. Antenę, przewody i pozostałe elementy montażowe należy dobrać zgodnie z konfiguracją konkretnego zestawu FPV oraz wymaganiami odbiornika.

• Nadajnik analogowy Kimpok ALV3305AC VTX 3.3 GHz - 1 szt.

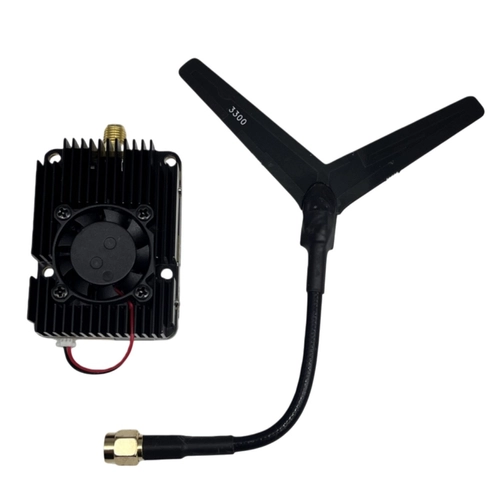

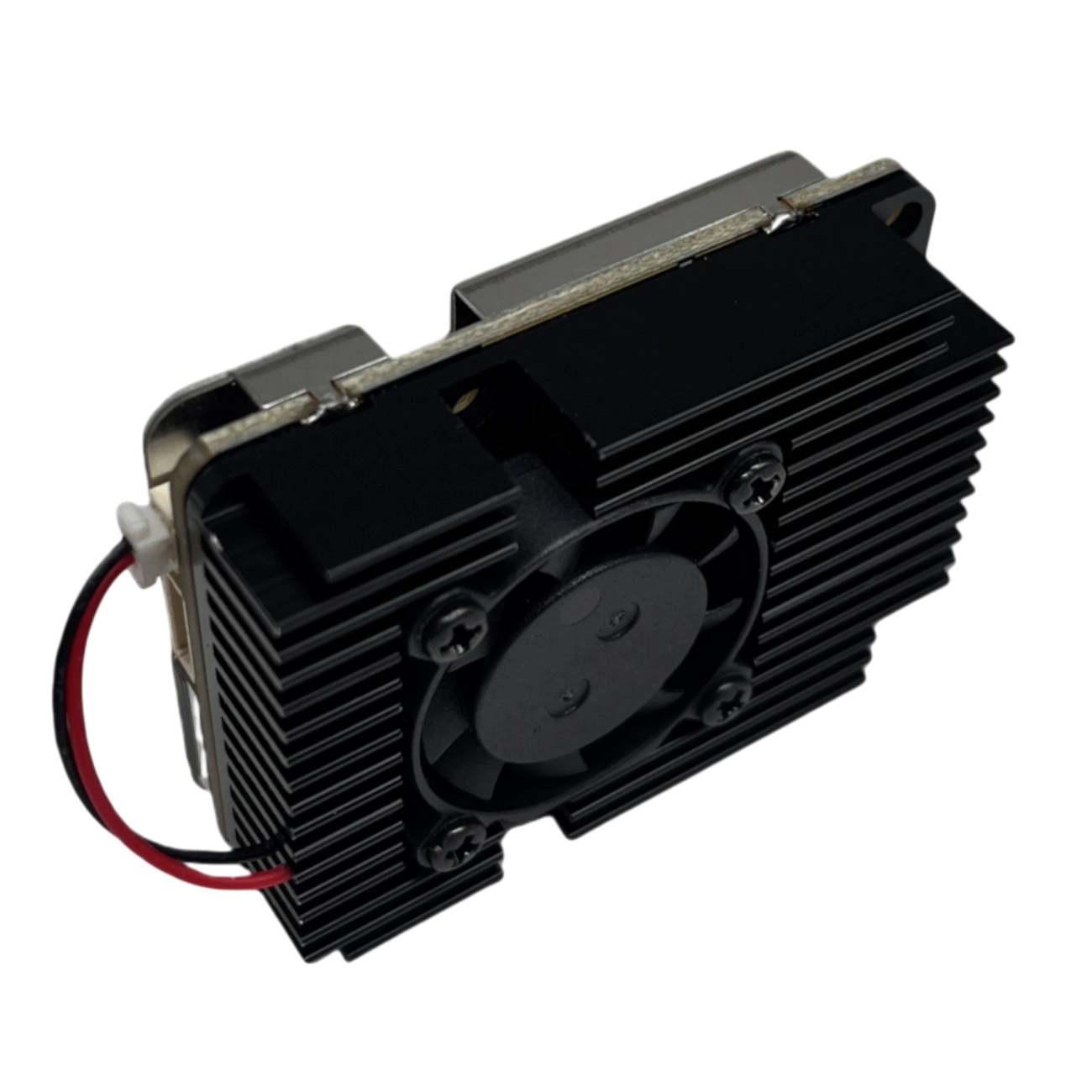

Przed uruchomieniem zawsze podłącz antenę do złącza SMA. Nie włączaj nadajnika VTX bez anteny, ponieważ może to doprowadzić do uszkodzenia modułu. Producent zaleca montaż nadajnika na górnej warstwie konstrukcji, z dala od głównego przepływu gorącego powietrza i z zapewnioną wentylacją. Korzystaj wyłącznie z częstotliwości oraz mocy zgodnych z lokalnymi przepisami radiowymi.
