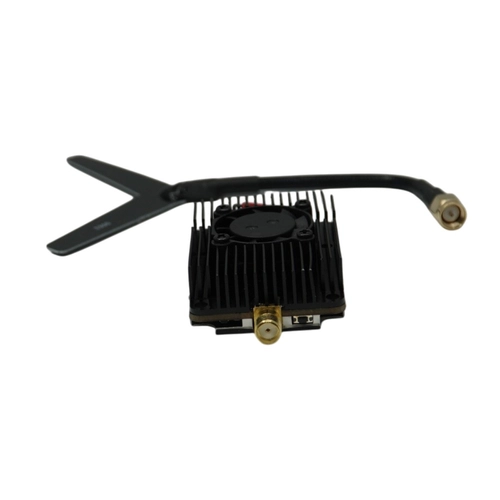

Kimpok Nadajnik analogowy ALV3303AC

Kimpok ALV3303AC to analogowy nadajnik obrazu VTX 3.3 GHz do systemów FPV, zaprojektowany z myślą o konfiguracjach wymagających mocniejszej transmisji, szerokiego wyboru kanałów i wygodnej obsługi z poziomu jednego przycisku. Model pracuje w wersji 64CH Channels Version, oferuje moc do 3 W, tryb Pit Mode oraz obsługę IRC do integracji z kontrolerem lotu.

Nadajnik analogowy Kimpok ALV3303AC wyróżnia się kompaktową obudową 50 x 36 x 16 mm, złączem antenowym SMA, zasilaniem 7-26 V oraz czytelnym wyświetlaczem LED. To praktyczny moduł VTX do zestawów FPV, w których liczy się stabilny sygnał, elastyczna konfiguracja częstotliwości i możliwość szybkiej zmiany parametrów bez dodatkowych narzędzi.

Moc do 3 W i tryb Pit Mode do konfiguracji FPV

Kimpok ALV3303AC pozwala wybrać jeden z dwóch poziomów mocy oraz tryb Pit Mode. Dzięki temu możesz dopasować pracę nadajnika do konkretnego zastosowania: niższa moc sprawdzi się podczas testów i krótszych lotów, a maksymalne 3 W pozwala uzyskać mocniejszy sygnał w bardziej wymagających warunkach.

• Pit Mode - tryb o bardzo niskiej emisji, przydatny podczas konfiguracji i pracy przy modelu.
• 1 W - ustawienie pośrednie do stabilnej transmisji przy rozsądnym poborze energii.
• 3 W - maksymalna moc nadajnika ALV3303AC do bardziej wymagających zastosowań FPV.
• Zmiana mocy jednym przyciskiem - szybkie ustawianie parametrów bez rozbudowanego menu.
• Wyświetlacz LED - czytelna informacja o aktualnym kanale, paśmie i mocy.

64 kanały w paśmie 3.3 GHz

Nadajnik analogowy ALV3303AC obsługuje 64 kanały, podzielone na 8 pasm po 8 kanałów. Tak szeroki wybór częstotliwości ułatwia dopasowanie nadajnika do odbiornika oraz znalezienie stabilniejszego kanału w zależności od warunków pracy. To szczególnie ważne w systemach FPV, gdzie jakość transmisji obrazu zależy od dobrze dobranej częstotliwości i anteny.

Zakres częstotliwości obejmuje kanały od 3060 MHz do 3500 MHz. Pasma oznaczone są literami A, b, C, d, E, F, G oraz H, a zmiana kanału i pasma odbywa się za pomocą jednego przycisku na obudowie nadajnika.

Obsługa IRC i konfiguracja jednym przyciskiem

Kimpok ALV3303AC obsługuje IRC, co ułatwia integrację nadajnika z kontrolerem lotu i konfigurację w bardziej rozbudowanych zestawach FPV. Dodatkowo producent zastosował prosty system sterowania jednym przyciskiem, który odpowiada za zmianę kanału, pasma oraz mocy.

• Krótkie naciśnięcie przycisku zmienia jeden z 8 kanałów.
• Przytrzymanie przez około 2 sekundy aktywuje wybór pasma A-b-C-d-E-F-G-H.
• Przytrzymanie przez około 4 sekundy pozwala przełączać poziomy mocy.
• Przytrzymanie przez około 6 sekund aktywuje lub wyłącza tryb Pit Mode.
• Wyświetlacz LED pokazuje aktualnie ustawione pasmo, kanał i moc.

Takie rozwiązanie przyspiesza konfigurację w terenie. Nie musisz korzystać z wielu przełączników ani rozbudowanych kombinacji - podstawowe ustawienia nadajnika są dostępne bezpośrednio z obudowy.

Szerokie zasilanie, wyjście 5 V i kompaktowy montaż

Nadajnik analogowy Kimpok ALV3303AC pracuje z napięciem wejściowym 7-26 V, a producent sugeruje użycie akumulatora 6S. Moduł posiada również wyjście 5 V, które może zostać wykorzystane w instalacji FPV zgodnie z wymaganiami podłączanych komponentów.

Obudowa o wymiarach 50 x 36 x 16 mm oraz rozstaw otworów montażowych 30,5 x 30,5 mm ułatwiają montaż w popularnych konstrukcjach FPV. Złącze antenowe SMA zapewnia solidne połączenie z anteną, a złącze JST-6Pin porządkuje okablowanie sygnału i zasilania.

Skład zestawu i zalecenia użytkowania

W zestawie znajduje się nadajnik analogowy Kimpok ALV3303AC. Antenę oraz pozostałe elementy montażowe należy dobrać do konkretnej konfiguracji FPV, odbiornika i planowanego zakresu pracy. Przed montażem warto sprawdzić zgodność przewodów zasilania, wejścia wideo oraz linii IRC.

• Nadajnik analogowy Kimpok ALV3303AC VTX 3.3 GHz - 1 szt.

Przed uruchomieniem nadajnika zawsze podłącz antenę do złącza SMA. Nie włączaj VTX bez anteny, ponieważ może to doprowadzić do uszkodzenia modułu. Nadajnik najlepiej montować na górnej warstwie konstrukcji, tak aby zapewnić swobodny przepływ powietrza i skuteczniejsze chłodzenie. Korzystaj wyłącznie z częstotliwości oraz mocy zgodnych z lokalnymi przepisami radiowymi.
