Kimpok Analogowy odbiornik obrazu VRX Module (with DVR)

Kimpok Analogowy odbiornik obrazu VRX Module with DVR to zestaw odbiorczy 3.3 GHz do systemów FPV, przeznaczony do odbioru analogowego obrazu z nadajników pracujących w paśmie 3.3 GHz. Komplet łączy moduł VRX, kierunkową antenę o zysku 15.8 dBi oraz wbudowany moduł DVR, który umożliwia nagrywanie odebranego sygnału wideo.

Odbiornik Kimpok VRX Module with DVR sprawdzi się jako naziemna stacja odbiorcza do lotów FPV, testów nadajników 3.3 GHz oraz konfiguracji systemów analogowej transmisji obrazu. Czułość do -95 dBm, solidna aluminiowa obudowa i wygodne sterowanie pokrętłem ułatwiają pracę w terenie, a wyświetlacz cyfrowy pozwala szybko sprawdzić ustawione pasmo i kanał.

Czuły odbiornik 3.3 GHz do analogowej transmisji FPV

Moduł VRX pracuje w paśmie 3.3 GHz i obsługuje dwa zakresy częstotliwości: Band A 3330-3470 MHz oraz Band B 3170-3310 MHz. Każde pasmo oferuje 8 kanałów, dzięki czemu użytkownik może dopasować odbiornik do nadajnika VTX i wybrać częstotliwość najlepiej pasującą do konkretnego zestawu FPV.

Zastosowany cyfrowy układ PLL ogranicza ryzyko dryfu częstotliwości, co ma znaczenie przy stabilnym odbiorze sygnału wideo. Czułość odbiornika do -95 dBm pomaga w uzyskaniu pewniejszego odbioru, szczególnie wtedy, gdy zestaw pracuje z odpowiednio dobraną anteną i poprawnie ustawionym kanałem.

• Pasmo 3.3 GHz - przeznaczone do kompatybilnych systemów analogowej transmisji FPV.
• 16 kanałów - 8 kanałów w Band A i 8 kanałów w Band B.
• Czułość do -95 dBm - lepszy odbiór słabszego sygnału.
• Cyfrowy układ PLL - stabilniejsza praca bez dryfu częstotliwości.
• Wyjście wideo CVBS - kompatybilne z obrazem NTSC / PAL.

Antena kierunkowa 15.8 dBi dla mocniejszego odbioru

W zestawie znajduje się kierunkowa antena 3.3 GHz o zysku 15.8 dBi. Wąska wiązka i wysoki zysk pomagają skupić odbiór w wybranym kierunku, co jest szczególnie przydatne w naziemnych stacjach FPV, gdzie liczy się stabilność sygnału i ograniczenie zbędnych zakłóceń z innych stron.

Antena obsługuje polaryzację LHCP / RHCP, pracuje w zakresie 3150-3500 MHz i wykorzystuje złącze SMA. Dzięki wymiarom 174 x 174 x 16 mm stanowi solidny element zestawu Ground KIT, dobrze dopasowany do odbiornika 3.3 GHz.

Typ anteny	Kierunkowa antena 3.3 GHz
Polaryzacja	LHCP / RHCP
Zakres pracy	3150-3500 MHz
Szerokość wiązki	29 stopni przy 3 dB, H + V
Zysk	15.8 dBi
V.S.W.R	< 1.3
Przewód	RG178, przewód adapterowy
Złącze	SMA
Wymiary	174 x 174 x 16 mm
Waga	196 g

Wbudowany DVR do nagrywania odebranego obrazu

Wersja with DVR umożliwia zapis odebranego obrazu bez potrzeby stosowania osobnego rejestratora. To praktyczne rozwiązanie do archiwizacji lotów, testowania jakości sygnału, sprawdzania ustawień nadajnika oraz późniejszej analizy nagrania.

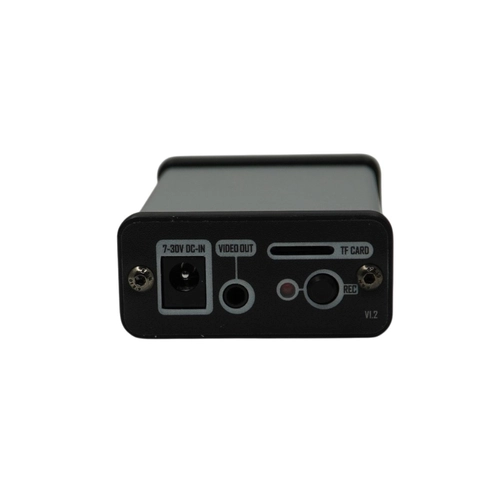

Odbiornik posiada przycisk REC oraz diodę statusu DVR. Po uruchomieniu urządzenia dioda pozostaje włączona w trybie gotowości, a po naciśnięciu przycisku REC zaczyna migać, informując o rozpoczęciu nagrywania. Obsługiwane jest nagrywanie CVBS 30 fps, a zapis odbywa się na kartę TF.

• Moduł DVR - nagrywanie obrazu odebranego przez VRX.
• Przycisk REC - szybkie rozpoczęcie zapisu.
• Dioda statusu DVR - informuje o gotowości lub aktywnym nagrywaniu.
• Gniazdo TF Card - miejsce na kartę pamięci do zapisu nagrań.
• CVBS 30 fps - zapis analogowego sygnału wideo.

Wygodne sterowanie kanałem, pasmem i blokadą ustawień

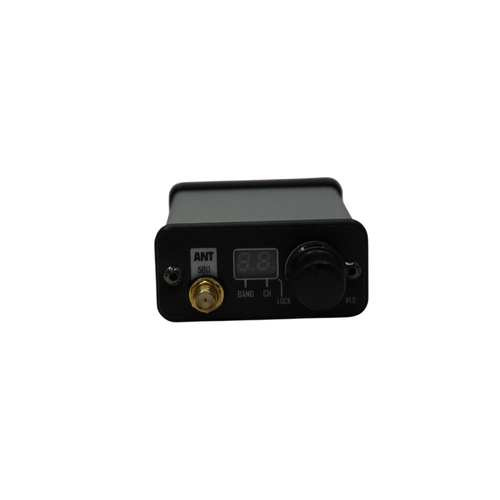

Odbiornik Kimpok VRX Module with DVR został wyposażony w pokrętło oraz cyfrowy wyświetlacz, które ułatwiają zmianę kanałów i pasm. Obrót pokrętła przełącza kanały w zakresie CH1-CH8, a krótkie naciśnięcie pozwala zmienić pasmo pomiędzy Band A i Band B.

Dłuższe przytrzymanie pokrętła aktywuje blokadę ustawień, sygnalizowaną kropką dziesiętną na wyświetlaczu. To przydatne zabezpieczenie przed przypadkową zmianą częstotliwości podczas pracy w terenie.

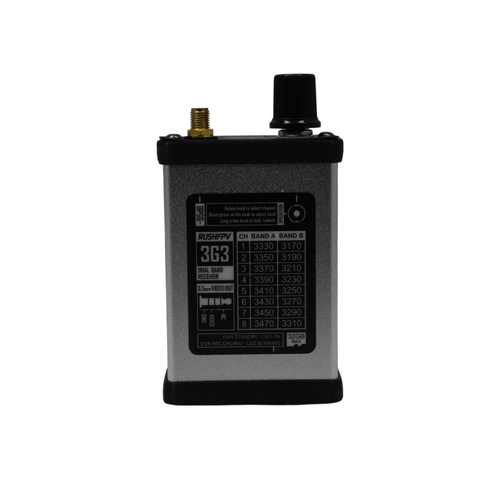

Pasmo	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
Band A	3330 MHz	3350 MHz	3370 MHz	3390 MHz	3410 MHz	3430 MHz	3450 MHz	3470 MHz
Band B	3170 MHz	3190 MHz	3210 MHz	3230 MHz	3250 MHz	3270 MHz	3290 MHz	3310 MHz

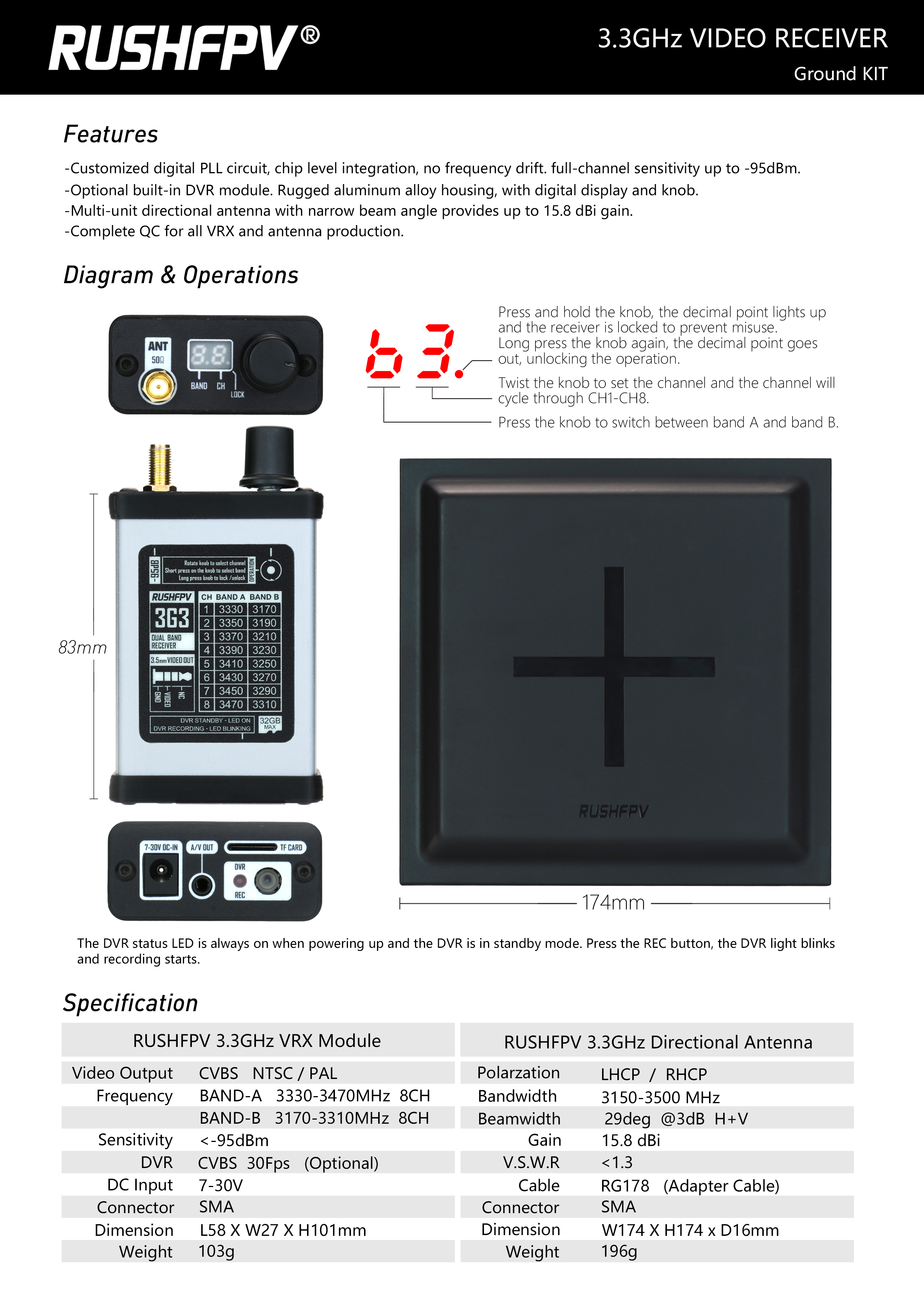

Specyfikacja techniczna i skład zestawu

Odbiornik ma kompaktową obudowę 58 x 27 x 101 mm i waży 103 g. Pracuje z napięciem DC 7-30 V, posiada złącze antenowe SMA oraz wyjście AV do podłączenia zewnętrznego monitora, gogli lub innego urządzenia obsługującego analogowy sygnał wideo.

Model	Kimpok Analogowy odbiornik obrazu VRX Module with DVR
Typ produktu	Analogowy odbiornik obrazu 3.3 GHz z DVR
Wyjście wideo	CVBS NTSC / PAL
Częstotliwość Band A	3330-3470 MHz, 8 kanałów
Częstotliwość Band B	3170-3310 MHz, 8 kanałów
Czułość	< -95 dBm
DVR	Tak, CVBS 30 fps
Zasilanie	DC 7-30 V
Złącze antenowe odbiornika	SMA
Wymiary odbiornika	58 x 27 x 101 mm
Waga odbiornika	103 g
Wymiary anteny	174 x 174 x 16 mm
Waga anteny	196 g

Skład zestawu obejmuje elementy potrzebne do zbudowania naziemnego odbiornika obrazu 3.3 GHz. Karta pamięci, zasilanie oraz przewody do docelowego monitora należy dobrać do własnej konfiguracji.

• Analogowy odbiornik obrazu Kimpok VRX Module 3.3 GHz with DVR - 1 szt.
• Kierunkowa antena 3.3 GHz 15.8 dBi - 1 szt.
• Przewód adapterowy RG178 - 1 szt.

Przed uruchomieniem upewnij się, że antena jest poprawnie podłączona do złącza SMA, a wybrany kanał odbiornika jest zgodny z częstotliwością nadajnika VTX. Korzystaj z częstotliwości zgodnych z lokalnymi przepisami radiowymi i stosuj odpowiednie zasilanie DC 7-30 V.
