Kimpok Analogowy odbiornik obrazu KP-R4500

Kimpok Analogowy odbiornik obrazu KP-R4500 to kompaktowy odbiornik VRX 4.5G przeznaczony do analogowej transmisji obrazu. Urządzenie umożliwia odbiór sygnału w dwóch pasmach częstotliwości, oferując łącznie 16 kanałów pracy. Dzięki prostej obsłudze, czytelnej sygnalizacji LED i kompletnemu zestawowi akcesoriów model KP-R4500 sprawdzi się w systemach podglądu wideo, konfiguracjach FPV oraz instalacjach wymagających analogowego odbioru obrazu w paśmie 4.5G.

Odbiornik został zaprojektowany z myślą o szybkim uruchomieniu i wygodnej konfiguracji. Użytkownik może przełączać kanały oraz pasma jednym przyciskiem, a aktualne ustawienia są sygnalizowane przez diody LED. Niewielka obudowa o wymiarach 50 x 32 x 11 mm ułatwia montaż w ograniczonej przestrzeni, a dołączona antena, przewód zasilający i przewód AV pozwalają przygotować zestaw do pracy bez konieczności kompletowania podstawowych akcesoriów osobno.

Odbiór obrazu w paśmie 4.5G z 16 kanałami pracy

Kimpok KP-R4500 obsługuje dwa pasma częstotliwości - Band A oraz Band B. Każde z nich obejmuje 8 kanałów, co daje łącznie 16 ustawień pracy. Taki podział ułatwia dopasowanie odbiornika do kompatybilnego nadajnika analogowego oraz pozwala wybrać kanał najlepiej odpowiadający warunkom pracy zestawu.

• 16 kanałów odbioru - większa elastyczność podczas konfiguracji systemu analogowej transmisji obrazu.
• 2 pasma częstotliwości - Band A i Band B, po 8 kanałów w każdym paśmie.
• Zakres od 4500 do 4685 MHz - praca w paśmie 4.5G dla kompatybilnych systemów wideo.
• Łatwe dopasowanie do nadajnika - możliwość wyboru odpowiedniego kanału i pasma.
• Praktyczne zastosowanie w systemach FPV - odbiór analogowego obrazu z urządzeń pracujących w tym zakresie częstotliwości.

Prosta zmiana kanału i pasma jednym przyciskiem

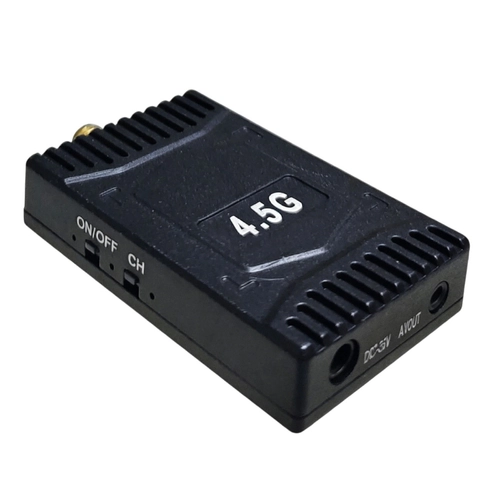

Obsługa odbiornika Kimpok KP-R4500 jest intuicyjna. Przycisk wyboru częstotliwości i pasma pozwala szybko zmienić kanał lub przełączyć urządzenie pomiędzy pasmami. Krótkie naciśnięcie przycisku powoduje przejście do kolejnego kanału, natomiast dłuższe przytrzymanie przełącza odbiornik na inne pasmo częstotliwości.

• Krótkie naciśnięcie przycisku - przełączenie na kolejny kanał częstotliwości.
• Przytrzymanie przycisku powyżej 3 sekund - zmiana pasma częstotliwości.
• Cykliczne przełączanie ustawień - wygodne przechodzenie przez dostępne kanały i pasma.
• Brak skomplikowanego menu - szybka konfiguracja bez dodatkowych narzędzi.
• Przycisk ON/OFF - wygodne włączanie i wyłączanie zasilania odbiornika.

Takie rozwiązanie jest szczególnie praktyczne podczas testów, konfiguracji zestawu lub pracy w terenie, gdzie liczy się szybka reakcja i możliwość zmiany ustawień bez rozbudowanego interfejsu.

Czytelne diody LED informujące o kanale i paśmie

Odbiornik analogowy KP-R4500 wykorzystuje diody LED do informowania użytkownika o aktualnym stanie pracy. Zielona dioda sygnalizuje zasilanie, czerwona dioda odpowiada za kanał w paśmie A, a niebieska dioda wskazuje kanał w paśmie B. Liczba mignięć diody odpowiada numerowi wybranego kanału, dzięki czemu użytkownik może szybko sprawdzić konfigurację odbiornika.

• Zielona dioda LED - informuje o włączonym zasilaniu.
• Czerwona dioda LED - wskazuje kanał pracy w paśmie A.
• Niebieska dioda LED - wskazuje kanał pracy w paśmie B.
• Liczba mignięć zgodna z numerem kanału - na przykład 3 mignięcia oznaczają kanał CH3.
• Szybka kontrola ustawień - aktualny kanał można sprawdzić bez podłączania dodatkowego wyświetlacza konfiguracyjnego.

Kompaktowa obudowa i komplet podstawowych złączy

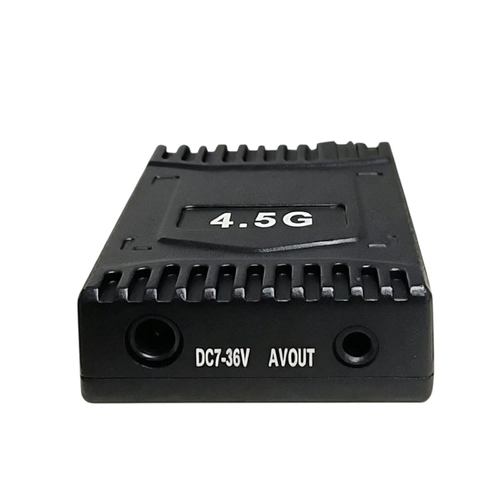

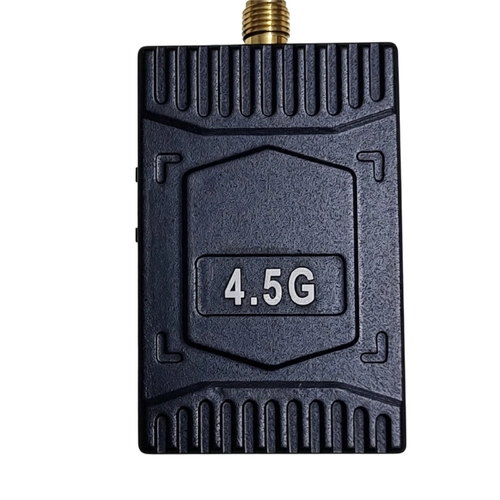

Kimpok KP-R4500 ma niewielką obudowę o wymiarach 50 x 32 x 11 mm, dlatego łatwo zmieścić go w mobilnym zestawie odbiorczym, skrzynce serwisowej lub niewielkiej instalacji. Na obudowie znajdują się najważniejsze elementy do podłączenia i obsługi, w tym złącze antenowe, gniazdo zasilania DC oraz gniazdo jack.

• Wymiary 50 x 32 x 11 mm - kompaktowy format ułatwiający montaż.
• Złącze antenowe - pozwala podłączyć dołączoną antenę.
• Gniazdo DC - służy do zasilania odbiornika.
• Gniazdo jack - umożliwia wyprowadzenie sygnału zgodnie z konfiguracją zestawu.
• Przewód AV w komplecie - ułatwia połączenie z urządzeniem wyświetlającym obraz.

Konstrukcja urządzenia sprawia, że odbiornik można łatwo przenosić i szybko przygotować do pracy. To dobre rozwiązanie dla użytkowników, którzy potrzebują prostego modułu VRX 4.5G bez skomplikowanej konfiguracji.

Parametry techniczne i skład zestawu

Poniżej znajdują się najważniejsze dane techniczne oraz elementy kompletu. Skład zestawu obejmuje akcesoria pokazane w specyfikacji oraz na zdjęciu produktu, czyli odbiornik, antenę, przewód zasilający, przewód AV i instrukcję obsługi.

Skład zestawu:

• Kimpok Analogowy odbiornik obrazu KP-R4500
• Antena
• Przewód zasilający
• Przewód AV
• Instrukcja obsługi

Najważniejsze zastosowania:

• Odbiór analogowego obrazu z nadajników pracujących w paśmie 4.5G.
• Budowa mobilnego stanowiska podglądu wideo.
• Konfiguracje FPV wymagające odbiornika VRX 4.5G.
• Testowanie i serwisowanie analogowych systemów transmisji obrazu.
• Podłączenie do kompatybilnych urządzeń z wejściem AV.
