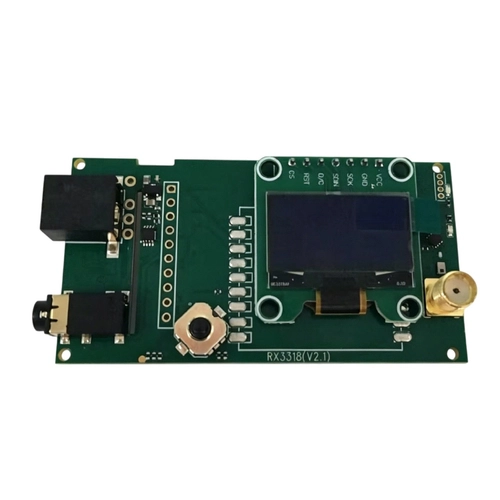

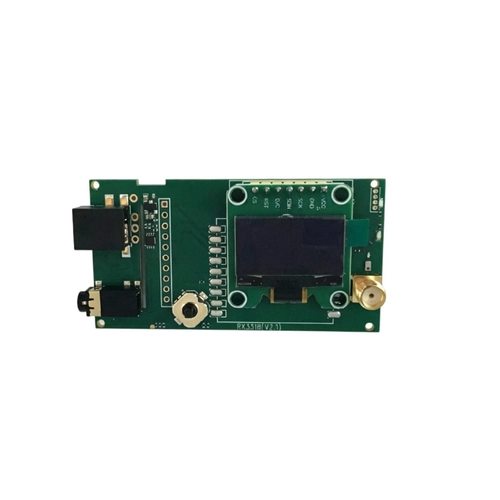

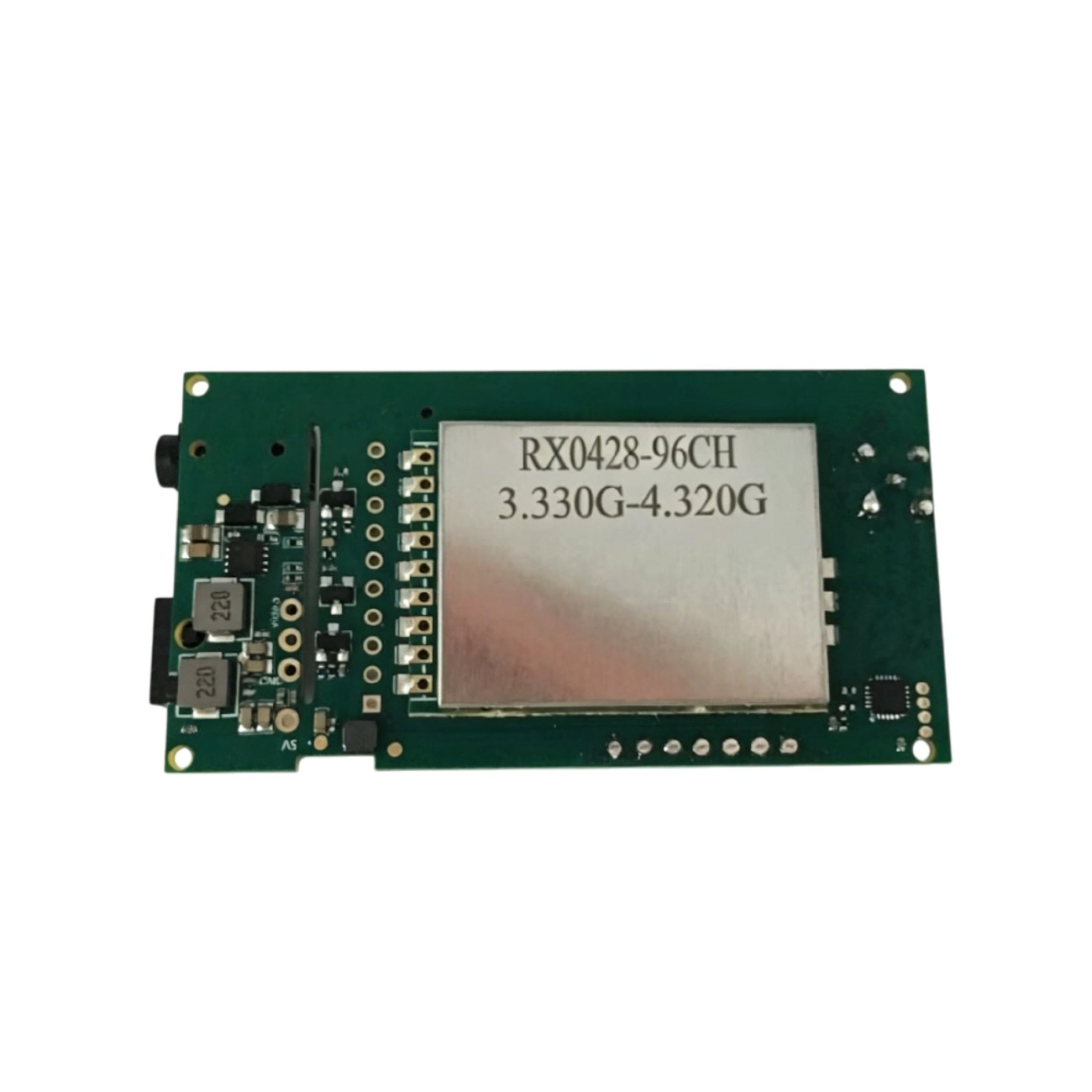

Kimpok KP-R3324M to analogowy odbiornik obrazu VRX 3.3 GHz przeznaczony do systemów FPV, w których liczy się kompaktowy rozmiar, niska masa i szeroki zakres obsługiwanych częstotliwości. Model oferuje 32 kanały, czułość odbioru do -98 dBm, złącze antenowe SMA oraz wyjście wideo o impedancji 75 Ω.
Odbiornik analogowy Kimpok KP-R3324M sprawdzi się jako moduł do budowy własnej stacji odbiorczej, zestawu testowego lub kompaktowego systemu podglądu obrazu FPV. Dzięki zasilaniu 3,5-6 V, niewielkim wymiarom 70 x 26 x 13 mm i wadze 12,5 g można go łatwo zintegrować z różnymi konfiguracjami elektronicznymi.
32 kanały w paśmie 3.3 GHz
Kimpok KP-R3324M obsługuje 32 kanały podzielone na 4 pasma: Band A, Band B, Band C oraz Band D. Każde pasmo ma 8 kanałów, co pozwala precyzyjnie dopasować odbiornik do nadajnika VTX i wybrać częstotliwość najlepiej pasującą do konkretnego zestawu FPV.
Szeroki zakres kanałów ułatwia konfigurację systemu, szczególnie wtedy, gdy użytkownik korzysta z różnych nadajników lub chce dobrać częstotliwość zapewniającą stabilniejszy odbiór obrazu. To praktyczne rozwiązanie dla osób, które budują własne zestawy odbiorcze 3.3 GHz i potrzebują większej elastyczności niż w prostych odbiornikach 16-kanałowych.
| Pasmo | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|---|---|---|---|---|---|---|---|---|
| Band A | 3290 MHz | 3310 MHz | 3330 MHz | 3350 MHz | 3370 MHz | 3390 MHz | 3410 MHz | 3430 MHz |
| Band B | 3450 MHz | 3470 MHz | 3490 MHz | 3510 MHz | 3530 MHz | 3550 MHz | 3570 MHz | 3590 MHz |
| Band C | 3610 MHz | 3630 MHz | 3650 MHz | 3670 MHz | 3690 MHz | 3710 MHz | 3730 MHz | 3750 MHz |
| Band D | 3370 MHz | 3790 MHz | 3810 MHz | 3830 MHz | 3850 MHz | 3870 MHz | 3890 MHz | 3910 MHz |
Wysoka czułość odbioru i stabilna praca sygnału
Odbiornik obrazu Kimpok KP-R3324M oferuje czułość odbioru na poziomie typowo -95 dBm, z zakresem do -98 dBm. W praktyce oznacza to skuteczniejszy odbiór słabszego sygnału, co jest ważne w analogowych systemach FPV, gdzie jakość obrazu zależy od poprawnego dopasowania częstotliwości, anteny i ustawienia nadajnika.
- Czułość odbioru do -98 dBm - lepsza praca ze słabszym sygnałem.
- Stabilność częstotliwości ±100 ppm - przewidywalna praca modułu w systemie FPV.
- Impedancja wejściowa 50 Ω - standardowe dopasowanie toru antenowego.
- Impedancja wyjścia wideo 75 Ω - zgodność z typowym analogowym sygnałem wideo.
- Stosunek sygnału do szumu 38 dB - czytelny odbiór obrazu przy poprawnej konfiguracji zestawu.
Prosta zmiana kanałów i pasm jednym przyciskiem
KP-R3324M został wyposażony w prosty system sterowania częstotliwością. Krótkie naciśnięcie przycisku zmienia kanał, a niebieska dioda LED pokazuje numer aktualnego kanału liczbą mignięć. Przykładowo dla CH3 niebieska dioda miga trzy razy.
Dłuższe przytrzymanie przycisku przez około 2 sekundy przełącza pasmo częstotliwości. W tym przypadku zielona dioda LED wskazuje wybraną grupę częstotliwości, również za pomocą liczby mignięć. Dzięki temu konfiguracja odbiornika jest szybka i możliwa bez dodatkowego ekranu menu.
- Krótkie naciśnięcie - zmiana kanału CH1-CH8.
- Niebieska dioda LED - wskazanie numeru kanału.
- Przytrzymanie przez około 2 sekundy - zmiana pasma.
- Zielona dioda LED - wskazanie aktualnej grupy częstotliwości.
- Intuicyjna obsługa bez skomplikowanej konfiguracji.
Kompaktowy moduł do własnych zestawów FPV
Kimpok KP-R3324M ma wymiary 70 x 26 x 13 mm i waży tylko 12,5 g, dlatego dobrze sprawdzi się w kompaktowych projektach, gdzie liczy się oszczędność miejsca. Moduł można wykorzystać w naziemnych odbiornikach FPV, przenośnych stanowiskach testowych lub własnych konstrukcjach wymagających odbioru analogowego obrazu 3.3 GHz.
Odbiornik pracuje z napięciem 3,5-6 V, a wartość typowa wynosi 5 V. Złącze antenowe SMA z wewnętrznym otworem zapewnia pewne połączenie z odpowiednią anteną, natomiast zakres temperatur pracy od -10°C do 65°C pozwala korzystać z modułu w różnych warunkach terenowych.
| Model | Kimpok KP-R3324M |
|---|---|
| Typ produktu | Analogowy odbiornik obrazu VRX 3.3 GHz |
| Liczba kanałów | 32 kanały |
| Pasma | Band A / Band B / Band C / Band D |
| Napięcie wejściowe | 3,5-6 V, typowo 5 V |
| Temperatura pracy | Od -10°C do 65°C |
| Czułość odbioru | Typowo -95 dBm, maksymalnie -98 dBm |
| Stabilność częstotliwości | ±100 ppm |
| Impedancja wejściowa | 50 Ω |
| Input VSWR | Typowo 2:1, maksymalnie 3:1 |
| Impedancja wyjścia wideo | 75 Ω |
| Stosunek sygnału do szumu | 38 dB |
| Pasmo odpowiedzi częstotliwościowej | 50 Hz - 6 MHz, ±5 dB |
| Złącze antenowe | SMA, wewnętrzny otwór |
| Wymiary | 70 x 26 x 13 mm |
| Waga | 12,5 g |
Skład zestawu i zalecenia użytkowania

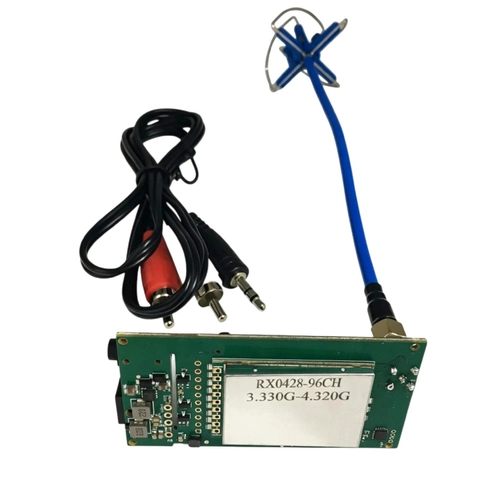

Zestaw Kimpok KP-R3324M zawiera odbiornik obrazu oraz elementy potrzebne do przygotowania podstawowej konfiguracji odbiorczej. Dołączona antena i przewód AV pozwalają zbudować prosty zestaw do odbioru analogowego obrazu, a dodatkowe przewody ułatwiają integrację modułu z własnym układem.
- Analogowy odbiornik obrazu Kimpok KP-R3324M 3.3 GHz - 1 szt.
- Antena odbiorcza - 1 szt.
- Przewód AV - 1 szt.
- Przewód połączeniowy - 1 szt.
- Instrukcja obsługi - 1 szt.
Przed użyciem podłącz antenę do złącza SMA i upewnij się, że nadajnik oraz odbiornik pracują na tej samej częstotliwości. Zasilaj moduł zgodnie z zakresem 3,5-6 V i nie przekraczaj parametrów podanych w specyfikacji. Częstotliwość pracy należy dobrać zgodnie z lokalnymi przepisami radiowymi.
