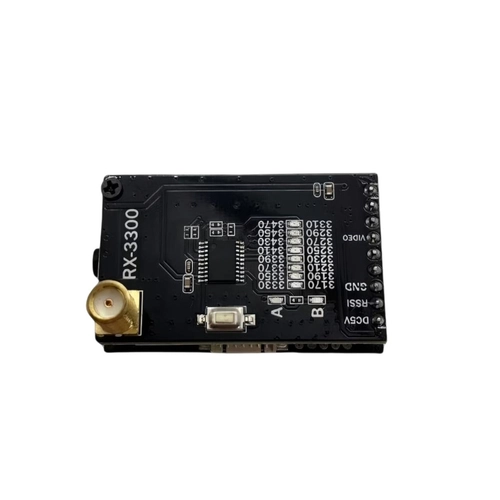

Kimpok Analogowy odbiornik obrazu KP-R3300-B

Kimpok KP-R3300-B to analogowy odbiornik obrazu VRX 3.3 GHz przeznaczony do odbioru sygnału wideo z kompatybilnych nadajników FPV. Model oferuje 16 kanałów, wysoką czułość odbioru, obsługę sygnału PAL/NTSC oraz szeroki zakres zasilania 7-36 V. Dzięki kompaktowej budowie i złączu SMA sprawdzi się jako moduł odbiorczy do gogli FPV, monitorów oraz własnych stacji naziemnych.

Odbiornik Kimpok KP-R3300-B został przygotowany z myślą o prostym montażu i szybkiej konfiguracji. Użytkownik może zmieniać kanały jednym przyciskiem, a po dłuższym przytrzymaniu przełączać pasmo A/B. To praktyczne rozwiązanie dla osób, które potrzebują lekkiego i skutecznego odbiornika analogowego obrazu 3.3G do zestawów FPV.

Odbiór obrazu FPV 3.3 GHz z wysoką czułością

Kimpok KP-R3300-B pracuje w zakresie 3170-3470 MHz i umożliwia odbiór analogowej transmisji wideo z nadajników VTX 3.3 GHz. Wysoka czułość odbiornika, sięgająca maksymalnie -97 dBm, pomaga w stabilniejszym odbiorze sygnału, szczególnie wtedy, gdy zestaw jest poprawnie skonfigurowany, a antena dobrana do używanego pasma.

• Pasmo 3.3 GHz - zgodność z kompatybilnymi nadajnikami analogowego obrazu FPV.
• Czułość do -97 dBm - skuteczniejszy odbiór słabszego sygnału.
• Modulacja FM - standard pracy dla analogowej transmisji wideo.
• Obsługa PAL/NTSC - kompatybilność z popularnymi formatami analogowego obrazu.
• Złącze antenowe SMA - łatwe podłączenie anteny do odbiornika.

16 kanałów i szybka zmiana pasma A/B

Odbiornik analogowy KP-R3300-B obsługuje 16 kanałów podzielonych na dwa pasma: Band A oraz Band B. Każde pasmo ma 8 kanałów, co pozwala dopasować częstotliwość odbiornika do nadajnika VTX i szybko przygotować zestaw do pracy.

Krótkie naciśnięcie przycisku zmienia kanał w kolejności 1-2-3-4-5-6-7-8, natomiast dłuższe przytrzymanie przełącza pasmo między A i B. Dzięki temu konfiguracja odbiornika jest prosta i nie wymaga dodatkowego ekranu menu.

Kompatybilność z goglami, monitorami i wyświetlaczami FPV

Kimpok KP-R3300-B może być używany z analogowymi wyświetlaczami, goglami FPV i monitorami obsługującymi sygnał wideo PAL/NTSC. Moduł wspiera bezpośrednie podłączenie do popularnych rozwiązań FPV, dlatego nadaje się do budowy własnej stacji odbiorczej lub rozbudowy istniejącego zestawu.

• Możliwość podłączenia do analogowych wyświetlaczy FPV.
• Wsparcie dla sygnału PAL/NTSC.
• Wyjście wideo do podłączenia obrazu z odbiornika.
• Praktyczny moduł do gogli, monitorów i stanowisk testowych.
• Kompaktowa konstrukcja ułatwiająca montaż w różnych konfiguracjach.

Zasilanie 7-36 V i wyjście 5 V

Odbiornik obrazu Kimpok KP-R3300-B obsługuje zasilanie DC 7-36 V, co odpowiada akumulatorom 2-6S. Wbudowany układ zasilania DC/DC pozwala na elastyczne podłączenie odbiornika w różnych zestawach FPV. Moduł posiada również wyjście 5 V / 0,5 A, które może zasilić kompatybilny element instalacji, o ile nie przekracza dopuszczalnego poboru prądu.

Ważne jest, aby nie traktować wyjść 5 V i 5V-OUT jako wejść zasilania. Podłączenie ich do akumulatora lub głównego zasilania może uszkodzić odbiornik. Przed uruchomieniem należy również podłączyć antenę i upewnić się, że nadajnik oraz odbiornik pracują na tej samej częstotliwości.

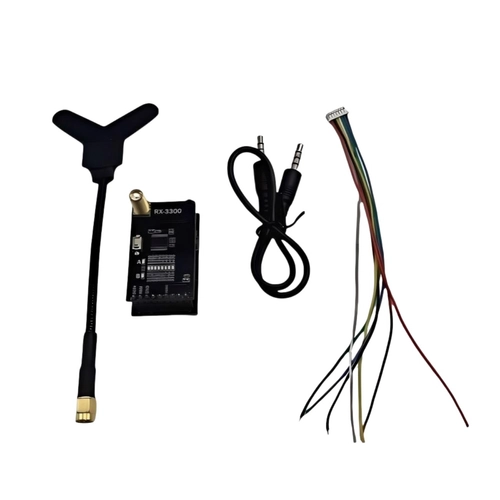

Skład zestawu i zalecenia użytkowania

W zestawie znajdują się elementy potrzebne do podłączenia odbiornika w typowej konfiguracji FPV. Moduł można wykorzystać jako odbiornik do gogli, monitora lub własnego stanowiska naziemnego, po wcześniejszym dopasowaniu częstotliwości do nadajnika.

• Analogowy odbiornik obrazu Kimpok KP-R3300-B 3.3 GHz - 1 szt.
• Przewód 4-polowy dwustronny - 1 szt.
• Przewód 7P - 1 szt.
• Antena typu Y - 1 szt.

Przed podłączeniem zasilania zawsze zamontuj antenę, aby uniknąć uszkodzenia urządzenia. Ustaw nadajnik i odbiornik na tej samej częstotliwości, nie przekraczaj zakresu zasilania 7-36 V i nie podłączaj wyjść 5 V do akumulatora. Częstotliwości pracy należy dobierać zgodnie z lokalnymi przepisami radiowymi.
