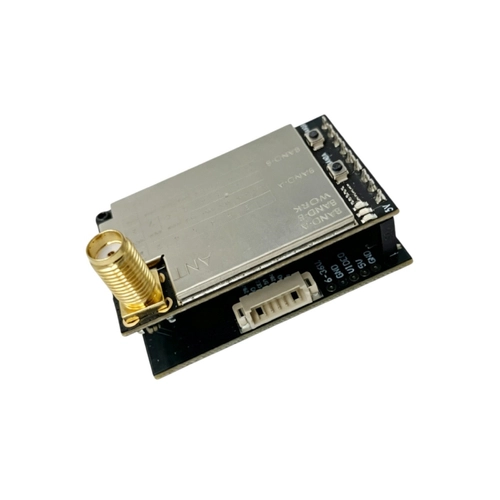

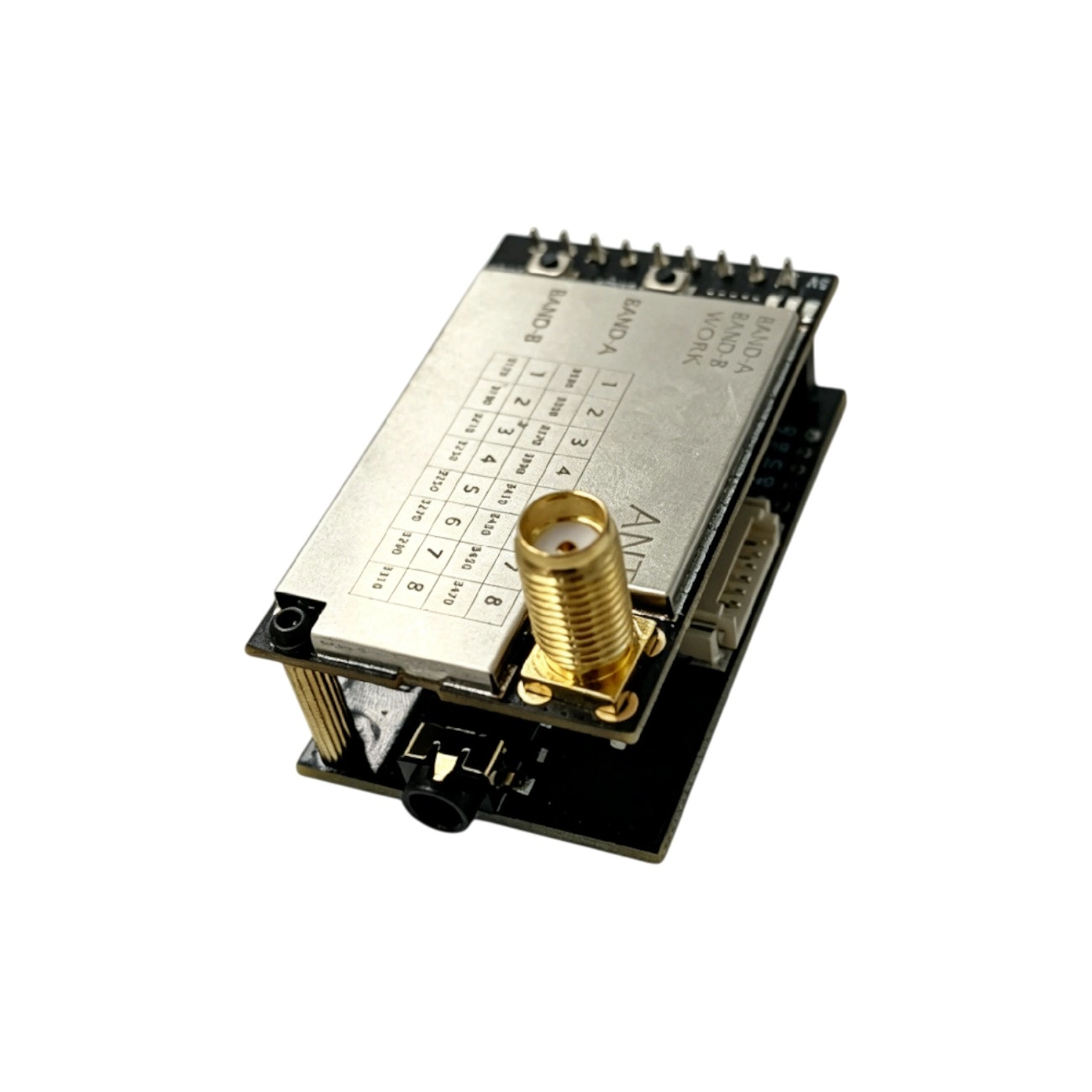

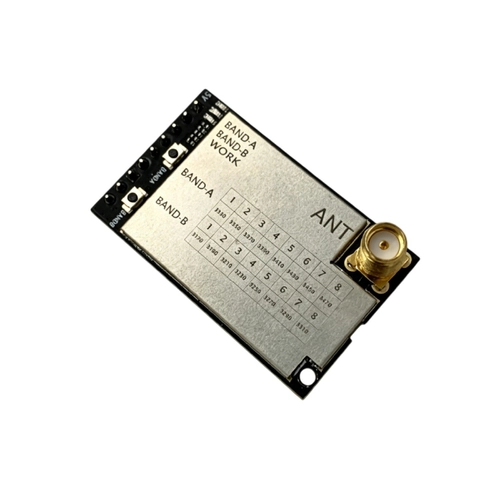

Kimpok KP-R3300-A to analogowy odbiornik obrazu VRX 3.3 GHz przeznaczony do odbioru sygnału wideo z kompatybilnych nadajników FPV. Model obsługuje dwa pasma częstotliwości, oferuje czułość odbioru -95 dBm, wyjście wideo 1 Vp-p oraz kompaktową konstrukcję, którą można łatwo zintegrować z własnym zestawem odbiorczym.
Odbiornik analogowy Kimpok KP-R3300-A sprawdzi się w projektach FPV, w których potrzebny jest niewielki moduł VRX do pracy w paśmie 3.3 GHz. Dzięki prostemu sterowaniu przyciskami Band A i Band B, czytelnym diodom LED oraz zasilaniu 4,2-6 V urządzenie jest praktyczne zarówno do testów, jak i do budowy lekkiej stacji odbiorczej.
Odbiór analogowego obrazu w paśmie 3.3 GHz
Kimpok KP-R3300-A pracuje w zakresie 3170-3470 MHz, czyli w paśmie wykorzystywanym przez kompatybilne systemy analogowej transmisji obrazu FPV. Odbiornik pozwala dopasować częstotliwość do nadajnika VTX, co jest kluczowe dla stabilnego i czytelnego podglądu obrazu.
- Pasmo 3.3 GHz - przeznaczone do kompatybilnych analogowych systemów FPV.
- Zakres odbioru 3170-3470 MHz - obsługa dwóch pasm częstotliwości.
- Czułość -95 dBm - skuteczny odbiór sygnału przy poprawnie dobranej antenie.
- Impedancja wejściowa 50 Ω - standardowe dopasowanie toru antenowego.
- Domyślna częstotliwość 3330 MHz - szybkie rozpoczęcie konfiguracji zestawu.
Dwa pasma i 16 kanałów do konfiguracji FPV
Odbiornik obrazu KP-R3300-A obsługuje 16 kanałów podzielonych na Band A i Band B. Każde pasmo ma 8 kanałów, dzięki czemu można łatwo ustawić odbiornik na tę samą częstotliwość co nadajnik. To ważne przy konfiguracji zestawów FPV, gdzie nawet niewielka różnica częstotliwości może wpływać na jakość odbieranego obrazu.
Band A obejmuje częstotliwości od 3330 MHz do 3470 MHz, a Band B od 3170 MHz do 3310 MHz. Dzięki temu użytkownik ma dostęp do najważniejszych kanałów wykorzystywanych w systemach 3.3 GHz.
| Pasmo | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|---|---|---|---|---|---|---|---|---|
| Band A | 3330 MHz | 3350 MHz | 3370 MHz | 3390 MHz | 3410 MHz | 3430 MHz | 3450 MHz | 3470 MHz |
| Band B | 3170 MHz | 3190 MHz | 3210 MHz | 3230 MHz | 3250 MHz | 3270 MHz | 3290 MHz | 3310 MHz |
Prosta obsługa przyciskami Band A i Band B
KP-R3300-A został wyposażony w osobne przyciski do obsługi pasma A i pasma B. Dzięki temu wybór częstotliwości jest szybki i intuicyjny. Naciśnięcie przycisku Band A przełącza kanały w paśmie A, a naciśnięcie przycisku Band B przełącza kanały w paśmie B.
Aktualny kanał sygnalizowany jest przez diody LED. Zielona dioda odpowiada za Band A, niebieska za Band B, a liczba mignięć wskazuje numer wybranego kanału. Dodatkowa dioda WORK informuje o pracy systemu, co ułatwia szybką kontrolę działania modułu.
- Przycisk Band A - zmiana częstotliwości w paśmie A.
- Przycisk Band B - zmiana częstotliwości w paśmie B.
- Zielona dioda LED - wskaźnik kanału w Band A.
- Niebieska dioda LED - wskaźnik kanału w Band B.
- Dioda WORK - informacja o pracy odbiornika.
- Liczba mignięć LED - szybkie rozpoznanie aktualnego kanału.
Kompaktowy moduł z wyjściem wideo 1 Vp-p

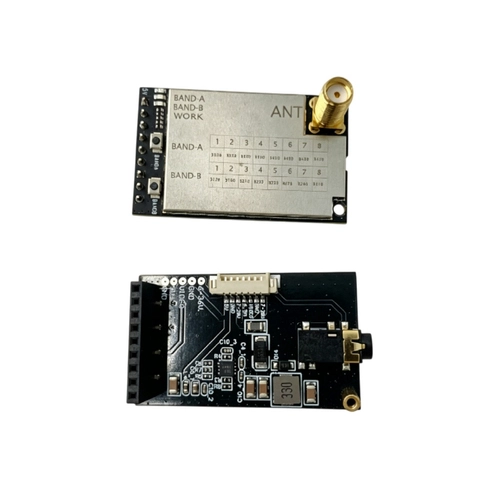

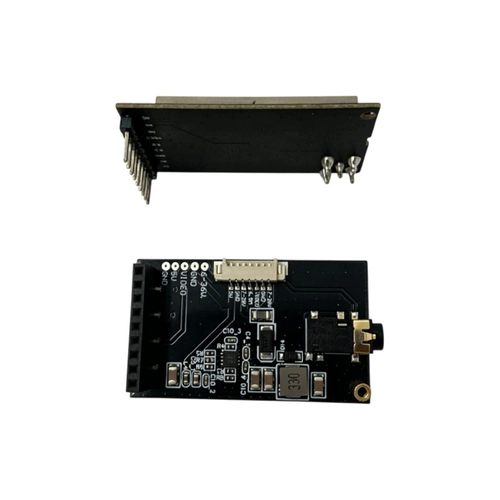

Kimpok KP-R3300-A został zaprojektowany jako niewielki moduł do integracji z własną elektroniką. Odbiornik posiada wejście zasilania 5 V, masę oraz wyjście VIDEO 1 Vp-p. Takie rozwiązanie pozwala podłączyć go do kompatybilnego monitora, gogli, rejestratora lub innego urządzenia obsługującego analogowy sygnał wideo.
Moduł pracuje z napięciem 4,2-6 V, typowo 5 V, a jego pobór prądu wynosi około 0,45 A. Dzięki kompaktowej formie i złączu antenowemu SMA można go łatwo zastosować w lekkich zestawach FPV oraz stanowiskach testowych.
| Model | Kimpok KP-R3300-A |
|---|---|
| Typ produktu | Analogowy odbiornik obrazu VRX 3.3 GHz |
| Zakres częstotliwości | 3170-3470 MHz |
| Liczba kanałów | 16 kanałów |
| Pasma | Band A / Band B |
| Domyślna częstotliwość | 3330 MHz |
| Napięcie pracy | 4,2-6 V, typowo 5 V |
| Pobór prądu | 0,45 A |
| Czułość odbioru | -95 dBm |
| Impedancja wejściowa | 50 Ω |
| IF-FRE | 480 M |
| Amplituda wideo | 0,8-1,2 Vp-p, typowo 1 Vp-p |
| Maksymalna moc wejściowa | 0 dBm |
| Temperatura pracy | Od -30°C do 85°C |
| Wilgotność pracy | 10-95% |
| Temperatura przechowywania | Od -40°C do 90°C |
| Złącze antenowe | SMA |
Skład zestawu i zalecenia użytkowania
W zestawie znajduje się moduł odbiornika Kimpok KP-R3300-A. Antenę, przewody połączeniowe, zasilanie oraz urządzenie wyświetlające obraz należy dobrać zgodnie z konfiguracją konkretnego systemu FPV.
- Analogowy odbiornik obrazu Kimpok KP-R3300-A 3.3 GHz - 1 szt.
Przed użyciem podłącz antenę do złącza SMA i ustaw odbiornik na tę samą częstotliwość co nadajnik VTX. Zasilaj moduł wyłącznie napięciem z zakresu 4,2-6 V i nie przekraczaj maksymalnej mocy wejściowej. Wyjście VIDEO należy podłączyć do zgodnego urządzenia obsługującego analogowy sygnał wideo 1 Vp-p. Częstotliwości pracy dobieraj zgodnie z lokalnymi przepisami radiowymi.
