Kimpok Analogowy odbiornik obrazu KP-R3300

Kimpok KP-R3300 to analogowy odbiornik obrazu VRX 3.3G przeznaczony do odbioru sygnału wideo z kompatybilnych nadajników FPV pracujących w paśmie 3.3 GHz. Model sprawdzi się jako element naziemnego zestawu FPV, prostego stanowiska testowego lub mobilnego odbiornika obrazu do pracy w terenie.

Odbiornik analogowy Kimpok KP-R3300 obsługuje 16 kanałów w dwóch pasmach, posiada czytelne wskaźniki LED, złącze antenowe, gniazdo zasilania DC oraz wyjście AV. W zestawie znajdują się także antena, przewód zasilający, przewód AV i instrukcja obsługi, dzięki czemu otrzymujesz kompletną bazę do zbudowania odbiornika obrazu 3.3G.

Odbiór obrazu FPV w paśmie 3.3 GHz

Kimpok KP-R3300 pracuje w paśmie 3.3G i został przygotowany do odbioru analogowej transmisji obrazu. To dobry wybór dla użytkowników, którzy korzystają z nadajników VTX 3.3 GHz i potrzebują prostego, kompaktowego odbiornika do podłączenia zewnętrznego monitora, gogli lub innego urządzenia obsługującego sygnał AV.

• Pasmo 3.3 GHz - zgodność z kompatybilnymi nadajnikami analogowego obrazu FPV.
• 16 kanałów - 8 kanałów w paśmie Band A i 8 kanałów w paśmie Band B.
• Wyjście AV - możliwość podłączenia odbiornika do zgodnego ekranu lub rejestratora.
• Mobilny format - niewielka obudowa ułatwia pracę w terenie.

16 kanałów i dwa pasma do wyboru

Odbiornik obrazu Kimpok KP-R3300 oferuje dwa plany częstotliwości: Band A oraz Band B. Każde pasmo ma 8 kanałów, co pozwala dopasować częstotliwość odbiornika do nadajnika VTX. Dzięki temu można szybko skonfigurować zestaw i wybrać kanał najlepiej pasujący do używanego systemu FPV.

Prosta obsługa przyciskami i czytelne diody LED

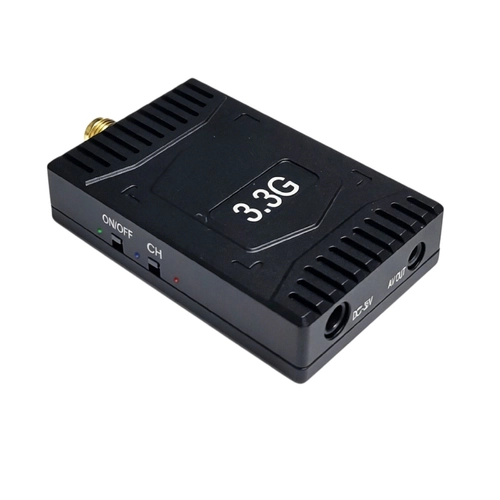

KP-R3300 został wyposażony w przycisk wyboru częstotliwości oraz przycisk zasilania. Krótkie naciśnięcie przycisku częstotliwości przełącza kolejny kanał, a dłuższe przytrzymanie pozwala zmienić pasmo. To rozwiązanie jest wygodne podczas szybkiej konfiguracji zestawu FPV bez konieczności korzystania z dodatkowego menu.

Aktualny stan pracy sygnalizowany jest za pomocą diod LED. Zielona dioda informuje o zasilaniu, czerwona wskazuje kanał w paśmie Band A, a niebieska kanał w paśmie Band B. Liczba mignięć odpowiada numerowi kanału, dzięki czemu ustawienia można sprawdzić od razu po włączeniu odbiornika.

• Zielona dioda LED - informacja o włączonym zasilaniu.
• Czerwona dioda LED - wskazanie kanału w paśmie Band A.
• Niebieska dioda LED - wskazanie kanału w paśmie Band B.
• Krótkie naciśnięcie przycisku - zmiana kanału CH1-CH8.
• Dłuższe przytrzymanie przycisku - przełączanie między Band A i Band B.
• Przycisk ON/OFF - włączanie i wyłączanie zasilania odbiornika.

Kompaktowa obudowa i praktyczne złącza

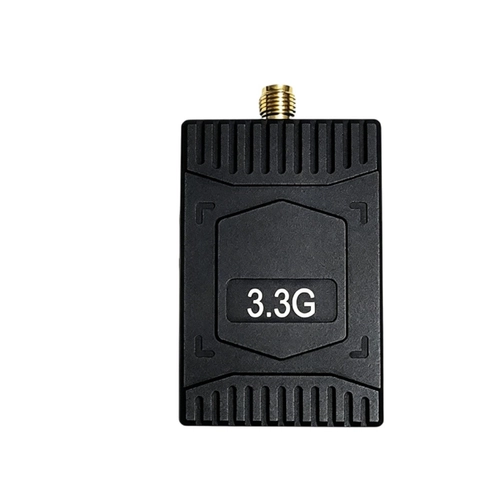

Odbiornik analogowy Kimpok KP-R3300 ma wymiary 50 x 32 x 11 mm, dlatego łatwo zmieści się w torbie z wyposażeniem FPV lub w kompaktowej stacji odbiorczej. Niewielka konstrukcja ułatwia montaż i transport, a podstawowe złącza pozwalają szybko przygotować odbiornik do pracy.

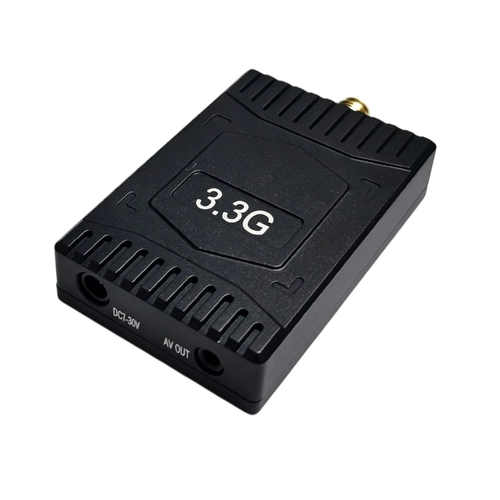

Urządzenie posiada gniazdo DC do zasilania, gniazdo AV do wyprowadzenia obrazu oraz złącze antenowe. Dołączony przewód AV pozwala podłączyć odbiornik do zgodnego urządzenia wyświetlającego obraz, a antena z zestawu umożliwia przygotowanie podstawowej konfiguracji odbiorczej.

Skład zestawu i zalecenia użytkowania

W komplecie znajdują się podstawowe akcesoria potrzebne do uruchomienia odbiornika. Przed użyciem należy podłączyć antenę, zasilić urządzenie przez gniazdo DC oraz połączyć wyjście AV z kompatybilnym monitorem, goglami lub rejestratorem.

• Analogowy odbiornik obrazu Kimpok KP-R3300 3.3G - 1 szt.
• Antena - 1 szt.
• Przewód zasilający - 1 szt.
• Przewód AV - 1 szt.
• Instrukcja obsługi - 1 szt.

Przed rozpoczęciem pracy upewnij się, że odbiornik i nadajnik są ustawione na tym samym paśmie oraz kanale. Antenę należy podłączyć przed użyciem, a częstotliwości dobierać zgodnie z lokalnymi przepisami radiowymi. Dzięki prostej obsłudze i niewielkim wymiarom Kimpok KP-R3300 jest praktycznym odbiornikiem analogowego obrazu do systemów FPV 3.3G.
