Kimpok Analogowy odbiornik obrazu FOX-R02

Kimpok FOX-R02 to analogowy odbiornik obrazu 2.4 GHz przeznaczony do odbioru transmisji wideo z kompatybilnych nadajników FPV. Model obsługuje 12 kanałów, posiada cyfrowy wyświetlacz, przyciski CONTROL oraz wyjścia VIDEO OUT i AUDIO OUT, dzięki czemu może pracować jako element naziemnej stacji odbiorczej, stanowiska testowego lub systemu podglądu obrazu z drona.

Odbiornik analogowy Kimpok FOX-R02 sprawdzi się w systemach FPV, UAV, modelach RC i instalacjach wymagających prostego toru AV. W zestawie widocznym na zdjęciu znajdują się odbiornik, antena 2.4 GHz oraz przewód AV, co pozwala szybko przygotować podstawowy zestaw do odbioru obrazu na monitorze, rejestratorze lub innym urządzeniu zgodnym z sygnałem analogowym.

Odbiór analogowego obrazu w paśmie 2.4 GHz

Kimpok FOX-R02 pracuje w paśmie 2.4 GHz i został przygotowany do odbioru analogowego sygnału wideo oraz audio z kompatybilnych nadajników. To praktyczne rozwiązanie dla użytkowników, którzy chcą zbudować prosty system podglądu FPV bez cyfrowego kodowania i bez skomplikowanej konfiguracji.

• Pasmo 2.4 GHz - zgodność z kompatybilnymi nadajnikami analogowego obrazu FPV.
• 12 kanałów odbioru - możliwość dopasowania częstotliwości do nadajnika.
• Analogowy sygnał AV - wygodne podłączenie do monitora, rejestratora lub gogli z wejściem AV.
• Obraz i dźwięk - osobne wyjścia VIDEO OUT i AUDIO OUT.
• Do FPV i UAV - zastosowanie w dronach, modelach RC, pojazdach bezzałogowych i stacjach naziemnych.

12 kanałów i cyfrowy wyświetlacz

Odbiornik FOX-R02 oferuje 12 kanałów pracy, co ułatwia dopasowanie go do nadajnika wideo 2.4G. Cyfrowy wyświetlacz pozwala szybko sprawdzić aktualne ustawienie, a przyciski CONTROL umożliwiają zmianę kanału bez dodatkowych narzędzi.

W analogowym systemie wideo nadajnik i odbiornik muszą być ustawione na ten sam kanał. Przed rozpoczęciem pracy warto sprawdzić jakość obrazu, stabilność sygnału oraz poprawność podłączenia anteny. Dłuższe przytrzymanie przycisku może służyć do wygaszenia wyświetlacza i ograniczenia poboru energii, zależnie od konfiguracji urządzenia.

Wyjścia VIDEO OUT i AUDIO OUT do stacji FPV

Kimpok FOX-R02 został wyposażony w wyjście VIDEO OUT oraz AUDIO OUT. Dzięki temu odebrany sygnał można przekazać do zewnętrznego monitora, gogli z wejściem AV, rejestratora DVR lub innego zgodnego urządzenia. To szczególnie przydatne przy budowie naziemnej stacji odbiorczej do testów i pracy w terenie.

• VIDEO OUT - wyprowadzenie obrazu do monitora, gogli lub rejestratora.
• AUDIO OUT - wyprowadzenie dźwięku w zgodnych konfiguracjach.
• Przewód AV w zestawie - łatwiejsze podłączenie odbiornika do urządzenia wyświetlającego.
• Sygnał 1 Vp-p - standardowy poziom analogowego obrazu i audio.
• Kompatybilność PAL/NTSC - obsługa typowych formatów analogowego wideo.

Zasilanie 12 V i metalowa obudowa z uchwytami

Odbiornik obrazu Kimpok FOX-R02 pracuje z zasilaniem DC 12 V. Metalowa obudowa zwiększa odporność podczas codziennego użytkowania i ułatwia montaż w skrzynce FPV, przy monitorze lub na stanowisku testowym. Boczne uchwyty pozwalają stabilnie przymocować odbiornik w wybranym miejscu.

Urządzenie ma niewielkie wymiary i jest łatwe do przenoszenia, dlatego dobrze sprawdzi się zarówno w mobilnym zestawie FPV, jak i w stałej konfiguracji odbiorczej. Przed podłączeniem należy upewnić się, że używane zasilanie ma właściwe napięcie, a antena jest poprawnie zamontowana.

Skład zestawu i zalecenia użytkowania

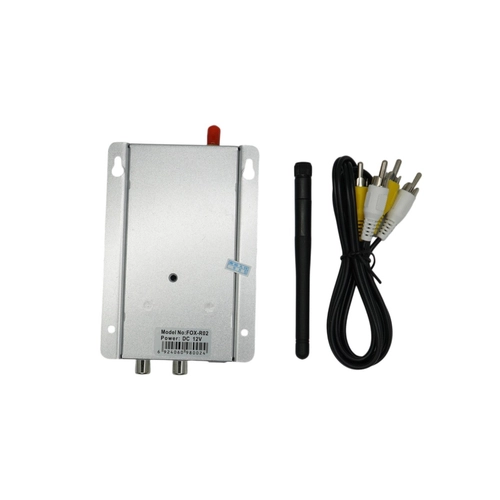

W skład zestawu wchodzą elementy widoczne na zdjęciu produktu: odbiornik analogowy Kimpok FOX-R02, antena oraz przewód AV. Do pracy potrzebny jest także kompatybilny nadajnik obrazu 2.4 GHz, kamera analogowa po stronie nadajnika oraz źródło zasilania DC 12 V.

• Analogowy odbiornik obrazu Kimpok FOX-R02 2.4 GHz - 1 szt.
• Antena 2.4 GHz - 1 szt.
• Przewód AV - 1 szt.

Przed uruchomieniem podłącz antenę, zasilanie 12 V oraz przewód AV do urządzenia wyświetlającego obraz. Ustaw odbiornik na ten sam kanał co nadajnik. Częstotliwości pracy należy dobierać zgodnie z lokalnymi przepisami radiowymi i używać wyłącznie kompatybilnych nadajników oraz anten przeznaczonych do pasma 2.4 GHz.
