Stack HDZero Halo H743 ICM42688 70A AM32
HDZero Halo Stack w wariancie ICM42688 + AM32 to kompletny zestaw elektroniki do drona FPV, łączący kontroler lotu HDZero Halo z 4-w-1 regulatorem obrotów HDZero Halo 70A ESC. Konstrukcja została przygotowana z myślą o modelach wyścigowych i freestyle, w których liczy się szybka reakcja napędu, stabilne zasilanie oraz uporządkowany montaż.
Zestaw wykorzystuje procesor STM32H743 480 MHz, żyroskop ICM42688, zintegrowany odbiornik Gemini ELRS 2,4 GHz true diversity oraz ESC z firmware AM32 2.18. Dzięki dedykowanym gniazdom dla ESC, odbiornika i cyfrowych nadajników wideo pozwala zbudować kompaktowy, niskoprofilowy stack HDZero z minimalną liczbą przewodów.
Kontroler lotu H743 z żyroskopem ICM42688

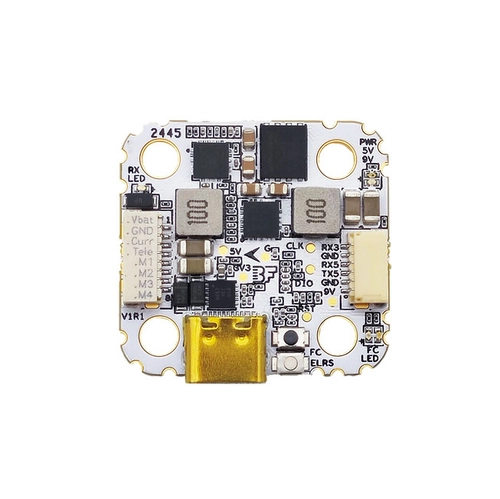

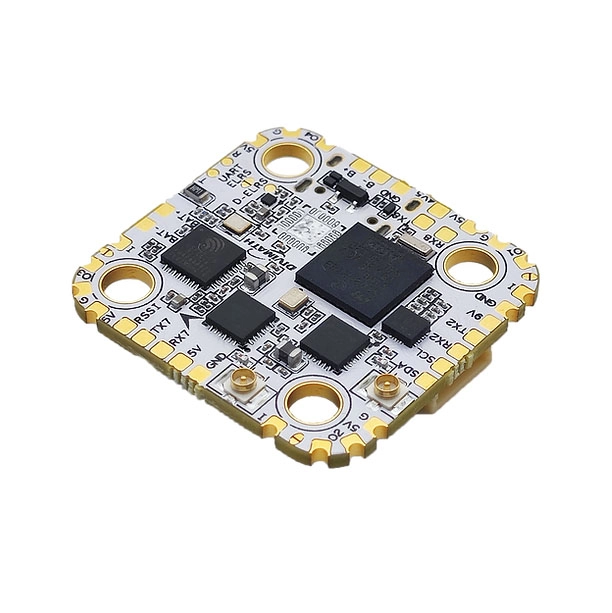

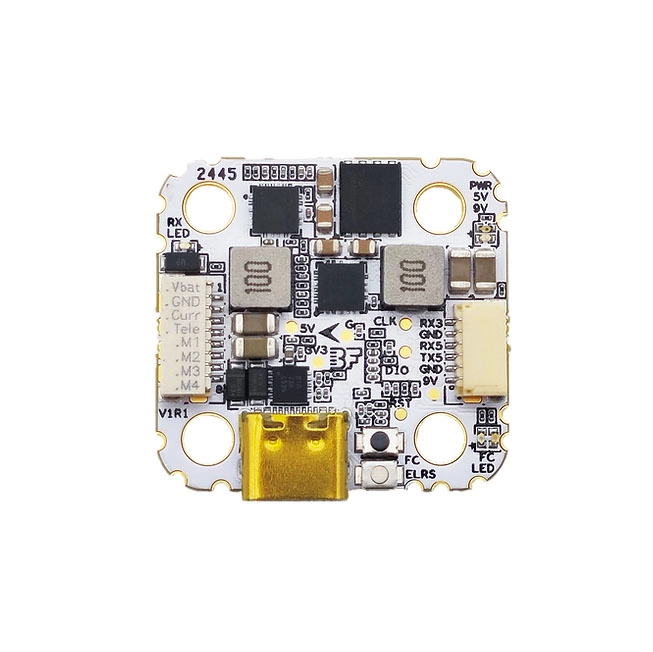

Sercem stacka jest kontroler lotu HDZero Halo oparty na układzie STM32H743 480 MHz. To wydajna platforma do szybkiego przetwarzania danych lotu, przeznaczona do responsywnych konfiguracji FPV, w których kontroler musi płynnie obsługiwać napęd, odbiornik, telemetrię, LED-y oraz cyfrowy system wideo.
Sprzedawany wariant wykorzystuje żyroskop ICM42688. Kontroler oferuje 16 MB pamięci Blackbox, port USB Type-C, pady I2C, pady brzęczyka, obsługę taśm LED w trybie równoległym lub szeregowym oraz firmware Betaflight z targetem HDZERO_HALO.
Mniej lutowania, szybszy montaż i serwis
HDZero Halo FC został zaprojektowany jako kontroler do cyfrowych systemów wideo. Producent przewidział dedykowane gniazda dla ESC oraz HDZero i innych cyfrowych VTX, co ogranicza liczbę przewodów lutowanych bezpośrednio do płytki i ułatwia szybkie składanie modelu oraz wymianę elementów w terenie.
Kontroler nie posiada analogowego układu OSD, ponieważ jego konstrukcja została zoptymalizowana pod cyfrowe systemy FPV. Układ jest szczególnie dopasowany do niskoprofilowego montażu z HDZero Race v3 VTX, a zasilanie nadajnika wideo może być realizowane z przełączalnego wyjścia 9 V/3 A sterowanego z Betaflight.
4-w-1 ESC 70A AM32 do wysokich obciążeń

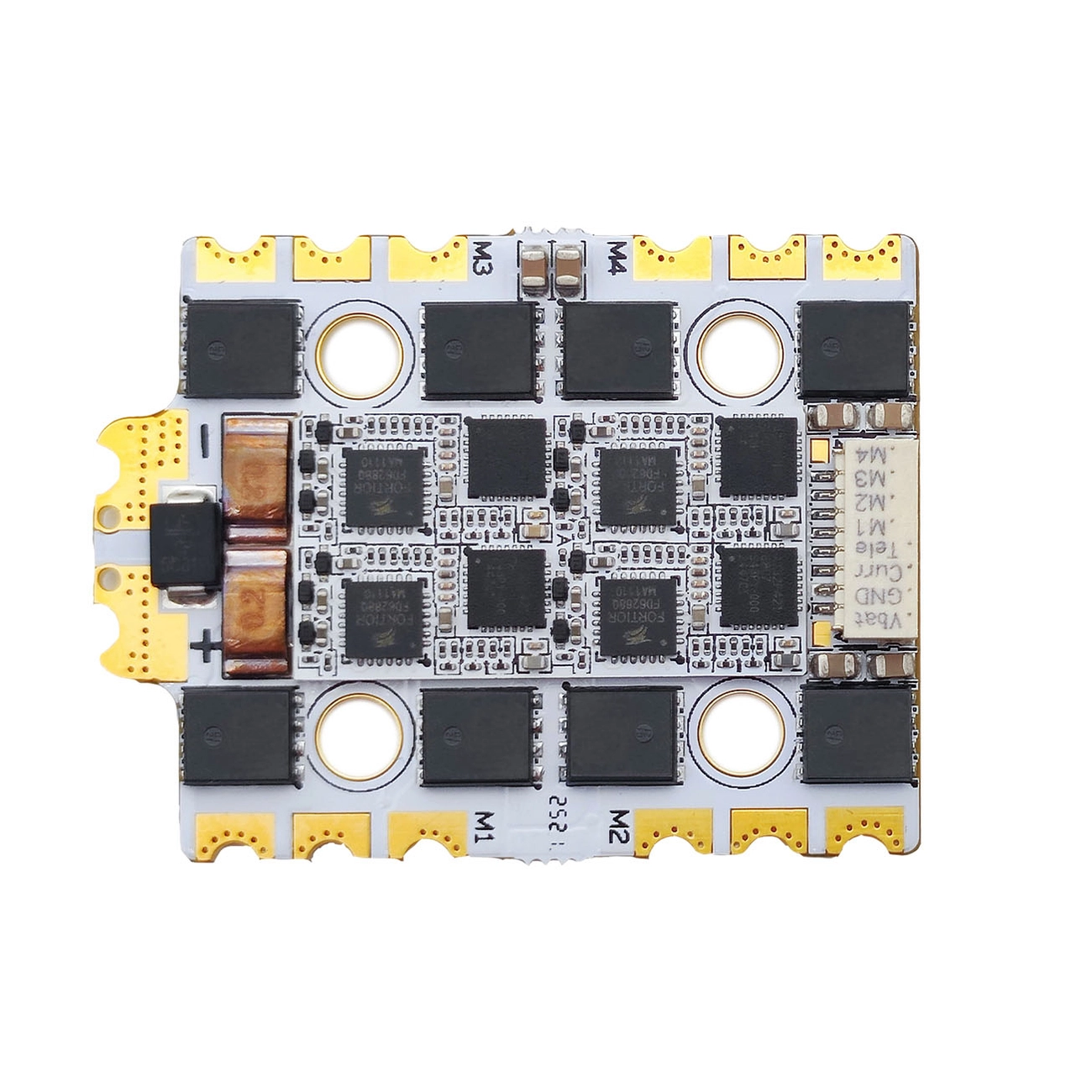

Regulator HDZero Halo 4in1 70A ESC został przygotowany do zastosowań wyścigowych i freestyle, w których napęd pracuje pod dużym obciążeniem i wymaga czystego zasilania. ESC wykorzystuje architekturę split-board z oddzieloną częścią sterującą i wysokoprądową, 24 tranzystory MOSFET, 8-warstwową płytkę PCB z ponad 3 oz miedzi na warstwę oraz tylną szynę miedzianą poprawiającą przepływ prądu i odprowadzanie ciepła.
Stabilne zasilanie i ochrona elektroniki
ESC obsługuje pakiety 3S–8S i napięcie wejściowe DC 9–40 V. Każdy kanał może pracować z prądem ponad 70 A ciągłego obciążenia, a prąd szczytowy wynosi 100 A × 4. Producent podkreśla również czyste zasilanie układów MCU, które pomaga ograniczać ryzyko spadków napięcia i blokad elektroniki przy gwałtownym przyspieszaniu lub hamowaniu silników. Płytka ESC jest zabezpieczona powłoką konformalną zwiększającą odporność na wilgoć, kurz i korozję.
Zintegrowany Gemini ELRS 2,4 GHz
Kontroler lotu integruje odbiornik Gemini ELRS true diversity oparty na układach ESP32 + 2× SX1280. Dwa niezależne tory odbiorcze i dwa złącza antenowe U.FL ułatwiają budowę stabilnego połączenia sterującego bez konieczności montażu osobnego odbiornika RC. Odbiornik pracuje w paśmie 2,4 GHz, wykorzystuje UART TX1/RX1 i firmware HDZero Halo FC 2.4G Gemini RX.
Przygotowany pod cyfrowe VTX, LED-y i kompaktowe ramy
Halo FC udostępnia wyjścia BEC 5 V/4 A, 9 V/3 A oraz 4,5 V/0,5 A. Wyjście 5 V/4 A może zasilać rozbudowane instalacje LED, a przełączalne 9 V/3 A jest przeznaczone dla nadajników wideo HDZero. Stack korzysta z rozstawu montażowego 20×20 mm, dzięki czemu dobrze pasuje do nowoczesnych, ciasnych konstrukcji wyścigowych, w których ważna jest mała wysokość stosu i krótka droga przewodów.
Specyfikacja
Zestaw
- 1× HDZero Halo FC
- 1× HDZero Halo ESC
- 1× kabel ESC 8-pin SH1.0, 30 mm
- 1× kabel XT60 70 mm, 12 AWG
- 1× kondensator 35 V / 1000 uF
- 9× gumowa przelotka 4,5 mm
- 6× gumowa przelotka 6,6 mm
- 5× podkładka nylonowa M3, grubość 1,0 mm
- 5× nakrętka ze stali 304 M3, grubość 2,3 mm
- 4× śruba ze stali węglowej 12.9 M3, długość 25 mm
- 1× krótka antena ELRS T-sharp 40 mm
- 1× długa antena ELRS T-sharp 90 mm
- 2× uchwyt antenowy ELRS
